Прямий кут для будівельних робіт

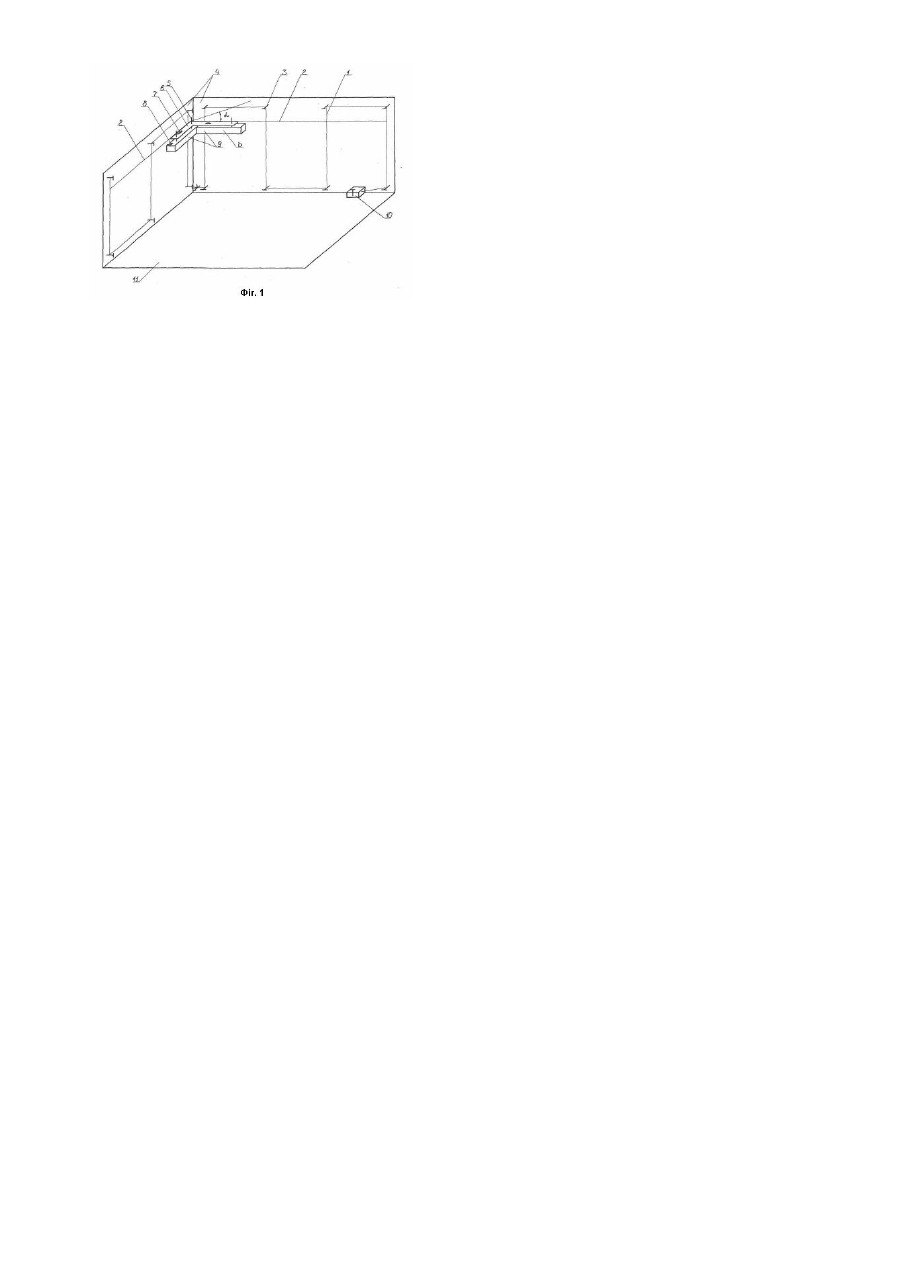

Корисна модель відноситься до області будівництва промислових і цивільних споруджень і може бути застосована для установки поверхонь під кутом 90 градусів. Найбільш близьким до заявляємої корисної моделі являється будівельний прямий кут, який наведений на [сторінці 38 книжки „Каменные работы", Москва, видавництво „Высшая школа", 1982р., автор І.І. Іщенко]. Будівельний прямий кут складається з двох сторін з'єднаних під кутом 90 градусів. Недоліками наведеного вище будівельного кута являється наявність погрішності при установці будівельних поверхонь між собою під кутом 90 градусів. При установці поверхонь під 90 градусів одна із сторін прямого кута повинна стояти в положенні рівня і виставляється візуально що знижує точність установки. Якщо жодна із сторін прямого кута не стоїть в положенні рівня, то прямий кут не показує ідеальний кут 90 градусів, у даному випадку він має погрішність. Це має особливе значення при розмітці під кутом 90 градусів між собою будівельних поверхонь, наприклад розмітка гіпсокартонного каркасу, штукатурних маяків, перегородок та стін тому, що це приводить до різниці кутів між будівельними поверхнями у верхній та нижній ділянках. При установці поверхонь під 90 градусів будівельний прямий кут приставляють до одної поверхні, підкладають під нього підручний матеріал, наприклад дошки або цегли, і відносно нього виставляють наступну поверхню. Підкладання підручного матеріалу не зручно при роботі, а також не дозволяє точно установити сторону прямого кута в положенні рівня. Також виставляння 90 градусів у верхній частині між поверхнями незручно, тому що при цьому руки майстра знаходяться у верху і прямий кут ні на що не спирається. Дані проблеми вирішуються шляхом уведення прямого кута для будівельних робіт. Прямий кут для будівельних робіт застосовується для установки площин розмічаємих струнним маяком під 90 градусів, а також застосовується при установці поверхонь у будівництві наприклад вікон, двірів, меблів, лицювальних поверхонь, каркасів, кладки, плит. Прямий кут для будівельних робіт показаний на прикладі установки струнного маяка для обробних робіт Фіг.1, де 1 - струна, 2 - додаткові ділянки струни, 3 - регулювальна опора, 4 - поверхні оброблення, 5 - засіб регулювання, 6 - прямий кут, 7 - засіб показання рівня, 8 - паз у профілі, 9 - опорні профілі, J - кут повороту, 10 натяжний пристрій. Технічний результат використання прямого кута для будівельних робіт. 1. Можливість виставлення двох площин під ідеальний кут 90 градусів, при будь-якому положенні кута повороту однієї із сторін прямого кута при виставленій іншій його стороні за рівнем, завдяки наявності засобів показання рівня, виконаних на прямому куті. 2. Наявність опор для прямого кута виконаних у вигляді опорних профілів, які являються опорою для прямого кута при установці його на відстані від горизонтальної поверхні. 3. Наявність засобів регулювання положення рівня, які призначені для регулювання положення прямого кута в положенні рівня. На прямому куті для будівельних робот виконаний щонайменше один засіб показання рівня (водяне вічко, електронне вічко), що дозволяє установлювати сторони кута в положенні рівня. Засіб регулювання, виконаний у вигляді щонайменше однієї гвинтової пари і/або пари стержень-втулка, і встановлюється на опорні профілі і/або на прямий кут. Засіб регулювання пари стержень-втулка утримується від переміщення посадкою втулки на стержень з натягом і/або установкою на втулку стопора у вигляді гвинта, який стопорить втулку на стержні. Опорні профілі встановлюють на поверхню установки, якими являються поверхня оброблення і поверхня прилягаюча до оброблюваної поверхні пригвинчуванням і/або приклеюванням. До опорного профілю кріпиться прямий кут через засоби регулювання, якими домагаються положення рівня, що робить більш зручним процес установки струнного маяка для обробних робіт. Опорний профіль має щонайменше один паз для розміщення у ньому струни струнного маяка для обробних робот. Застосування прямого кута для будівельних робот показано на прикладі установки струнного маяка для обробних робіт Фіг.1. Суть струнного маяка для обробних робіт заключається в натягуванні струни в площинах рівня та під кутом 90 градусів між цими площинами відносно поверхонь оброблення. Фіксують один край струни на регулювальній опорі і іншій у натяжному пристрої і натягають струну пропускаючи її через установлені регулювальні опори. За допомогою віска установлюють крайні вертикальні ділянки струни однієї площини в положенні рівня використовуючи регулювальні опори. Між крайніми ділянками струни закріплюють додаткову ділянку струни по якій виставляють усі проміжні вертикальні ділянки струни. Шпаклівкою приклеюють опорні профілі прямого кута для будівельних робот до поверхонь оброблення, пропускаючи вертикальні ділянки струни через пази зроблені в профілях. Прямий кут, на якому встановлені засоби регулювання, установлюють на опорні профілі. Виставляють засобами регулювання одну сторону прямого кута в положенні рівня. Переміщуючи вертикально додаткову ділянку струни та горизонтально прямий кут, добиваються розташування додаткової ділянки струни та сторони прямого кута вздовж однієї лінії. Виставляють в положенні рівня крайню вертикальну ділянку струни сміжної поверхні оброблення торкаючись другої сторони прямого кута. Струну сміжної поверхні оброблення установлюють по другій стороні прямого кута і виставленій крайній вертикальній ділянці струни, використовуючи регулювальні опори і додаткову ділянку струни сміжної площини. Не залежно від кута повороту J другої сторони прямого кута дві площини, які розмічаються струнним маяком, розташовані між собою під точним кутом 90 градусів.
