Телескопічний стояк для проведення будівельних робіт

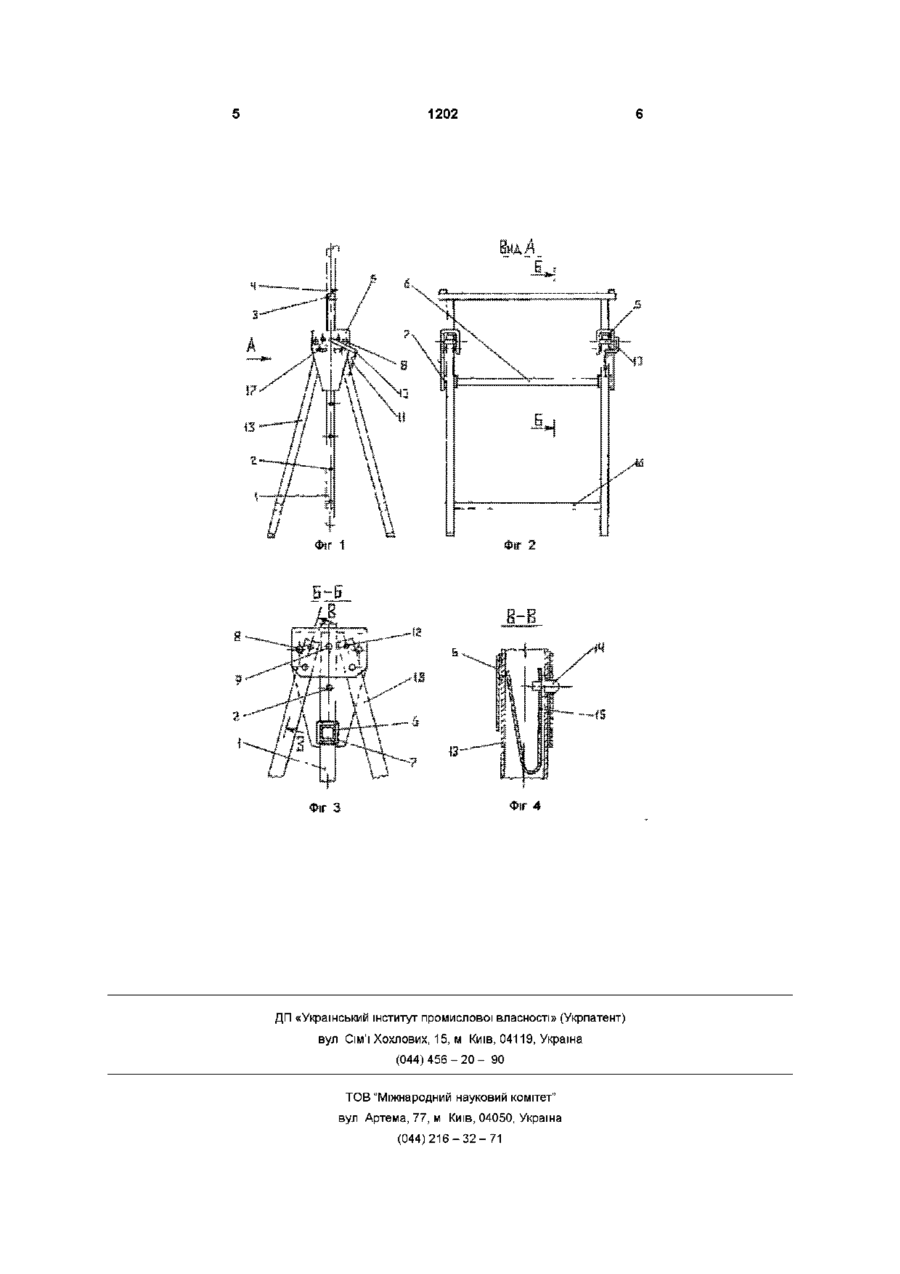

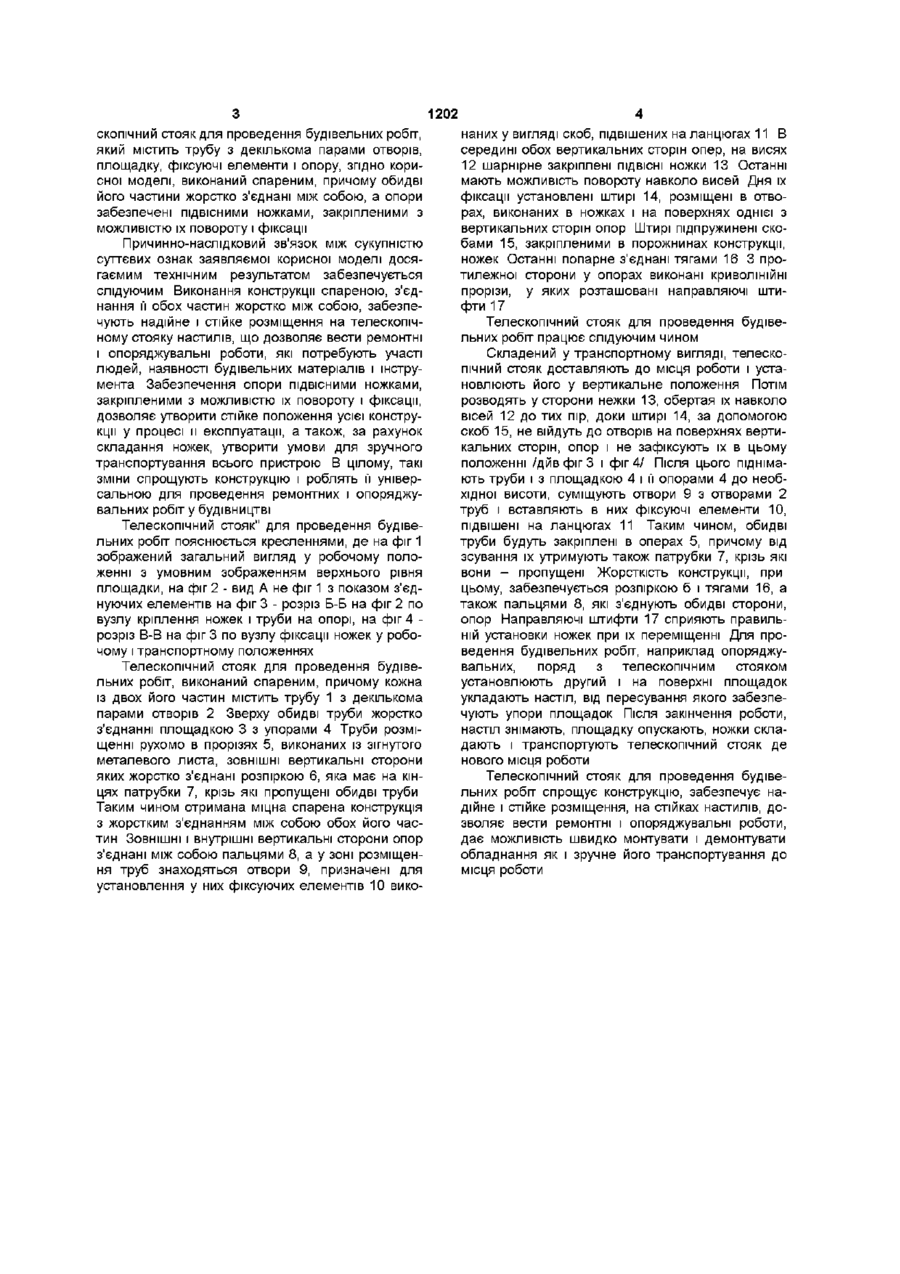

Телескопічний стояк для проведення будівельних робіт, який містить трубу з декількома парами отворів, площадку, фіксуючі елементи і опору, який відрізняється тим, що він виконаний спареним, причому обидві його частини жорстко з'єднані між собою, а опори забезпечені ПІДВІСНИМИ ніжками, закріпленими з можливістю їх повороту і фіксації Корисна модель відноситься до будівництва і може бути використана якості допоміжної опори, при проведенні будівельних робіт Відомий "Телескопічний стояк для установлення опалубки" по авторському свідоцтву СРСР №503986, МКІ E04G 25/04,1976, який містить нерухомий ЗОВНІШНІЙ стояк, на який крізь пару гвинтгайка, шайбу і чеку обпертий внутрішній стояк з регульованими отворами, в якому згідно винаходу, гайка ходового гвинта закріплена на нерухомому стояку, а ходовий гвинт охоплює останню, при цьому де фланця порожнистого ходового гвинта прикріплений захисний кожух Але таке конструктивне виконання телескопічного стояка не забезпечує його використання при проведенні ремонтних і опоряджувальних робіт, які потребують надійне і стійке розміщення на стояках настилів, а також їх швидкий мои та ж, демонтаж і зручне транспортування ми ознаками заявляє-мої корисної моделі є труба з декількома парами отворів, площадка, фіксуючі елементи і опора Недоліком телескопічного стояка для підтримування конструкцій є її складність, неможливість використання при проведенні ремонтних і опоряджувальних робіт, які потребують надійне і стійке розміщення на стояках настилів, а також їх швидкий монтаж, демонтаж і зручне транспортування Це пояснюється тим, що прототип має одну опору з гвинтовим пересуванням внутрішньої труби, палець, рукоятку і штир, в якості фіксуючих елементів, а також опорну площадку не дозволяє розміщати на ній настил для виконання ремонтних і опоряджувальних робіт, тому що вона має вигляд скоби, закріпленої на однотрубній основі Крім цього, прототип являючись одноопорною конструкцією не тільки не стійкий, але й незручний при монтажі, демонтажі, а також при його транспортуванні, як і регулі ванні по висоті Відомий "Телескопічний стояк для підтримування конструкцій по авторському свідоцтву СРСР №1016572, МКІ E04G 25/04, 1983 Ці технічне рішення прийнято нами за найближчий аналог /прототип/ Телескопічний стояк для підтримки конструкцій, по прототипу, містить трубу з декількома парами отворів, площадку, фіксуючі елементи, опору і гвинт з гайкою, причому внутрішня труба виконана складовою і верхня и частина обперта на нижню, а остання оздіблена рукояткам й, розміщеними на виступиш із ззовні труби частини, при цьому верхня і нижня частини внутрішньої труби з'єднані між собою за допомогою отворів і пропущеного крізь них штиря Ознаками прототипу, які збігаються з суттєви До основи корисної моделі поставлена задача удосконалити телескопічний стояк для проведення будівельних робіт, шляхом удосконалення його конструкції за рахунок того, що він виконаний спареним, причому обидві його частини жорстко з'єднані між собою, а опори забезпечені ПІДВІСНИМИ ножками,закріпленими з можливістю їх повороту і фіксації Таке виконання телескопічного стояка спрощує конструкцію в цілому, за без печу є надійне і стійке розміщення на стояках настилів, виконувати ремонтні і опоряджувальні роботи, дає можливість швидко монтувати і демонтувати устаткування, як і зручно його транспортувати до місця роботи Поставлена задача вирішується тим, що теле 1202 скопічнии стояк для проведення будівельних робіт, який містить трубу з декількома парами отворів, площадку, фіксуючі елементи і опору, згідно корисної моделі, виконаний спареним, причому обидві його частини жорстко з'єднані між собою, а опори забезпечені ПІДВІСНИМИ ножками, закріпленими з можливістю їх повороту і фіксації Причинно-наслідковий зв'язок між сукупністю суттєвих ознак заявляємої корисної моделі досягаємим технічним результатом забезпечується слідуючим Виконання конструкції спареною, з'єднання її обох частин жорстко між собою, забезпечують надійне і стійке розміщення на телескопічному стояку настилів, що дозволяє вести ремонтні і опоряджувальні роботи, які потребують участі людей, наявності будівельних матеріалів і інструмента Забезпечення опори ПІДВІСНИМИ ножками, закріпленими з можливістю їх повороту і фіксації, дозволяє утворити стійке положення усієї конструкції у процесі и експлуатації, а також, за рахунок складання ножек, утворити умови для зручного транспортування всього пристрою В цілому, такі зміни спрощують конструкцію і роблять її універсальною для проведення ремонтних і опоряджувальних робіт у будівництві Телескопічний стояк" для проведення будівельних робіт пояснюється кресленнями, де на фіг 1 зображений загальний вигляд у робочому положенні з умовним зображенням верхнього рівня площадки, на фіг 2 - вид А не фіг 1 з показом з'єднуючих елементів на фіг 3 - розріз Б-Б на фіг 2 по вузлу кріплення ножек і труби на опорі, на фіг 4 розріз В-В на фіг 3 по вузлу фіксації ножек у робочому і транспортному положеннях Телескопічний стояк для проведення будівельних робіт, виконаний спареним, причому кожна із двох його частин містить трубу 1 з декількома парами отворів 2 Зверху обидві труби жорстко з'єднанні площадкою 3 з упорами 4 Труби розміщенні рухомо в прорізях 5, виконаних із зігнутого металевого листа, ЗОВНІШНІ вертикальні сторони яких жорстко з'єднані розпіркою 6, яка має на кінцях патрубки 7, крізь які пропущені обидві труби Таким чином отримана міцна спарена конструкція з жорстким з'єднанням між собою обох його частин ЗОВНІШНІ І внутрішні вертикальні сторони опор з'єднані між собою пальцями 8, а у зоні розміщення труб знаходяться отвори 9, призначені для установлення у них фіксуючих елементів 10 вико наних у вигляді скоб, підвішених на ланцюгах 1 1 В середині обох вертикальних сторін опер, на висях 12 шарнірне закріплені ПІДВІСНІ НОЖКИ 13 Останні мають можливість повороту навколо висей Дня їх фіксації установлені штирі 14, розміщені в отворах, виконаних в ножках і на поверхнях однієї з вертикальних сторін опор Штирі підпружинені скобами 15, закріпленими в порожнинах конструкції, ножек Останні попарне з'єднані тягами 16 3 протилежної сторони у опорах виконані криволінійні прорізи, у яких розташовані направляючі штифти 17 Телескопічний стояк для проведення будівельних робіт працює слідуючим чином Складений у транспортному вигляді, телескопічний стояк доставляють до місця роботи і установлюють його у вертикальне положення Потім розводять у сторони нежки 13, обертая їх навколо вісей 12 до тих пір, доки штирі 14, за допомогою скоб 15, не війдуть до отворів на поверхнях вертикальних сторін, опор і не зафіксують їх в цьому положенні /дйвфігЗ і фіг 4/ Після цього піднімають труби і з площадкою 4 і її опорами 4 до необхідної висоти, суміщують отвори 9 з отворами 2 труб і вставляють в них фіксуючі елементи 10, підвішені на ланцюгах 11 Таким чином, обидві труби будуть закріплені в операх 5, причому від зсування їх утримують також патрубки 7, крізь які вони - пропущені Жорсткість конструкції, при цьому, забезпечується розпіркою б і тягами 16, а також пальцями 8, які з'єднують обидві сторони, опор Направляючі штифти 17 сприяють правильній установки ножек при їх переміщенні Для проведення будівельних робіт, наприклад опоряджувальних, поряд з телескопічним стояком установлюють другий і на поверхні площадок укладають настіл, від пересування якого забезпечують упори площадок Після закінчення роботи, настіл знімають, площадку опускають, ножки складають і транспортують телескопічний стояк де нового місця роботи Телескопічний стояк для проведення будівельних робіт спрощує конструкцію, забезпечує надійне і стійке розміщення, на стійках настилів, дозволяє вести ремонтні і опоряджувальні роботи, дає можливість швидко монтувати і демонтувати обладнання як і зручне його транспортування до місця роботи 1202 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
