Телескопічний стояк для проведення будівельних робіт

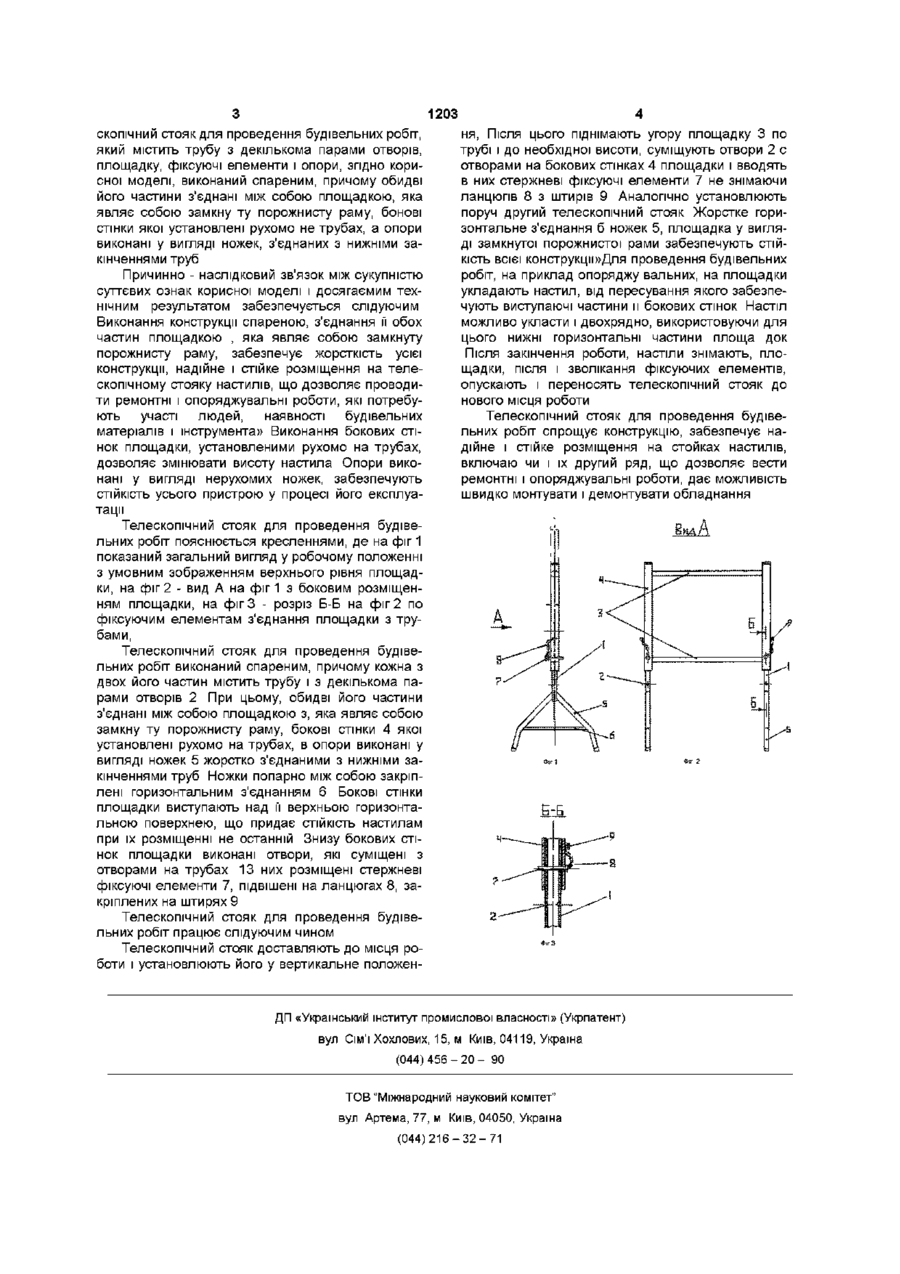

Телескопічний стояк для проведення будівельних робіт, який містить трубу з декількома парами отворів, площадку, фіксуючі елементи і опору, який відрізняється тим, що він виконаний спареним, причому обидві його частини з'єднані між собою площадкою, яка являє собою замкнуту порожнисту раму, бокові стінки якої установлені рухомо на трубах, а опори виконані у вигляді ніжок, з'єднаних з нижніми закінченнями труб Корисна модель відноситься до будівництва і може бути використована, у якості допоміжної опори, при проведенні будівельних робіт Відомий "Телескопічний стояк для установлення опалубки" по авторському свідоцтву СРСР №503986,МКІ E04G- 25/04,1976, який містить нерухомий ЗОВНІШНІЙ стояк, на який крізь пару гвинтгайку, шайбу і чеку обпертий внутрішній стояк з регульованими отворами, в якому, згідно винаходу, гайка ходового гвинта закріплена на нерухомому стояку, а ходовий гвинт охоплює останню, при цьому, до фланця порожнистого ходового гвинта прикріплений захисний кожух Але таке конструктивне виконання телескопічного стояка не забезпечує його використання при проведенні ремонтних і опоряджувальних робіт, які потребують надійне і стійке розміщення на стояках настилів, а також їх швидкий монтаж, демонтаж і зручне транспортування ми ознаками заявляє-мої корисної моделі є труба з декількома парами отворів, площадка, фіксуючі елементи і опор Недоліком "Телескопічного стояка для підтримування конструкцій" є и складність, неможливість використання при проведенні ремонтних і опоряджувальних робіт, які потребують надійне і стійке розміщення на стояках настилів, а також їх швидкий монтаж і демонтаж Це пояснюється тим, що прототип має одну опору з гвинтовим пересуванням внутрішньої труби, палець, рукоятку і штир, в якості фіксуючих елементів, а також опорну площадку, яка не дозволяє розміщати на ній настил для виконання ремонтних і опоряджувальних робіт, тому що вона має вигляд скоби, закріпленої на однотрубній основі Крім цього, прототип, являючись одноопорною конструкцією не тільки нестійкий, але й незручний при монтажі, демонтажі, як і при регулюванні його по висоті Відомий "Телескопічний стояк для підтримування конструкцій" по авторському свідоцтву СРСР № 10І6572.МКІ E04G 25/04,1983 Це технічне рішення прийнято нами за найближчий аналог /прототип/, Телескопічний стояк для підтримки конструкцій, по прототипу, містить трубу з декількома парами отворів, площадку, фіксуючі елементи, опору і гвинт з гайкою, причому внутрішня труба виконана складовою і верхня и частина обперта на нижню, а остання оздіблена рукоятками, розміщеними на виступиш із ззовні труби частини, при цьому, верхня і нижня частини внутрішньої труби з'єднані між собою, за допомогою отворів, і пропущеного крізь них штиря Ознаками прототипу, які збігаються з суттєви До основи корисної моделі поставлена задача удосконалити телескопічний стояк для проведення будівельних робіт, шляхом удосконалення його конструкції за рахунок того, що він виконаний спареним, причому обидві його частини з'єднані між собою площадкою, уявляю чей замкнуту порожнисту раму, бокові стінки якої установлені рухомо на трубах, а опори виконані у вигляді ножек, з'єднаних з нижніми закінченнями труб Таке виконання телескопічного стояка спрощує конструкцію в цілому, забезпечує надійне і стійке розміщення на стояках настилів, включаючи і їх другий ряд, що дозволяє проводити ремонтні і опоряджувальні роботи, дає можливість швидко монтувати і демонтувати обладнання Поставлена задача вирішується тим, що теле СО о 1203 скопічний стояк для проведення будівельних робіт, який містить трубу з декількома парами отворів, площадку, фіксуючі елементи і опори, згідно корисної моделі, виконаний спареним, причому обидві його частини з'єднані між собою площадкою, яка являє собою замкну ту порожнисту раму, бонові стінки якої установлені рухомо не трубах, а опори виконані у вигляді ножек, з'єднаних з нижніми закінченнями труб Причинно - наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі і досягаємим технічним результатом забезпечується слідуючим Виконання конструкції спареною, з'єднання її обох частин площадкою , яка являє собою замкнуту порожнисту раму, забезпечує жорсткість усієї конструкції, надійне і стійке розміщення на телескопічному стояку настилів, що дозволяє проводити ремонтні і опоряджувальні роботи, які потребують участі людей, наявності будівельних матеріалів і інструмента» Виконання бокових стінок площадки, установленими рухомо на трубах, дозволяє змінювати висоту настила Опори виконані у вигляді нерухомих ножек, забезпечують СТІЙКІСТЬ усього пристрою у процесі його експлуатації ня, Після ЦЬОГО піднімають угору площадку 3 по трубі і до необхідної висоти, суміщують отвори 2 с отворами на бокових стінках 4 площадки і вводять в них стержневі фіксуючі елементи 7 не знімаючи ланцюгів 8 з штирів 9 Аналогічно установлюють поруч другий телескопічний стояк Жорстке горизонтальне з'єднання б ножек 5, площадка у вигляді замкнутої порожнистої рами забезпечують СТІЙКІСТЬ всієї конструкцм»Дпя проведення будівельних робіт, на приклад опоряджу вальних, на площадки укладають настил, від пересування якого забезпечують виступаючі частини и бокових стінок Настіл можливо укласти і двохрядно, використовуючи для цього нижні горизонтальні частини площа док Після закінчення роботи, настіли знімають, площадки, після і зволікання фіксуючих елементів, опускають і переносять телескопічний стояк до нового місця роботи Телескопічний стояк для проведення будівельних робіт спрощує конструкцію, забезпечує надійне і стійке розміщення на стойках настилів, включаю чи і їх другий ряд, що дозволяє вести ремонтні і опоряджувальні роботи, дає можливість швидко монтувати і демонтувати обладнання Телескопічний стояк для проведення будівельних робіт пояснюється кресленнями, де на фіг 1 показаний загальний вигляд у робочому положенні з умовним зображенням верхнього рівня площадки, на фіг 2 - вид А на фіг 1 з боковим розміщенням площадки, на фіг 3 - розріз Б-Б на фіг 2 по фіксуючим елементам з'єднання площадки з трубами, Телескопічний стояк для проведення будівельних робіт виконаний спареним, причому кожна з двох його частин містить трубу і з декількома парами отворів 2 При цьому, обидві його частини з'єднані між собою площадкою з, яка являє собою замкну ту порожнисту раму, бокові стінки 4 якої установлені рухомо на трубах, в опори виконані у вигляді ножек 5 жорстко з'єднаними з нижніми закінченнями труб Ножки попарно між собою закріплені горизонтальним з'єднанням 6 Бокові стінки площадки виступають над її верхньою горизонтальною поверхнею, що придає СТІЙКІСТЬ настилам при їх розміщенні не останній Знизу бокових стінок площадки виконані отвори, які суміщені з отворами на трубах 13 них розміщені стержневі фіксуючі елементи 7, підвішені на ланцюгах 8, закріплених на штирях 9 Телескопічний стояк для проведення будівельних робіт працює слідуючим чином Телескопічний стояк доставляють до місця роботи і установлюють його у вертикальне положен ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
