Пристрій для одержання гримучого газу
Номер патенту: 23042
Опубліковано: 30.06.1998
Автори: Блувштейн Олександр Львович, Середенко Петро Сергійович
Формула / Реферат

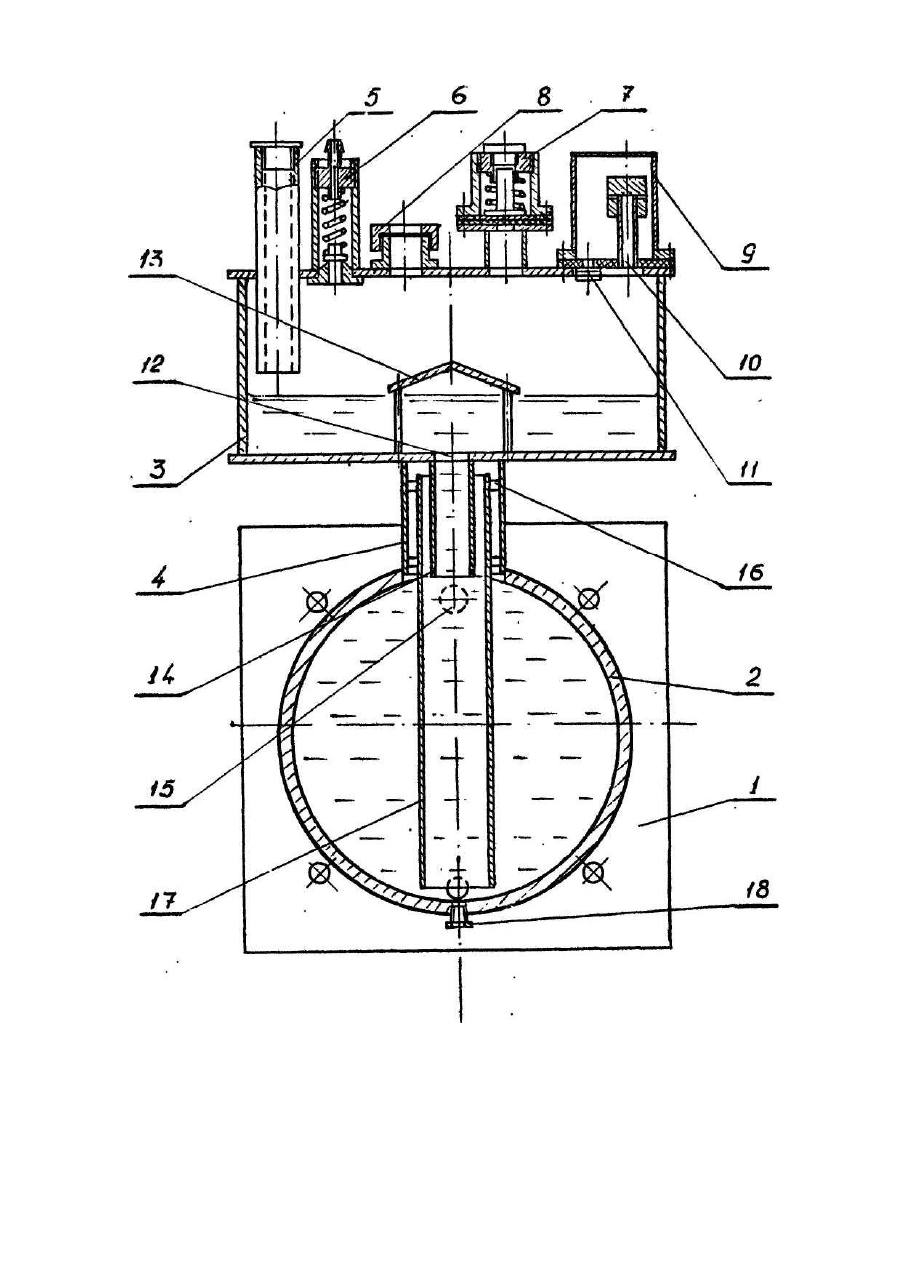

Устройство для получения гремучего газа, содержащее электролизер с электродами, в которых выполнены газоотводящие отверстия, и соединенную с ним средством для выхода газа и подачи электролита напорную емкость, осушитель, выполненный в виде камеры, смонтированной на напорной емкости и соединенной с ней дросселирующим отверстием или клапаном и обратным клапаном для сброса конденсата, отличающееся тем, что средство для выхода газа и подачи электролита выполнено в виде трех концентрично расположенных труб, при этом на наружной трубе, которая соединяет напорную емкость и кольцо, расположенное между пакетами электродов, на перемычках установлена первая внутренняя труба, верхний торец которой образует зазор с дном напорной емкости и расположен выше газоотводящих отверстий, верхний торец второй внутренней трубы закреплен на дне напорной емкости и совпадает с отверстием для выхода газа и подачи электролита в дне напорной емкости, а нижний ее торёц расположен выше газоотводящих отверстий электродов, при этом над отверстием в дне напорной емкости установлен отражатель.
Текст
Изобретение относится к устройствам для получения гремучего газа электролизом воды и предназначено для газопламенной обработки металлов водородно-кислородным пламенем, в частности, для бытовых нужд и может быть использовано для резки металлов, напыления, сварки, для выполнения сантехнических работ и т. п. Известно устройство для получения гремучего газа, содержащее электролизер с электродами, в которых выполнены газоотводящие отверстия, и соединенную с ним средством для выхода газа и подачи электролита напорную емкость, осушитель, выполненный в виде камеры, смонтированной на напорной емкости и соединенной с ней дросселирующим отверстием или клапаном и обратным клапаном для сброса конденсата, при этом газоотводящие отверстия в электродах расположены выше средства для выхода газа и подачи электролита. Описанное выше устройство характеризуется надежностью, высоким качеством получаемой смеси. Однако, вследствие того, что, как и в описанных выше устройствах, газоотводящие отверстия расположены выше средства для отвода газа, часть поверхности электродов не участвует в процессе электролиза, а следовательно, потенциальные возможности устройства использованы не полностью. Цель изобретения - повышение производительности. Поставленная цель достигается тем, что в устройстве для получения гремучего газа, содержащем электролизер с электродами, в которых выполнены газоотводящие отверстия, и соединенную с ним средством для выхода газа и подачи электролита напорную емкость, осушитель, выполненный в виде камеры смонтированной на напорной емкости и соединенной с ней дросселирующим отверстием или клапаном и обратным клапаном для сброса конденсата, средство для выхода газа и подачи электролита выполнено в виде трех концентрично расположенных труб, при этом на наружной, которая соединяет напорную емкость и кольцо, расположенное между пакетами электродов, на перемычках установлена первая внутренняя труба, верхний торец которой образует зазор с дном напорной емкости и расположен выше газооотводящих отверстий, а нижний торец этой трубы расположен ниже газоотводящих отверстий, верхний торец второй внутренней трубы закреплен на дне напорной емкости и совпадает с отверстием для выхода газа и подачи электролита в дне напорной емкости, а нижний ее торец расположен выше газоотводящих отверстий электродов, при этом над отверстием в дне напорной емкости установлен отражатель. Расположение нижнего торца второй внутренней трубы, через которую осуществляют подачу электролита, выше газоотводящих отверстий позволяет использовать всю площадь пластин и позволяет повысить производительность электролизера в среднем на 10-15%, Установка двух внутренних труб с расположением торцов на разных высотах по отношению к газоотводящим отверстиям позволяет создать канал, при прохождении которого эффективно осуществляется пеноотделение. Поскольку пузырьки газа имеют после прохождения канала между трубами повышенное давление, они с большой скоростью выходят в напорную емкость. Для того, чтобы уменьшить количество электролита, которое попадает в осушитель, над отверстием в дне напорной емкости установлен отражатель. Использование отражателя позволяет увеличить запас раствора, что в свою очередь позволяет увеличить время работы установки до заправки дистиллированной водой. Электролизеры с описанной выше конструкцией средства для выхода газа и подачи электролита изготавливаются и эксплуатируются потребителями. На чертеже показано устройство для получения гремучего газа. Устройство содержит пластины электролизера 1, кольцо 2, расположенное между пакетами электродов, которое соединено с напорной емкостью 3 наружной трубой 4, которая является корпусом средства для выхода газа и подачи электролита. Нижний торец трубы 4 присоединен к кольцу 2 таким образом, что он только касается внутреннего диаметра кольца 2. Напорная емкость 3 представляет собой корпус, на верхней крышке которого установлены заливная горловина 5, предохранительный клапан 6, датчик давления 7, разрывной клапан 8, осушитель 9 с дросселирующим клапаном 10, а также обратным клапаном 11 для сброса конденсата. Корпус напорной емкости 3 имеет дно с отверстием 12, над которым установлен отражатель 13. Ко дну напорной емкости 3 со стороны кольца 2 соосно с отверстием 12 прикреплена труба 14 для подачи электролита, нижний торец которой расположен выше газоотводящих отверстий 15 и касательно к внутренней окружности кольца 2. Между наружной трубой 4 ивторой внутренней трубой 14 на перемычках 16 установлена первая внутренняя труба 17 таким образом, что ее верхний торец образует зазор с дном напорной емкости 3, а нижний торец установлен ниже газоотводящих отверстий 15. В нижней точке кольца 2 расположена заглушка 18, которую используют для слива электролита и удаления осадка. Устройство работает следующим образом. После заполнения электролизера через заливную горловину 5 и включения его в сеть с напряжением 220 В происходит выделение кислородно-водородной смеси на пластинах 1. Через газоотводящие отверстия в пластинах 1 смесь поступает в кольцо 2, расположенное между пакетами пластин 1. Затем кислородноводородная смесь заполняет пространство между трубами 4, 14 и 17. При дальнейшем повышении давления газ начинает выходить по внутренней трубе 14 в напорную емкость. При встрече пузырьков газовой смеси с отражателем 13 происходит предварительное влагоотделение. При повышении в напорной емкости 3 давления выше Р>0,7 атм газовая смесь через дросселирующий клапан 10 поступает в осушитель 9, а затем к водяному затвору (на фиг. не показан). Конденсат через обратный клапан 11 возвращается в напорную емкость 3. Устройство в целом оборудовано системой, обеспечивающей безопасную работу. В систему безопасности входят датчик давления 7, который призван отключить питание электролизера при повышении давления до Р>1,7 атм и включение его при снижении давления в напорной емкости 3 до Р=1,6 атм. Предохранительный клапан 6 служит для стравливания избыточного давления газовой смеси в случае повышения его до Р=2,2 атм, а разрывной клапан 8 служит для аварийного сбрасывания давления в том случае, если давление внутри напорной емкости 3 поднимется до Р=4 атм.
