Запірно-пусковий пристрій установки пожежогасіння

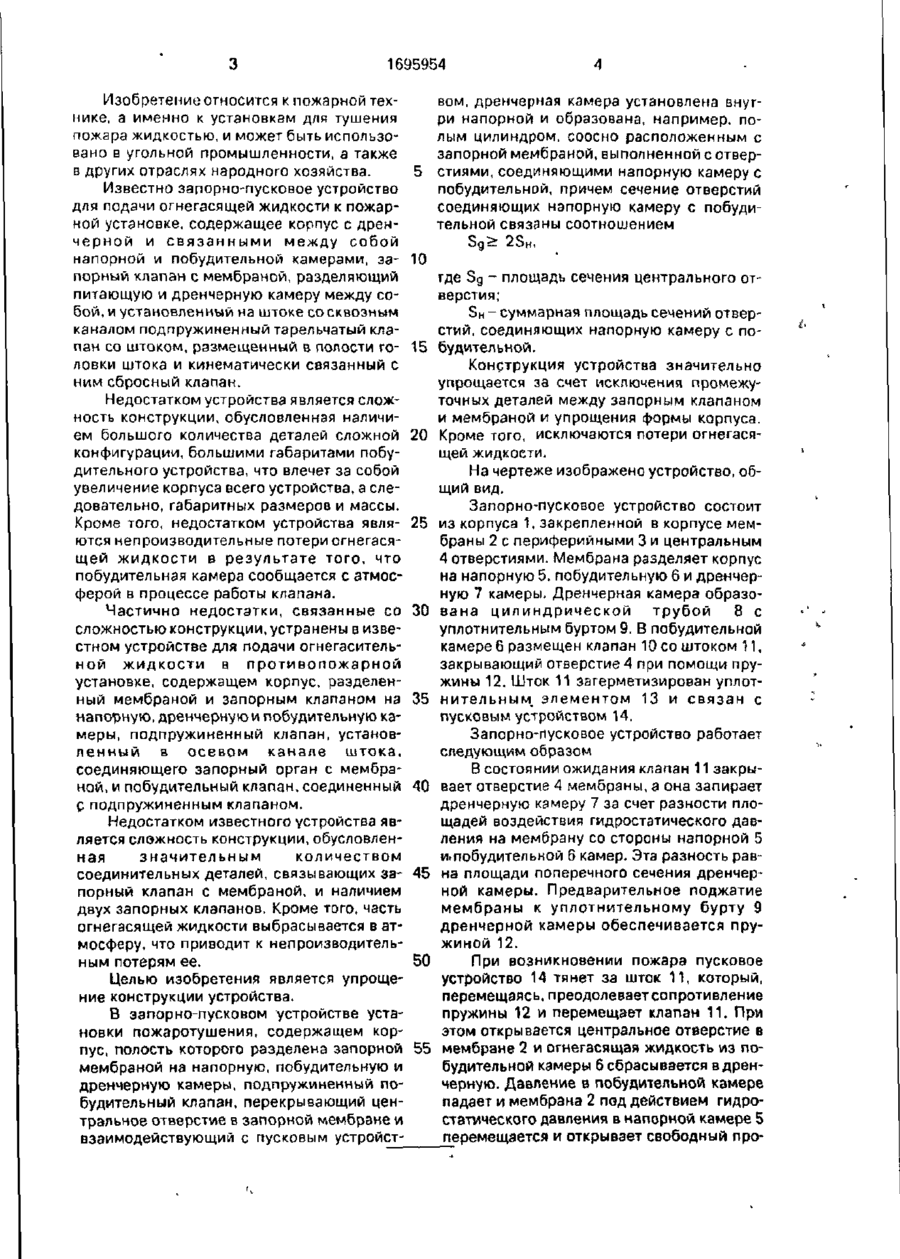

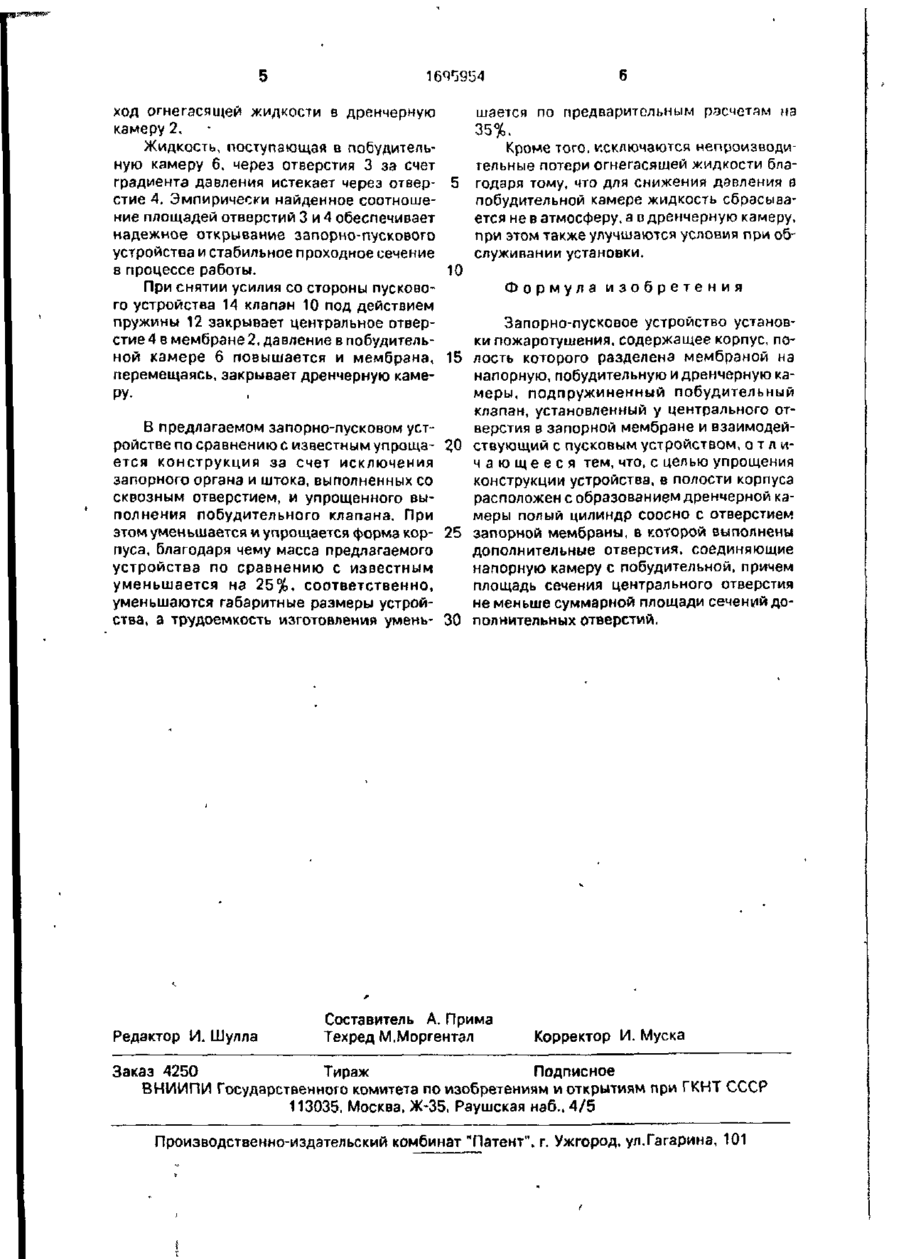

Изобретение относится к противопожарной технике, а именно к установкам для тушения пожара жидкостью, и может быть использовано в угольной промышленности. Целью изобретения является упрощение конструкции запорно-пускового устройства. Запорно-пусковое устройство установки пожаротушения содержит корпус 1, полость которой разделена мембраной 2 на напорную 5, побудительную 6 и дренчерную 7 камеры, подпружиненный побудительный клапан 10, перекрывающий центральное отверстие 4 в мембране 2 и взаимодействующий с пусковым устройством 14. Новым в изобретении является то, что дренчерная камера 7 установлена внутри напорной 5 и образована, например, полым цилиндром 8, соосно расположенным с мембраной 2, выполненной с отверстиями 3, соединяющими напорную 5 камеру с побудительной 6, причем сечение центрального отверстия 4 в мембране и суммарное сечение отверстий 3, соединяющих напорную камеру с побудительной, связаны соотношением Sg£ 2SH, где Sg - площадь сечения отверстия, соединяющего дренчерную камеру с управляющей; SH ~ суммарная площадь сечений отверстий, соединяющих напорную камеру с побудительной. 1 ил. От пожарного труЬопробода ON о ел о (Л 1695954 Изобретение относится к пожарной технике, а именно к установкам для тушения пожара жидкостью, и может быть использовано в угольной промышленности, а также в других отраслях народного хозяйства. Известно запорно-пусковое устройство для подачи огнегасящей жидкости к пожарной установке, содержащее корпус с дренчерной и связанными между собой напорной и побудительной камерами, запорный клапан с мембраной, разделяющий питающую и дренчерную камеру между собой, и установленный на штоке со сквозным каналом подпружиненный тарельчатый клапан со штоком, размещенный в полости головки штока и кинематически связанный с ним сбросный клапан. Недостатком устройства является сложность конструкции, обусловленная наличием большого количества деталей сложной конфигурации, большими габаритами побудительного устройства, что влечет за собой увеличение корпуса всего устройства, а следовательно, габаритных размеров и массы. Кроме того, недостатком устройства являются непроизводительные потери огнегасящей жидкости в результате того, что побудительная камера сообщается с атмосферой в процессе работы клапана. Частично недостатки, связанные со сложностью конструкции, устранены в известном устройстве для подачи огнегасительной жидкости в противопожарной установке, содержащем корпус, разделенный мембраной и запорным клапаном на напорную, дренчерную и побудительную камеры, подпружиненный клапан, установленный в осевом канале штока, соединяющего запорный орган с мембраной, и побудительный клапан, соединенный с подпружиненным клапаном. Недостатком известного устройства является сложность конструкции, обусловленная значительным количеством соединительных деталей, связывающих запорный клапан с мембраной, и наличием двух запорных клапанов. Кроме того, часть огнегасящей жидкости выбрасывается в атмосферу, что приводит к непроизводительным потерям ее. Целью изобретения является упрощение конструкции устройства. В зэпорно-пусковом устройстве установки пожаротушения, содержащем корпус, полость которого разделена запорной мембраной на напорную, побудительную и дренчерную камеры, подпружиненный побудительный клапан, перекрывающий центральное отверстие в запорной мембране и взаимодействующий с пусковым устройст вом, дренчерная камера установлена внутри напорной и образована, например, полым цилиндром, соосно расположенным с запорной мембраной, выполненной с отвер5 стиями, соединяющими напорную камеру с побудительной, причем сечение отверстий соединяющих напорную камеру с побудительной связаны соотношением Sg> 2SH, 10 где S g - площадь сечения центрального отверстия; SH - суммарная площадь сечений отверстий, соединяющих напорную камеру с по15 будительной. Конструкция устройства значительно упрощается за счет исключения промежуточных деталей между запарным клапаном и мембраной и упрощения формы корпуса. 20 Кроме того, исключаются потери огнегасящей жидкости. На чертеже изображено устройство, общий вид. Запорно-пусковое устройство состоит 25 из корпуса 1, закрепленной в корпусе мембраны 2 с периферийными 3 и центральным 4 отверстиями. Мембрана разделяет корпус на напорную 5, побудительную б и дренчерную 7 камеры. Дренчерная камера образо30 вана цилиндрической трубой 8 с уплотнительным буртом 9. В побудительной камере 6 размещен клапан 10 со штоком 11, закрывающий отверстие 4 при помощи пружины 12. Шток 11 загерметизирован уплот35 нительным. элементом 13 и связан с пусковым устройством 14. Запорно-пусковое устройство работает следующим образом В состоянии ожидания клапан 11 закры40 вает отверстие 4 мембраны, а она запирает дренчерную камеру 7 за счет разности площадей воздействия гидростатического давления на мембрану со стороны напорной 5 и.побудительной б камер. Эта разность рав45 на площади поперечного сечения дренчерной камеры. Предварительное поджатие мембраны к уплотнительному бурту 9 дренчерной камеры обеспечивается пружиной 12. 50 При возникновении пожара пусковое устройство 14 тянет за шток 11, который, перемещаясь, преодолевает сопротивление пружины 12 и перемещает клапан 11. При этом открывается центральное отверстие в 55 мембране 2 и огнегасящая жидкость из побудительной камеры 6 сбрасывается в дренчерную. Давление в побудительной камере падает и мембрана 2 под действием гидростатического давления в напорной камере 5 перемещается и открывает свободный про ход огнегасящей жидкости в дренчерную камеру 2. Жидкость, поступающая в побудительную камеру 6, через отверстия 3 за счет градиента давления истекает через отвер- 5 стие 4. Эмпирически найденное соотношение площадей отверстий 3 и 4 обеспечивает надежное открывание запорно-пускового устройства и стабильное проходное сечение в процессе работы. 10 При снятии усилия со стороны пускового устройства 14 клапан 10 под действием пружины 12 закрывает центральное отверстие 4 в мембране 2, давление в побудительной камере 6 повышается и мембрана, 15 перемещаясь, закрывает дренчерную камеРУ шэется по предварительным расчетам на 35%. Кроме того, исключаются непроизводительные потери огнегасящей жидкости благодаря тому, что для снижения давления в побудительной камере жидкость сбрасывается не в атмосферу, а в дренчерную камеру, при этом также улучшаются условия при обслуживании установки. Формула изобретения Запорно-пусковое устройство установки пожаротушения, содержащее корпус, полость которого разделена мембраной на напорную, побудительную и дренчерную камеры, подпружиненный побудительный клапан, установленный у центрального отверстия в запорной мембране и взаимодейВ предлагаемом запорно-лусковом устройстве по сравнению с известным упроща- 20 ствующий с пусковым устройством, о т л и ч а ю щ е е с я тем, что, с целью упрощения ется конструкция за счет исключения конструкции устройства, в полости корпуса запорного органа и штока, выполненных со расположен с образованием дренчерной касквозным отверстием, и упрощенного вымеры полый цилиндр соосно с отверстием полнения побудительного клапана. При этом уменьшается и упрощается форма кор- 25 запорной мембраны, в которой выполнены дополнительные отверстия, соединяющие пуса, благодаря чему масса предлагаемого напорную камеру с побудительной, причем устройства по сравнению с известным площадь сечения центрального отверстия уменьшается на 25%, соответственно, не меньше суммарной площади сечений доуменьшаются габаритные размеры устройства, а трудоемкость изготовления умень- 30 полнительных отверстий. Редактор И. Шулла Составитель А. Прима Техред М.Моргентал Корректор И. Муска Заказ 4250 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская нзб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
