Пристрій для відведення газу з коксової печі

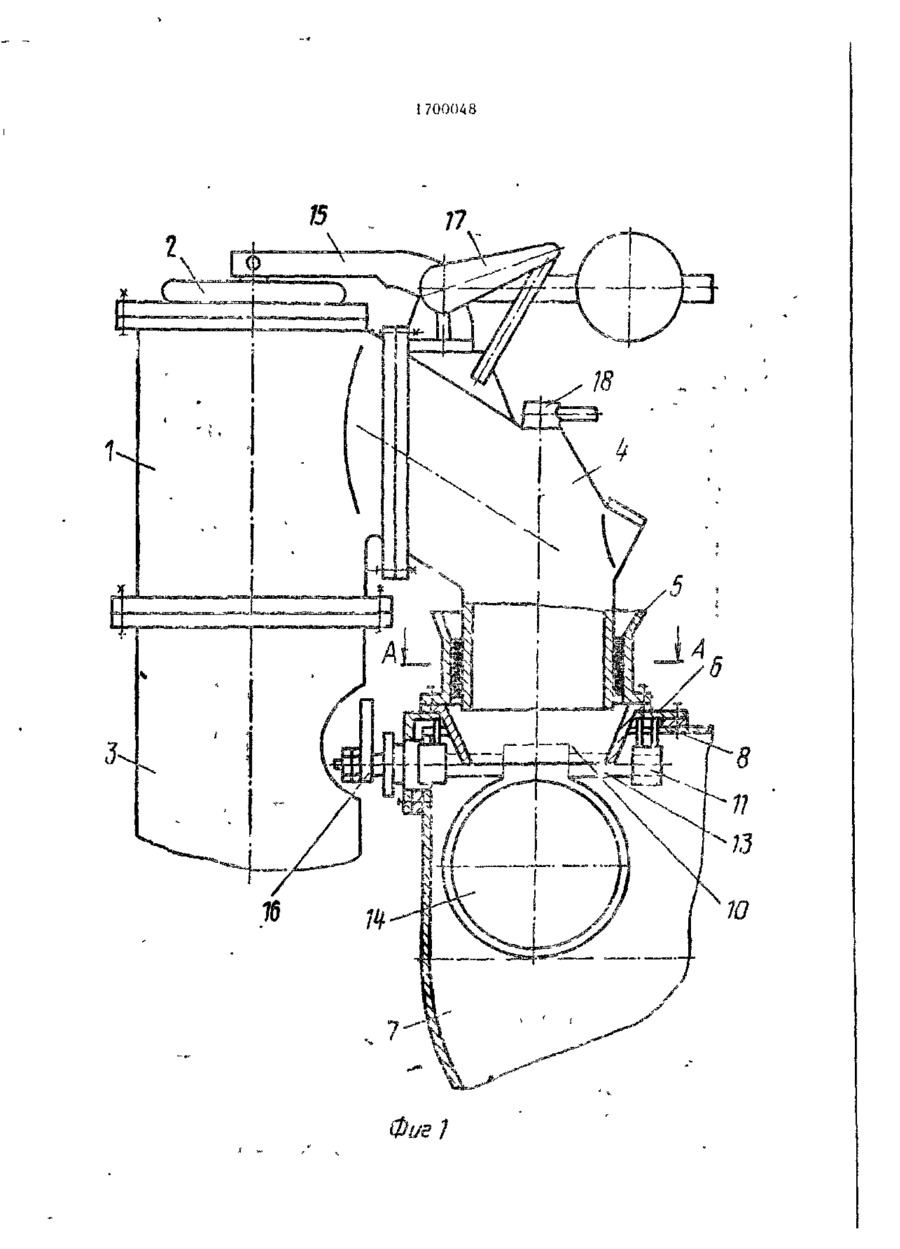

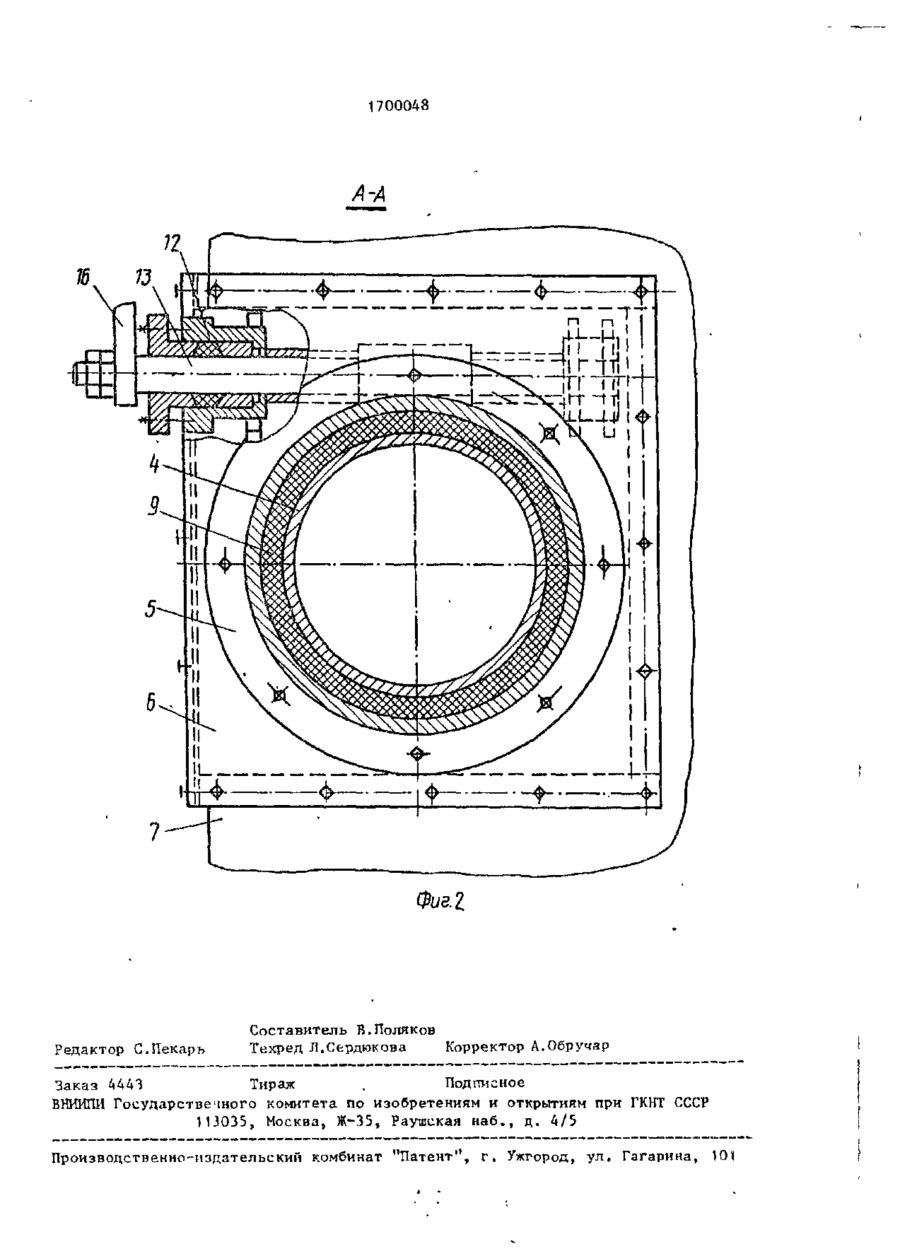

Изобретение относится к устрой ствам для отвода газа из коксовых п е чей и передачи его в гачосборннк. Цель изобретения - повышение надежности работы и снижение металлоемкости. Устройство включает последовательно соединенные между собой корпус с крышкой, колено и клапанную коробку, установленную на газосборнике. Корпус клапанной коробки выполнен в виде п о вернутого Г-образного листа с отверстием, на наружной поверхности которого соосно с отверстием установлены раструб для подвижного соединения с коленом и седло, а на внутренней п о верхности - горизонтальный вал с поворотным клапаном, который расположен в газосборнике перпендикулярно его продольной оси, 2 и л . Изобретение относится к оборудованию КОКСОРМХ цехов, в частности к у с т ройствам для отвода гача из коксовой печи в гаэосборник. Целью изобретения является повышение надежности работы н снижение металлоемкости . На фиг. 1 изображено устройство для отвода г а з а из коксовой печи, общий вид; на ф и г . 2 - разрез А-А на Фиг. К Устройство для отвода газа из коксовой гтечи содержит корпус 1 с крыш~ кои 2 , соединенный посредством основания 3 с камерой коксования ( г е показ а н а ) , колено 4 , жестко соединенное с одной стороны с корпусом 1, а с другой подвижно соединенное с клапанной коробкой посредством раструба 5 . Кла панная коробка имеет коттус 6, который закреплен на коръггопьразном газосборншсе-7 н выполнен в виде повернутого Г-образного листа с отверстием: Я. На наружной поверхности корпуса 6 сооско с отверстием Н закреплены раструб :. с жар ос тоГлШМ уплотнением 9 и СР^Цло Ю9 а на внутренней стпроне корпуса 6 закрегтены порршпчнкорые узлзі 11 и 12, в которых установлен горизонтальный в^-гг 13, несущий поворотный клапан 14, перпендикулярно установлеггный к продольной оси газосборршка 7. Крышка 2 посредством рычага 15 и г о ризонтальный вал 13 посредством поводкз \Ь кинематически соединены с рычажной системой 17 S служащей для их открывания (закрывания). Устройство І -IP1 . *1 -*>-• 00 1700048 (Ьоргунку 18 для подачи аммиачной РОЦЬ', которая охлаждает коксовый і а т , пост унаюпчн чгз камеры коксования н !*а зо сборник 7, и одновременно омывает риутррнпие полости колена 4 и 10 , очищая их от графита и Лу действовать в обратном направлении на рычаг 15 и поводок 16, которые поворачивают крышку 2 п поворотный клапан 14. Данное устройство по сравнению с прототипом имеет более высокую степень эксплуатационной надежности. Достигается это расположением поворотУстройство для отвода газа из кокного кпапана перпендикулярно к продольсиой печи работав/ следупі'цш обной оси газосборника и упрощенной конК рабочем положении крышка 2 --»j.струкцией клапанной коробки, исключаюкрывает корпус 1, а поворотнім клапан щими отложения смолянистых трудно14 открыт и ніходитсч в вертикальном смываемых настылей на их поверхположении, Б пет>иг\п коксования у г о л ь - 1 5 ностях. Кроме того, новое конструкюн шихты кпксочі.іи гая из камеры к о к тивное выполнение клапанной коробки совапії'і мере Ї основание 3 . корпус 1 , значительно уменьшает ее вес, снижает колено 4 и седпо [0 поступает л г а з о трудоемкость ее изготовления и упросборчик ?. Одновременно Лорсуика 13, щает ремонт и обслуживание устройорошая коксован глз, охлаждает ого и 20 ства* омыиасг внутренние стенки колена 4 и седла і 0 , препятствуя отложенио г р а Ф о р м у л а и з о б р е т е н и я фита и фусов на их поверхностях, ПоУстройство для отвода газа из кокиороткми кчапан 14, находясь в открысовой печи, включающее последовательтом положении, н его вал 13 раслола- ?5 но соединенные между собой корпус с J лютея п газосбпрнике^ 7> результате f крышкой, колено и установленную на гд• уші омываются охлаоденнні^і коксовым зосборнике клапанную коробку, содергазом, что исключает покрытие их смо~. жащую корпус, раструб, седло и пово- • • рятістьіми трудіїосмьтаемі.іми веществами. ротный клапан, закрепленный на гориПри г цпачг 'локса иа камеры коксования 30 зонтальном валу, о т л и ч а ю щ е е ІЛИ при чистке внутренних поверхносс я тем, ч т о . с целью повышения н я тей основания З ч корпуса 1 и колена 4 . дежиости работы и снижения металлоемпосрад ел вон рычажной системы 17, в о з кости, поворотный клапан установлен действующей ча рычаг 15 и поподок 16, перпендикулярно к продольной оси г а з о открывают крі.шік>т ?. и закрывают пот»о- 35 сбориика, корпус клапанной коробки DOTIU-P^ ктгапан 1Д, который, поворачивыполнен в виде изогнутого листа Г-обваясь на 90^5 прилегает к никиен т о р разной формы з поперечном сечении, при 1 цовой поверхности седла 10, этом на горизонтапьной его полке с наружной стороны закреплены раструб Для установки крышки ?. и повороти седло, а на внутренней - гориэон^ ного клапана 14 в рабочее положение 40 тальный вал с клапаном. необходимо рычажной системой 17 в о з I7OOO48 2 1700048 А-А 16 7 Фиг.1 Редактор С.Пекарь Составитель В.Поляков Техред Л.Сердюкова Корректор А.Обручар Заказ 4443 Тираж . Подписное В И П Государствечного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
