Пристрій для чищення поверхні від льоду та ущільненого снігу

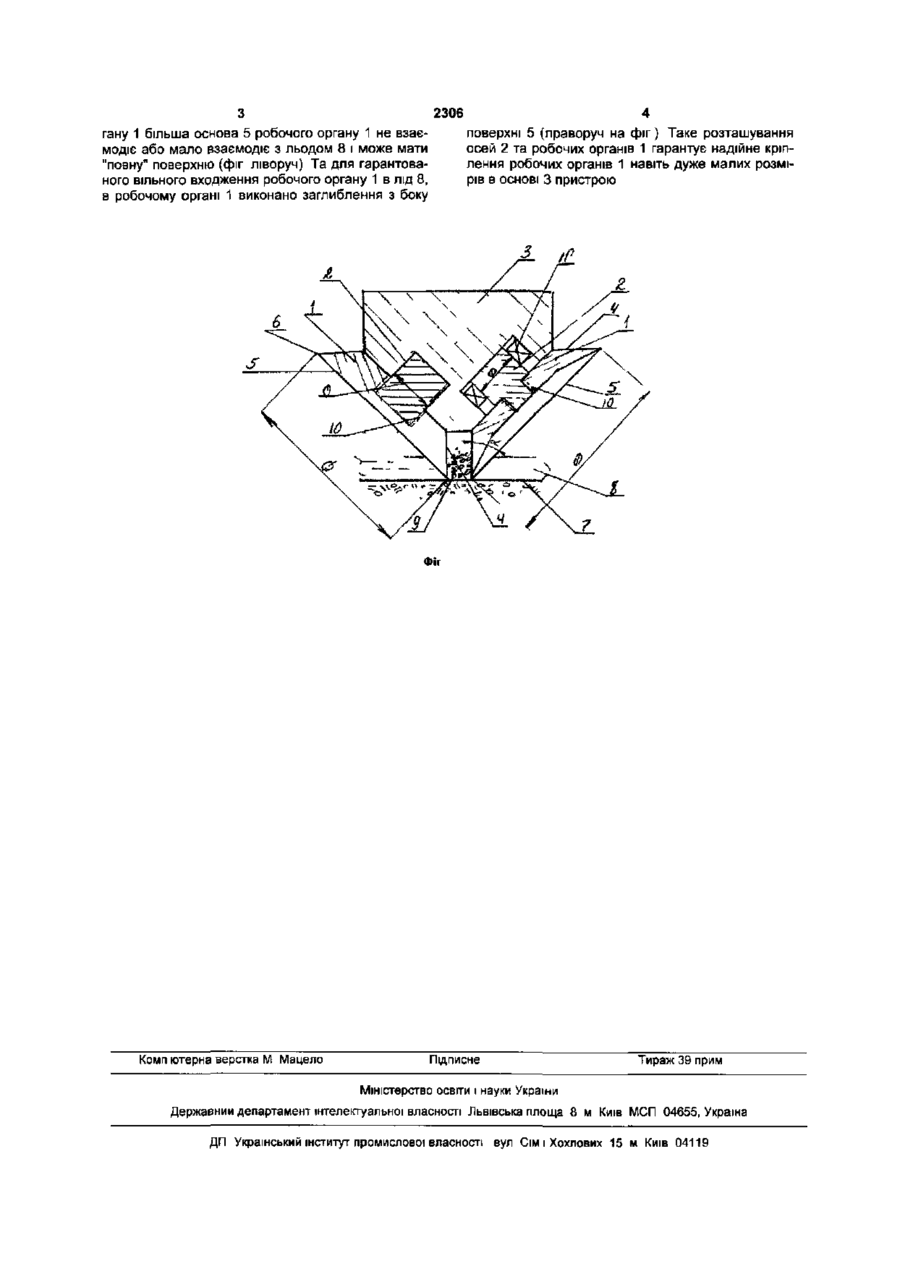

Пристрій для чищення поверхні від льоду та ущільненого снігу, що містить щонайменше один робочий орган, нахилений боковою поверхнею, розташованою під кутом до площини обертання робочого органу, вверх, а більшою основою форми робочого органу - вниз, та вісь для обертання робочого органу, нахилену переважно поперек руху робочого органу, який відрізняється тим, що робочий орган встановлений на осі роз'ємним з'єднанням. Корисна модель відноситься до засобів обробітку льоду та чищення вулиць відноситься до засобів обробітку льоду та чищення вулиць від льоду та ущільненого снігу. Відомо пристрій для чищення поверхні від льоду (Патент України №19724 Бюл.6 від 25.12.97), який містить щонайменше один робочий орган, нахилений боковою поверхнею, розташованою під кутом до площини обертання робочого органу вверх та більшою основою форми робочого органу вниз і має можливість обертання навколо нахиленої та розташованої переважно поперек рухові робочого органу, осі. Недоліком цього пристрою являється те, що робочий орган встановлено на осі з можливістю обертання навколо цієї осі. Таке розташування зумовлює необхідність фіксування робочого органу з боку більшої основи робочого органу, що веде до ускладнень при зміні розміру робочого органу. Недолік цей підсилюється при необхідності встановити ПІДШИПНИК. В основу винаходу поставлено задачу вдосконалення конструкції таким чином щоб наявність осі робочого органу не впливала на розміри робочого органу. Поставлена задача вирішується тим, що в пристрої, який містить щонайменше один робочий орган, нахилений боковою поверхнею, розташованою під кутом до площини обертання робочого органу вверх а більшою основою форми робочого органу - вниз, та вісь для обертання робочого органу, нахилену переважно поперек руху робочого органу, згідно з корисною моделлю робочий орган встановлено на осі роз'ємним з'єднанням. Для цього робочий орган може бути встановленим роз'ємним з'єднанням на осі. На фігурі показано варіант виконання пристрою в розрізі. Пристрій містить робочі органи 1 (фіг.), які своїми осями 2 встановлено в основі 3. Робочі органи 1 нахилені так, що бокова поверхня 4, яка розташована під кутом до площини обертання робочого органа 1 направлена вверх а більша основа 5 форми робочого органу 1 направлена від робочого органу 1 вниз. По лінії їх перетину може бути розташована ріжуча кромка 6, біля якої в самій нижній точці розташування робочого органу 1 бокова поверхня 4 розташована по нормалі до поверхні 7, яку очищують від льоду 8, та який розколюють на крихту 9. Вісь 2 та робочий орган 1 з'єднані, наприклад, на різьбі 10. Вісь 2 (ліворуч) може обертатися в корпусі 3 за рахунок ковзання деталей між собою, або на підшипнику 11. В такому виконанні вісь 2 своїми елементами установки займає менше місця в робочому органі 1, ніж встановлена рухомо в робочому органі 1. Пристрій використовують таким чином. Пристрій ріжучими кромками 6 робочого органу 1 встановлюють на лід 8. Переміщують основу З в напрямку перпендикулярному до листа зображення фіг. Тоді робочий орган 1 обертається своїми осями 2 в основі 3 ковзанням або на підшипниках 10 та ріжучими кромками 6 проникають в лід 8 а боковою поверхнею 4 зсуває лід 8 в сторону Таким чином лід 8 розколюють на кризту 9. Тому що осі 2 розташовані поперек рухові робочого ор CD О го CM 2306 поверхні 5 (праворуч на фіг) Таке розташування осей 2 та робочих органів 1 гарантує надійне кріплення робочих органів 1 навіть дуже малих розмірів в основі 3 пристрою гану 1 більша основа 5 робочого органу 1 не взаємодіє або мало взаємодіє з льодом 8 і може мати "повну" поверхню (фіг ліворуч) Та для гарантованого вільного входження робочого органу 1 в лід 8, в робочому органі 1 виконано заглиблення з боку І- /Р Фіг Комп ютерна верстка М Мацело Підписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності Львівська площа 8 м Київ МСП 04655, Україна ДП Український інститут промислової власності вул Сім і Хохлових 15 м Київ 04119
