Пристрій для очистки поверхні від льоду, ущільненого снігу та/або обробітку грунту

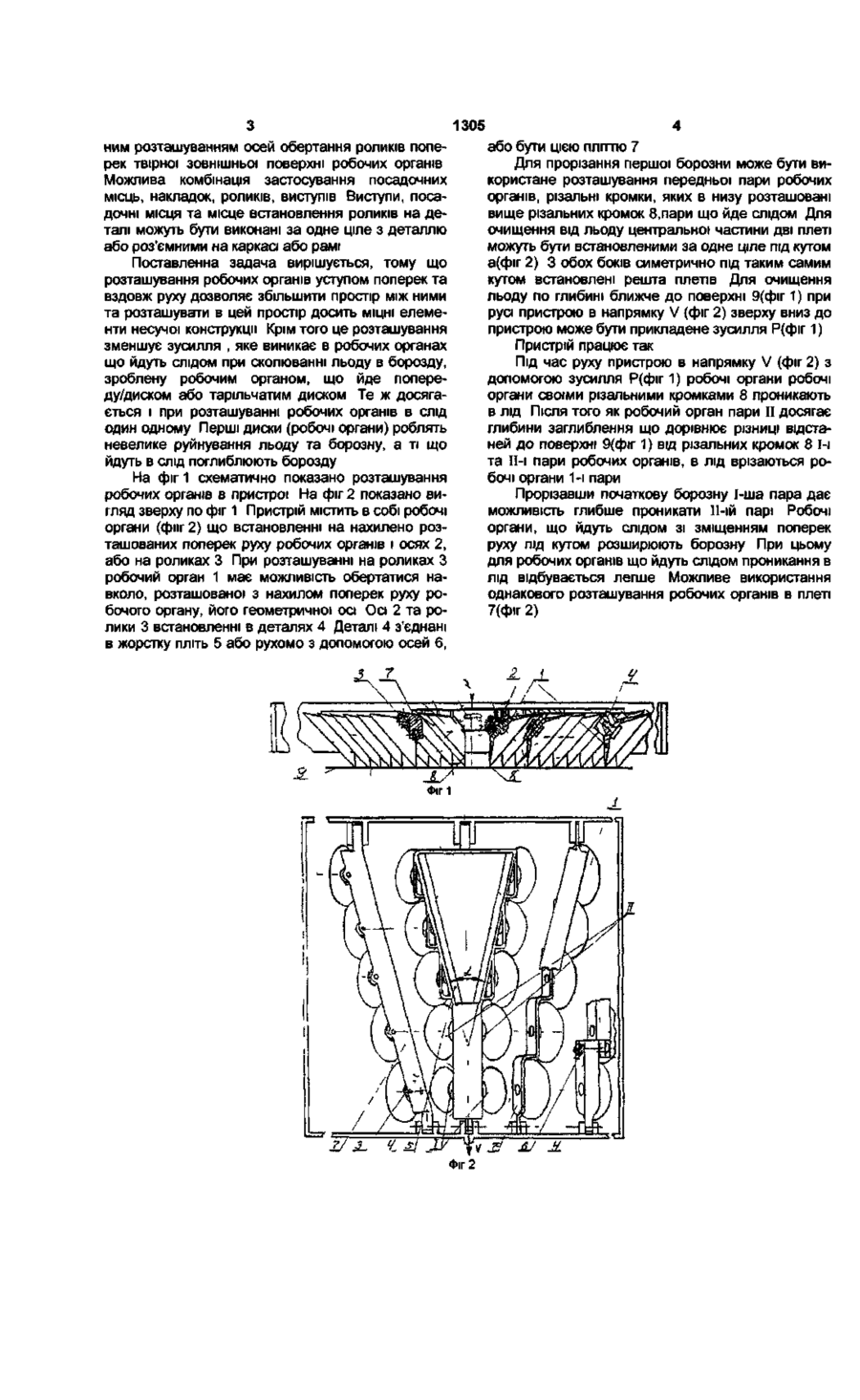

Пристрій для очистки поверхні від льоду, ущільненого снігу та/або обробітку грунту, який міс тить робочі органи, встановлені можливістю обертання навколо геометричних осей робочих органів, розташованих з нахилом та переважно поперек руху робочих органів, який відрізняється тим, що робочі органи розташовані зі зміщенням один відносно іншого поперек руху та вздовж напрямку руху Ця корисна модель належить до засобів очистки доріг, вулиць, тротуарів, аеродромів та т п від льоду, ущільненого снігу, а також для обробітку ґрунту/оранки, культивування, боронування і т п Відомий пристрій для очистки льоду та ущільненого снігу /а с 458475, бюл №6 від 15 02 89р/, який містить робочі органи встановленні з можливістю обертання на осях розташованих поперек руху пристрою Недоліком цього пристрою являється те, що осі розташовані в одній площині та, як результат, неможливість забезпечення жорсткості конструкції при близькому розташуванні робочих органів В основу корисної моделі поставлена задача удосконалення пристрою в якому формою розташування корпусних деталей або деталями забезпечується жорстке розташування робочих органів в напрямку поперек руху з найменшою відстанню між площинами, в яких лежать різальні кромки та за рахунок цього здійснюють обробіток більшої поверхні льоду, ущільненого снігу та/або ґрунту Поставлена задача вирішується тим, що в пристрої для очистки льоду та ущільненого снігу, який містить робочі органи (диски, тарільчасті диски) з різальними елементами, встановленнями з можливістю обертання навколо геометричних осей робочих органів, які мають нахилене розташування переважно поперек руху робочого органу згідно з корисною моделлю робочі органи розташовані зі зміщенням один ВІДНОСНО іншого поперек руху та вздовж напрямку руху Робочі органи можуть бути встановленнями на раму, в корпусі і т п на осях або щонайменше одному фіксуючому його положення елементі в/на деталі Деталі можуть бути з'єднаними та/або складати ланцюг для встановлення робочих органів, а також можуть бути встановлені шарнірно або на осех які забезпечують задане положення робочих органів та які дають можливість робочим органам по черзі підніматися або опускатися згідно з рельєфом покриття Для прорізання першої борозни робочі органи можуть бути розташованими слідом один за одним, а ріжуча кромка того що попереду може бути піднятою вище тої що йде слідом Для цього діаметр того що йде попереду може бути меншим ніж діаметр того що йде слідом Це також може бути досягнутим з допомогою переміщення осей їх обертання без змін діаметрів Для встановлення осей поперек руху на поверхні деталі, що розташована під кутом до напрямку руху, встановленні накладки зі скосом Скіс виконано на поверхні накладки, яка контактує з поверхнею деталі, розташованої під кутом (при цьому товща частина скосу розташована попереду, а тонша позаду) Ця ціль може бути досягнутою за допомогою згинання або штампування деталі уступами, що забезпечують необхідне розташування робочих органів або з'єднанням деталей між собою такими ж уступами жорстко або рухомо В деталі (деталях) можуть бути виконаними посадочні місця (або розташовані елементи для безвісьового розташування робочих органів) Це можуть бути посадочні місця в вигляді конусних або кривою твірною заглиблень, накладки, яка з'єднує робочий орган з деталлю, виступи на деталі, ролики які, розташовані на деталі та взаємодіють з робочим органом по малому діаметрові зрізу конусу та з переваж ю о со 1305 ним розташуванням осей обертання роликів поперек твірної зовнішньої поверхні робочих органів Можлива комбінація застосування посадочних місць, накладок, роликів, виступів Виступи, посадочні місця та місце встановлення роликів на деталі можуть бути виконані за одне ціле з деталлю або роз'ємними на каркасі або рамі Поставленна задача вирішується, тому що розташування робочих органів уступом поперек та вздовж руху дозволяє збільшити простір між ними та розташувати в цей простір досить МІЦНІ елементи несучої конструкції Крім того це розташування зменшує зусилля , яке виникає в робочих органах що йдуть слідом при сколюванні льоду в борозду, зроблену робочим органом, що йде попереду/диском або тарільчатим диском Те ж досягається і при розташуванні робочих органів в слід один одному Перші диски (робочі органи) роблять невелике руйнування льоду та борозну, а ті що йдуть в слід поглиблюють борозду На фіг 1 схематично показано розташування робочих органів в пристрої На фіг 2 показано вигляд зверху по фіг 1 Пристрій містить в собі робочі органи (фпг 2) що встановленні на нахилено розташованих поперек руху робочих органів і осях 2, або на роликах 3 При розташуванні на роликах З робочий орган 1 має можливість обертатися навколо, розташованої з нахилом поперек руху робочого органу, його геометричної осі Осі 2 та ролики 3 встановленні в деталях 4 Деталі 4 з'єднані в жорстку пліть 5 або рухомо з допомогою осей 6, Я, або бути цією пліттю 7 Для прорізання першої борозни може бути використане розташування передньої пари робочих органів, різальні кромки, яких в низу розташовані вище різальних кромок 8,пари що йде слідом Для очищення від льоду центральної частини дві плеті можуть бути встановленими за одне ціле під кутом а(фіг 2) 3 обох боків симетрично під таким самим кутом встановлені решта плетів Для очищення льоду по глибині ближче до поверхні 9(фіг 1) при русі пристрою в напрямку V (фіг 2) зверху вниз до пристрою може бути прикладене зусилля Р(фіг 1) Пристрій працює так Під час руху пристрою в напрямку V (фіг 2) з допомогою зусилля Р(фіг1) робочі органи робочі органи своїми різальними кромками 8 проникають в лід Після ТОГО ЯК робочий орган пари II досягає глибини заглиблення що дорівнює різниці відстаней до поверхні 9(фіг 1) від різальних кромок 8 1-і та ІІ-і пари робочих органів, в лід врізаються робочі органи 1 -і пари Прорізавши початкову борозну І-ша пара дає можливість глибше проникати ІІ-ій парі Робочі органи, що йдуть слідом зі зміщенням поперек руху під кутом розширюють борозну При цьому для робочих органів що йдуть слідом проникання в лід відбувається легше Можливе використання однакового розташування робочих органів в плеті 7(ф.г2) Фіг 1 2/ JL Фіг 2 1305 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет' вул Артема, 77 м Київ, 04050, Україна (044)216-32-71
