Установка для очистки води

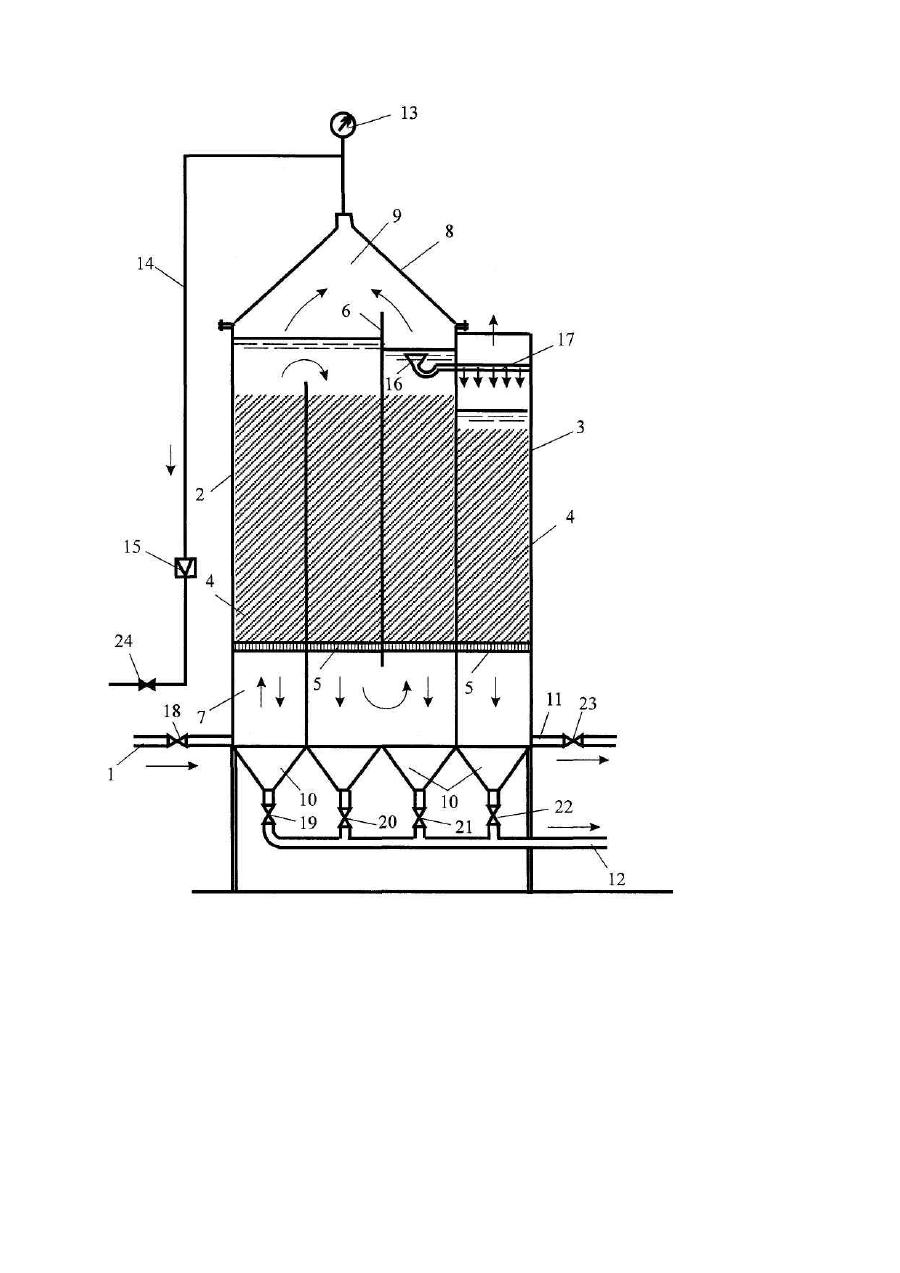

Корисна модель належить до водного господарства, а переважно до техніки очистки і відведення стічних вод. Вона може бути використана в системах промислового, комунального і сільськогосподарського водовідведення. Відома споруда для біологічного очищення стічних вод при їх протіканні через шар завантаження, поверхня якого вкрита біоплівкою з колоній аеробних мікроорганізмів, що описана в підручнику [Ковальчука В.А. "Очистка стічних вод." - Рівне: ВАТ "Рівненська друкарня", - 2002, рис.9.1], містить огороджуючі стінки, завантаження, водорозподільний і дренажний пристрої, отвори для природної вентиляції завантаження, суцільне дно, дозувальний бак, гідрозатвор, вентилятор, трубопроводи для подачі і відведення стічної води. Недоліками цієї споруди є: необхідність попереднього освітлення води у відстійниках і низька ефективність очистки, оскільки відторгнута біоплівка та мінералізовані частинки домішок виносяться зі стічною водою. Найближчим аналогом по технічній суті є ["Установка для очистки води", що описана в патенті на винахід № 76632 від 15.08.2006р., бюл. №8], яка містить резервуар, всередині якого встановлено вертикальні перегородки, що ділять резервуар на вертикальні коридори, всередині яких розміщено тонковолокнисте завантаження, закріплене на колосниковій решітці. Зверху резервуар герметично закрито конусною кришкою із газозбірником під нею, а знизу обладнано конусними днищами для сповзання осаду. До резервуара підключено трубопроводи подачі вихідної стічної рідини, відведення очищеної води, відведення газів і скидання осаду. Цю установку оснащено манометром, регулятором тиску, засувками та вентилем для управління її роботою. Недоліками цієї установки є: складність рівномірного розміщення волокон завантаження всередині коридорів внаслідок їх злипання між собою при фільтруванні стічних вод та неможливість додаткового очищення стічних вод за допомогою аеробних мікроорганізмів. В основу корисної моделі поставлено задачу в установці для очистки води шляхом обладнання її новими елементами забезпечити стале і глибоке анаеробно-аеробне очищення стічної рідини, значно підвищуючи ефективність і надійність роботи установки та покращуючи якість очищеної води. Поставлена задача вирішена тим, що установка для очистки води обладнана анаеробним і аеробним фільтрами, всередині яких розміщене жорстке блочне завантаження, встановлене на колосниковій решітці, арматурою для забору та аерації стічної рідини. Дана установка пояснюється кресленням, де на фігурі зображено її загальний вигляд. Установка містить резервуар з анаеробним 2 і аеробним 3 фільтрами, всередині яких розміщене жорстке блочне завантаження 4 на колосниковій решітці 5. Анаеробний фільтр 2 розділено перегородками 6 на вертикальні коридори 7, зверху герметично закрито конусною кришкою 8, під якою встановлено газозбірник 9, а знизу обидва фільтри мають конусні днища 10 для сповзання осаду. До фільтрів підключено трубопроводи подачі вихідної стічної рідини 1, відведення очищеної води 11, скидання осаду 12 і відведення газів 14. Установка оснащена манометром 13, регулятором тиску 15, водоприймальною воронкою з гідрозатвором 16, аератором 17, засувками 18-23 та вентилем 24 для управління її роботою. Установка працює наступним чином. Вихідна стічна рідина після механічної очистки надходить на установку трубопроводом 1 на анаеробний фільтр 2, з якого через гідрозатвор 16 та аератор 17 надходить на аеробний фільтр 3. Всередині фільтрів на колосниковій решітці 5 встановлено жорстке блочне завантаження 4 із закріпленими на ньому відповідно анаеробними і аеробними мікроорганізмами. В анаеробному фільтрі 2 проходить процес анаеробного очищення стічної рідини з виділенням газів, що надходять в газозбірник 9, а в аеробному фільтрі 3 проходить процес аеробного доочищення стічної води, яку відводять трубопроводом 11. Мінеральний осад, що сповзає в конусні днища 10, скидають трубопроводом 12, а утворений біогаз відводять трубопроводом 14 для його використання. Контроль за роботою установки здійснюють за допомогою манометра 13 і регулятора тиску 15. Управління роботою установки здійснюють за допомогою засувок 18-23. Перевага запропонованої установки полягає в тому, що завдяки використанню у фільтрах жорсткого блочного завантаження, розміщеного на колосниковій решітці, значно підвищено надійність роботи установки, а включення в технологічну схему аеробного фільтра значно покращує ефективність очистки і якість очищеної води.
