Установка для знезалізнення води

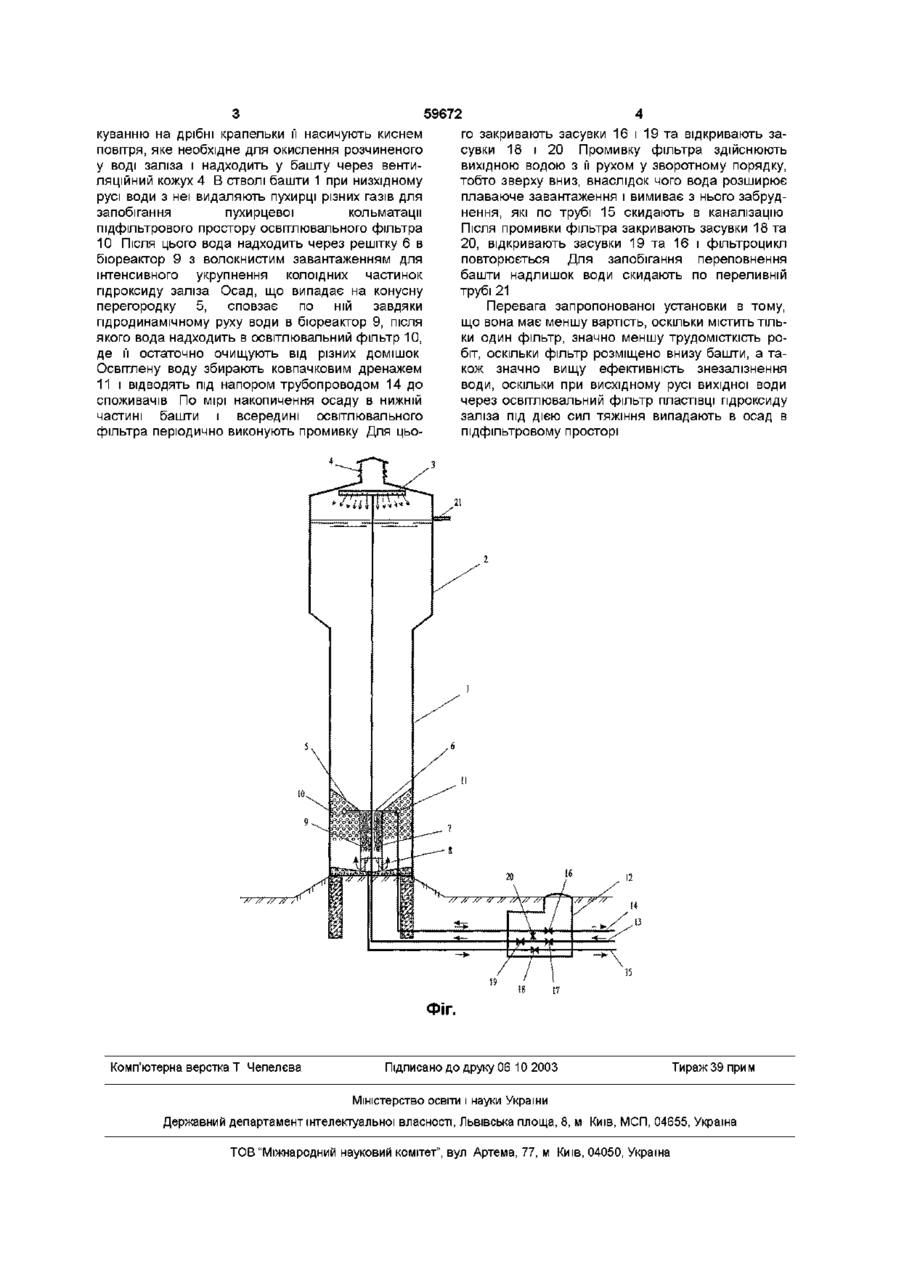

Установка для знезалізнення води, яка містить ствол водонапірної башти з баком, всереди Запропонований винахід належить до області водного господарства, а переважно до техніки очистки води від розчинених форм заліза Він може бути використаний в системах промислового, комунального та сільськогосподарського водопостачання Відома установка для знезалізнення води, що описана в статті Журба М Г , Ивлева Г А , Говорова Ж М , Жаворонкова В И , Козина А К , Колядкин Г С Кондиционирование подземных вод, содержащих активные и биогенные элементы// Водоснабжение и санитарная техника 2002, №8 - с 611, містить бюреактор, пдроавтоматичний фільтр АФПЗ - 4м, проміжний резервуар знезалізненої води та насос підкачки Недоліками цієї установки є велика будівельна вартість та недостатня ефективність очистки Найближчим аналогом по технічній суті є установка для знезалізнення води авторів Муромцева Л М і Хоружого П Д, що описана в патенті України на винахід №19414 від 25 12 1997р. яка містить водонапірну башту із стволом та баком, трубопроводи для подачі вихідної і відведення очищеної води, трубопровід для скидання осаду в каналізацію, аератор, контактний фільтр із крупнозернистого плаваючого завантаження, що утримується перфорованою перегородкою та освітлювальний фільтр із мілкозернистого плаваючого завантаження, який розташований в нижній частині ствола башти і обладнаний розподільчою та середньою і нижньою дренажними системами Недоліками цієї установки є необхідність встановлення двох фільтрів, що збільшує вартість ні яких розміщені аератор та просвітлювальнии фільтр з плаваючим завантаженням та ковпачковим дренажем, трубопроводи для подачі вихідної, відведення очищеної води та скидання осаду, яка відрізняється тим, що просвітлювальнии фільтр з плаваючим завантаженням і конусною перегородкою оснащений бюреактором на опорах з волокнистим завантаженням, прикріпленим до решітки установки, складність монтажу контактного фільтра у верхній частині ствола башти та невелика ефективність знезалізнення води при великій тривалості "зарядки" фільтрів В основу винаходу поставлено задачу в установці для знезалізнення води шляхом спрощення конструкції та обладнання її новими елементами забезпечити можливість зменшення вартості установки і трудомісткості монтажних робіт, а також підвищення ефективності знезалізнення води Поставлена задача вирішена тим, що в установці для знезалізнення води, що містить аератор під дахом водонапірної башти, трубопроводи для подачі вихідної, відведення очищеної води та скидання осаду встановлено освітлювальний фільтр, обладнаний бюреактором з волокнистим завантаженням і конусною перегородкою, що утримує дрібнозернисте плаваюче завантаження від спливання Дана установка пояснюється кресленням, де на фігурі зображений и загальний вигляд Установка містить ствол водонапірної башти 1 з баком 2, під дахом розміщено аератор 3, до якого підведений трубопровід вихідної води 13 Всередині освітлювального фільтра 10 розміщено на опорах 8 бюреактор 9 з волокнистим завантаженням 7 Освітлювальний фільтр оснащений ковпачковим дренажем 11, трубопроводами відведення фільтрованої води 14 та скидання осаду 15 В колодязі 12 розміщено засувки 16-20 для управління роботою установки Установка працює наступним чином Вихідна вода від джерела водопостачання по трубопроводу 13 надходить в аератор 3, де завдяки розбриз (О ю 59672 куванню на дрібні крапельки її насичують киснем повітря, яке необхідне для окислення розчиненого у воді заліза і надходить у башту через вентиляційний кожух 4 В стволі башти 1 при низхідному русі води з неї видаляють пухирці різних газів для запобігання пухирцевої кольматацм підфільтрового простору освітлювального фільтра 10 Після ЦЬОГО вода надходить через решітку 6 в бюреактор 9 з волокнистим завантаженням для інтенсивного укрупнення колоїдних частинок гідроксиду заліза Осад, що випадає на конусну перегородку 5, сповзає по ній завдяки гідродинамічному руху води в бюреактор 9, після якого вода надходить в освітлювальний фільтр 10, де її остаточно очищують від різних домішок Освітлену воду збирають ковпачковим дренажем 11 і відводять під напором трубопроводом 14 до споживачів По мірі накопичення осаду в нижній частині башти і всередині освітлювального фільтра періодично виконують промивку Для цьо го закривають засувки 16 і 19 та відкривають засувки 18 і 20 Промивку фільтра здійснюють вихідною водою з її рухом у зворотному порядку, тобто зверху вниз, внаслідок чого вода розширює плаваюче завантаження і вимиває з нього забруднення, які по трубі 15 скидають в каналізацію Після промивки фільтра закривають засувки 18 та 20, відкривають засувки 19 та 16 і фільтроцикл повторюється Для запобігання переповнення башти надлишок води скидають по переливній трубі 21 Перевага запропонованої установки в тому, що вона має меншу вартість, оскільки містить тільки один фільтр, значно меншу трудомісткість робіт, оскільки фільтр розміщено внизу башти, а також значно вищу ефективність знезалізнення води, оскільки при висхідному русі вихідної води через освітлювальний фільтр пластівці гідроксиду заліза під дією сил тяжіння випадають в осад в підфільтровому просторі tt I T Фіг. Комп'ютерна верстка Т Чепелєва Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
