Установка для очистки води

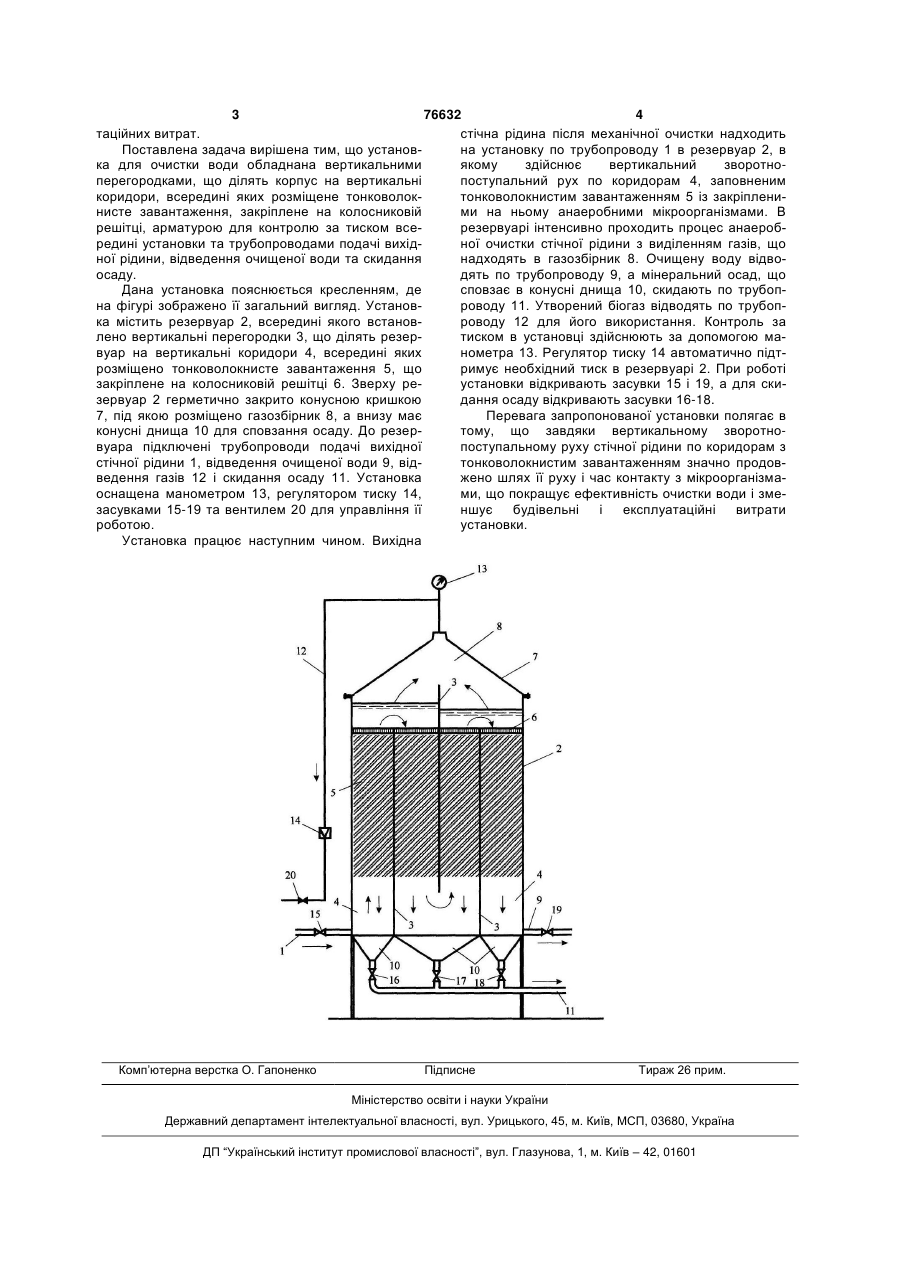

Установка для очистки води, яка містить резервуар, всередині якого розміщено перегородки для відокремлення рідини від біомаси та пузирів біогазу, трубопроводи для подачі вихідної рідини, відведення очищеної води, скидання осаду та відведення біогазу, яка відрізняється тим, що перегородки ділять резервуар на вертикальні коридори, заповнені тонковолокнистим завантаженням з іммобілізованими анаеробними мікроорганізмами, що закріплене на колосниковій решітці, і установка оснащена арматурою для контролю та регулювання тиску в резервуарі. Цей винахід належить до водного господарства, а переважно до техніки очистки і відведення стічних вод. Він може бути використаний в системах промислового, комунального і сільськогосподарського водовідведення. Відома споруда для анаеробного зброджування сирого осаду стічних вод, надлишкового активного мулу чи біоплівки, а також їх сумішей (метантенк), що описана в підручнику [Ковальчука В.А. "Очистка стічних вод." - Рівне: ВАТ "Рівненська друкарня", - 2002, рис.14.29], містить корпус з центральною трубою, горловиною і газовим ковпаком, завантажувальну і вивантажувальну камери, насос для перемішування вмісту метантенка та його спорожнення з всмоктувальним і напірним трубопроводами, а також інжектор для підігрівання осаду в метантенку. Недоліками цієї споруди є: велика будівельна вартість, складність експлуатації і низька ефективність роботи, оскільки анаеробні процеси очистки використовуються лише на стадії обробки осадів стічних вод. Найближчим аналогом по технічній суті є анаеробний біореактор для метанового зброджування меласної браги спиртових заводів, що описана в статті: [Кошель М.И., Каранов Ю.А., Чабан Н.Б., Рудая В.В., Заболотная Г.М., Добриловский Б.В., Купчик О.М. "Биохимическая очистка концентрированных сточных вод спиртовых заводов." - Зб. доповідей Міжнародного конгресу "ЕТЕВК - 2001", Ялта, 2001р., - с.237-239], що містить корпус з перегородками, кришкою і газозбірником, труби для підведення вихідної і відведення очищеної рідини та відведення газів. Перегородки встановлені під певним кутом, що сприяє відокремленню від біомаси рідини та пухирців біогазу, а мікроорганізми іммобілізовані на утворених із осаду гранулах. Недоліком цієї установки є її велика висота, велика будівельна вартість і необхідність створення для закріплення анаеробних мікроорганізмів відповідних гранул, що вимагає певного часу і відповідної якості стічної рідини. В основу винаходу поставлено задачу в установці для очищення стічної води шляхом обладнання її новими елементами для роботи в напірному режимі забезпечити сталу і глибоку анаеробну очистку стічної рідини та її відведення при значному зменшенні будівельних та експлуа (19) UA (11) 76632 (13) C2 (21) 20041210558 (22) 21.12.2004 (24) 15.08.2006 (46) 15.08.2006, Бюл. № 8, 2006 р. (72) Хоружий Петро Данилович, Хомутецька Тетяна Петрівна, Хоружий Віктор Петрович, Чорнокозинський Аркадій Васильович (73) ІНСТИТУТ ГІДРОТЕХНІКИ І МЕЛІОРАЦІЇ УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК (56) UA 9097, 30.09.1996 UA 9117, 30.09.1996 SU 1286538 A, 30.01.1987 US 6776903 B2, 17.08.2004 US 6673243 B2, 06.01.2004 JP 60087896 A, 17.05.1985 JP 01070192 A, 15.03.1989 JP 60244396 A, 04.12.1985 3 76632 4 таційних витрат. стічна рідина після механічної очистки надходить Поставлена задача вирішена тим, що установна установку по трубопроводу 1 в резервуар 2, в ка для очистки води обладнана вертикальними якому здійснює вертикальний зворотноперегородками, що ділять корпус на вертикальні поступальний рух по коридорам 4, заповненим коридори, всередині яких розміщене тонковолоктонковолокнистим завантаженням 5 із закріпленинисте завантаження, закріплене на колосниковій ми на ньому анаеробними мікроорганізмами. В решітці, арматурою для контролю за тиском всерезервуарі інтенсивно проходить процес анаеробредині установки та трубопроводами подачі вихідної очистки стічної рідини з виділенням газів, що ної рідини, відведення очищеної води та скидання надходять в газозбірник 8. Очищену воду відвоосаду. дять по трубопроводу 9, а мінеральний осад, що Дана установка пояснюється кресленням, де сповзає в конусні днища 10, скидають по трубопна фігурі зображено її загальний вигляд. Установроводу 11. Утворений біогаз відводять по трубопка містить резервуар 2, всередині якого встановроводу 12 для його використання. Контроль за лено вертикальні перегородки 3, що ділять резертиском в установці здійснюють за допомогою мавуар на вертикальні коридори 4, всередині яких нометра 13. Регулятор тиску 14 автоматично підтрозміщено тонковолокнисте завантаження 5, що римує необхідний тиск в резервуарі 2. При роботі закріплене на колосниковій решітці 6. Зверху реустановки відкривають засувки 15 і 19, а для скизервуар 2 герметично закрито конусною кришкою дання осаду відкривають засувки 16-18. 7, під якою розміщено газозбірник 8, а внизу має Перевага запропонованої установки полягає в конусні днища 10 для сповзання осаду. До резертому, що завдяки вертикальному зворотновуара підключені трубопроводи подачі вихідної поступальному руху стічної рідини по коридорам з стічної рідини 1, відведення очищеної води 9, відтонковолокнистим завантаженням значно продовведення газів 12 і скидання осаду 11. Установка жено шлях її руху і час контакту з мікроорганізмаоснащена манометром 13, регулятором тиску 14, ми, що покращує ефективність очистки води і змезасувками 15-19 та вентилем 20 для управління її ншує будівельні і експлуатаційні витрати роботою. установки. Установка працює наступним чином. Вихідна Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
