Фіксована лінійка

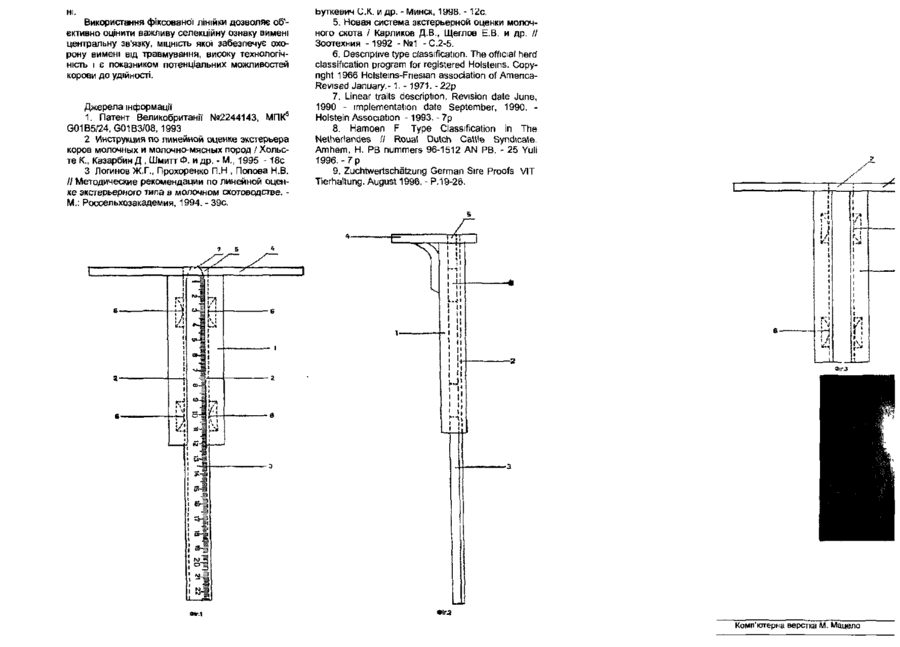

Фіксована лінійка для вимірювання глибини борозни центральної зв'язки вимені корів, що складається із рамки, усередині якої між направляючими паралельними пазами рухається лінійка, що має метричні поділки в міліметрах, яка відрізняється тим, що має рамку, з'єднану з обмежуючою пластиною, у якій є отвір для руху метричної лінійки, а у бокових паралельних пазах рамки вмонтовані з кожного боку по дві пластинчасті пружини, опір згину яких фіксує лінійку. Винахід відноситься до сільського господарства, зокрема, вимірювання лінійних ознак екстер'єру корів молочних і комбінованих порід. ВІДОМІ у світі способи оцінки корів за екстер'єрним типом [2-9] не повідомляють про використання аналогічного пристрою для вимірювання глибини борозни центральної'зв'язки вимені. Прототипом даного вимірювального пристрою за системою дії є "Регульований квадрат" [1], який складається із вставної фасонної ручки з направляючою типу "хвіст ластівки" та вставної фасонної планки Ручка має зміщену підпружинену деталь, яка взаємодіє з одним із пари паралельних пазів. Фасонна планка має метричну шкалу. Відомий прилад, обраний як прототип, не може використовуватись для вимірювання глибини центральної зв'язки вимені, так як фасонна ручка і фасонна планка знаходяться в одній площині, що не дозволяє зафіксувати ні прилад ні лінійку і забезпечити взяття проміру В основу винаходу поставлена задача' забезпечення точності вимірювання глибини борозни центральної зв'язки вимені корів та зручності у використанні в умовах передбачених правилами техніки безпеки при роботі з тваринами. Поставлена задача вирішується тим, що запропонований вимірювальний пристрій дозволяє вимірювати глибину борозни центральної зв'язки з чної лінійки чітко фіксується боковими пластинчастими пружинами ВІДПОВІДНО до глибини борозни Запропонована конструкція забезпечує жорстку фіксацію рухомої лінійки в процесі переміщення пристрою, точність проміру ознаки, зручність у використанні та охорону експерт-бонітера від травмування тваринами із злим норовом Суть запропонованого винаходу пояснюється (фіг 1, 2), на яких зображено вимірювальний пристрій Фіксована лінійка складається із рамки 1 (фіг.З) усередині якої між направляючими паралельними пазами 2 рухається лінійка 3 {фіг 4), що має метричні поділки в міліметрах. Рамка 1 з'єднується з обмежуючою пластиною 4 у якій є отвір 5 для руху метричної ЛІНІЙКИ. У бокових паралельних пазах рамки вмонтовані з кожного боку по дві пластинчасті пружини 6 Початок лінійки з нульовою позначкою має округлену форму 7, обернено протилежну формі борозни центральної зв'язки вимені. Нульове значення метричної ЛІНІЙКИ 7 знаходиться на одному рівні з площиною обмежуючої пластини 4. Використовується вимірювальний пристрій таким чином (фіг.5). Обмежуюча пластина 4 притискується у визначеному МІСЦІ виміру статі так, щоб рухома лінійка 3 знаходилась в центрі між лівою і правою CO CM HI. Використання фіксованої лінійки дозволяє об'єктивно оцінити важливу селекційну ознаку вимені центральну зв'язку, МІЦНІСТЬ якої забезпечує охорону вимені від травмування, високу технологічність і є показником потенціальних можливостей корови до удійності. Джерела інформації 1. Патент Великобританії №2244143, МПК5 G01B5/24, G01B3/08, 1993 2 Инструкция по линейной оценке экстерьера коров молочных и молочно-мясных пород / Хольсте К., Казарбин Д , ШмиттФ. и др. - М., 1995 - 18с 3 Логинов Ж.Г., Прохоренко П.Н , Попова Н.В. // Методические рекомендации по линейной оценке экстерьерного типа в молочном скотоводстве. М.: Россельхозакадемия, 1994. - 39с. Ьуткевич U.K. и др. - Минск, 1998. - 12с. 5. Новая система экстерьерной оценки молочного скота / Карликов Д.В., Щеглов Е.В. и др. // Зоотехния -1992 - №1 -С.2-5. 6. Descriptive type classification. The official herd classification program for registered Holsteins. Copyright 1966 Holsteins-Fnesian association of AmericaRevised January.-1. -1971. -22p 7. Linear traits description. Revision date June, 1990 - implementation date September, 1990. Holstein Association -1993. - 7p 8. Hamoen F Type Classification in The Netherlandes // Roual Dutch Cattle Syndicate. Amhem, H. PB nummers 96-1512 AN PB. - 25 Yuli 1996.-7p 9. Zuchtwertschatzung German Sire Proofs VIT Tierhaltung. August 1996. - P.19-26. •44 її •а ...в Oriri Комп'ютерна верстка М. Мацело
