Форсунка для розпилення рідини

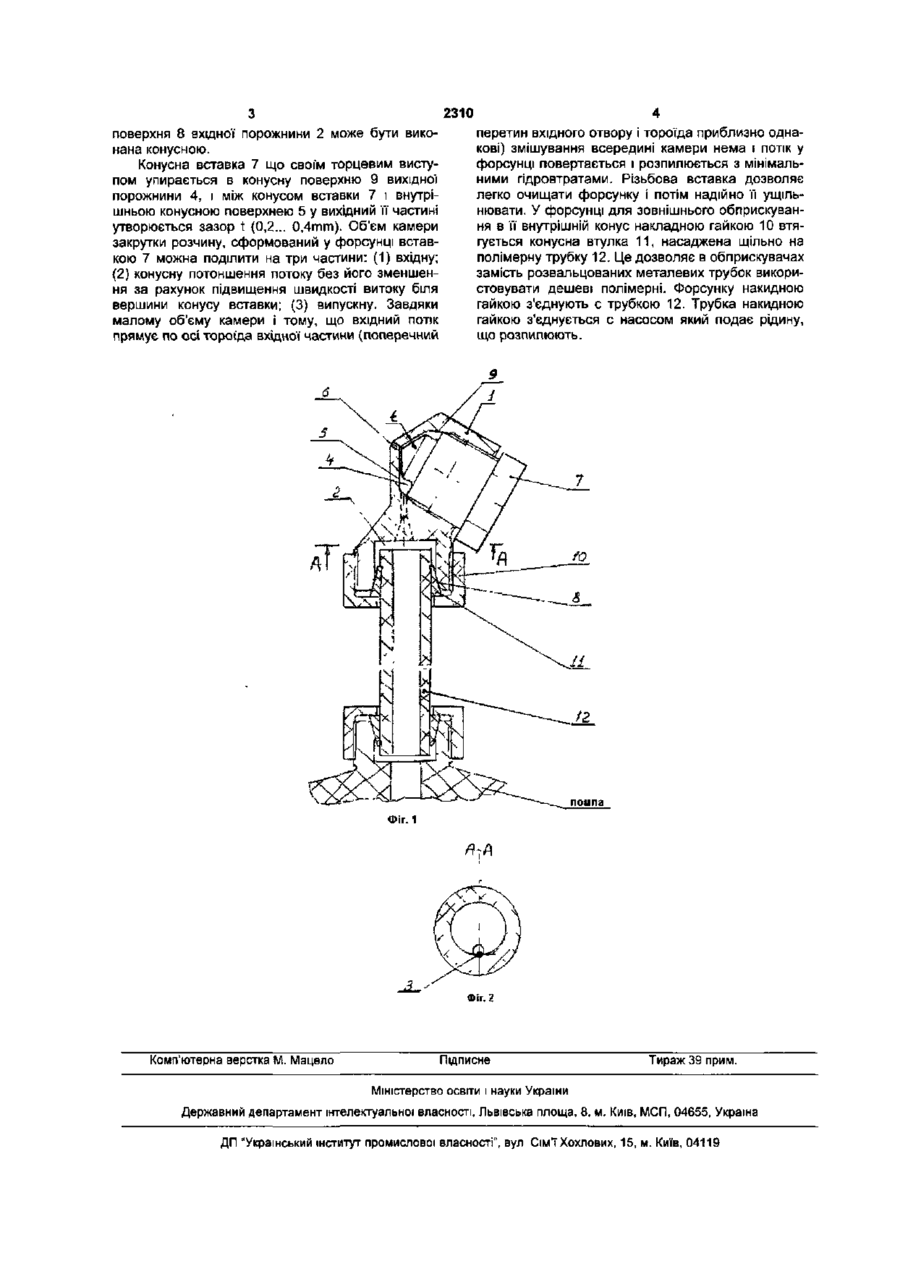

1 Форсунка для розпилення рідини, що містить корпус, який має вхідну порожнину з вхідним отвором, вихідну порожнину, внутрішня поверхня якої виконана конусною, на вершині якої розташо ваний вихідний отвір, а також конусну вставку, яка виконана з можливістю рознімання з вихідною порожниною, яка відрізняється тим, що вхідна порожнина розташована під кутом 20-90° до вихідної, а вхідний отвір зміщений відносно осі вхідної порожнини на половину її внутрішнього діаметра. 2. Форсунка за п. 1, яка відрізняється тим, що внутрішня поверхня вхідної порожнини виконана конусною. 3. Форсунка за п. 1 або 2, яка відрізняється тим, що вона виконана з полімерного матеріалу. Корисна модель відноситься до пристроїв для розпилення рідини і може бути використана для ХІМІЧНОГО захисту рослин обприскуванням, а також в інших випадках мілкодисперсного розпилу рідини. Відома форсунка, яка має корпус з внутрішньою конусною поверхнею і вихідним отвором на вершині конусу t конусну вставку, у якої канали подання рідини виконані в корпусі (див. А.С. СРСР №1763039 А1, кл. В05В1/34 1992). Недоліком відомої форсунки є значні гідровтрати при роботі. За прототип прийнята форсунка для розпилення рідини, яка містить корпус що має вхідну порожнину з вхідним каналом, вихідну порожнину, внутрішня поверхня якої виконана конусною, на вершині якої розташований вихідний отвір, а також конусну вставку, яка виконана з можливістю роз'єму з вихідною порожниною Вхідна і вихідна порожнини розташовані співвісно (див. А.С. СРСР №1808392 А1,кп. В05В1/34, 1993). Недоліком прототипу є значні пдровтрати завдяки звуженню, повороту і змішуванню окремих мілких струмочків в каналах камери закрутки, а також труднощі очищення форсунки від забруднень. В основу корисної моделі покладено завдання підвищення продуктивності, зручності в роботі, поліпшення якості розпилу, зменшення (до незначних) зусиль на руки при обприскуванні ручною помпою. Для вирішення завдання запропонована форсунка для розпилення рідини, що містить корпус, який має вхідну порожнину з вхідним отвором, вихідну порожнину, внутрішня поверхня якої1 виконана конусною, на вершині якої розташований вихідний отвір, а також конусну вставку, яка виконана з можливістю роз'єму з вихідною порожниною, у якій, згідно з корисною моделлю, вхідна порожнина розташована під кутом 20-90° до вихідної, а вхідний отвір зміщений відносно вісі вхідної порожнини на половину її внутрішнього діаметра. Для підвищення надійності з'єднання внутрішня поверхня вхідної порожнини виконана конусною. Для зовнішнього розпилу, тобто, коли форсунка використовується не для опалення чи в двигунах, корпус і вставка форсунки виконані з полімерного матеріалу. На фіг 1 показаний загальний вигляд форсунки для зовнішнього розпилу. На фіг.2 - переріз А-А. Форсунка для розпилення рідини, містить корпус 1, який має вхідну порожнину 2 з вхідним отвором 3, вихідну порожнину 4, внутрішня поверхня 5 якої виконана конусною, на вершині якої розташований вихідний отвір 6, а також конусну вставку 7, яка виконана з можливістю роз'єму з вихідною порожниною 4, Вхідна порожнина 2 розташована під кутом 20-90° до вихідної 4, а вхідний отвір 3 зміщений відносно вісі вхідної порожнини 2 на половину її внутрішнього діаметра. Внутрішня СО CM 2310 поверхня 8 вхідної порожнини 2 може бути виконана конусною. Конусна вставка 7 що своїм торцевим виступом упирається в конусну поверхню 9 вихідної порожнини 4, і між конусом вставки 7 і внутрішньою конусною поверхнею 5 у вихідний її частині утворюється зазор t (0,2... 0,4mm). Об'єм камери закрутки розчину, сформований у форсунці вставкою 7 можна поділити на три частини: (1) вхідну; (2) конусну потоншення потоку без його зменшення за рахунок підвищення швидкості витоку біля вершини конусу вставки; (3) випускну. Завдяки малому об'єму камери І тому, що вхідний потік прямує по осі тороіда вхідної частини (поперечний перетин вхідного отвору і тороїда приблизно однакові) змішування всередині камери нема і потік у форсунці повертається і розпилюється з мінімальними гідровтратами. Різьбова вставка дозволяє легко очищати форсунку і потім надійно її ущільнювати. У форсунці для зовнішнього обприскування в її внутрішній конус накладною гайкою 10 втягується конусна втулка 11, насаджена щільно на полімерну трубку 12. Це дозволяє в обприскувачах замість розвальцованих металевих трубок використовувати дешеві полімерні. Форсунку накидною гайкою з'єднують с трубкою 12. Трубка накидною гайкою з'єднується с насосом який подає рідину, що розпилюють. Фіг. 2 Комп'ютерна верстка М. Мацело Підписне Тираж 39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'їХохлових, 15, м. Київ, 04119
