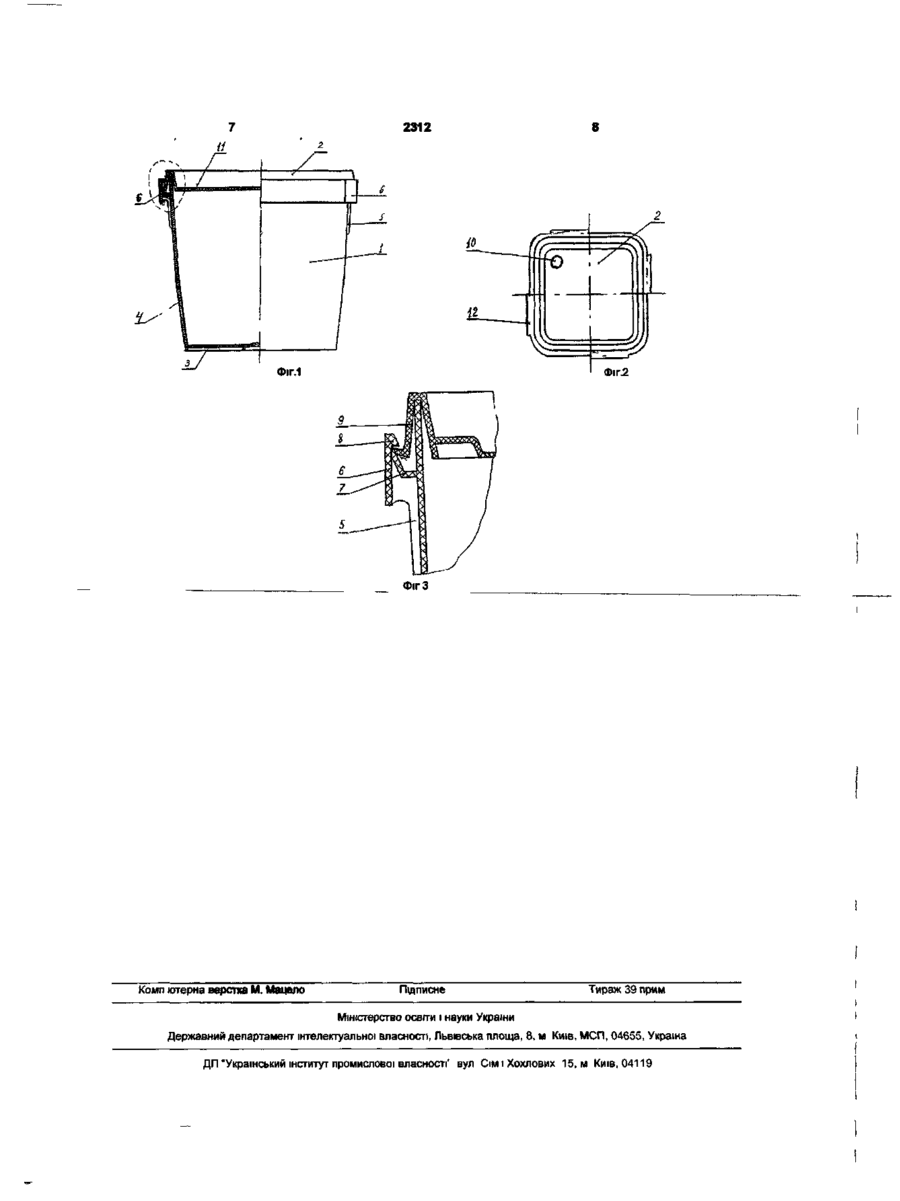

Ємкість для пакування і зберігання харчових і технічних продуктів

1 Ємкість ДЛЯ пакування і зберігання харчових і технічних продуктів, яка містить корпус із кришкою, що не виступає за габарити корпусу, причому останній утворений плоскими похилими до днища стінками, сполученими між собою криволінійними поверхнями таким чином, що в перерізі, рівнобіжному днищу, корпус має форму прямокутника або квадрата з округленими кутами, по ЗОВНІШНІХ округлених кутах корпусу в його верхній частині розташовані ребра-упори, при цьому корпус і кришка виконані з можливістю герметичного з'єднання по шляху замкового з'єднання, що розташований по периметру ємкості, який відрізняється тим, що твірна криволінійної поверхні в зоні округлених кутів корпусу всередині корпусу є прямою ЛІНІЄЮ, а по ЗОВНІШНІЙ стороні корпусу, при наймні в нижній частині корпусу, є опуклою кривою, замкове з'єднання виконане у вигляді такого, що відходить від стінок буртика з ущільнювальним валиком на внутрішній стороні, з'єднаного з стінкою ємкості елементом складної форми з утворенням гнізда для вщбортовки кришки, при цьому кришку виконано, щонайменше, з одною горловиною 2 Ємкість ПО П 1, яка відрізняється тим, що ребра-упори з'єднують буртик з стінкою 3 Ємкість ПО П 1, яка відрізняється тим, що стінки корпусу утворені принаймні сукупністю двох похилих до днища стінками Корисна модель відноситься до тари багаторазового використання, яка призначена для збереження різних сипучих, рідких або твердих матеріалів, товарів, виробів у тому числі технічних продуктів, а також продуктів харчування Корисна модель може бути використана для упакування і 4 Ємкість ПО П 1 , яка відрізняється тим, що кришку виконано з двома горловинами, розташованими по діагоналі кришки 5 Ємкість по п 1 або 2, яка відрізняється тим, що горловина не виступає за габарити кришки 6 Ємкість по п 1 або 2, яка відрізняється тим, що кожна горловина має елемент, який запобігає несанкціонованому вторинному використанню 7 Ємкість ПО П 4, яка відрізняється тим, що елемент, який запобігає несанкціонованому вторинному використанню виконаний з можливістю його заміни для кількаразового використання ємкості 8 Ємкість ПО ПП 1-5, яка відрізняється тим, що кожна горловина має елемент, який забезпечує рівномірне витікання продукту без виплесків 9 Ємкість ПО ПП 1-6, яка відрізняється тим, що горловину виконано з еластичним наконечником, який витягається назовні при її розкритті 10 Ємкість ПО П 1, яка відрізняється тим, що, щонайменше, одна стінка ємкості і кришка виконані з отворами для опломбування 11 Ємкість ПО П 1, яка відрізняється тим, що зовнішня поверхня кришки виконана з поглибленням, яке повторює розміри форми днища корпусу для можливості установки ємкостей одна на другу 12 Ємкість ПО П 1, яка відрізняється тим, що у верхній частині корпусу на його стінках виконані виступи для знімної ручки, причому виступи на протилежних сторонах корпусу зміщені щодо осі симетрії перерізу корпусу в різні сторони 13 Ємкість ПО П 1, яка відрізняється тим, що корпус і кришка виготовлені з поліетилену литтям ПІД ТИСКОМ 14 Ємкість ПО П 1, яка відрізняється тим, що висота корпусу складає від 40 до 1550 мм 15 Ємкість ПО П 1, яка відрізняється тим, що днище з зовнішньої сторони має виступи збереження будь-якої продукції, що вимагає герметичності упакування Відомий універсальний контейнер для холодних харчових продуктів, що містить ємність, кришку і з'єднуючий замок, який складається їх двох ободів, що виконані один - з виступаючим поясом, СО CM 2312 а інший з кишенею, що є замикаючою ланкою замка, при цьому обід кришки виконаний у вигляді двох гофр, що мають у перетині пружну гнучкість причому увігнута гофра розташована по периметру кришки і має укорочену крайку з нахилом, а обід ємності виконаний з кишенею, твердою у перетині, що має можливість сполучатися з поверхнями гофр кришки, а на ЗОВНІШНІЙ СТІНЦІ ЄМНОСТІ всере дині кишені зверху виконано обід із внутрішнім ухилом і прямим уступом до похилої площини, що відповідає ухилу крайки обода і кришки, причому названий уступ розташований на висоті, що відповідає пружній фіксації площини похилої крайки обода кришки і герметичного замикання поверхонь, гофр кришки і кишені ємності, а розмикання сполучених поверхонь ободів кришки і ємності здійснюється відгином назовні ободка кишені ємності, що має під уступом перетин з шарнірнопружною гнучкістю і розфіксацією площин уступу ободка і похилої крайки По ЗОВНІШНІХ радіусних кутах ємності контейнера розташовані поздовжні упори, що при транспортуванні як оборотна тара "одна в одну" фіксують ємності без заклинювання (див свідоцтво Російської Федерації на корисну модель №9694, A47J47/02, опубл 16 05 99) Відомий також контейнер універсальний, який містить корпус з похилими до днища стінками, верхній край яких виконано з відбортовкою, яка взаємодіє з відбортовкою кришки, при цьому відбортовка стінок контейнера виконана у вигляді жолоба з зубцем, зверненим всередину, вщбортовку кришки виконано зиґзаґоподібної форми, край якої скошений під кутом для взаємодії з зубцем на стінках жолоба з можливістю утворення замкового з'єднання по всьому периметру контейнера, причому внутрішні поверхні зиґзаґоподібної форми кришки взаємодіють з верхньою гранню Зовнішня поверхня стінок контейнера зверху по кутах має вертикальні упори, які обмежують посадку порожніх контейнерів один в один і такими, що запобігають заклинюванню контейнерів, полегшуючи їхнє рознімання при необхідності (див свідоцтво Російської Федерації на корисну модель №12682, B65D6/00, опубл 10 08 99) До недоліків відомих пристроїв відносяться проблеми, що виникають при транспортуванні ємностей як порожніх, так і з продуктами, тому що, по-перше, незважаючи на наявність упорів по радіусних кутах контейнерів, можливе все-таки їхнє "залипання" при установці один в один, по-друге, з відомих контейнерів незручно виливати рідкі продукти через відсутність горловини, у третіх, у відомих контейнерах не передбачена можливість опломбування ємності або використання іншого елемента, що запобігає несанкціонованому вторинному використанню контейнера Задачею, яку розв'язує корисна модель, є поліпшення експлуатаційних властивостей за рахунок забезпечення зручності складування ємностей одна в одну при транспортуванні, постачання ємності горловиною, що забезпечує зручність роботи з нею при збереженні в ємності рідких продуктів, а також запобігання несанкціонованого повторного використання ємності Поставлена задача вирішується за рахунок того, що в ємності для упакування і збереження хар чових і технічних продуктів, яка містить корпус із кришкою, що не виступає за габарити корпуса, корпус утворений плоскими похилими до днища стінками, сполученими між собою криволінійними поверхнями таким чином, що в перетині, рівнобіжному днищу, корпус, має форму прямокутника або квадрата з округленими кутами, по ЗОВНІШНІХ округлених кутах корпуса розташовані поздовжні упори, при цьому корпус і кришка виконані з можливістю герметичного сполучення між собою замковим з'єднанням, розташованим по периметру ємності, а утворююча криволінійна поверхні в зоні округлених кутів корпуса всередині корпусу являє собою пряму ЛІНІЮ, а по ЗОВНІШНІЙ стороні корпусу, принаймні в нижній частині корпусу, є опуклою кривою, яка забезпечує зниження площі контакту ємностей при установці одна в одну, при цьому кришку виконано, щонайменше, з однією горловиною При цьому кришка може бути виконана з двома горловинами, розташованими по діагоналі кришки Крім того, горловина виконана таким чином, що не виступає за габарити кришки Кожна горловина може бути постачена елементом, що запобігає несанкціонованому вторинному використанню При цьому елемент, що запобігає несанкціонованому вторинному використанню виконаний з можливістю його заміни для кількаразового використання ємності Горловина може бути постачена елементом, що забезпечує рівномірне витікання продукту без виплесків Причому горловина може бути виконана з еластичним наконечником, що витягається назовні при її розкритті Крім того, щонайменше, одна стінка ємності і кришка виконані з отворами для опломбування Зовнішня поверхня кришки може бути виконана з поглибленням, що повторює розміри форми днища корпусу для можливості установки ємностей одна на другу У верхній частині корпусу на його стінках можуть бути виконані виступи для знімної ручки, причому виступи на протилежних сторонах корпусу зміщені щодо оа симетрії перетину корпусу в різні сторони При цьому корпус і кришка виготовлені з поліетилену литтям під тиском Крім того, відношення відстані між стінками корпусу по верхньому його краю до висоти корпусу складає від 1 до 2,1 Технічний результат від використання запропонованої корисної моделі полягає в поліпшенні її експлуатаційних властивостей за рахунок того, що при установці порожніх ємностей одна в другу за рахунок наявності упорів на округлених кутах у верхній частині корпусу, і форми виконання стінок, що забезпечують зменшення площі контакту зовнішньої поверхні однієї ємності з внутрішньою поверхнею іншої, не буде відбуватися "залипання" ємностей Наявність виступів на ЗОВНІШНІЙ стороні днища забезпечує необхідну твердість конструкції Оптимальний діапазон розмірів ємності по висоті складає від 40 до 1550мм Крім того, обладнання герметичної ємності однією або двома горловинами підвищить зручність при експлуатації — буде зручно використовувати ємність для збереження і транспортування рідких продуктів Крім того, наявність отворів для опломбування ємності дозволяють закріпити пло 2312 мбу на кришці і корпусі ємності, дозволить контролювати несанкціоноване проникнення в ємність Спеціальна конструкція горловини ємності також служить з цією метою Винахід пояснюється кресленнями, де на фіг 1 представлений загальний вид контейнера з закритою кришкою, на фіг 2 — вид зверху на контейнер із закритою кришкою, на фіг 3 — фрагмент замкового з'єднання кришки з корпусом Ємність пластикова для упакування і збереження харчових і технічних продуктів складається з корпуса 1 з кришкою 2, що не виступає за габарити корпусу 1 Корпус 1 утворений плоскими похилими до днища 3 стінками 4, сполученими між собою криволінійними поверхнями таким чином, що в перетині, рівнобіжному днищу 3, корпус 1, має форму прямокутника або квадрата з округленими кутами По ЗОВНІШНІХ округлених кутах корпусу 1 у верхній його частині розташовані ребра жорсткості 5, при цьому корпус 1 і кришка 2 виконані з можливістю герметичного сполучення між собою замковим з'єднанням, що розташований по периметру ємності Замкове з'єднання виконане у вигляді виступаючого назовні ємності буртику 6, з'єднаного зі стінками елементом складної форми (перемичка) 7 і утворюючого з останньою гніздо для відбортовки кришки з ущільнювальним валиком (зубцем) 8, зверненим всередину У нижній частині буртик 6 підкріплений ребрами жорсткості 5, що з'єднують буртик 6, сполучний елемент (перемичку) 7 і стінки 4 ємності Відбортовка 9 кришки 2 має в перетині зиґзаґоподібну форму, ЗОВНІШНІЙ кінець (зиг) відбортовки 9 виконаний відповідному гнізду для відбортовки буртику 6 зі скошеним торцем для фіксації за ущільнювальний валик (зубець) 8 БІЧНІ СТІНКИ можуть бути виконані шляхом сполучення поверхонь, виконаних під різним кутом відносно днища Утворююча криволінійної поверхні в зоні округлених кутів корпусу всередині корпусу є прямою ЛІНІЄЮ, а по ЗОВНІШНІЙ стороні корпусу, принаймні в нижній частині корпусу, є опуклою кривою, яка забезпечує зниження площі контакту ємностей при установці з одна в одну Кришка 2 ємності може бути виконана як з одною горловиною 10, так і з двома горловинами, розташованими по діагоналі кришки Горловина 10 виконується таким чином, щоб не виступати за габарити кришки 2 При цьому кожна горловина 10 може містити елемент, який запобігає несанкціонованому вторинному використанню Елемент, що запобігає несанкціоноване вторинне використання може бути виконаний з можливістю його заміни для кількаразового використання ємності Крім того, горловина може містити елемент, який забезпечує рівномірне витікання, без виплесків рідкого продукту з ємності Як такий елемент може бути використаний еластичний наконечник, що витягається назовні при розкритті горловини 10 Крім того, щонайменше, одна стінка ємності і кришка виконані з отворами для опломбування Зовнішня поверхня кришки виконана з поглибленням 11, яке повторює розміри форми днища корпуса для можливості установки ємностей у кілька ярусів одна на другу У верхній частині корпусу на його стінках виконані виступи 12 для знімної ручки, причому виступи 12 на протилежних сторонах корпусу 1 зміщені щодо осі симетрії перетину корпусу в різні сторони Крім використання виступів 12 для кріплення ручки, ці виступи запобігають зсуву ємностей у горизонтальній площині під час транспортування при установці їх поруч одна з одною, а також можуть використовуватися як ручки для захоплення їх пальцями рук Корпус 1 і кришка 2 виготовляються з поліетилену ЛИТТЯМ ПІД ТИСКОМ Крім того, відношення відстані між стінками 4 корпусу 1 по верхньому його краю до висоти корпусу складає від 1 до 2 1 Робота заявленого пристрою здійснюється в такий спосіб Корпус 1 закривають кришкою 2, при цьому ЗОВНІШНІЙ кінець відбортовки 9 кришки 2 заходить у «гніздо», утворений паском буртиком 6 і перемичкою 7 і за рахунок пружної деформації защіпається Торець зовнішнього кінця відбортовки 9 контактує з ущільнювальним валиком (зубчиком) 8 Верхній торець стінки взаємодіє з внутрішньою поверхнею зиґзаґу відбортовки кришки, щільно прилягаючи до нього і забезпечуючи герметичність замкового з'єднання Виріб може побут виготовлений в умовах масового виробництва з поліетилену литтям по тиск Найбільш перспективними варіантами виконання є вироби типу «куб», «корито», «напівкорито», яки розрізняються між собою відношенням висоти до ширини і довжини 2312 Іі ій Фіг.1 Фіг\2 Фіг З Комп ютерна верстка М. Мацело Пщписне Тираж 39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності' вул СІМІХОХЛОВИХ 15, м Київ, 04119
