Пристрій іонізації повітря виробничого приміщення

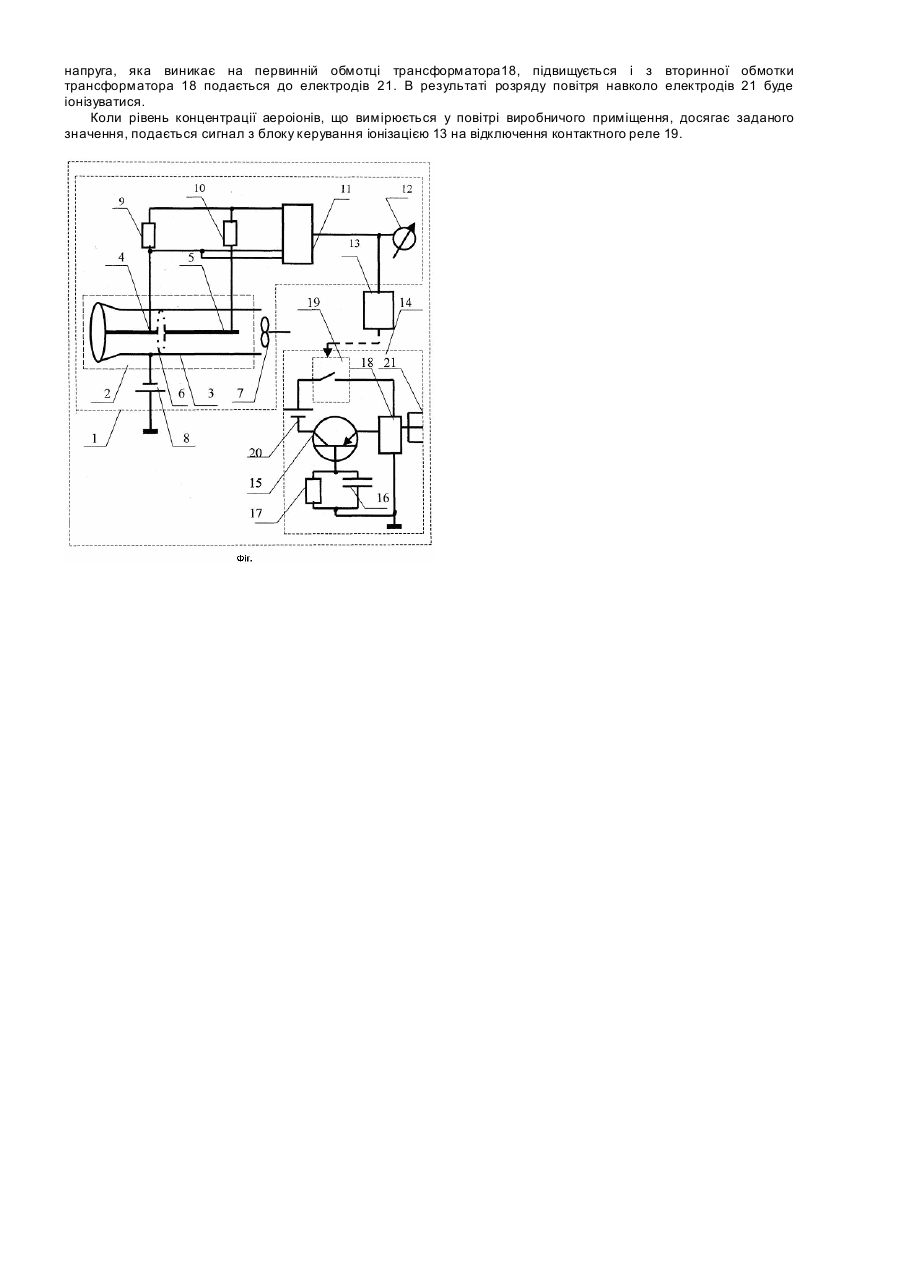

Корисна модель, що пропонується, відноситься до іонно - електронної технології і може бути використана для забезпечення необхідного рівня іонізації повітря виробничого приміщення. Відома нейтрона іонізаційна камера ділення [А.с. 1005594 СССР МПК7 Н01J47/02. - Нейтронная ионизационная камера деления. - Бюлетень изобретений. - 1984. - №21], яка складається з корпусу, позитивного, негативного та того, що збирає, електродів, ізотопу, який нанесено на поверхню позитивного і того, що збирає, електродів. Недоліком нейтронної іонізаційної камери ділення є її робота при певній вологості повітря, що не дозволяє її широке використання через похибку вимірювання. В якості прототипу вибраний пристрій для вимірювання концентрації негативних аероіонів [Пристрій для вимірювання концентрації негативних аероіонів: Пат.10653 Україна, МПК7 Н01J47/02 / Чураков А.Я., Я щенко О.В., Переверзєв Д.Ю. - №200505220; Заявлено 01.06.2005; Опубл.15.11.2005, Бюл. №11.], що складається із вимірювального конденсатора, який являє собою зовнішній електрод у вигляді латунної нікельованої трубки, в середині якої установлений вимірювальний електрод аероіонів та вимірювальний електрод вологості, який відокремлено від вимірювального електрода екранованою сіткою , вентилятора, який установлений позаду вимірювального конденсатора, джерела вхідної наруги, підсилювача електричних сигналів . Недоліком пристрою, взятого за прототип, є відсутність автоматичного керування іонізацією повітря виробничого приміщення, що не дозволяє його широкого застосування. В основу корисної моделі покладена технічна задача удосконалення пристрою іонізації повітря виробничого приміщення за рахунок установлення іонізатора та блоку керування іонізацією, при чому вхід блоку керування іонізацією підключається до підсилювача електричних сигналів, а вихід - до контактного реле іонізатора, що дозволяє вимірювати концентрацію негативних і позитивни х аероіонів і автоматично забезпечувати необхідний рівень іонізації повітря виробничого приміщення. Поставлена задача досягається завдяки тому, що у пристрої іонізації повітря виробничого приміщення, яка складається з лічильника аероіонів, який включає вимірювальний конденсатор, який являє собою зовнішній електрод у вигляді латунної нікельованої трубки, в середині якої установлений вимірювальний електрод аероіонів та вимірювальний електрод вологості, який відокремлено від вимірювального електрода екранованою сіткою, вентилятора, установлений позаду вимірювального конденсатору, джерела вхідної напруги, підсилювача електричних сигналів у відповідності з корисною моделлю додатково установлений іонізатор , який включає генератор імпульсів високої напруги, зібраний на транзисторі, конденсаторі, резисторі і трансформаторі, перемикач, контактне реле, батарею і електроди, та блок керування іонізацією, вхід якого підключений до підсилювача електричних сигналів, а вихід - до контактного реле іонізатора. Використання пристрою іонізації повітря виробничого приміщення дозволяє виконати вимірювання концентрації негативних і позитивни х аероіонів, враховуючи вологість повітря виробничого приміщення та автоматично забезпечувати необхідний рівень іонізації повітря виробничого приміщення , а саме задану концентрацію негативних і позитивних аероіонів. Технічна сутність і принцип роботи пристрою, що пропонується, пояснюється графічним матеріалом, на якому: Фіг. - принципова схема пристрою іонізації повітря виробничого приміщення. Система іонізації повітря виробничого приміщення, що пропонується складається з лічильника аероіонів 1, який в свою чергу складається з вимірювального конденсатора 2, який являє собою зовнішній електрод 3 у вигляді латунної нікельованої трубки, в середині якої установлений вимірювальний електрод аероіонів 4 та вимірювальний електрод вологості 5, який відокремлено від вимірювального електрода екранованою сіткою 6, вентилятора 7, який установлений позаду вимірювального конденсатора 2, джерело вхідної напруги 8, вимірювальних резисторів 9 і 10, підсилювача електричних сигналів 11, індикатора 12, блоку керування іонізацією 13, іонізатор 14, який включає транзистор 15, конденсатор 16, резистор 17 і трансформатор 18, контактне реле 19, батарею 20 і електроди 21. Для підвищення точності вимірювання концентрації аероіонів вимірювальний резистор 10 підключений до вимірювального електрода аероіонів 5. Пристрій іонізації повітря виробничого приміщення працює за таким принципом. Під час вимірювання від джерела вхідної напруги 8 на зовнішній електрод 3 подається електричний потенціал певної полярності. На вимірювальному електроді аероіонів 4 і вимірювальному резисторі 9 встановлюється електростатичний заряд, рівний за величиною зовнішньому електроду 3 і протилежний йому за знаком. Іонізоване повітря всмоктується вентилятором 7 і рухається між зовнішнім електродом 3 та вимірювальним електродом аероіонів 4. При цьому аероіони під дією напруги вимірювального конденсатору 2 відхиляються в залежності від знака заряду аероіонів і електродів у бік і осідають на зовнішньому електроді 3 і вимірювальному електроді аероіонів 4. Аероіони, які опиняються на вимірювальному електроді аероіонів 4, порушують електростатичну рівновагу системи. В результаті чого на вимірювальному резисторі 9 з'являється падіння напруги, під дією якого через вимірювальний резистор 9 потече струм І. Вели чина струм у І, А, пов'язана з кількістю n електронів, які знаходяться в одному кубічному сантиметрі повітря, такою залежністю І=n*е*Ф, (1) де e - елементарний заряд частки, Кл; Ф - об'єм повітря, яке всмоктується вентилятором, см 3. Далі повітря, яке всмоктується вентилятором, направляється на вимірювальний електрод вологості 5. Аероіони, які не осіли на вимірювальному електроді аероіонів 4, осідають на екранованій сітці 6, яка призначена для виключення впливу аероіонів на точність вимірювання вологості повітря. Створюється падіння напруги на вимірювальному резисторі 10, під дією якого по резистору потече струм. Електричні сигнали з вимірювальних електродів аероіонів 4 і вологості 5 надходять на підсилювач електричних сигналів 11. Підключивши до підсилювача електричних сигналів 11 чуттєвий індикатор 12, можна виконувати пряме вимірювання, а також проводити тривале спостереження за концентрацією аероіонів. При подачі на зовнішній електрод 3 негативного потенціалу на вимірювальному електроді аероіонів 4 будуть осідати негативні аероіони та, навпаки, змінюючи величину потенціалу, який підводиться до зовнішнього електрода 3, можна вимірювати аероіони різної рухливості. Якщо концентрації аероіонів, яка вимірюється у повітрі виробничого приміщення, нижча за задане значення, подається сигнал з блоку керування іонізацією 13 на контактне реле 19 на включення іонізатора 14. Імпульсна напруга, яка виникає на первинній обмотці трансформатора18, підвищується і з вторинної обмотки трансформатора 18 подається до електродів 21. В результаті розряду повітря навколо електродів 21 буде іонізуватися. Коли рівень концентрації аероіонів, що вимірюється у повітрі виробничого приміщення, досягає заданого значення, подається сигнал з блоку керування іонізацією 13 на відключення контактного реле 19.
