Енергозберігаюча система опалення виробничого приміщення
Формула / Реферат
Енергозберігаюча система опалення виробничого приміщення, що містить теплові випромінювачі у вигляді тепловипромінюючих труб, з'єднаних у змійовик, з тепловипромінюючими екранами, розміщені у верхній зоні приміщення і трубопроводами приєднані до генератора теплоти, з'єднаного з атмосферою, прилади опалення нижньої зони приміщення, водоповітряний утилізатор теплоти, розміщений над випромінювачами, низькотемпературний акумулятор теплоти з електронагрівачем, до якого приєднаний геліоколектор і високотемпературний акумулятор теплоти, які з'єднані між собою тепловим насосом і трубопроводами приєднані до приладів опалення нижньої зони приміщення, яка відрізняється тим, що додатково містить утилізаційний контур який гідравлічно зв'язує водоповітряний утилізатор теплоти з приладами для опалення нижньої зони приміщення.
Текст

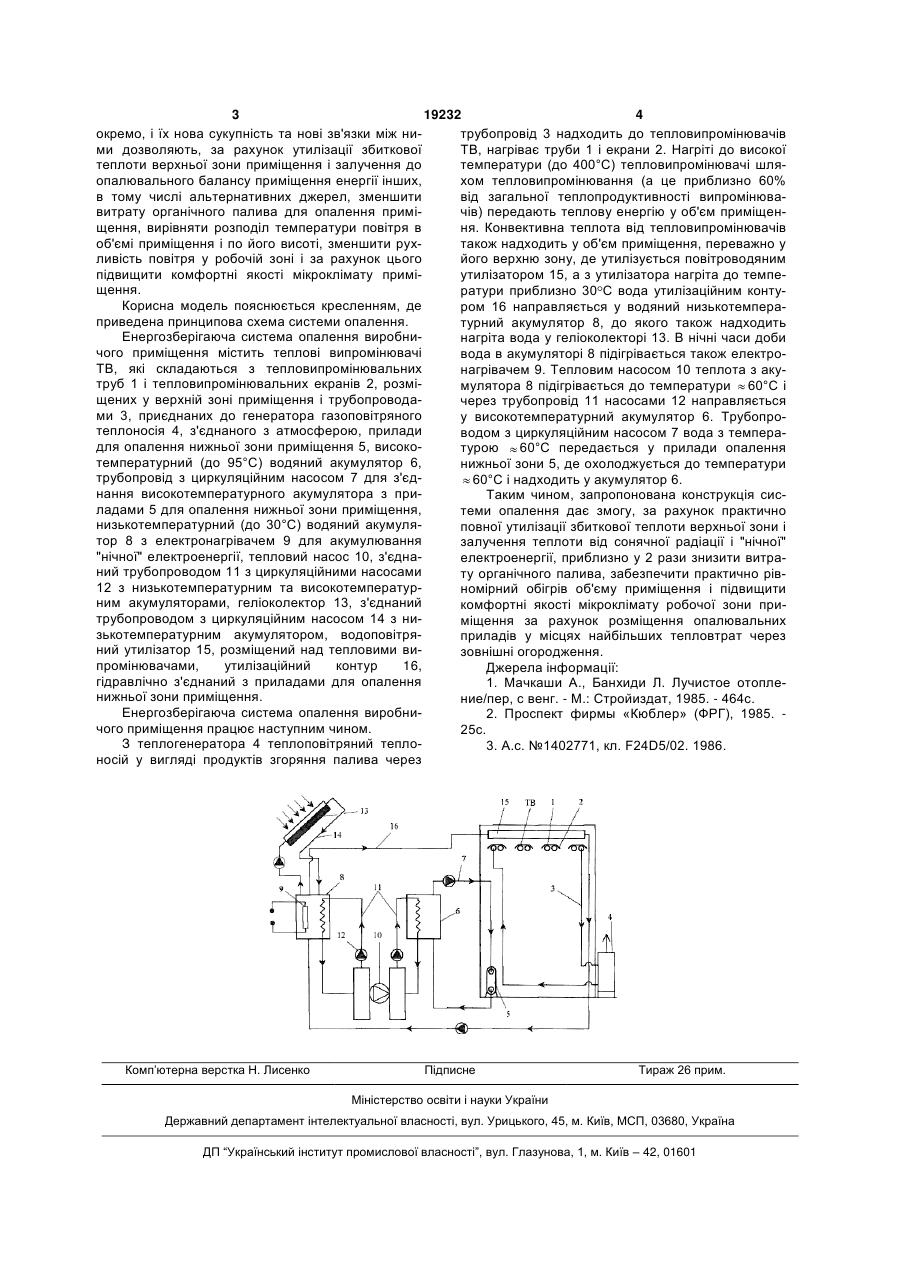

Енергозберігаюча система опалення виробничого приміщення, що містить теплові випромінювачі у вигляді тепловипромінюючих труб, з'єднаних у змійовик, з тепловипромінюючими екранами, розміщені у верхній зоні приміщення і трубопроводами приєднані до генератора теплоти, з'єднаного 3 19232 4 окремо, і їх нова сукупність та нові зв'язки між нитрубопровід 3 надходить до тепловипромінювачів ми дозволяють, за рахунок утилізації збиткової ТВ, нагріває труби 1 і екрани 2. Нагріті до високої теплоти верхньої зони приміщення і залучення до температури (до 400°С) тепловипромінювачі шляопалювального балансу приміщення енергії інших, хом тепловипромінювання (а це приблизно 60% в тому числі альтернативних джерел, зменшити від загальної теплопродуктивності випромінювавитрату органічного палива для опалення примічів) передають теплову енергію у об'єм приміщенщення, вирівняти розподіл температури повітря в ня. Конвективна теплота від тепловипромінювачів об'ємі приміщення і по його висоті, зменшити рухтакож надходить у об'єм приміщення, переважно у ливість повітря у робочій зоні і за рахунок цього його верхню зону, де утилізується повітроводяним підвищити комфортні якості мікроклімату приміутилізатором 15, а з утилізатора нагріта до темпещення. ратури приблизно 30 С вода утилізаційним контуКорисна модель пояснюється кресленням, де ром 16 направляється у водяний низькотемпераприведена принципова схема системи опалення. турний акумулятор 8, до якого також надходить Енергозберігаюча система опалення виробнинагріта вода у геліоколекторі 13. В нічні часи доби чого приміщення містить теплові випромінювачі вода в акумуляторі 8 підігрівається також електроТВ, які складаються з тепловипромінювальних нагрівачем 9. Тепловим насосом 10 теплота з акутруб 1 і тепловипромінювальних екранів 2, розмімулятора 8 підігрівається до температури 60°С і щених у верхній зоні приміщення і трубопроводачерез трубопровід 11 насосами 12 направляється ми 3, приєднаних до генератора газоповітряного у високотемпературний акумулятор 6. Трубопротеплоносія 4, з'єднаного з атмосферою, прилади водом з циркуляційним насосом 7 вода з темперадля опалення нижньої зони приміщення 5, високотурою 60°С передається у прилади опалення температурний (до 95°С) водяний акумулятор 6, нижньої зони 5, де охолоджується до температури трубопровід з циркуляційним насосом 7 для з'єд60°С і надходить у акумулятор 6. нання високотемпературного акумулятора з приТаким чином, запропонована конструкція сисладами 5 для опалення нижньої зони приміщення, теми опалення дає змогу, за рахунок практично низькотемпературний (до 30°С) водяний акумуляповної утилізації збиткової теплоти верхньої зони і тор 8 з електронагрівачем 9 для акумулювання залучення теплоти від сонячної радіації і "нічної" "нічної" електроенергії, тепловий насос 10, з'єднаелектроенергії, приблизно у 2 рази знизити витраний трубопроводом 11 з циркуляційними насосами ту органічного палива, забезпечити практично рів12 з низькотемпературним та високотемпературномірний обігрів об'єму приміщення і підвищити ним акумуляторами, геліоколектор 13, з'єднаний комфортні якості мікроклімату робочої зони притрубопроводом з циркуляційним насосом 14 з ниміщення за рахунок розміщення опалювальних зькотемпературним акумулятором, водоповітряприладів у місцях найбільших тепловтрат через ний утилізатор 15, розміщений над тепловими визовнішні огородження. промінювачами, утилізаційний контур 16, Джерела інформації: гідравлічно з'єднаний з приладами для опалення 1. Мачкаши А., Банхиди Л. Лучистое отопленижньої зони приміщення. ние/пер, с венг. - Μ.: Стройиздат, 1985. - 464с. Енергозберігаюча система опалення виробни2. Проспект фирмы «Кюблер» (ФРГ), 1985. чого приміщення працює наступним чином. 25с. З теплогенератора 4 теплоповітряний тепло3. А.с. №1402771, кл. F24D5/02. 1986. носій у вигляді продуктів згоряння палива через Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPower-preserving heating system for industrial premises
Автори англійськоюKhudenko Anatoliin Andriiovych, Volodarskyi Oleksandr Viktorovych
Назва патенту російськоюЭнергосберегающая система отопления производственного помещения
Автори російськоюВолодарский Александр Викторович, Худенко Анатолий Андреевич
МПК / Мітки
МПК: F24D 3/00
Мітки: опалення, енергозберігаюча, виробничого, приміщення, система
