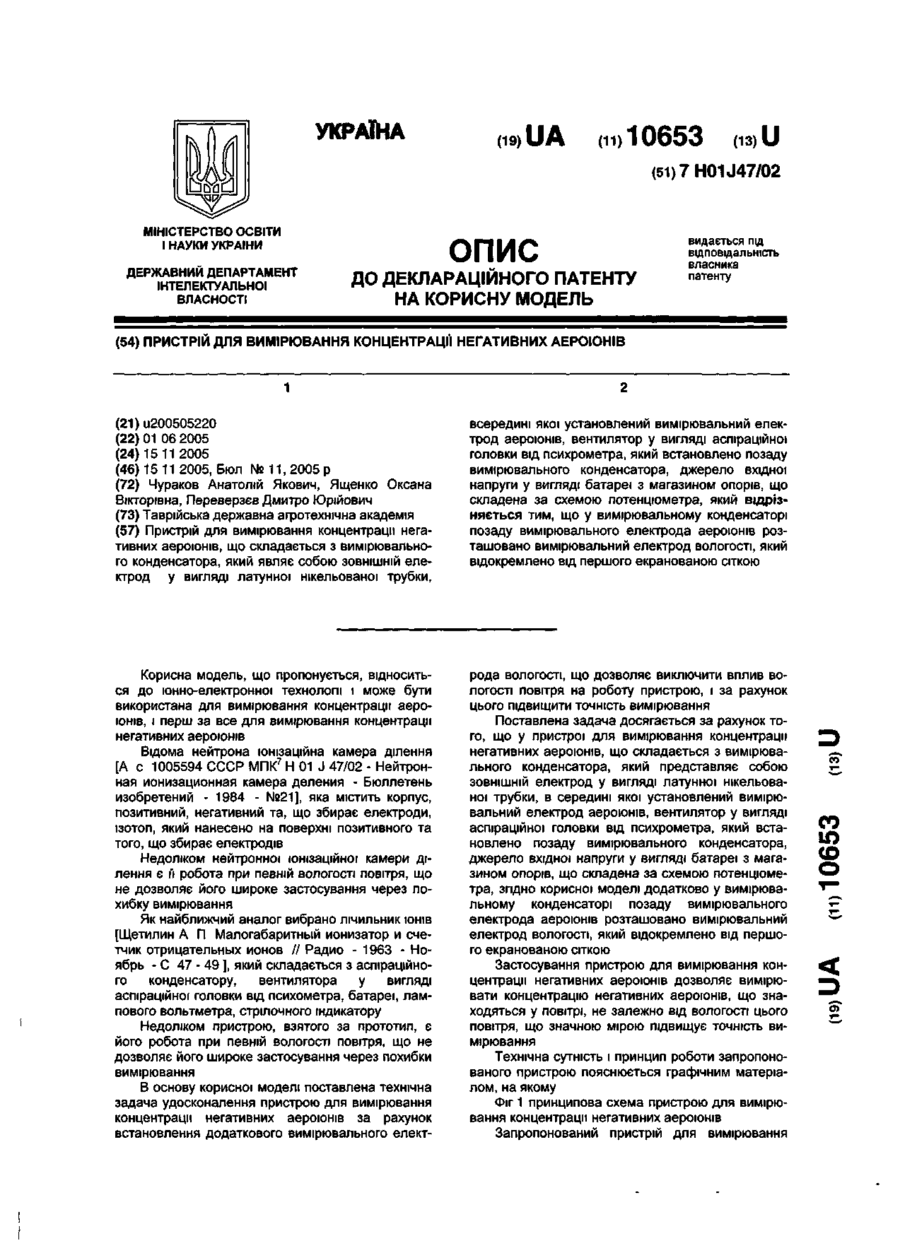

Пристрій для вимірювання концентрації негативних аероіонів

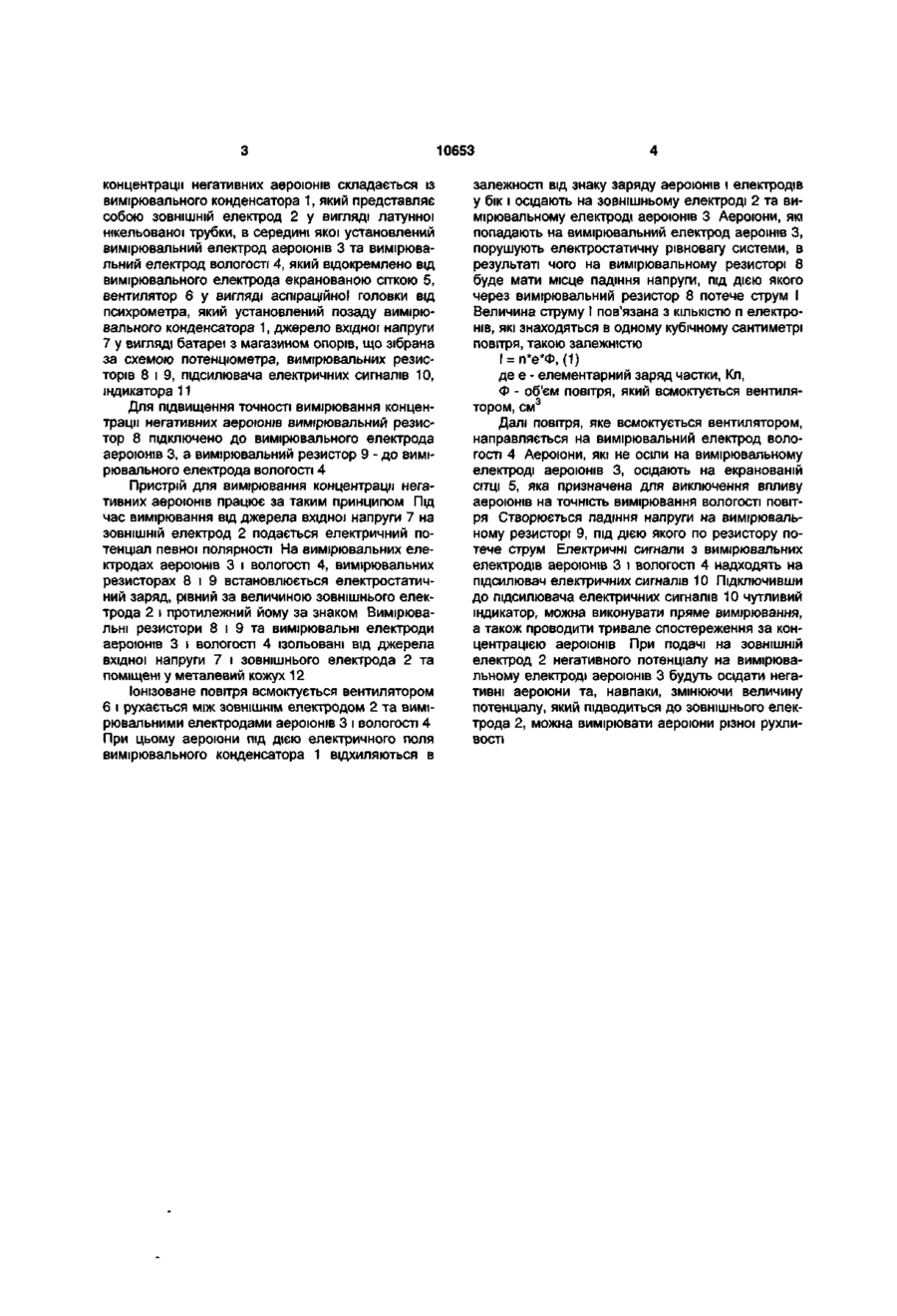

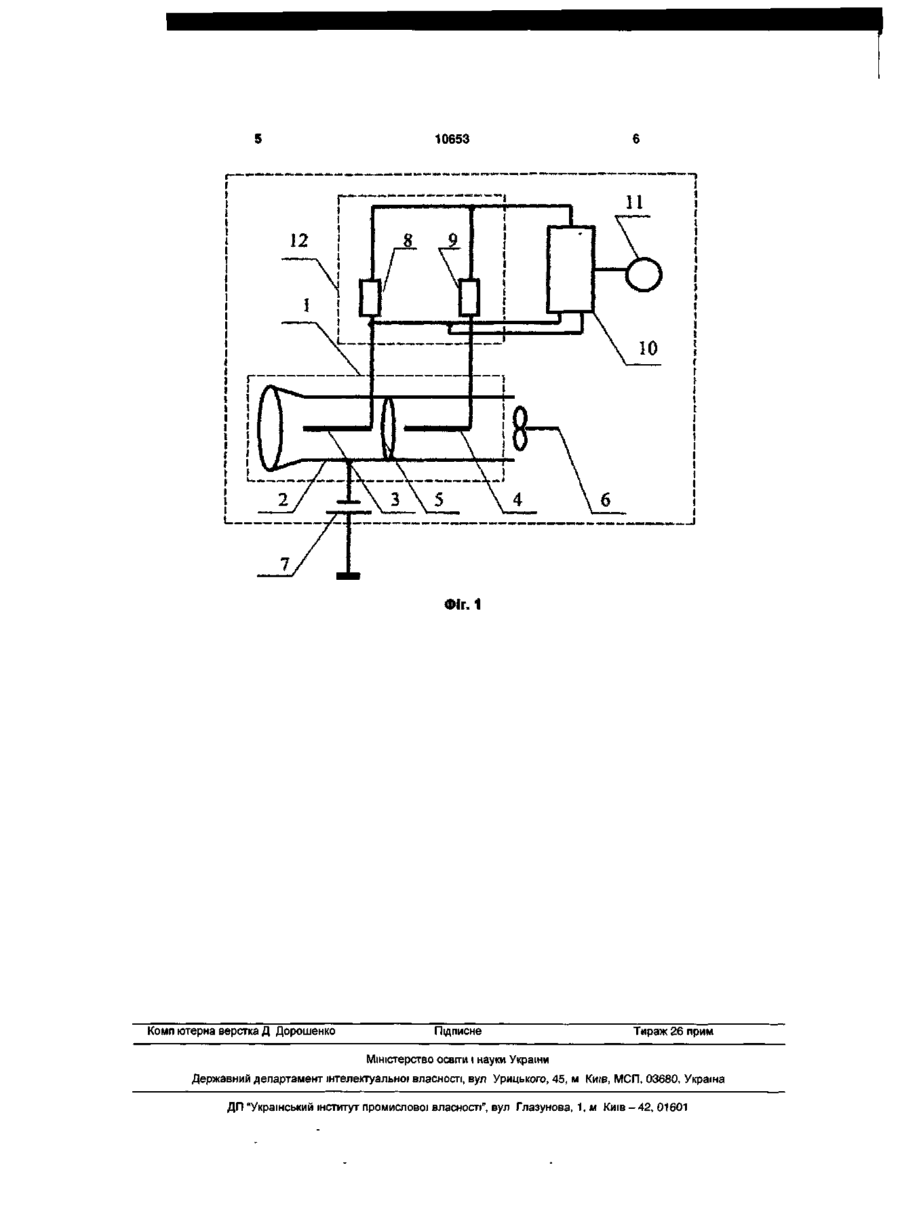

Пристрій для вимірювання концентрації негативних аероюнів, що складається з вимірювального конденсатора, який являє собою ЗОВНІШНІЙ електрод у вигляді латунної нікельованої трубки, всередині якої установлений вимірювальний електрод аероюнів, вентилятор у вигляді аспіраційної головки від психрометра, який встановлено позаду вимірювального конденсатора, джерело вхідної напруги у вигляді батареї з магазином опорів, що складена за схемою потенціометра, який відрізняється тим, що у вимірювальному конденсаторі позаду вимірювального електрода аероюнів розташовано вимірювальний електрод вологості, який відокремлено від першого екранованою сіткою Корисна модель, що пропонується, відноситься до іонно-електронної технології і може бути використана для вимірювання концентрації аероюнів, і перш за все для вимірювання концентрації негативних аероюнів Відома нейтрона іонізаційна камера ділення [А с 1005594 СССР МПК7 Н 01 J 47/02 - Нейтронная ионизационная камера деления - Бюллетень изобретений - 1984 - №21], яка містить корпус, позитивний, негативний та, що збирає електроди, ізотоп, який нанесено на поверхні позитивного та того, що збирає електродів Недоліком нейтронної іонізаційної камери ділення є її робота при певній вологості повітря, що не дозволяє його широке застосування через похибку вимірювання Як найближчий аналог вибрано лічильник ІОНІВ [Щетилин А П Малогабаритный ионизатор и счетчик отрицательных ионов // Радио - 1963 - Ноябрь - С 47 - 49 ], який складається з аспіраційного конденсатору, вентилятора у вигляді аспіраційної головки від психометра, батареї, лампового вольтметра, стрілочного індикатору Недоліком пристрою, взятого за прототип, є його робота при певній вологості повітря, що не дозволяє його широке застосування через похибки вимірювання В основу корисної моделі поставлена технічна задача удосконалення пристрою для вимірювання концентрації негативних аероюнів за рахунок встановлення додаткового вимірювального елект рода ВОЛОГОСТІ, ЩО ДОЗВОЛЯЄ ВИКЛЮЧИТИ ВПЛИВ ВОЛОГОСТІ повітря на роботу пристрою, і за рахунок цього підвищити точність вимірювання Поставлена задача досягається за рахунок того, що у пристрої для вимірювання концентрації негативних аероюнів, що складається з вимірювального конденсатора, який представляє собою ЗОВНІШНІЙ електрод у вигляді латунної нікельованої трубки, в середині якої установлений вимірювальний електрод аероюнів, вентилятор у вигляді аспіраційної головки від психрометра, який встановлено позаду вимірювального конденсатора, джерело вхідної напруги у вигляді батареї з магазином опорів, що складена за схемою потенціометра, згідно корисної моделі додатково у вимірювальному конденсаторі позаду вимірювального електрода аероюнів розташовано вимірювальний електрод вологості, який відокремлено від першого екранованою сіткою Застосування пристрою для вимірювання концентрації негативних аероюнів дозволяє вимірювати концентрацію негативних аероюнів, що знаходяться у повітрі, не залежно від вологості цього повітря, що значною мірою підвищує точність вимірювання Технічна сутність і принцип роботи запропонованого пристрою пояснюється графічним матеріалом, на якому Фіг 1 принципова схема пристрою для вимірювання концентрації негативних аероюнів Запропонований пристрій для вимірювання СО ю CD О О) 10653 концентрації негативних аероіонів складається із вимірювального конденсатора 1, який представляє собою ЗОВНІШНІЙ електрод 2 у вигляді латунної нікельованої трубки, в середині якої установлений вимірювальний електрод аероіонів 3 та вимірювальний електрод вологості 4, який відокремлено від вимірювального електрода екранованою сіткою 5, вентилятор 6 у вигляді аспіраційної головки від психрометра, який установлений позаду вимірювального конденсатора 1, джерело вхідної напруги 7 у вигляді батареї з магазином опорів, що зібрана за схемою потенціометра, вимірювальних резисторів 8 і 9, підсилювача електричних сигналів 10, індикатора 11 Для підвищення точності вимірювання концентрації негативних аероіонів вимірювальний резистор 8 підключено до вимірювального електрода аероіонів 3, а вимірювальний резистор 9 - до вимірювального електрода вологості 4 Пристрій для вимірювання концентрації негативних аероіонів працює за таким принципом Під час вимірювання від джерела вхідної напруги 7 на ЗОВНІШНІЙ електрод 2 подається електричний потенціал певної полярності На вимірювальних електродах аероіонів 3 і вологості 4, вимірювальних резисторах8 і 9 встановлюється електростатичний заряд, рівний за величиною зовнішнього електрода 2 і протилежний йому за знаком Вимірювальні резистори 8 і 9 та вимірювальні електроди аероіонів 3 і вологості 4 ізольовані від джерела вхідної напруги 7 і зовнішнього електрода 2 та поміщені у металевий кожух 12 Іонізоване повітря всмоктується вентилятором 6 і рухається між зовнішнім електродом 2 та вимірювальними електродами аероіонів 3 і вологості 4 При цьому аероюни під дією електричного поля вимірювального конденсатора 1 відхиляються в залежності від знаку заряду аероіонів і електродів у бік і осідають на зовнішньому електроді 2 та вимірювальному електроді аероіонів 3 Аероюни, які попадають на вимірювальний електрод аероінів З, порушують електростатичну рівновагу системи, в результаті чого на вимірювальному резисторі 8 буде мати місце падіння напруги, під дією якого через вимірювальний резистор 8 потече струм І Величина струму І пов'язана з КІЛЬКІСТЮ П електронів, які знаходяться в одному кубічному сантиметрі повітря, такою залежністю І = п*е*Ф, (1) де є - елементарний заряд частки, Кл, Ф - об'єм повітря, який всмоктується вентилятором, см 3 Далі повітря, яке всмоктується вентилятором, направляється на вимірювальний електрод вологості 4 Аероюни, які не осіли на вимірювальному електроді аероіонів 3, осідають на екранованій СІТЦІ 5, яка призначена для виключення впливу аероіонів на точність вимірювання вологості повітря Створюється падіння напруги на вимірювальному резисторі 9, під дією якого по резистору потече струм Електричні сигнали з вимірювальних електродів аероіонів 3 і вологості 4 надходять на підсилювач електричних сигналів 10 Підключивши до підсилювача електричних сигналів 10 чутливий індикатор, можна виконувати пряме вимірювання, а також проводити тривале спостереження за концентрацією аероіонів При подачі на ЗОВНІШНІЙ електрод 2 негативного потенціалу на вимірювальному електроді аероіонів 3 будуть осідати негативні аероюни та, навпаки, змінюючи величину потенціалу, який підводиться до зовнішнього електрода 2, можна вимірювати аероюни різної рухливості 10653 і ФІГ. 1 Комп ютерна верстка Д Дорошенко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
