Пристрій видобувної свердловини

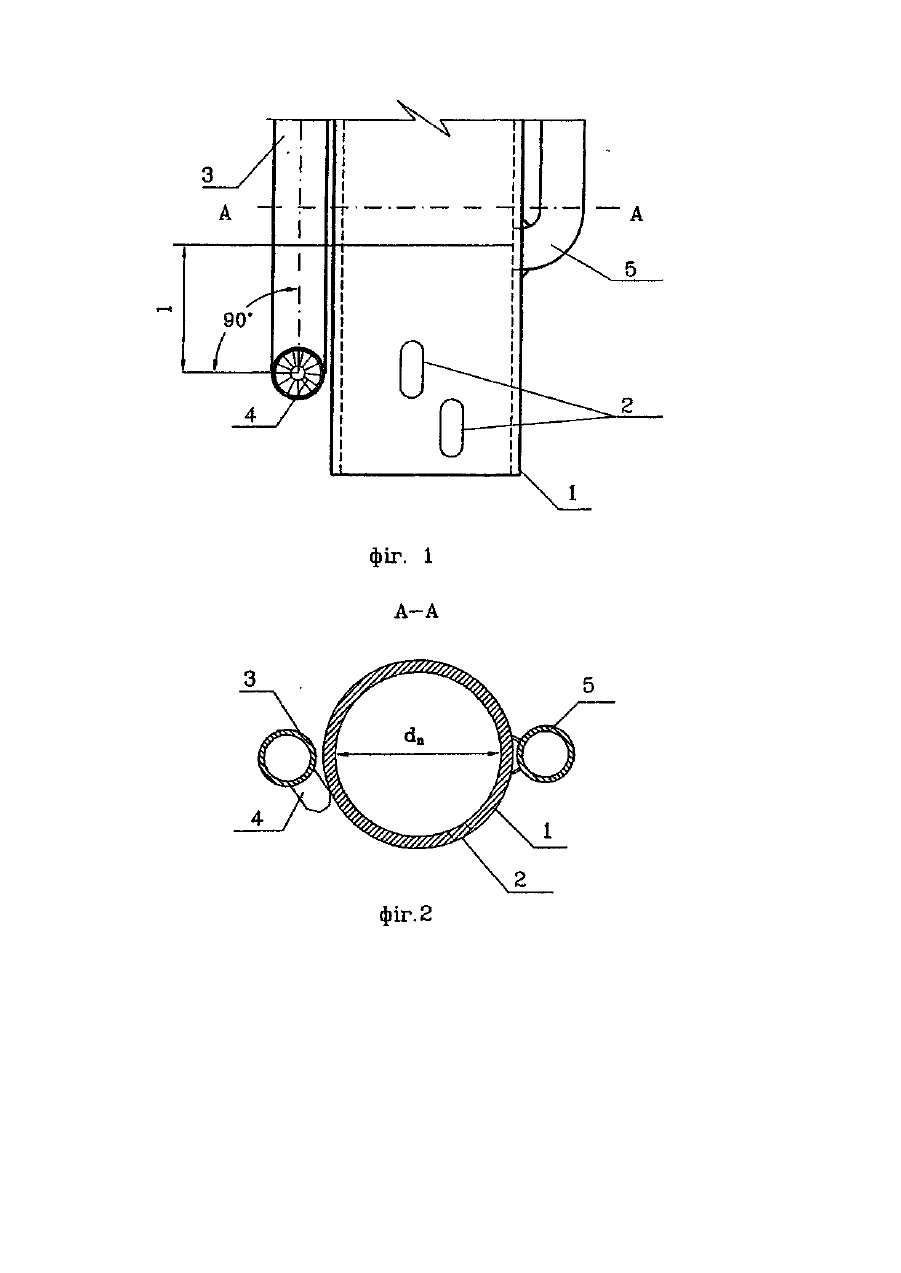

Винахід належить до гірничовидобувної промисловості, зокрема до видобутку фосфоритових та Інших слабкоцементованих і крихких руд методом свердловинного гідровидобутку. Відомо пристрій, що містить дві поруч розміщені свердловини. В одній свердловині розташовано водовід з гідромонітором, струминою якого розмивають корисну копалину. У другій свердловині розміщено підйомне устаткування - ерліфтну тр убу, за допомогою якої корисну копалину видають на поверхню [Горное дело. - Μ.: Недра, 1990.-C.560]. Недоліком даної конструкції є дорожнеча через необхідність буріння двох свердловин і низька продуктивність свердловини. Відомо також пристрій видобувної свердловини, що містить пульповидачну трубу з пульпопропускними отворами, водоподаючу тр убу з гідромоніторною насадкою та ерліфтну тр убу, які розміщені труба в трубі [Проблемы геотехнологии. - Μ., 1982 // труды ГИГХСА. - Вып. 59. - С. 81]. Даний пристрій в порівнянні з попереднім є більш дешевим, але має теж низьку продуктивність свердловини через розміщення водоподаючої та ерліфтної тр уб в пульповидачній трубі, що зменшує прохідність пульпи. Найбільш близьким до винаходу за сукупністю конструктивних ознак є пристрій видобувної свердловини, що містить пульповидачну трубу з пульпопропускними отворами, водоподаючу трубу з гідромоніторною насадкою, ерліфтну трубу та обсадну тр убу, які розміщені із зовнішнього боку пульповидачної труби [Проблемы геотехнологии. - Μ., 1982 // труды ГИГХСА. - Вып. 59. - С. 83]. Розміщення водоподаючої та ерліфтної труб із зовнішнього боку пульповидачної труби збільшує прохідність пульпи, що підвищує продуктивність свердловини в порівнянні з попереднім пристроєм. Проте продуктивність залежить також від розміщення ерліфтної труби, тобто від місця подавання повітря, І відстань між насадкою та ерліфтною трубою є одним з головних технологічних факторів. В конструкції прототипу цій відстані не приділено належної уваги, тому продуктивність свердловини не є достатньою. Крім того, дана конструкція не має високої надійності, тому що гідромоніторну насадку розміщено вертикально через значний розмір її довжини, а в міру видобування корисної копалини насадку доводять до горизонтального положення за допомогою лебідки з тросом, але у випадку завалювання корисної копалини гідромоніторну насадку неможливо витягнути через її заклинювання. В основу винаходу поставлене завдання створити пристрій видобувної свердловини високої надійності та продуктивності шляхом горизонтального розміщення гідромоніторної насадки І вибору оптимальної відстані між насадкою і ерліфтною трубою. Поставлене завдання вирішується тим, що у відомому пристрої видобувної свердловини, який містить пульповидачну трубу з пульпопропускними отворами, водоподаючу тр убу з гідромоніторною насадкою та ерліфтну тр убу, що розташовані із зовнішнього боку пульповидачної труби, згідно з винаходом гідромоніторну насадку розміщено під кутом 90° до торцевої частини водоподаючої труби, а місце з'єднання ерліфтної тр уби з пульпобидачною трубою розміщено вище центру насадки - на відстані І - 6 dn, де dn - діаметр пульповидачної труби. Розміщення гідромоніторної насадки під кутом 90° до торцової частини водоподаючої труби, тобто закріплення її в горизонтальному положенні на поверхні, дає можливість спускати її в свердловину в робочому положенні І виключає механізм нижнього поворотного коліна, а це створює надійність конструкції. Розміщення місця з'єднання ерліфтної тр уби з пульповидачною трубою ви ще центру насадки - на відстані, що дорівнює шістьом діаметрам пульповидачної труби, підвищує продуктивність свердловини. На фіг. 1 зображено пристрій видобувної свердловини, загальний вигляд; на фіг. 2 - те ж саме, розріз по АА. Пристрій видобувної свердловини містить пульповидачну 1 трубу, призабійна частина якої перфорована у вигляді пульпо-пропускних отворів 2, водоподаючу 3 трубу з гідромоніторною насадкою 4 та ерліфтну 5 трубу, яка з'єднана з пульповидачною 1 трубою. Гідромоніторну насадку 4 розміщено під кутом 90° до торцової частини водоподаючої 3 труби. Місце з'єднання ерліфтної 5 труби з пульповидачною 1 трубою розміщено вище центру насадки 4 на відстані І - 6 d n, де dn - діаметр пульповидачної 1 труби. Пристрій працює таким чином. По водоподачній 3 трубі через гідромоніторну насадку 4 в пласт подають воду з необхідним тиском І витратою, які дозволяють руйнувати і переводити корисну копалину в плавун ний стан. Тиск І витрати води та повітря визначають експериментальним шляхом для кожного конкретного родовища в залежності від гірничогеологічних умов його залягання. Пульпа находить через пульпопропускні отвори 2 в пульповидачну 1 трубу. По ерліфтній 5 трубі подають повітря, яке, змішуючись з пульпою, піднімає її на поверхню у вигляді піщановодно-повітряної суміші.
