Спосіб регулювання потужності в системі зв’язку та пристрій для його здійснення (варіанти)

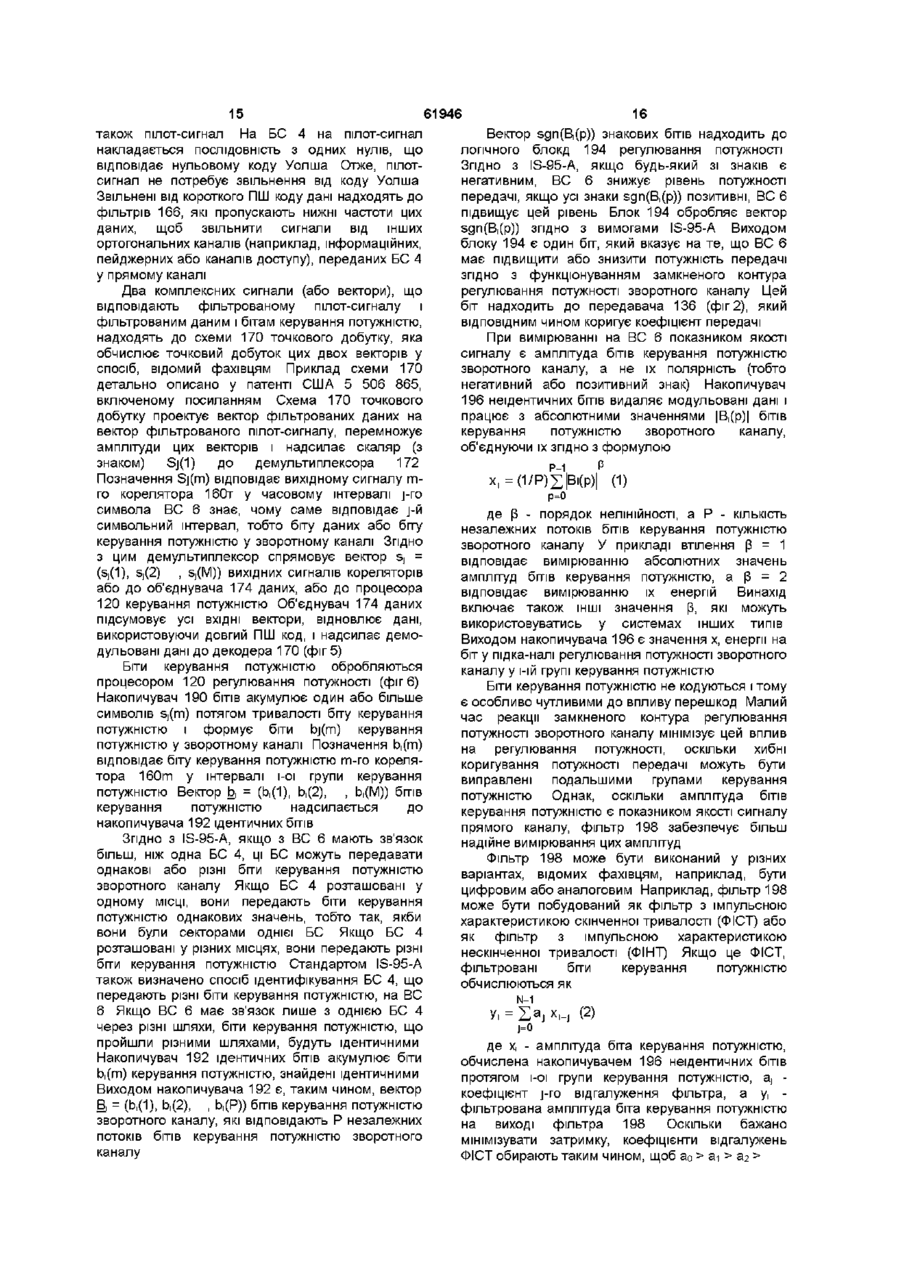

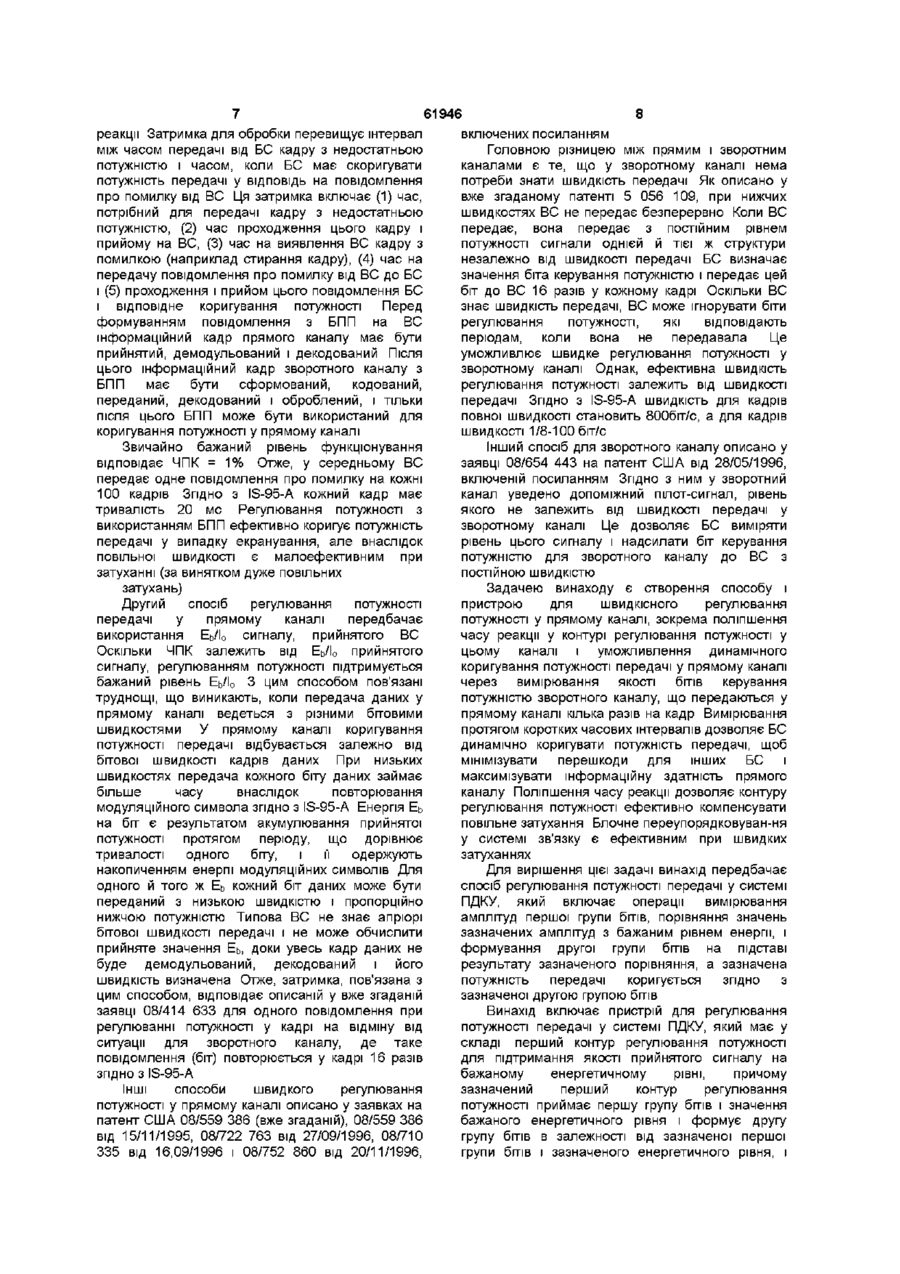

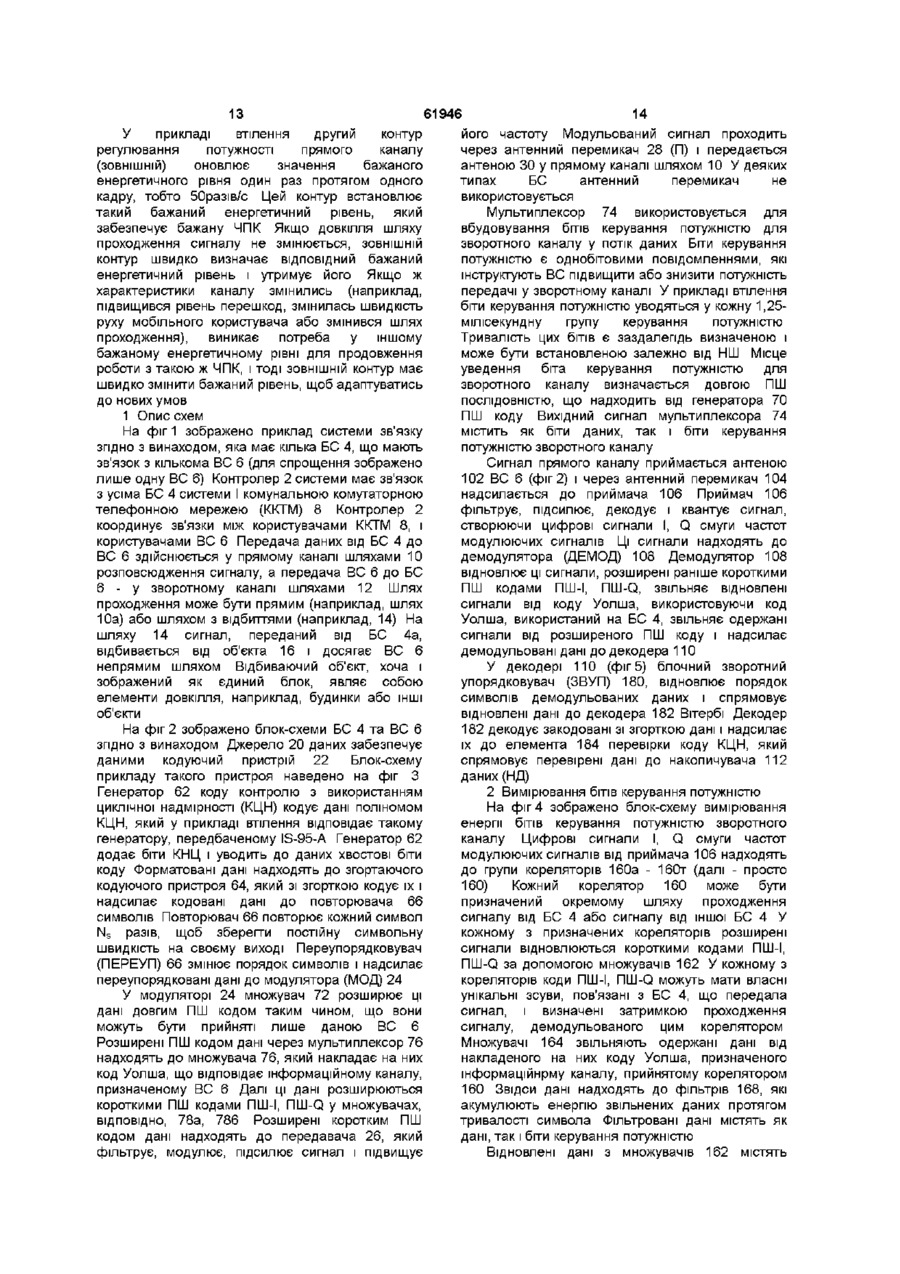

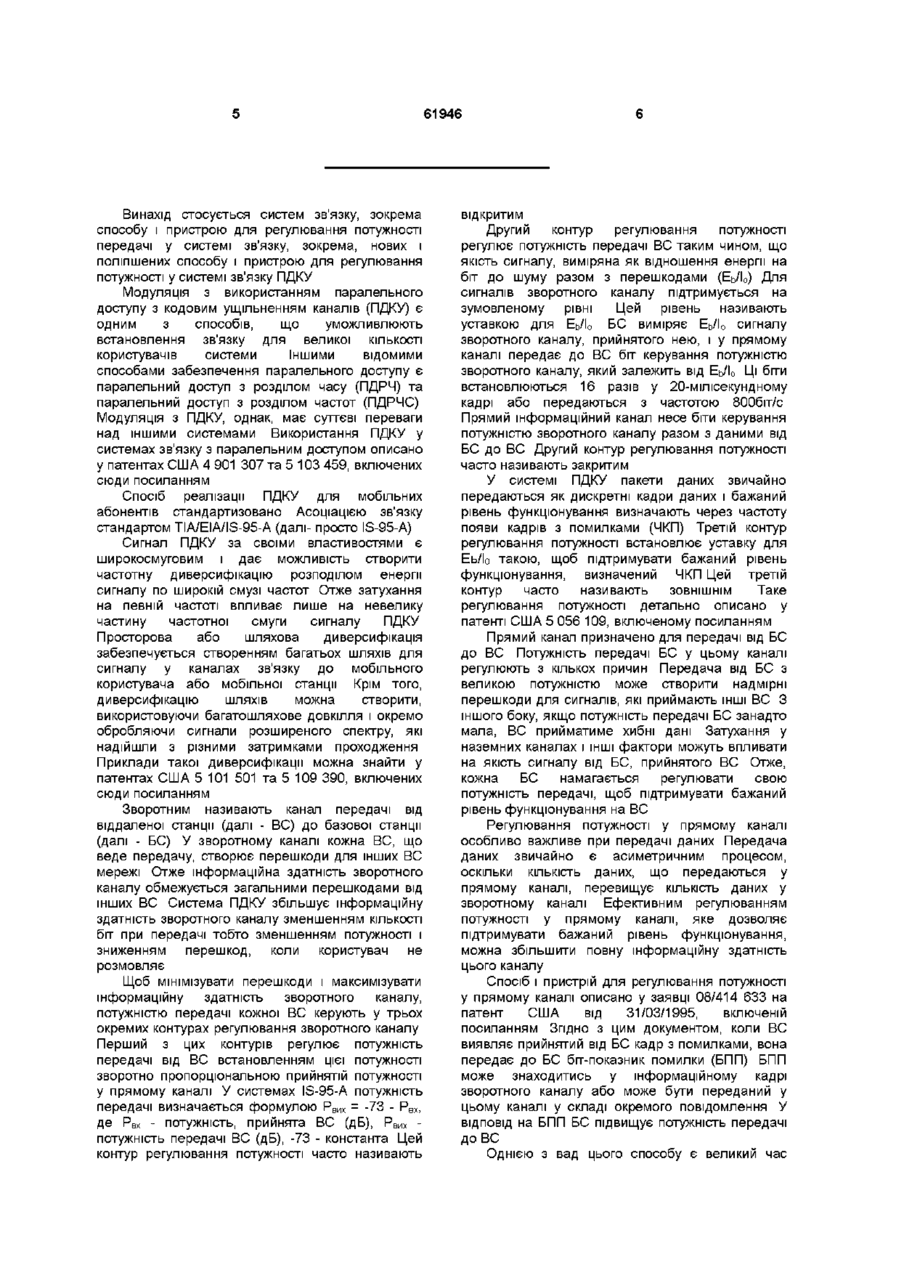

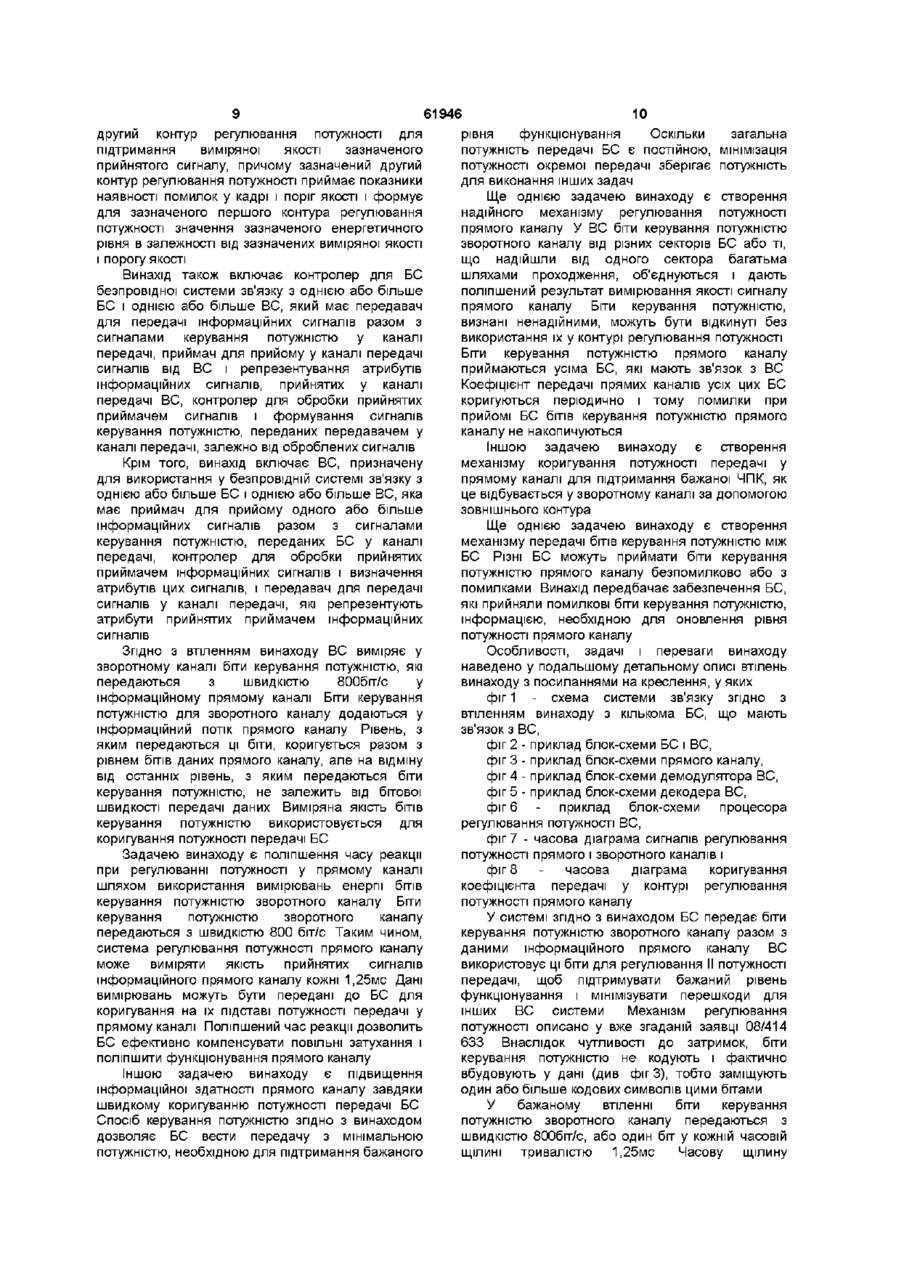

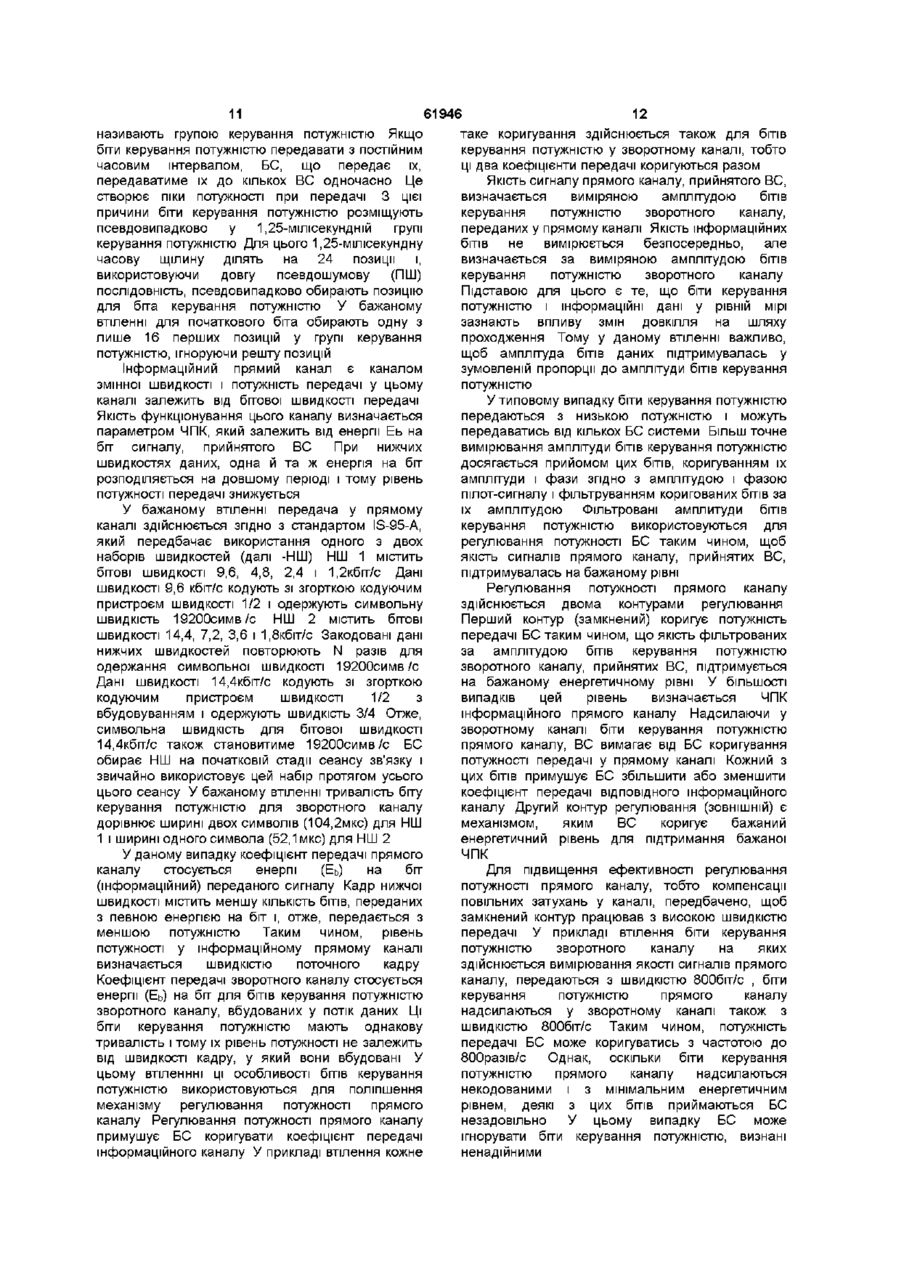

1 Спосіб регулювання потужності передачі у прямому каналі у системі ПДКУ, який передбачає вимірювання амплітуд першої групи бітів, порівняння зазначених амплітуд з бажаним рівнем енергії і формування другої групи бітів на підставі результату зазначеного порівняння, причому зазначена потужність передачі коригується згідно з зазначеною другою групою бітів 2 Спосіб за п 1 , який відрізняється тим, що зазначений бажаний рівень енергії встановлюють на початковій стадії сеансу зв'язку і/або в залежності від виміряної якості прийнятого сигналу 3 Спосіб за п 1 або 2, який відрізняється тим, що додатково передбачає передачу зазначеної другої групи бітів до станцм-адресата і коригування зазначеної потужності передачі зазначеної станцмадресата згідно з зазначеною другою групою бітів 4 Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що додатково передбачає коригування зазначеного рівня енергії в залежності від виміряної якості зазначеного прийнятого сигналу 5 Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що додатково передбачає коригування зазначеної потужності передачі згідно з сукупністю команд від контролера системи 6 Спосіб за будь-яким з попередніх пунктів, який відрізняється тим, що зазначене вимірювання додатково включає прийом щонайменше одного екземпляра багато шляхового сигналу, що відповідає зазначеній першій групі бітів, демодуляцію кожного з зазначених екземплярів сигналу для отримання пілот-сигналу і В СИСТЕМІ ЗВ"ЯЗКУ ТА ПРИСТРІЙ ДЛЯ ЙОГО фільтрованих даних, обчислення точкового добутку зазначеного пілот-сигналу і зазначених фільтрованих даних для отримання скалярного виходу зі знаком і об'єднання зазначених скалярних виходів, що відповідають зазначеним екземплярам сигналу, для одержання комбінованого скалярного виходу, причому зазначені амплітуди зазначеної першої групи бітів дорівнюють зазначеному комбінованому скалярному виходу 7 Спосіб за п 6, який відрізняється тим, що додатково передбачає фільтрування зазначеного комбінованого скалярного виходу для отримання значень зазначених амплітуд зазначеної першої групи бітів 8 Спосіб за п 6 або 7, який відрізняється тим, що зазначене об'єднання включає когерентне підсумовування зазначених скалярних виходів, що відповідають зазначеним екземплярам сигналу, які несуть ідентичні потоки зазначених перших груп бітів і підсумовування абсолютних значень зазначених скалярних виходів, що відповідають зазначеним екземплярам сигналу, які несуть неідентичні потоки зазначених перших груп бітів 9 Спосіб за будь-яким з пп 4-8, який відрізняється тим, що зазначене коригування включає підвищення бажаного рівня енергії на крок збільшення у ВІДПОВІДЬ на виявлення покажчика помилки у кадрі і зниження бажаного рівня енергії на крок зменшення у випадку відсутності помилок у кадрі 10 Спосіб за п 9, який відрізняється тим, що зазначене коригування включає підтримання зазначеного бажаного рівня енергії, якщо зазначені амплітуди зазначеної першої групи бітів лежать нижче мінімального рівня енергії 11 Спосіб за п 9 або 10, який відрізняється тим, що зазначений крок збільшення і зазначений крок зменшення встановлюють на початковій стадії сеансу зв'язку і/або в залежності від виміряної якості зазначеного прийнятого сигналу 12 Спосіб за п 9 або 10, який відрізняється тим, що зазначений крок збільшення і зазначений крок зменшення є функціями зазначеного бажаного рівня енергії 13 Спосіб за п 9, який відрізняється тим, що зазначене коригування включає підтримання О (О О> (О 61946 потужності має схему коригування порогу для підвищення зазначеного бажаного рівня енергії на крок збільшення у випадку появи покажчика помилки у кадрі і зниження бажаного рівня енергії на крок зменшення у випадку відсутності помилок у кадрі 21 Пристрій за п 19 або 20, який відрізняється тим, що зазначений демодулюючий засіб демодулює кожний з зазначених екземплярів сигналу для отримання пілот-сигналу і фільтрованих даних і, крім того, має схему обчислення точкового добутку зазначеного пілотсигналу і зазначених фільтрованих даних для отримання скалярного виходу зі знаком 22 Пристрій за будь-яким з пп 19-21, який відрізняється тим, що зазначений перший контур регулювання потужності додатково включає фільтруючий засіб, призначений фільтрувати зазначений комбінований скалярний вихід для отримання фільтрованого виходу, а зазначений засіб порівняння порівнює зазначений фільтрований вихід з зазначеним бажаним рівнем енергії 23 Пристрій за п 20, який відрізняється тим, що зазначений бажаний рівень енергії встановлюється на початковій стадії сеансу зв'язку і/або в залежності від виміряної якості зазначеного прийнятого сигналу 24 Пристрій за п 20, який відрізняється тим, що зазначений крок збільшення і зазначений крок зменшення встановлюються на початковій стадії сеансу зв'язку і/або в залежності від виміряної якості зазначеного прийнятого сигналу 25 Контролер для базової станції безпроводової системи зв'язку з однією або більше базовими станціями і однією або більше віддаленими станціями, який має у складі передавач для передачі до віддаленої станції інформаційних сигналів разом з сигналами керування потужністю у першому каналі передачі, приймач для прийому від віддаленої станції у другому каналі передачі сигналів, які репрезентують атрибути, визначені на підставі сигналів керування потужністю, прийнятих віддаленою станцією у першому каналі передачі, і контролер для обробки прийнятих приймачем сигналів і, в залежності від оброблених сигналів, формування сигналів керування потужністю, що передаються передавачем у першому каналі 19 Пристрій за п 18, який відрізняється тим, що передачі зазначений перший контур регулювання потужності включає приймальний засіб для 26 Віддалена станція, призначена для прийому щонайменше одного екземпляра використання у безпроводовій системі зв'язку з багато шляхового сигналу, що відповідає однією або більше базовими станціями і однією зазначеній першій групі бітів, демодулюючий засіб, або більше віддаленими станціями, яка має у призначений демодулювати кожний з зазначених складі приймач для прийому одного або більше екземплярів сигналу для отримання пілот-сигналу інформаційних сигналів разом з сигналами і фільтрованих даних, об'єднуючий засіб, керування потужністю, переданих базовою призначений об'єднувати зазначені скалярні станцією у першому каналі передачі, процесор для виходи, що відповідають зазначеним екземплярам обробки одного або більше прийнятих приймачем сигналу, для одержання комбінованого скалярного сигналів і визначення атрибутів цих сигналів на виходу, і засіб порівняння, призначений підставі сигналів керування потужністю і порівнювати зазначені скалярні виходи з передавач для передачі у другому каналі передачі зазначеним бажаним рівнем енергії і формувати до базової станції сигналів, що репрезентують зазначену другу групу бітів в залежності від атрибути прийнятих інформаційних сигналів, з результатів порівняння потужністю передачі, визначеною прийнятими сигналами керування потужності 20 Пристрій за п 18 або 19, який відрізняється тим, що зазначений другий контур регулювання зазначеного бажаного рівня енергії, якщо у двох послідовних кадрах були виявлені помилки, і передбачає збільшуючий крок, якщо у кадрі були виявлені помилки, а помилки у двох попередніх послідовних кадрах були відсутні 14 Спосіб за будь-яким з пп 5-13, який відрізняється тим, що зазначене коригування включає прийом сукупності груп, утвореної щонайменше однією з зазначених других груп бітів, і вибір групи бітів з зазначеної сукупності зазначених других груп бітів, причому зазначена потужність передачі коригується згідно з вибраною групою бітів 15 Спосіб за будь-яким з пп 3-14, який відрізняється тим, що кожний біт зазначеної другої групи бітів передається з фіксованою затримкою відносно найпізнішого можливого біта керування потужністю з зазначеної першої групи бітів 16 Спосіб за будь-яким з пп 3-14, який відрізняється тим, що кожний біт зазначеної другої групи бітів передається з фіксованою затримкою відносно прийнятого біта з зазначеної першої групи бітів 17 Спосіб за будь-яким з пп 3-14, який відрізняється тим, що кожний біт зазначеної другої групи бітів передається як імпульс, коротший за тривалість однієї групи керування потужністю 18 Пристрій для регулювання потужності передачі у системі ПДКУ, який має у складі перший контур регулювання потужності для підтримання якості прийнятого сигналу на бажаному енергетичному рівні, причому зазначений перший контур регулювання потужності приймає першу групу бітів і значення бажаного рівня енергії і формує другу групу бітів в залежності від зазначеної першої групи бітів і зазначеного бажаного рівня енергії, і другий контур регулювання потужності для підтримання виміряної якості зазначеного прийнятого сигналу, причому зазначений другий контур регулювання потужності приймає показники наявності помилок у кадрі і поріг якості і формує для зазначеного першого контуру регулювання потужності значення зазначеного бажаного рівня енергії в залежності від зазначеної виміряної якості і зазначеного порога якості 61946 Винахід стосується систем зв'язку, зокрема способу і пристрою для регулювання потужності передачі у системі зв'язку, зокрема, нових і поліпшених способу і пристрою для регулювання потужності у системі зв'язку ПДКУ Модуляція з використанням паралельного доступу з кодовим ущільненням каналів (ПДКУ) є одним з способів, що уможливлюють встановлення зв'язку для великої КІЛЬКОСТІ користувачів системи Іншими відомими способами забезпечення паралельного доступу є паралельний доступ з розділом часу (ПДРЧ) та паралельний доступ з розділом частот (ПДРЧС) Модуляція з ПДКУ, однак, має суттєві переваги над іншими системами Використання ПДКУ у системах зв'язку з паралельним доступом описано у патентах США 4 901 307 та 5 103 459, включених сюди посиланням Спосіб реалізації ПДКУ для мобільних абонентів стандартизовано Асоціацією зв'язку стандартом TIA/EIA/IS-95-A (далі- просто IS-95-A) Сигнал ПДКУ за своїми властивостями є широкосмуговим і дає можливість створити частотну диверсифікацію розподілом енергії сигналу по широкій смузі частот Отже затухання на певній частоті впливає лише на невелику частину частотної смуги сигналу ПДКУ Просторова або шляхова диверсифікація забезпечується створенням багатьох шляхів для сигналу у каналах зв'язку до мобільного користувача або мобільної станції Крім того, диверсифікацію шляхів можна створити, використовуючи багатошляхове довкілля і окремо обробляючи сигнали розширеного спектру, які надійшли з різними затримками проходження Приклади такої диверсифікації можна знайти у патентах США 5 101 501 та 5 109 390, включених сюди посиланням Зворотним називають канал передачі від віддаленої станції (далі - ВС) до базової станції (далі - БС) У зворотному каналі кожна ВС, що веде передачу, створює перешкоди для інших ВС мережі Отже інформаційна здатність зворотного каналу обмежується загальними перешкодами від інших ВС Система ПДКУ збільшує інформаційну здатність зворотного каналу зменшенням КІЛЬКОСТІ біт при передачі тобто зменшенням потужності і зниженням перешкод, коли користувач не розмовляє Щоб мінімізувати перешкоди і максимізувати інформаційну здатність зворотного каналу, потужністю передачі кожної ВС керують у трьох окремих контурах регулювання зворотного каналу Перший з цих контурів регулює потужність передачі від ВС встановленням цієї потужності зворотно пропорцюнальною прийнятій потужності у прямому каналі У системах IS-95-A потужність передачі визначається формулою РВИх - -73 - Рвх, де Рвх - потужність, прийнята ВС (дБ), РВИх потужність передачі ВС (дБ), -73 - константа Цей контур регулювання потужності часто називають відкритим Другий контур регулювання потужності регулює потужність передачі ВС таким чином, що якість сигналу, виміряна як відношення енергії на біт до шуму разом з перешкодами (Еь/І0) Для сигналів зворотного каналу підтримується на зумовленому рівні Цей рівень називають уставкою для Еь/І0 БС виміряє Еь/І0 сигналу зворотного каналу, прийнятого нею, і у прямому каналі передає до ВС біт керування потужністю зворотного каналу, який залежить від Еь/І0 Ці біти встановлюються 16 разів у 20-мілісекундному кадрі або передаються з частотою 800біт/с Прямий інформаційний канал несе біти керування потужністю зворотного каналу разом з даними від БС до ВС Другий контур регулювання потужності часто називають закритим У системі ПДКУ пакети даних звичайно передаються як дискретні кадри даних і бажаний рівень функціонування визначають через частоту появи кадрів з помилками (ЧКП) Третій контур регулювання потужності встановлює уставку для Еь/Іо такою, щоб підтримувати бажаний рівень функціонування, визначений ЧКП Цей третій контур часто називають ЗОВНІШНІМ Таке регулювання потужності детально описано у патенті США 5 056 109, включеному посиланням Прямий канал призначено для передачі від БС до ВС Потужність передачі БС у цьому каналі регулюють з кількох причин Передача від БС з великою потужністю може створити надмірні перешкоди для сигналів, які приймають ІНШІ ВС З іншого боку, якщо потужність передачі БС занадто мала, ВС прийматиме хибні дані Затухання у наземних каналах і ІНШІ фактори можуть впливати на якість сигналу від БС, прийнятого ВС Отже, кожна БС намагається регулювати свою потужність передачі, щоб підтримувати бажаний рівень функціонування на ВС Регулювання потужності у прямому каналі особливо важливе при передачі даних Передача даних звичайно є асиметричним процесом, оскільки КІЛЬКІСТЬ даних, що передаються у прямому каналі, перевищує КІЛЬКІСТЬ даних у зворотному каналі Ефективним регулюванням потужності у прямому каналі, яке дозволяє підтримувати бажаний рівень функціонування, можна збільшити повну інформаційну здатність цього каналу Спосіб і пристрій для регулювання потужності у прямому каналі описано у заявці 08/414 633 на патент США від 31/03/1995, включеній посиланням Згідно з цим документом, коли ВС виявляє прийнятий від БС кадр з помилками, вона передає до БС біт-показник помилки (БПП) БПП може знаходитись у інформаційному кадрі зворотного каналу або може бути переданий у цьому каналі у складі окремого повідомлення У ВІДПОВІД на БПП БС підвищує потужність передачі до ВС Однією З вад цього способу є великий час реакції Затримка для обробки перевищує інтервал між часом передачі від БС кадру з недостатньою потужністю і часом, коли БС має скоригувати потужність передачі у ВІДПОВІДЬ на повідомлення про помилку від ВС Ця затримка включає (1) час, потрібний для передачі кадру з недостатньою потужністю, (2) час проходження цього кадру і прийому на ВС, (3) час на виявлення ВС кадру з помилкою (наприклад стирання кадру), (4) час на передачу повідомлення про помилку від ВС до БС і (5) проходження і прийом цього повідомлення БС і відповідне коригування потужності Перед формуванням повідомлення з БПП на ВС інформаційний кадр прямого каналу має бути прийнятий, демодульований і декодований Після цього інформаційний кадр зворотного каналу з БПП має бути сформований, кодований, переданий, декодований і оброблений, і тільки після цього БПП може бути використаний для коригування потужності у прямому каналі Звичайно бажаний рівень функціонування відповідає ЧПК = 1% Отже, у середньому ВС передає одне повідомлення про помилку на кожні 100 кадрів Згідно З IS-95-A кожний кадр має тривалість 20 мс Регулювання потужності з використанням БПП ефективно коригує потужність передачі у випадку екранування, але внаслідок повільної швидкості є малоефективним при затуханні (за винятком дуже повільних затухань) Другий спосіб регулювання потужності передачі у прямому каналі передбачає використання Еь/І0 сигналу, прийнятого ВС Оскільки ЧПК залежить від Еь/І0 прийнятого сигналу, регулюванням потужності підтримується бажаний рівень Еь/І0 3 цим способом пов'язані труднощі, що виникають, коли передача даних у прямому каналі ведеться з різними бітовими швидкостями У прямому каналі коригування потужності передачі відбувається залежно від бітової швидкості кадрів даних При низьких швидкостях передача кожного біту даних займає більше часу внаслідок повторювання модуляційного символа згідно з IS-95-A Енергія Еь на біт є результатом акумулювання прийнятої потужності протягом періоду, що дорівнює тривалості одного біту, і її одержують накопиченням енергії модуляційних символів Для одного й того ж Еь кожний біт даних може бути переданий з низькою швидкістю і пропорційно нижчою потужністю Типова ВС не знає апріорі бітової швидкості передачі і не може обчислити прийняте значення Еь, доки увесь кадр даних не буде демодульований, декодований і його швидкість визначена Отже, затримка, пов'язана з цим способом, відповідає описаній у вже згаданій заявці 08/414 633 для одного повідомлення при регулюванні потужності у кадрі на відміну від ситуації для зворотного каналу, де таке повідомлення (біт) повторюється у кадрі 16 разів згідно з IS-95-A Інші способи швидкого регулювання потужності у прямому каналі описано у заявках на патент США 08/559 386 (вже згаданій), 08/559 386 від 15/11/1995, 08/722 763 від 27/09/1996, 08/710 335 від 16,09/1996 і 08/752 860 від 20/11/1996, 61946 8 включених посиланням Головною різницею між прямим і зворотним каналами є те, що у зворотному каналі нема потреби знати швидкість передачі Як описано у вже згаданому патенті 5 056 109, при нижчих швидкостях ВС не передає безперервно Коли ВС передає, вона передає з постійним рівнем потужності сигнали однієй й тієї ж структури незалежно від швидкості передачі БС визначає значення біта керування потужністю і передає цей біт до ВС 16 разів у кожному кадрі Оскільки ВС знає швидкість передачі, ВС може ігнорувати біти регулювання потужності, які відповідають періодам, коли вона не передавала Це уможливлює швидке регулювання потужності у зворотному каналі Однак, ефективна швидкість регулювання потужності залежить від швидкості передачі Згідно З IS-95-A швидкість для кадрів повної швидкості становить 800біт/с, а для кадрів швидкості 1/8-100 біт/с Інший спосіб для зворотного каналу описано у заявці 08/654 443 на патент США від 28/05/1996, включеній посиланням Згідно з ним у зворотний канал уведено допоміжний пілот-сигнал, рівень якого не залежить від швидкості передачі у зворотному каналі Це дозволяє БС виміряти рівень цього сигналу і надсилати біт керування потужністю для зворотного каналу до ВС з ПОСТІЙНОЮ ШВИДКІСТЮ Задачею винаходу є створення способу і пристрою для швидкісного регулювання потужності у прямому каналі, зокрема поліпшення часу реакції у контурі регулювання потужності у цьому каналі і уможливлення динамічного коригування потужності передачі у прямому каналі через вимірювання якості бітів керування потужністю зворотного каналу, що передаються у прямому каналі кілька разів на кадр Вимірювання протягом коротких часових інтервалів дозволяє БС динамічно коригувати потужність передачі, щоб мінімізувати перешкоди для інших БС і максимізувати інформаційну здатність прямого каналу Поліпшення часу реакції дозволяє контуру регулювання потужності ефективно компенсувати повільне затухання Блочне переупорядковуван-ня у системі зв'язку є ефективним при швидких затуханнях Для вирішення цієї задачі винахід передбачає спосіб регулювання потужності передачі у системі ПДКУ, який включає операції вимірювання амплітуд першої групи бітів, порівняння значень зазначених амплітуд з бажаним рівнем енергії, і формування другої групи бітів на підставі результату зазначеного порівняння, а зазначена потужність передачі коригується згідно з зазначеної другою групою бітів Винахід включає пристрій для регулювання потужності передачі у системі ПДКУ, який має у складі перший контур регулювання потужності для підтримання якості прийнятого сигналу на бажаному енергетичному рівні, причому зазначений перший контур регулювання потужності приймає першу групу бітів і значення бажаного енергетичного рівня і формує другу групу бітів в залежності від зазначеної першої групи бітів і зазначеного енергетичного рівня, і 61946 10 рівня функціонування Оскільки загальна другий контур регулювання потужності для потужність передачі БС є постійною, мінімізація підтримання виміряної якості зазначеного потужності окремої передачі зберігає потужність прийнятого сигналу, причому зазначений другий для виконання інших задач контур регулювання потужності приймає показники Ще однією задачею винаходу є створення наявності помилок у кадрі і поріг якості і формує надійного механізму регулювання потужності для зазначеного першого контура регулювання прямого каналу У ВС біти керування потужністю потужності значення зазначеного енергетичного зворотного каналу від різних секторів БС або ті, рівня в залежності від зазначених виміряної якості що надійшли від одного сектора багатьма і порогу якості шляхами проходження, об'єднуються і дають Винахід також включає контролер для БС поліпшений результат вимірювання якості сигналу безпровідної системи зв'язку з однією або більше прямого каналу Біти керування потужністю, БС і однією або більше ВС, який має передавач визнані ненадійними, можуть бути відкинуті без для передачі інформаційних сигналів разом з використання їх у контурі регулювання потужності сигналами керування потужністю у каналі Біти керування потужністю прямого каналу передачі, приймач для прийому у каналі передачі приймаються усіма БС, які мають зв'язок з ВС сигналів від ВС і репрезентування атрибутів Коефіцієнт передачі прямих каналів усіх цих БС інформаційних сигналів, прийнятих у каналі коригуються періодично і тому помилки при передачі ВС, контролер для обробки прийнятих прийомі БС бітів керування потужністю прямого приймачем сигналів і формування сигналів каналу не накопичуються керування потужністю, переданих передавачем у каналі передачі, залежно від оброблених сигналів Іншою задачею винаходу є створення механізму коригування потужності передачі у Крім того, винахід включає ВС, призначену прямому каналі для підтримання бажаної ЧПК, як для використання у безпровідній системі зв'язку з це відбувається у зворотному каналі за допомогою однією або більше БС і однією або більше ВС, яка зовнішнього контура має приймач для прийому одного або більше інформаційних сигналів разом з сигналами Ще однією задачею винаходу є створення керування потужністю, переданих БС у каналі механізму передачі бітів керування потужністю між передачі, контролер для обробки прийнятих БС РІЗНІ БС можуть приймати біти керування приймачем інформаційних сигналіві визначення потужністю прямого каналу безпомилково або з атрибутів цих сигналів, і передавач для передачі помилками Винахід передбачає забезпечення БС, сигналів у каналі передачі, які репрезентують які прийняли помилкові біти керування потужністю, атрибути прийнятих приймачем інформаційних інформацією, необхідною для оновлення рівня сигналів потужності прямого каналу Згідно З втіленням винаходу ВС виміряє у Особливості, задачі і переваги винаходу зворотному каналі біти керування потужністю, які наведено у подальшому детальному описі втілень передаються з швидкістю 800біт/с у винаходу з посиланнями на креслення, у яких інформаційному прямому каналі Біти керування фіг 1 - схема системи зв'язку згідно з потужністю для зворотного каналу додаються у втіленням винаходу з кількома БС, що мають інформаційний потік прямого каналу Рівень, з зв'язок з ВС, яким передаються ці біти, коригується разом з фіг 2 - приклад блок-схеми БС і ВС, рівнем бітів даних прямого каналу, але на відміну фіг 3 - приклад блок-схеми прямого каналу, від останніх рівень, з яким передаються біти фіг 4 - приклад блок-схеми демодулятора ВС, керування потужністю, не залежить від бітової фіг 5 - приклад блок-схеми декодера ВС, швидкості передачі даних Виміряна якість бітів фіг 6 - приклад блок-схеми процесора керування потужністю використовується для регулювання потужності ВС, коригування потужності передачі БС фіг 7 - часова діаграма сигналів регулювання потужності прямого і зворотного каналів і Задачею винаходу є поліпшення часу реакції при регулюванні потужності у прямому каналі фіг 8 - часова діаграма коригування шляхом використання вимірювань енергії бітів коефіцієнта передачі у контурі регулювання керування потужністю зворотного каналу Біти потужності прямого каналу керування потужністю зворотного каналу У системі згідно з винаходом БС передає біти передаються з швидкістю 800 біт/с Таким чином, керування потужністю зворотного каналу разом з система регулювання потужності прямого каналу даними інформаційного прямого каналу ВС може виміряти якість прийнятих сигналів використовує ці біти для регулювання II потужності інформаційного прямого каналу кожні 1,25мс Дані передачі, щоб підтримувати бажаний рівень вимірювань можуть бути передані до БС для функціонування і мінімізувати перешкоди для коригування на їх підставі потужності передачі у інших ВС системи Механізм регулювання прямому каналі Поліпшений час реакції дозволить потужності описано у вже згаданій заявці 08/414 БС ефективно компенсувати ПОВІЛЬНІ затухання і 633 Внаслідок чутливості до затримок, біти поліпшити функціонування прямого каналу керування потужністю не кодують і фактично вбудовують у дані (див фігЗ), тобто заміщують Іншою задачею винаходу є підвищення один або більше кодових символів цими бітами інформаційної здатності прямого каналу завдяки швидкому коригуванню потужності передачі БС У бажаному втіленні біти керування Спосіб керування потужністю згідно з винаходом потужністю зворотного каналу передаються з дозволяє БС вести передачу з мінімальною швидкістю 800біт/с, або один біт у кожній часовій потужністю, необхідною для підтримання бажаного ЩІЛИНІ тривалістю 1,25мс Часову щілину 12 11 61946 називають групою керування потужністю Якщо таке коригування здійснюється також для бітів біти керування потужністю передавати з постійним керування потужністю у зворотному каналі, тобто часовим інтервалом, БС, що передає їх, ці два коефіцієнти передачі коригуються разом передаватиме їх до кількох ВС одночасно Це Якість сигналу прямого каналу, прийнятого ВС, створює піки потужності при передачі 3 цієї визначається виміряною амплітудою бітів причини біти керування потужністю розміщують керування потужністю зворотного каналу, псевдовипадково у 1,25-мілісекундній групі переданих у прямому каналі Якість інформаційних керування потужністю Для цього 1,25-мілісекундну бітів не вимірюється безпосередньо, але часову щілину ділять на 24 позиції і, визначається за виміряною амплітудою бітів використовуючи довгу псевдошумову (ПШ) керування потужністю зворотного каналу ПОСЛІДОВНІСТЬ, псевдовипадково обирають позицію Підставою для цього є те, що біти керування для біта керування потужністю У бажаному потужністю і інформаційні дані у рівній мірі втіленні для початкового біта обирають одну з зазнають впливу змін довкілля на шляху лише 16 перших позицій у групі керування проходження Тому у даному втіленні важливо, потужністю, ігноруючи решту позицій щоб амплітуда бітів даних підтримувалась у зумовленій пропорції до амплітуди бітів керування Інформаційний прямий канал є каналом потужністю змінної швидкості і потужність передачі у цьому каналі залежить від бітової швидкості передачі У типовому випадку біти керування потужністю Якість функціонування цього каналу визначається передаються з низькою потужністю і можуть параметром ЧПК, який залежить від енергії Еь на передаватись від кількох БС системи Більш точне біт сигналу, прийнятого ВС При нижчих вимірювання амплітуди бітів керування потужністю швидкостях даних, одна й та ж енергія на біт досягається прийомом цих бітів, коригуванням їх розподіляється на довшому періоді і тому рівень амплітуди і фази згідно з амплітудою і фазою потужності передачі знижується пілот-сигналу і фільтруванням коригованих бітів за їх амплітудою Фільтровані амплитуд и бітів У бажаному втіленні передача у прямому керування потужністю використовуються для каналі здійснюється згідно з стандартом IS-95-A, регулювання потужності БС таким чином, щоб який передбачає використання одного з двох якість сигналів прямого каналу, прийнятих ВС, наборів швидкостей (далі -НШ) НШ 1 містить підтримувалась на бажаному рівні бітові швидкості 9,6, 4,8, 2,4 і 1,2кбіт/с Дані швидкості 9,6 кбіт/с кодують зі згорткою кодуючим Регулювання потужності прямого каналу пристроєм швидкості 1/2 і одержують символьну здійснюється двома контурами регулювання швидкість 19200симв /с НШ 2 містить бітові Перший контур (замкнений) коригує потужність швидкості 14,4, 7,2, 3,6 і 1,8кбіт/с Закодовані дані передачі БС таким чином, що якість фільтрованих нижчих швидкостей повторюють N разів для за амплітудою бітів керування потужністю одержання символьної швидкості 19200симв /с зворотного каналу, прийнятих ВС, підтримується Дані швидкості 14,4кбіт/с кодують зі згорткою на бажаному енергетичному рівні У більшості кодуючим пристроєм швидкості 1/2 з випадків цей рівень визначається ЧПК вбудовуванням і одержують швидкість 3/4 Отже, інформаційного прямого каналу Надсилаючи у символьна швидкість для бітової швидкості зворотному каналі біти керування потужністю 14,4кбіт/с також становитиме 19200симв /с БС прямого каналу, ВС вимагає від БС коригування обирає НШ на початковій стадії сеансу зв'язку і потужності передачі у прямому каналі Кожний з звичайно використовує цей набір протягом усього цих бітів примушує БС збільшити або зменшити цього сеансу У бажаному втіленні тривалість біту коефіцієнт передачі ВІДПОВІДНОГО інформаційного керування потужністю для зворотного каналу каналу Другий контур регулювання (ЗОВНІШНІЙ) Є дорівнює ширині двох символів (104,2мкс) для НШ механізмом, яким ВС коригує бажаний 1 і ширині одного символа (52,1 мкс) для НШ 2 енергетичний рівень для підтримання бажаної ЧПК У даному випадку коефіцієнт передачі прямого каналу стосується енергії (Еь) на біт Для підвищення ефективності регулювання (інформаційний) переданого сигналу Кадр нижчої потужності прямого каналу, тобто компенсації швидкості містить меншу КІЛЬКІСТЬ бітів, переданих повільних затухань у каналі, передбачено, щоб з певною енергією на біт і, отже, передається з замкнений контур працював з високою швидкістю меншою потужністю Таким чином, рівень передачі У прикладі втілення біти керування потужності у інформаційному прямому каналі потужністю зворотного каналу на яких визначається швидкістю поточного кадру здійснюється вимірювання якості сигналів прямого Коефіцієнт передачі зворотного каналу стосується каналу, передаються з швидкістю 800біт/с , біти енергії (Еь) на біт для бітів керування потужністю керування потужністю прямого каналу зворотного каналу, вбудованих у потік даних Ці надсилаються у зворотному каналі також з біти керування потужністю мають однакову швидкістю 800біт/с Таким чином, потужність тривалість і тому їх рівень потужності не залежить передачі БС може коригуватись з частотою до від швидкості кадру, у який вони вбудовані У 800разів/с Однак, оскільки біти керування цьому втіленнні ці особливості бітів керування потужністю прямого каналу надсилаються потужністю використовуються для поліпшення некодованими і з мінімальним енергетичним механізму регулювання потужності прямого рівнем, деякі з цих бітів приймаються БС каналу Регулювання потужності прямого каналу незадовільно У цьому випадку БС може примушує БС коригувати коефіцієнт передачі ігнорувати біти керування потужністю, визнані інформаційного каналу У прикладі втілення кожне ненадійними 14 61946 його частоту Модульований сигнал проходить через антенний перемикач 28 (П) і передається (ЗОВНІШНІЙ) ОНОВЛЮЄ значення бажаного антеною ЗО у прямому каналі шляхом 10 У деяких енергетичного рівня один раз протягом одного типах БС антенний перемикач не кадру, тобто 50разів/с Цей контур встановлює в и ко р исто вується такий бажаний енергетичний рівень, який Мультиплексор 74 використовується для забезпечує бажану ЧПК Якщо довкілля шляху вбудовування бітів керування потужністю для проходження сигналу не змінюється, ЗОВНІШНІЙ зворотного каналу у потік даних Біти керування контур швидко визначає ВІДПОВІДНИЙ бажаний потужністю є однобітовими повідомленнями, які енергетичний рівень і утримує його Якщо ж інструктують ВС підвищити або знизити потужність характеристики каналу змінились (наприклад, передачі у зворотному каналі У прикладі втілення підвищився рівень перешкод, змінилась швидкість біти керування потужністю уводяться у кожну 1,25руху мобільного користувача або змінився шлях мілісекундну групу керування потужністю проходження), виникає потреба у іншому Тривалість цих бітів є заздалегідь визначеною і бажаному енергетичному рівні для продовження може бути встановленою залежно від НШ Місце роботи з такою ж ЧПК, і тоді ЗОВНІШНІЙ контур має уведення біта керування потужністю для швидко змінити бажаний рівень, щоб адаптуватись зворотного каналу визначається довгою ПШ до нових умов ПОСЛІДОВНІСТЮ, що надходить від генератора 70 ПШ коду Вихідний сигнал мультиплексора 74 1 Опис схем містить як біти даних, так і біти керування На фіг 1 зображено приклад системи зв'язку потужністю зворотного каналу згідно з винаходом, яка має кілька БС 4, що мають зв'язок з кількома ВС 6 (для спрощення зображено Сигнал прямого каналу приймається антеною лише одну ВС 6) Контролер 2 системи має зв'язок 102 ВС 6 (фіг 2) і через антенний перемикач 104 з усіма БС 4 системи І комунальною комутаторною надсилається до приймача 106 Приймач 106 телефонною мережею (ККТМ) 8 Контролер 2 фільтрує, підсилює, декодує і квантує сигнал, координує зв'язки між користувачами ККТМ 8, і створюючи цифрові сигнали І, Q смуги частот користувачами ВС 6 Передача даних від БС 4 до модулюючих сигналів Ці сигнали надходять до ВС 6 здійснюється у прямому каналі шляхами 10 демодулятора (ДЕМОД) 108 Демодулятор 108 розповсюдження сигналу, а передача ВС 6 до БС відновлює ці сигнали, розширені раніше короткими 6 - у зворотному каналі шляхами 12 Шлях ПШ кодами ПШ-І, ПШ-Q, звільняє відновлені проходження може бути прямим (наприклад, шлях сигнали від коду Уолша, використовуючи код 10а) або шляхом з відбиттями (наприклад, 14) На Уолша, використаний на БС 4, звільняє одержані шляху 14 сигнал, переданий від БС 4а, сигнали від розширеного ПШ коду і надсилає відбивається від об'єкта 16 і досягає ВС 6 демодульовані дані до декодера 110 непрямим шляхом Відбиваючий об'єкт, хоча і У декодері 110 (фіг 5) блочний зворотний зображений як єдиний блок, являє собою упорядковувач (ЗВУП) 180, відновлює порядок елементи довкілля, наприклад, будинки або ІНШІ символів демодульованих даних і спрямовує об'єкти відновлені дані до декодера 182 Вітербі Декодер 182 декодує закодовані зі згорткою дані і надсилає На фіг 2 зображено блок-схеми БС 4 та ВС 6 їх до елемента 184 перевірки коду КЦН, який згідно з винаходом Джерело 20 даних забезпечує спрямовує перевірені дані до накопичувача 112 даними кодуючий пристрій 22 Блок-схему даних (НД) прикладу такого пристроя наведено на фіг З Генератор 62 коду контролю з використанням 2 Вимірювання бітів керування потужністю циклічної надмірності (КЦН) кодує дані поліномом На фіг 4 зображено блок-схему вимірювання КЦН, який у прикладі втілення відповідає такому енергії бітів керування потужністю зворотного генератору, передбаченому IS-95-A Генератор 62 каналу Цифрові сигнали І, Q смуги частот додає біти КНЦ і уводить до даних хвостові біти модулюючих сигналів від приймача 106 надходять коду Форматовані дані надходять до згортаючого до групи кореляторів 160а - 160т (далі - просто кодуючого пристроя 64, який зі згорткою кодує їх і 160) Кожний корелятор 160 може бути надсилає кодовані дані до повторювача 66 призначений окремому шляху проходження символів Повторювач 66 повторює кожний символ сигналу від БС 4 або сигналу від іншої БС 4 У Ns разів, щоб зберегти постійну символьну кожному з призначених кореляторів розширені швидкість на своєму виході Переупорядковувач сигнали відновлюються короткими кодами ПШ-І, (ПЕРЕУП) 66 змінює порядок символів і надсилає ПШ-Q за допомогою множувачів 162 У кожному з переупорядковані дані до модулятора (МОД) 24 кореляторів коди ПШ-І, ПШ-Q можуть мати власні унікальні зсуви, пов'язані з БС 4, що передала У модуляторі 24 множувач 72 розширює ці сигнал, і визначені затримкою проходження дані довгим ПШ кодом таким чином, що вони сигналу, демодульованого цим корелятором можуть бути прийняті лише даною ВС 6 Множувачі 164 звільняють одержані дані від Розширені ПШ кодом дані через мультиплексор 76 накладеного на них коду Уолша, призначеного надходять до множувача 76, який накладає на них шформаційнрму каналу, прийнятому корелятором код Уолша, що відповідає інформаційному каналу, 160 Звідси дані надходять до фільтрів 168, які призначеному ВС 6 Далі ці дані розширюються акумулюють енергію звільнених даних протягом короткими ПШ кодами ПШ-І, ПШ-Q у множувачах, тривалості символа Фільтровані дані містять як ВІДПОВІДНО, 78а, 786 Розширені коротким ПШ дані, так і біти керування потужністю кодом дані надходять до передавача 26, який фільтрує, модулює, підсилює сигнал і підвищує Відновлені дані з множувачів 162 містять 13 У прикладі втілення другий регулювання потужності прямого контур каналу 16 15 61946 На БС 4 на пілот-сигнал Вектор sgn(B,(p)) знакових бітів надходить до накладається ПОСЛІДОВНІСТЬ З ОДНИХ нулів, що логічного блокд 194 регулювання потужності відповідає нульовому коду Уолша Отже, пілотЗгідно З IS-95-A, якщо будь-який зі знаків є сигнал не потребує звільнення від коду Уолша негативним, ВС 6 знижує рівень потужності Звільнені від короткого ПШ коду дані надходять до передачі, якщо усі знаки sgn(B,(p)) позитивні, ВС 6 фільтрів 166, які пропускають нижні частоти цих підвищує цей рівень Блок 194 обробляє вектор даних, щоб звільнити сигнали від інших sgn(B,(p)) згідно з вимогами IS-95-A Виходом ортогональних каналів (наприклад, інформаційних, блоку 194 є один біт, який вказує на те, що ВС 6 пейджерних або каналів доступу), переданих БС 4 має підвищити або знизити потужність передачі у прямому каналі згідно з функціонуванням замкненого контура регулювання потужності зворотного каналу Цей Два комплексних сигнали (або вектори), що біт надходить до передавача 136 (фіг 2), який відповідають фільтрованому пілот-сигналу і ВІДПОВІДНИМ чином коригує коефіцієнт передачі фільтрованим даним і бітам керування потужністю, надходять до схеми 170 точкового добутку, яка При вимірюванні на ВС 6 показником якості обчислює точковий добуток цих двох векторів у сигналу є амплітуда бітів керування потужністю спосіб, відомий фахівцям Приклад схеми 170 зворотного каналу, а не їх полярність (тобто детально описано у патенті США 5 506 865, негативний або позитивний знак) Накопичувач включеному посиланням Схема 170 точкового 196 неідентичних бітів видаляє модульовані дані і добутку проектує вектор фільтрованих даних на працює з абсолютними значеннями |В,(р)| бітів вектор фільтрованого пілот-сигналу, перемножує керування потужністю зворотного каналу, амплітуди цих векторів і надсилає скаляр (з об'єднуючи їх згідно з формулою знаком) Sj(1) до демультиплексора 172 р-1 р Позначення Sj(m) відповідає вихідному сигналу т х,=(1/Р)2|Ві(р)| О) го корелятора 160т у часовому інтервалі j-ro р=0 символа ВС 6 знає, чому саме відповідає j-й де [ - порядок нелінійності, а Р - КІЛЬКІСТЬ 3 символьний інтервал, тобто біту даних або біту незалежних потоків бітів керування потужністю керування потужністю у зворотному каналі Згідно зворотного каналу У прикладі втілення [ = 1 3 з цим демультиплексор спрямовує вектор s, = відповідає вимірюванню абсолютних значень (s,(1), s,(2) , s,(M)) вихідних сигналів кореляторів амплітуд бітів керування потужністю, а [ = 2 3 або до об'єднувача 174 даних, або до процесора відповідає вимірюванню їх енергій Винахід 120 керування потужністю Об'єднувач 174 даних включає також ІНШІ значення [3, які можуть підсумовує усі ВХІДНІ вектори, відновлює дані, використовуватись у системах інших типів використовуючи довгий ПШ код, і надсилає демоВиходом накопичувача 196 є значення х, енергії на дульовані дані до декодера 170 (фіг 5) біт у підка-налі регулювання потужності зворотного Біти керування потужністю обробляються каналу у І-ІЙ групі керування потужністю процесором 120 регулювання потужності (фіг 6) Біти керування потужністю не кодуються і тому Накопичувач 190 бітів акумулює один або більше є особливо чутливими до впливу перешкод Малий символів s,(m) потягом тривалості біту керування час реакції замкненого контура регулювання потужністю і формує біти bj(m) керування потужності зворотного каналу мінімізує цей вплив потужністю у зворотному каналі Позначення b|(m) на регулювання потужності, оскільки хибні відповідає біту керування потужністю m-го корелякоригування потужності передачі можуть бути тора 160т у інтервалі І-ОІ групи керування виправлені подальшими групами керування потужністю Вектор b| = (b|(1), b,(2), , b,(M)) бітів потужністю Однак, оскільки амплітуда бітів керування потужністю надсилається до керування потужністю є показником якості сигналу накопичувача 192 ідентичних бітів прямого каналу, фільтр 198 забезпечує більш Згідно З IS-95-A, якщо з ВС 6 мають зв'язок надійне вимірювання цих амплітуд більш, ніж одна БС 4, ці БС можуть передавати Фільтр 198 може бути виконаний у різних однакові або різні біти керування потужністю варіантах, відомих фахівцям, наприклад, бути зворотного каналу Якщо БС 4 розташовані у цифровим або аналоговим Наприклад, фільтр 198 одному МІСЦІ, вони передають біти керування може бути побудований як фільтр з імпульсною потужністю однакових значень, тобто так, якби характеристикою скінченної тривалості (ФІСТ) або вони були секторами однієї БС Якщо БС 4 як фільтр з імпульсною характеристикою розташовані у різних місцях, вони передають різні нескінченної тривалості (ФІНТ) Якщо це ФІСТ, біти керування потужністю Стандартом IS-95-A фільтровані біти керування потужністю також визначено спосіб ідентифікування БС 4, що обчислюються як передають різні біти керування потужністю, на ВС 6 Якщо ВС 6 має зв'язок лише з однією БС 4 N-1 через різні шляхи, біти керування потужністю, що j=0 пройшли різними шляхами, будуть ідентичними Накопичувач 192 ідентичних бітів акумулює біти де Х| - амплітуда біта керування потужністю, b,(m) керування потужністю, знайдені ідентичними обчислена накопичувачем 196 неідентичних бітів Виходом накопичувача 192 є, таким чином, вектор протягом І-ОІ групи керування потужністю, а, В, = (b|(1), b|(2), , b|(P)) бітів керування потужністю коефіцієнт j-ro відгалуження фільтра, а у зворотного каналу, які відповідають Р незалежних фільтрована амплітуда біта керування потужністю потоків бітів керування потужністю зворотного на виході фільтра 198 Оскільки бажано каналу мінімізувати затримку, коефіцієнти відгалужень ФІСТ обирають таким чином, щоб ао > аі > аг > також пілот-сигнал 18 17 61946 У даному прикладі втілення ВС 6 для порівнювати виміряні біти керування потужністю прискорення роботи системи регулювання прямого каналу з власним мінімальним значенням потужності прямого каналу компоненти ВС 6 енергії і не реагувати на біти з енергією нижче використовуються різними підсистемами цього мінімального значення Наприклад, корелятор 160а використовується У прикладі втілення ВС 6 виконує абсолютне також підсистемою демодуляції даних, а оцінювання, засновуючись на ВИХІДІ від елемента накопичувачі 190, 192 - підсистемою регулювання 194 перевірки значення КНЦ, а також ІНШІ міри потужності зворотного каналу Винахід передбачає якості кадру, наприклад, метрику Ямамото і також ІНШІ втілення підсистем ВС 6 і ІНШІ втіленння КІЛЬКІСТЬ повторно кодованих хибних символів, і системи регулювання потужності прямого каналу визначає, чи був кадр декодований без помилок Результат такого визначення репрезентовано З ЗОВНІШНІЙ контур регулювання потужності БПП, який встановлюється у '1', щоб вказати на прямого каналу стирання кадру, і у '0' у іншому випадку Далі Фільтрована амплітуда у біта керування вважатимемо, що ВС 6 використовує БПП для потужністю зворотного каналу на виході фільтра виявлення хибності прийнятого кадру У бажаному 198 вказує на якість сигналу прямого каналу, втіленні БПП, використаний для регулювання у прийнятого ВС 6 Схема 202 порівніння порівнює зовнішньому контурі регулювання потужності фільтровану амплітуду у з бажаним енергетичним прямого каналу, є БПП, фактично переданим у рівнем z Якщо у перевищує z, ВС 6 передає біт '0' зворотному каналі Однак, незалежне визначення у під канал і регулювання потужності прямого ПОВНОЦІННОСТІ прийнятого кадру з метою каналу, інструктуючи БС 4, що веде передачу у регулювання у зовнішньому контурі також може прямому каналі до ВС 6, знизити потужність бути здійснене і лежить у межах винаходу інформаційного каналу Навпаки, якщо у менше z, ВС 6 передає біт ' 1 ' у підканалі регулювання У прикладі втілення оновлення у зовнішньому потужності прямого каналу, інструктуючи цю БС 4 контурі відбувається один раз на кадр або на 16 підвищити потужність інформаційного каналу Ці '0' груп керування потужністю ЗОВНІШНІЙ контур та ' 1 ' є значеннями бітів керування потужністю оновлює у ВС 6 бажаний енергетичний рівень z прямого каналу Схему 200 коригування порогу наведено на фіг 6 Як тільки декодовано черговий кадр, показник є, Хоча у описі передбачено використання якості кадру у вигляді БПП, надсилається до схеми одного біту керування потужністю прямого каналу 200 коригування порогу (фіг 6) Схема 200 у групі керування потужністю, винахід передбачає оновлює значення бажаного енергетичного рівня z також використання більшої КІЛЬКОСТІ таких бітів і надсилає нове значення цього рівня до схеми 202 для підвищення розрізнюючої здатності порівняння з порогом Наприклад, схема 202 порівняння може квантувати різницю між фільтрованою амплітудою У першому втіленні, схема 200 коригування у біта керування потужністю зворотного каналу і порогу оновлює значення z згідно з рівнянням бажаним енергетичним рівнем, створюючи кілька рівнів різниці Наприклад, двобітне повідомлення у _i+5 e _! = 0 підканалі регулювання потужності прямого каналу може бути використане для одержання чотирьох де zK - бажаний енергетичний рівень у к-му рівнів різниці у - z У іншому варіанті ВС 6 може кадрі, ек і - помилковий k-1-й кадр, у - крок передавати значення фільтрованої амплітуди у, у збільшення енергетичного рівня, 5 - крок підканалі регулювання потужності прямого каналу зменшення енергетичного рівня У прикладі втілення Єк-і встановлюється рівним 1, якщо k-1-й Коригування БС 4 и потужності передачі у кадр є хибним, і встановлюється рівним 0 у кожній групі керування потужністю не є необхідним Внаслідок низького енергетичного протилежному випадку Значення \ та Ь рівня бітів керування потужністю зворотного встановлюют, виходячи з бажаного рівня ЧПК каналу МС 6 може прийняти ці біти з помилками Звичайно у встановлюють великим, а 5 малим або втратами, викликаними шумами і Такий вибір зумовлює пилоподібну форму Zk перешкодами від інших користувачів Фільтр 198 Поява хибного кадру викликає значне збільшення підвищує точність вимірювань, але не усуває Zk для мінімізації можливості появи іншого хибного повністю можливості помилок У прикладі втілення кадру Якщо у кадрі нема помилок, Zk повільно ВС 6 може ігнорувати біти керування потужністю зменшується для мінімізації потужності передачі У прямого каналу, якщо визнає їх вимірювання прикладі втілення значення Zk, у та 5 ненадійним Наприклад, ВС 6 може порівнювати репрезентовано у дБ, хоча припустимо фільтровану амплітуду у з мінімальним значенням використовувати лінійну шкалу енергії Якщо у нижче цього мінімального Згідно З другим втіленням кроки у та 5 можуть значення енергії, ВС 6 може ігнорувати значення у бути функцією поточного бажаного енергетичного певної групи керування потужністю і інформувати рівня Zk і і тоді перехід до Zk залежатиме від цього БС 4 про це (наприклад, не передаючи бітів рівня Тоді рівняння (3) матиме вигляд керування потужністю прямого каналу до БС 4 або |z _ +y(z _ ) e _ 1 або використовуючи певне значення з набору значень для регулювання потужності прямого \zk--\ + 5(z _i) e _ 0 каналу, щоб вказати на низьку прийняту енергію) У прикладі втілення ВС 6 завершує Крім того, біти керування потужністю прямого демодуляцію кадру даних і оновлює значення каналу також передаються з низьким бажаного енергетичного рівня Zk у часовому енергетичним рівнем Отже, БС 4 може також інтервалі наступного кадру Якщо k-1-й кадр k z = k 1 k 1 k 1 = k r k 1 = 19 z k-1 e 20 61946 виявився хибним, імовірність хибності к-го кадру стає більшою, тому що коригування бажаного енергетичного рівня не матиме негайного впливу на ЧПК, доки система не перейде до нового режиму Отже другий з двох послідовних хибних кадрів не може розглядатись як показник впливу бажаного енергетичного рівня, щойно оновленого внаслідок хибності першого з цих кадрів У бажаному втіленні БС 4 повністю збільшує коефіцієнт передачі інформаційного каналу після першого хибного кадру і ігнорує другий кадр, якщо він хибний У цьому випадку рівняння (4) матиме вигляд k-1 =1. e k-2= 1 ek_1=0 У прикладі втілення ЗОВНІШНІЙ контур регулювання потужності є стандартизованим для усіх ВС 6, що уніфікує їх роботу Значення у та 5 можуть бути передані БС 4 до кожної з ВС 6 на початковій стадії сеансу зв'язку Нові значення цих параметрів також можуть бути передані від БС 4 під час цього сеансу У системах зв'язку згідно з IS-95-A коефіцієнт передачі для прямих каналів звичайно зменшують, коли ВС 6 починає м'яку передачу зв'язку Це не викликає погіршення ЧПК, оскільки дані, які приймає ВС 6 від кількох БС 4, об'єднуються і утворюють комбінований сигнал перед декодуванням Однак, контур регулювання потужності зворотного каналу у ВС 6 не об'єднує біти керування потужністю зворотного каналу, прийняті від різних БС 4, оскільки ці біти є незалежними Зменшення потужності упрямому каналі може підвищити КІЛЬКІСТЬ ПОМИЛОК у потоці бітів керування потужністю, переданих у прямому каналі, і, таким чином, погіршити регулювання потужності зворотного каналу Щоб виправити ситуацію, потужність передачі бітів керування потужністю звичайно підвищують під час м'якої передачі зв'язку Тому у цей період потужність передачі цих бітів перевищує потужність передачі бітів даних Згідно З втіленням абсолютні значення бітів керування потужністю від різних БС 4 об'єднуються згідно з рівнянням (2), і тому підвищення потужності передачі цих бітів збільшує значення у порівняно з бітами даних Це примушує ВС 6 вимагати зайвого зниження потужності передачі від БС 4, що може породити одну або більше помилок у кадрі прямого каналу У такому випадку бажаний енергетичний рівень z, встановлений ЗОВНІШНІМ контуром, автоматично підвищується Через деякий час ЗОВНІШНІЙ контур встановлює нове значення z Щоб запобігти цим явищам, у, можна масштабувати перед порівнянням з бажаним енергетичним рівнем z, або, як варіант, трохи підвищити рівень z, коли ВС 6 починає входити в стан м'якої передачі зв'язку Цим знижується можливість появи таких помилок Порівняння фільтрованої амплітуди у з бажаним енергетичним рівнем z здійснюється у процесорі 120 регулювання потужності (фіг 2) Процесор 120 також оновлює значення бажаного енергетичного рівні згідно з рівняннями (3), (4) або (5) Процесор 120 може бути виконаний як мікроконтролер, мікропроцесор, програмована мікросхема обробки сигналів або ПІС, програмована виконувати описані функції 4 Передача бітів керування потужністю прямого каналу Існує кілька способів передачі до БС 4 бітів керування потужністю прямого каналу У прикладі втілення кожна ВС 6 має у зворотному каналі підканал регулювання потужності прямого каналу, призначений для передачі бітів керування потужністю прямого каналу У іншому втіленні, коли такий підканал неможливо створити, ці біти можуть бути вбудовані або мультиплексовані у потік бітів даних у зворотному каналі подібно тому, як це робиться у прямому інформаційному каналі У прикладі втілення біти керування потужністю прямого каналу передаються до БС 4 у призначеному для цього під канал і регулювання потужності прямого каналу Спосіб і пристрій для створення такого каналу описано у вже згаданій заявці 08/654 443 Часові діаграми передачі бітів керування потужністю прямого і зворотного каналів наведено на фіг 7 У кожній групі керування потужністю біт керування потужністю зворотного каналу передається у прямому каналі, як показано на верхній діаграмі фіг 7 У прикладі втілення один такий біт передається у кожній 1,25мілісекундній групі керування потужністю і має тривалість два символи для НШ 1 Кожний з таких бітів може починатись з однієї з 16 позицій у групі керування потужністю залежно від довгої ПШ ПОСЛІДОВНОСТІ ВС 6 обробляє біт керування потужністю зворотного каналу і у ВИГЛІДІ імпульсу передає до БС 4 біт керування потужністю прямого каналу у зворотному підканалі регулювання потужності У прикладі втілення негативна полярність цього імпульсі відповідає значенню '1', а позитивна - ' 1 ' Момент генерування і тривалість імпульсу є параметрами системи і описані у подальших втіленнях Винахід включає також ІНШІ значення цих параметрів Згідно З першим втіленням, біти керування потужністю прямого каналу передаються як імпульси тривалістю 1,25мс, починаючи через 0,625мс після останнього можливого (тобто 16-го) біта керування потужністю прямого каналу (див середню діаграму фіг 7, де 'затримка 1' становить 0,625мс) Ця затримка дає можливість ВС 6 перед об'єднанням сигналів вирівняти (за часом) сигнали, зсунуті за часом внаслідок проходження різними шляхами, а також завершити обробку біта керування потужністю зворотного каналу з попередньої групи керування потужністю до того, як буде переданий біт керування потужністю прямого каналу Однак, фактична затримка між прийомом біта керування потужністю зворотного каналу і передачею біта керування потужністю прямого каналу може досягати 1,45мс у випадку, якщо біт керування потужністю зворотного каналу був переданий у найранішній можливій позиції Згідно З другим втіленням, біти керування потужністю прямого каналу передаються у вигляді імпульсів тривалістю 1,25мс, починаючи 22 21 61946 приблизно через 0,050мс після найпізнішого потужність передачі залежно від тривалості біта, можливого (тобто 16-го) біта керування потужністю щоб кожний біт ніс однакову енергію у прямому інформаційному каналі Такий режим Біти керування потужністю (фіг 2) зворотного ідентичний режиму першого втілення з тією каналу обробляються у ВС 6 процесором 120 ВІДМІНОЮ, що параметр 'затримка 1' дорівнює 0,050 регулювання потужності Цей процесор обчислює мс У найгіршому випадку біт керування біти керування потужністю прямого каналу, потужністю зворотного каналу з попередньої групи призначені для передачі у зворотному каналі, і керування потужністю внаслідок затримки надсилає біти до модулятора 134, який накладає розповсюдження не буде оброблений до того, як на них код Уолша, що відповідає зворотному буде переданий біт керування потужністю прямого під каналу регулювання потужності, після цього каналу У такій ситуації можна передбачити, щоб розширює дані довгим і коротким ПШ кодами і ВС 6 повторювала останній біт керування надсилає їх до передавача 136 Передавач 136 потужністю прямого каналу У більшості випадків може бути подібним описаному у вже згаданій затримки проходження сигналу становлять десяті заявці 08/654 443 Він фільтрує, модулює і частини мкс і тому при формуванні біта керування підсилює сигнал Модульований сигнал проходить потужністю прямого каналу буде урахований через антенний перемикач 104 і передається останній біт керування потужністю зворотного антеною 102 у зворотному каналі шляхом 12 каналу Очевидно, що параметр 'затримка 1' Антена ЗО БС 4 приймає сигнал зворотного можна обрати, щоб оптимізувати роботу системи каналу і через антенний перемикач 28 спрямовує його до приймача 50, який фільтрує і підсилює Згідно З третім втіленням (нижня діаграма сигнал і знижує його частоту, щоб одержати фіг 7) біт керування потужністю прямого каналу сигнал ПЧ Сигнали ПЧ надходять до передається у вигляді короткого імпульсу демодулятора 52, який відновлює раніше тривалістю приблизно 0,41 мс у зумовлений розширені сигнали, коротким ПШ кодом, звільняє момент (затримка 2) після прийому у прямому відновлені сигнали від коду Уолша, каналі біта керування потужністю зворотного використовуючи код Уолша, застосований ВС 6, і каналу Тривалість Імпульсу обрано малою для надсилає де-модульовані дані до контролера 40 того, щоб він закінчився до того, як буде Демодульовані дані містять біти керування переданий наступний біт керування потужністю потужністю прямого каналу, і контролер 40 коригує прямого каналу, навіть у найгіршому випадку, коли коефіцієнт передачі інформаційного прямого найпізніша можлива часова щілина каналу і/або потужність передачі БС 4 згідно з використовується для поточної групи керування цими бітами потужністю, а найранішню часову щілину призначено наступній групі керування потужністю 5 Реакція БС У прикладі втілення затримка 2 = 0,050мс) Це БС 4 приймає біти керування потужністю втілення передбачає підвищення потужності прямого каналу, передані у зворотному підканалі передачі протягом тривалості імпульсу, щоб регулювання потужності зворотного каналу і передати ту ж КІЛЬКІСТЬ енергії протягом коротшого регулює коефіцієнт передачі інформаційного часу Вадою цього способу є те, що передача прямого каналу У прикладі втілення після великої КІЛЬКОСТІ енергії у коротких імпульсах з прийому біта керування потужністю з значенням '1' частотою 800Гц може створити перешкоди у БС 4 збільшує коефіцієнт передачі інформаційного аудюдіапазоні для осіб, що користуються прямого каналу, а після прийому біта з значенням слуховими апаратами Проте, оскільки ВС 6 '0' знижує його Крок збільшення залежить від передає біти керування потужністю прямого вимог системи, і у прикладі втілення цей крок може каналу у фіксовані моменти часу після бітів становити від 0,5 до 1,0дБ, хоча припустимими є і керування потужністю зворотного каналу, а ІНШІ значення Крок збільшення коефіцієнт останні позицюнуються випадково, біти керування передачі може дорівнювати кроку зменшення або потужністю прямого каналу також будуть може відрізнятись від нього Крім того, крок зміни позицюновані випадково Рандомізація початкової коефіцієнта можна зробити залежним від позиції бітів керування потужністю розподіляє коефіцієнтів передачі інших прямих каналів БС 4 енергію спектрально при 800Гц і мінімізує аудюпеВинахід включає усі значення таких кроків решкоди Крім того, під канал регулювання БС 4 може також збільшувати або зменшувати потужності прямого каналу у зворотному каналі від коефіцієнт передачі у функції швидкості руху ВС 6 ВС 6 є лише одним з багатьох потоків даних у і умов затухання Це зумовлено тим, що зворотному каналі Оскільки енергія одного біта оптимальний розмір кроку є функцією цих мала, коливання вихідної потужності ВС 6, параметрів Наприклад, при високих швидкостях викликане бітами керування потужністю, також руху ВС 6 краще використовувати невеликі кроки, будуть невеликими оскільки швидкість передачі бітів керування потужністю недостатня для стеження за швидкими Згідно З четвертим втіленням біт керування затуханнями Оскільки переупорядковувач потужністю прямого каналу передається після прямого усереднює затухання, великі кроки фіксованої затримки 0,050мс (затримка 2) після регулювання потужності можуть додати коливань прийому біта керування потужністю зворотного амплітуди у прямому каналі Необхідно, однак, каналу У цьому втіленні, однак, тривалість біта мати швидке регулювання потужності, щоб керування потужністю прямого каналу є змінною і динамічно встановлювати належний рівень передача цього біта триває до початку наступного амплітуди Демодулятор 52 у БС 4 може такого біта ВС 6 може надсилати кожний такий біт оцінювати умови затухання і швидкість руху ВС 6 з постійною потужністю, або може змінювати 23 Пошукові елементи демодулятора 52 можуть визначати КІЛЬКІСТЬ ЩОЙНО прийнятих багатошляхових компонентів і обчислювати їх характеристики Такі елементи описано у патенті США 5 109 390 і у заявці 08/316 177 на патент США від 30/09/1994, включених посиланням Демодулятор 52 може також оцінювати швидкість руху ВС 6, оцінюючи частоту помилок у зворотному каналі з використанням процедур, відомих фахівцям Частота помилок дорівнює приблизно 2 fc v/c + є, де f c - робоча частота, v швидкість руху ВС 6, с - швидкість світла і є залишкова помилка частоти на ВС 6 Згідно з IS95-А ВС 6 виміряє частоту прямого каналу і використовує це для встановлення частоти передачі у зворотному каналі Відповідну процедуру описано у заявці 08/283 308 на патент США від 29/07/1994, включену посиланням ВС 6 робить це, щоб усунути відхилення частоти власного генератора Результатом цієї процедури є подвоєння доплерівського відхилення частоти сигналу, прийнятого БС 4, оскільки відхилення частоти у прямому каналі становить f c v/c і становить стільки ж у зворотному Помилка встановлення частоти передачі ВС 6 за прийнятою частотою становить є Отже, демодулятор 52 може оцінити швидкість і багато шляхов їсть для контролера 40, який використовує цю інформацію для обчислення розміру кроків підвищення і зниження коефіцієнта передачі БС 4 має певну максимальну потужність передачі, визначену системними обмеженнями і вимогами Федеральної комісії зв'язку Тому ІНОДІ виникає ситуація, коли БС 4 вже не може задовольнити вимогу ВС 6 підвищити потужність передачі Ігнорування такої вимоги призводить до зростання ЧПК у прямому каналі Коли таке трапляється, бажаний енергетичний рівень у ВС 6 може швидко і значно зрости, тому що крок у підвищення у рівнянні (5) звичайно перевищує крок 5 зниження Якщо умови проходження сигналу поліпшуються або БС 4 знаходить додаткові ресурси потужності передачі до ВС 6, час, потрібний для встановлення бажаного енергетичного рівня z може бути великим, оскільки крок 5 зниження звичайно обирають малим У бажаному втіленні БС 4 передає нові значення у та 5 у період, коли ЧПК прямого каналу перевищує нормальну ЧПК залежить від бажаного енергетичного рівня z Тому БС 4 може безпосередньо коригувати z для досягнення бажаної ЧПК Наприклад, якщо БС 4 виявляє, що система дуже завантажена і одна або більше ВС 6 мають працювати з підвищеною ЧПК, вона може змінити бажаний енергетичний рівень у цих ВС 6 передачею до них нових значень цього рівня У іншому варіанті БС 4 може маніпулювати бажаними енергетичними рівнями, інструктуючи ці ВС 6 використовувати нові кроки у підвищення і кроки 5 зниження У бажаному втіленні, якщо БС 4 не може виконати команди регулювання потужності від ВС 6, вона коригує бажаний енергетичний рівень або кроки у і 5, щоб відвернути досягнення контуром регулювання потужності максимума потужності і роботу у 61946 24 нелінійній області Щоб упевнитись, що система регулювання потужності працює належним чином і жодна з ВС 6 не вимагає більшої або меншої потужності передачі, ніж їй потрібно, БС 4 може вести моніторинг ЧПК у інформаційному прямому каналі Згідно З прикладом втілення ВС 6 передає повідомлення про помилку до БС 4, кожного разу, коли виявлено помилковий прийом кадру Таким повідомленням може бути БПП, описаний вище БС 4 може вести моніторинг повідомлень про помилку, обчислювати ЧПП і маніпулювати бажаним енергетичним рівнем, призначаючи для ВС 6 нові кроки у підвищення і кроки 5 зниження 6 Коригування коефіцієнта передачі Система регулювання потужності у прямому каналі працює краще, коли затримки мінімізовано Щоб компенсувати затухання у прямому каналі, БС 4 має, згідно з вимогами ВС 6, зменшувати або збільшувати потужність передачі якомога швидше Коли ВС 6 не перебуває у стані м'якої передачі зв'язку, біти керування потужністю прямого каналу надходять до одної БС 4, яка коригує коефіцієнт передачі у прямому каналі згідно з бітом керування потужністю зворотного каналу Якщо ВС 6 перебуває у стані м'якшої передачі зв'язку, вона має одночасний зв'язок з кількома секторами У бажаному втіленні один канальний елемент БС 4 використовується для керування зв'язками між ВС 6 і секторами, що беруть участь у м'якшій передачі зв'язку Таким чином, БС 4 може швидко коригувати потужність передачі у всіх секторах залежно від прийнятого від ВС 6 біта керування потужністю прямого каналу У стані м'якої передачі зв'язку ВС 6 може мати одночасний зв'язок з кількома БС 4 Спосіб і пристрій для розподіленого регулювання потужності прямого каналу описано у вже згаданій заявці 08/710 335 Деякі БС 4 не можуть приймати 3 задовільною надійністю потік бітів керування потужністю прямого каналу Згідно з винаходом, коригування потужності передачі у прямому каналі використовується для належного встановлення коефіцієнта передачі прямого каналу у всіх БС 4, що утворюють активну групу у ВС 6 У прикладі винаходу, коли ВС 6 зазнає м'якої передачі зв'язку, інформаційний прямий канал тієї БС 4, яка приймає найсильніший сигнал зворотного зв'язку, використовується усіма БС 4, що входять в активну групу Цей механізм розглянуто у подальших втіленнях Згідно З першим втіленням, щоб забезпечити приблизно рівні коефіцієнти передачі у прямому каналі для усіх БС 4, що мають зв'язок з ВС 6, до усіх БС 4 спрямовується обраний потік бітів керування потужністю прямого каналу Для кожного кадру усі БС 4 активної групи надсилають біти керування потужністю прямого каналу, прийняті ними, до селектора у контролері 2 системи Селектор обирає біти керування потужністю від тієї БС4, яка приймає найсильніші сигнали зворотного каналу Обрані біти керування потужністю від цієї БС 4 надсилаються до усіх БС 4 активної групи Кожна з цих БС 4 приймає обрані біти керування потужністю прямого каналу і порівнює їх з фактично прийнятими і обробленими 26 25 61946 інформаційного каналу, визначений селектором бітами і повторно коригує коефіцієнти передачі для k-го кадру, причому k = i/M, q - зсув у часових прямих інформаційних каналів згідно з обраними щілинах від початку кадру до часу прийому БС 4 бітами оновленого коефіцієнта передачі від селектора (0 БС 4 можуть надсилати біти керування < q < М -1), а б,, дорівнює 1, якщо і = j , і 0 у іншому потужністю до селектора контролера 40 кадрами випадку У прикладі втілення М = 16, але винахід зворотного потоку Ці зворотні кадри можна передбачає і ІНШІ значення М обирати згідно з існуючими процедурами, що використовуються у системах IS-95-A Після Приклад часової діаграми регулювання обробки селектор може надіслати обрані біти потужності прямого каналу наведено на фіг 8 керування потужністю прямого каналу до усіх БС 4 Кадри прямого інформаційного і зворотного зворотними кадрами, що несуть користувацьку каналів майже точно збігаються у часі і зсунуті інформацію для передачі до ВС 6 лише на час проходження Кадри (тривалістю 20 мс), індексовані к, к + 1, к + 2 та к + 3, позначено Згідно З другим втіленням, кожна з БС 4 на фіг 8 жирними штрихами Кадр к потоку даних надсилає значення коефіцієнта передачі прямого зворотного каналу приймається БС 4 і декодується інформаційного каналу до селектора у кожному у якийсь момент під час кадру k + 1 (блок 210) кадрі Селектор обирає коефіцієнт передачі тієї БС Тим часом БС 4 також обробляє команди 4, яка приймає у зворотному каналі найсильніший керування потужністю прямого каналу з значно сигнал Селектор надсилає обране значення до меншою затримкою на обробку Таким чином, усіх БС 4 активної групи, які ВІДПОВІДНИМ ЧИНОМ затемнені біти керування потужністю прямого оновлюють їх коефіцієнти передачі Обраний каналу на нижній діаграмі у 20-мілісекундному коефіцієнт передачі є значенням цього параметру, блоці надсилаються до селектора у зворотному надісланим селектором до БС 4 системи у кадрі разом з кадром k потоку зворотного каналу ВІДПОВІДНОСТІ з IS-95-A Це значення у Під час кадру k + 2 селектор обирає біти відповідному форматі надсилається через керування потужністю прямого каналу від БС 4, інтерфейс A3 згідно з стандартом IS-95-A, яка приймає найсильніший сигнал у зворотному включеним посиланням каналі, і надсилає ці біти до усіх БС 4 активної Наявність затримок обробки вимагає певної групи у ВС 6 (блок 212) Обрані біти звичайно обережності під час оновлення коефіцієнтів надсилаються у зворотному кадрі Невдовзі після передачі прямих інформаційних каналів У цього, також у кадрі k +2 БС 4 приймають від прикладі втілення кожна БС 4 коригує коефіцієнт селектора обрані біти і, як описано вище, передачі її прямого інформаційного каналу на коригують свої коефіцієнти передачі для прямого підставі власних вимірювань бітів керування інформаційного каналу згідно з обраними бітами потужністю прямого каналу, одержаних від ВС 6 керування потужністю (блок 214) У момент Однак, селектор може вирішити, що необхідно початку кадру k + З БС 4 ведуть передачу з використовувати біти керування потужністю, оновленими коефіцієнтами передачі (блок 216) одержані іншою БС 4 Звичайно таке рішення не приймається, доки не пройде зумовлений час У наведеному прикладі показано трикадрову після застосування БС 4 и власних результатів затримку на обробку, починаючи від передачі ВС 6 вимірювання бітів керування потужністю прямого бітів керування потужністю прямого каналу, до каналу Отже, БС 4 мають коригувати коефіцієнти часу коригування у всіх БС 4 коефіцієнтів передачі передачі їх прямих інформаційних каналів згідно з для прямого каналу Однак, у прикладі втілення бітами керування потужністю, фактично прийнятих кожна з БС 4 може коригувати свій коефіцієнт ними, і з обраними бітами керування потужністю, передачі для прямого каналу, засновуючись на одержаними від селектора БС 4 мають також власних вимірюваннях бітів керування потужністю ураховувати затримку між первісними прямого каналу У такий спосіб кожна з БС 4 може коригуваннями коефіцієнта передачі і прийомом самостійно і швидко коригувати свій коефіцієнт обраних бітів керування потужністю від селектора передачі для прямого каналу і мінімізувати затримку на обробку Процедура коригування у У прикладі втілення кожна БС 4 зберігає системі регулювання потужності прямого каналу, коефіцієнти передачі, що були у дм у кожному згідно з якою біти керування потужністю від БС 4, періоді оновлення Селектор надсилає обрані біти що приймає найсильніший сигнал зворотного керування потужністю (або коефіцієнти передачі) зв'язку, використовуються для коригування до тієї БС 4, яка була визнана найбільш здатною коефіцієнтів передачі для прямого каналу у інших приймати ці біти надійно Потім кожна БС 4 БС 4 активної групи, виключає можливість порівнює коефіцієнти передачі, збережені під час акумулювання помилок у бітах керування оновлення, з прийнятим від селектора і коригує потужністю, прийнятих цими БС 4 Винахід коефіцієнт передачі у поточній часовій ЩІЛИНІ на включає також ІНШІ способи забезпечення різницю між ними Коефіцієнт G, передачі для і-го належного функціонування системи регулювання біта керування потужністю буде потужності прямих каналів усіх цих БС 4 G, = G, 1 + V(2br1) + (GM[(I M/ ] P - H(M[i/M]) 5(M[i/M]+q)i (6) )M+ Описані втілення винаходу стосуються де G, - коефіцієнт передачі у і-й часовій ЩІЛИНІ, регулювання потужності у прямому каналу, але Ь| - значення і-го біта керування потужністю (0 або основні концепції винаходу можуть бути 1), v - крок коефіцієнт передачі, М - КІЛЬКІСТЬ бітів використані у системі регулювання потужності у керування потужністю у кадрі, р - часовий зсув зворотному каналі часових щілин від початку кадру до часу передачі Наведений опис дає змогу будь-якому бітів керування потужністю від БС 4 до селектора фахівцю у ВІДПОВІДНІЙ області застосувати винахід (0 < р Ч ' Г Г І Ч ' П ' ] ' І '1 І ( Т І І І 1 і 1 І і затримка 1 затримка 2 І—' |-^кіатримка 2-т- . ВТІЛЕННЯ: ПІДКАНАЛ рагу ••Н44 1-М ЛЮВДНМЯ ПОТУЖНОСТІ ПРЯМОГО КАНАЛУ (У ЗВОРОТНОМУ КАНАЛІ) -•*час 1 група керування • (1,25 ME) ФІГ. 7 ,-214 СЕЛЕКТОР НАДСИЛАЄ ОБРАНІ БІТИ КЕРУВАННЯ ПОТУЖНІСТЮ ПРЯМОГО КАНАЛУ ДО УС1ХБС БС ОНОвДЮЮТЬ Ш Е Ф . ПЕРЕДАЧІ ЗГІДНО З ОБРАНИМИ БІТАМИ КЕРУВАННЯ ПОТУЖНІСТЮ к+2 к+3 ^•216 БС ПЕРЕДАЮТЬ З ОНОВЛЕНОЮ ПОТУЖНІСТЮ ПРЯМИЙ КАНАЛ -210 І . Д Д Н І ДЛЯ Г*-~ кадру-к" БС ЗА6ЙЧІІУС ДЕМОДУЛЯД1Ю КАДРУ "к- 1 НАДСИЛАЄ ДО СЕЛЕКТОРА БІТИ КЕРУВАННЯ ПОТУЖНІСТЮ > ПРЯМОГО КАНАЛУ ЗВОРОТНИЙ КАНАЛ к+3 БІТИ КЕРУВАННЯ ПОТУЖНІСТЮ ПРЯМОГО КАНАЛУ, ВКЛЮЧЕНІ У ЗВОРОТНИЙ ПОТІК КАДРОМ "к" ФІГ.8 Комп'ютерна верстка О Кураєв Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
