Ґрунтообробне знаряддя

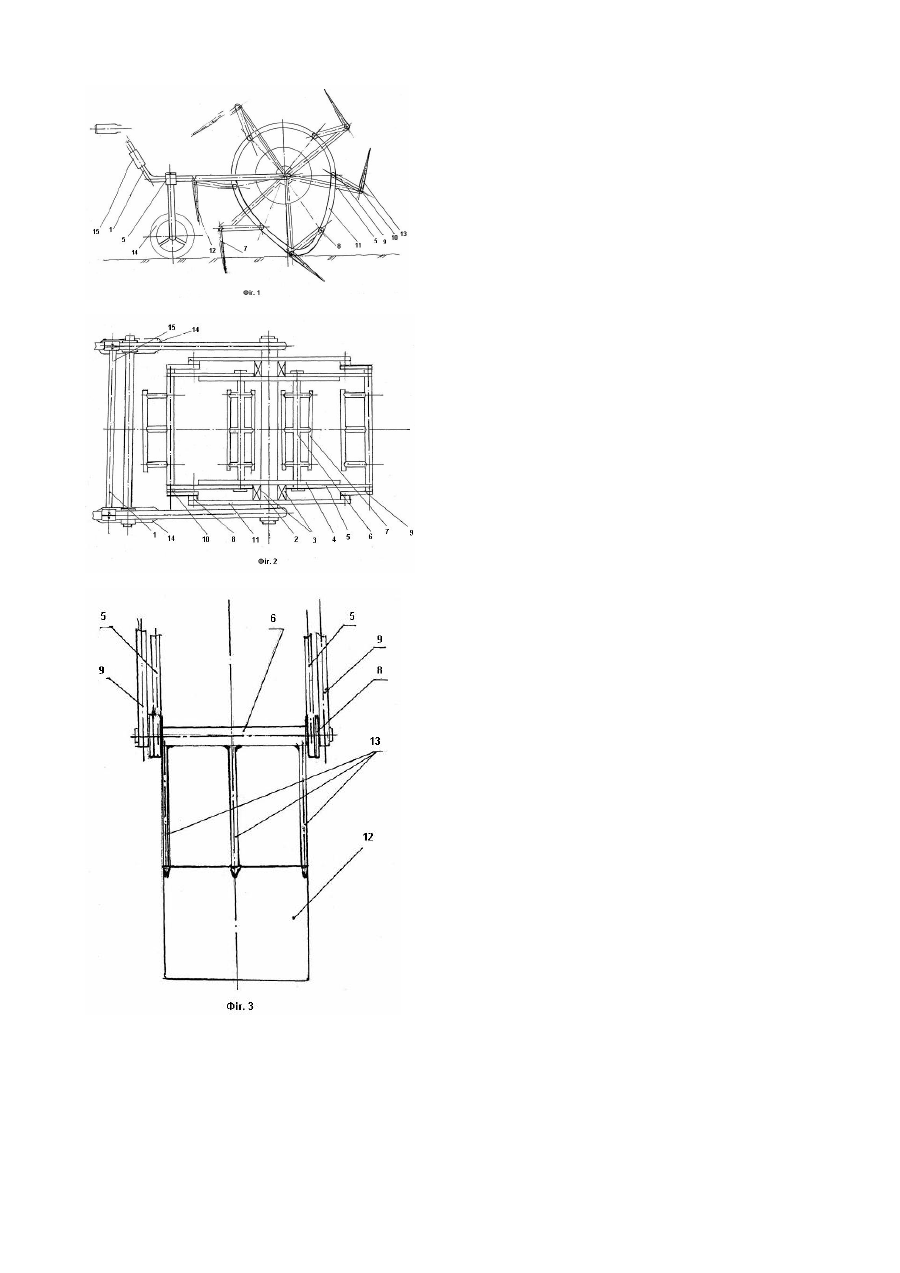

Корисна модель належить до сільськогосподарського машинобудування, зокрема до знарядь для обробітку ґрунту. Відомий ґрунтообробний робочий орган, що містить закріплений на осі диск з шарнірно встановленими на ньому ножами, підпружиненими відносно диску, при цьому ті кінці кожної пари суміжних ножів, що повернуті до осі диску, з'єднані між собою за допомогою планки, до того ж планка з'єднана з ножем шарнірно [Див. А.С. СРСР №1428217, Мкл А01В33/02, 1988р. бюл. №37]. Такі ґрунтообробні робочі органи дозволяють добре розпушувати ґрунт на перших етапах користування пристроєм, проте через наявність пружин, які швидко старіють, робочий орган ґрунтообробного пристрою виходить з ладу, якість обробки ґрунту знижується, тобто пристрій є недостатньо довговічним та надійним. Відомий також ґрунтообробний ротаційний робочий орган, який містить встановлений на горизонтальній осі дисковий ротор, оснащений по периметру ножами-лопатями, при цьому передня робоча поверхня ножа-лопаті є однопорожнинним гіперболоїдом. [Див. декл. патент України №35997, Мкл А01В21/04, 2001р., бюл. №3]. Недоліком таких пристроїв є складність їх виготовлення, що потребує спеціального обладнання для створення (виготовлення) гіперболоїдних елементів конструкцій робочого органу. Найбільш близьким за технічною суттю до ґрунтооброблювального знаряддя, що заявляється, є ґрунтооброблювальне знаряддя, яке містить змонтовані на рамі робочий орган пасивної дії та розміщений попереду від нього приводний горизонтальний вал, на якому за допомогою фланців встановлені радіальні робочі елементи у вигляді зігнутих пластин, при цьому фланці споряджені обіддями, а пластини встановлені з нахилом у бік обертання та під кутом до площини обертання, крім того кожна пластина зігнута у повздовжньому напрямку, а її відігнута частина має на кінці додатковий відгин в бік обертання [Див. А.С. СРСР №1519533, Мкл А01В33/00; А01В33/50,33/02,49/00, 1989р. бюл. №41]. Суттєвим недоліком такого ґрунтооброблювального знаряддя є складність їх виготовлення та недостатнє тягове зусилля, що обумовлено високим тяговим опором та конструктивними особливостями робочих елементів і кріплення останніх. Завданням, на вирішення якого спрямована корисна модель, що заявляється, є створення такого ґрунтооброблювального знаряддя, яке є нескладним конструктивно з невисоким тяговим опором та достатньо продуктивним при використанні. Поставлене завдання вирішується таким чином. У відомому ґрунтооброблювальному знарядді, що містить змонтований на рамі приводний горизонтальний вал, на якому встановлені з нахилом у бік обертання радіальні робочі елементи, а згідно з корисною моделлю, що заявляється, робочі елементи змонтовані на осях, кінці яких споряджені роликовими шарнірами та з'єднані за допомогою планок та інших роликових шарнірів з розташованими опозитно фігурними напрямними, при цьому на приводному валу змонтовані диски, які з'єднані додатковими радіальними важелями з осями робочих елементів, а фігурні напрямні виконані краплевидної форми, крім зазначеного кожен робочий елемент виконаний складеним з лопаті та прутків, до того ж прутки під'єднані втулкою до осі та розташовані з можливістю утворення єдиної площини між собою та лопаттю. Крім того, на рамі змонтовані знімні опорні колеса, які неодмінно встановлюють при великій потужності приводу та відповідній масі самого ґрунтооброблювального знаряддя. На кресленнях, що додаються, представлене ґрунтооброблювальне знаряддя. На Фіг.1 - його схематичний вигляд збоку, на Фіг.2 - вигляд зверху, на Фіг.3 - робочий елемент. Ґрунтооброблювальне знаряддя містить раму 1 з приводним горизонтальним валом 2 , встановленим з можливістю обертання в підшипниках 3 на рамі 1. Вал 2 споряджений опозитно розташованими дисками 4 до яких закріплені додаткові радіальні важелі 5. Зовнішні кінці додаткових радіальних важелів 5 з'єднані з осями 6 робочих елементів 7. На кінцях осей 6 змонтовані ролики 8, а до самих осей під'єднані шарнірно планки 9. Іншими роликами 10 кінці планок 9 з'єднані з фігурними напрямними 11, при цьому останні виконані у вигляді краплеподібних полоззів. Кожен з робочих елементів 7 виконаний складеним з лопаті 12 та прутків 13 з можливістю утворення єдиної площини між цими прутками та лопаттю. Прутки 13 та лопаті 12 жорстко скріплені між собою, наприклад, зваркою . В разі використання ґрунтооброблювального знаряддя на важких ґрунтах або при збільшенні його потужності (використання приводного двигуна, наприклад мостоблоку) на раму 1 знаряддя вставляють опорні колеса 14, які закріплюють на рамі 1 додатковою перемичкою 15. Підтримка постійності кута між робочими елементами 7 та додатковими важелями 5 забезпечена жорстким кріпленням останніх між диском 4 та віссю 6. Форма фігурної напрямної обрана експериментальною добіркою, з врахуванням того, що у роботі (копанні) ґрунту завжди в контакті з ґрунтом забезпечена оптимальна кількість робочих елементів. За практикою використання ручної праці вона дорівнює 2. Ґрунтообробне знаряддя працює таким чином. При обертанні вала 2 робочі елементи 7 врізаються крайками лопатів 12 у ґрунт і проникають у нього на усю висоту робочого елементу 7. При цьому завдяки наявності прутків 13 грудки ґрунту розламуються на шматочки , що сприяє підвищенню якості обробки ґрунту (усувається необхідність додаткового рихлення після копання), а також забезпечується самоочищення робочого органу. Завдяки шарнірному кріпленню роликами 8,10 планок 9 до осей 6 та фігурної напрямної 11 забезпечується зміна відстані між приводним валом 2 та ґрунтом з поданням можливості такого розміщення робочих елементів 7, що у контакті з ґрунтом постійно знаходяться відразу два робочих елемента, які опиняються у крайньому нижньому положенні з одночасним збереженням незмінності кута нахилу лопаті 12 робочого елементу 7 для копання ґрунту. Розміщення робочих елементів 7 під визначеним кутом до площини обертання забезпечує поступове входження лопатів 12 у ґрунт , а нахил в бік обертання - підвищення тягового зусилля, при цьому завдяки формі напрямний 11, в ґрунті одночасно працюють що найменш 2 робочих елементи, що підвищує продуктивність праці.
