Ґрунтообробне ротаційне знаряддя

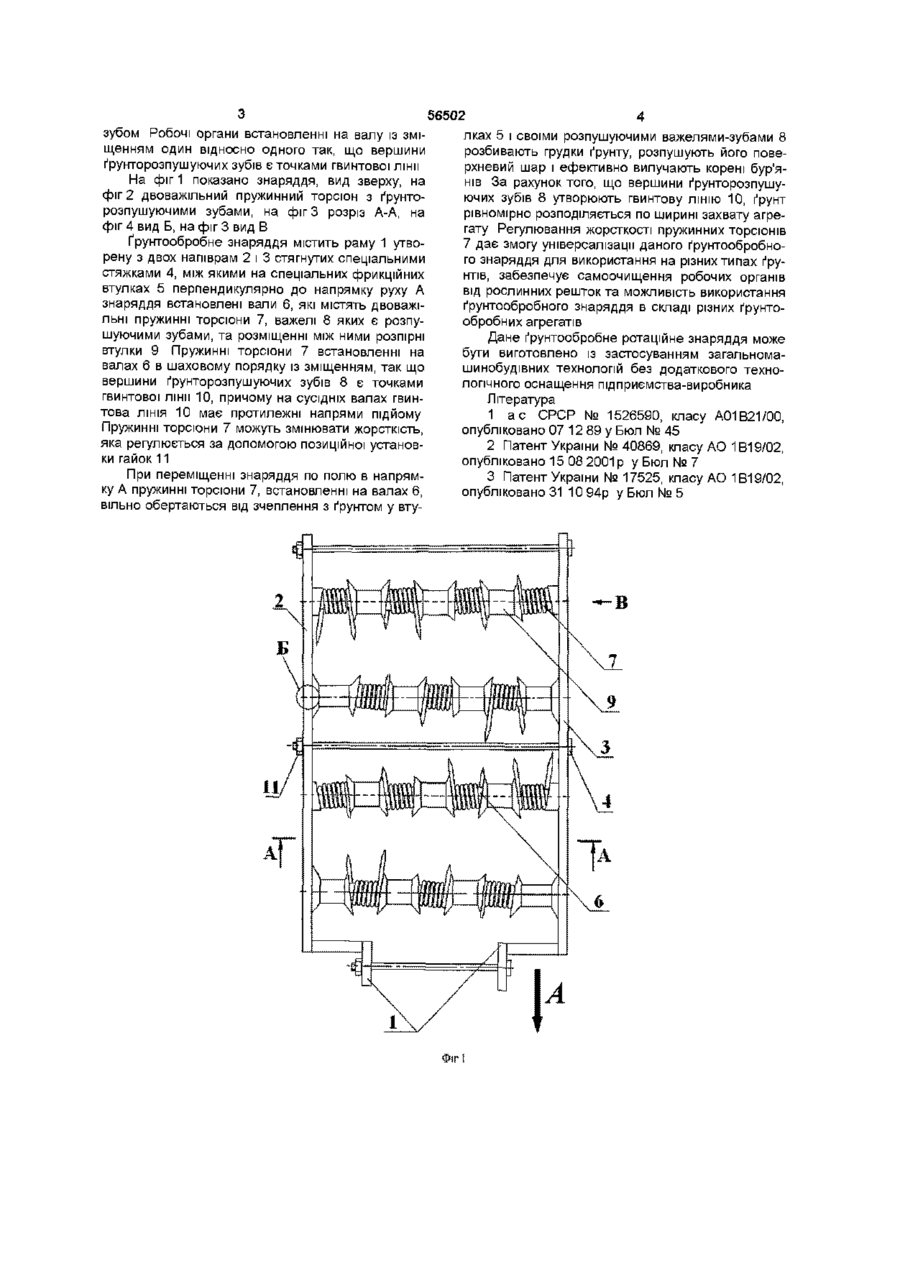

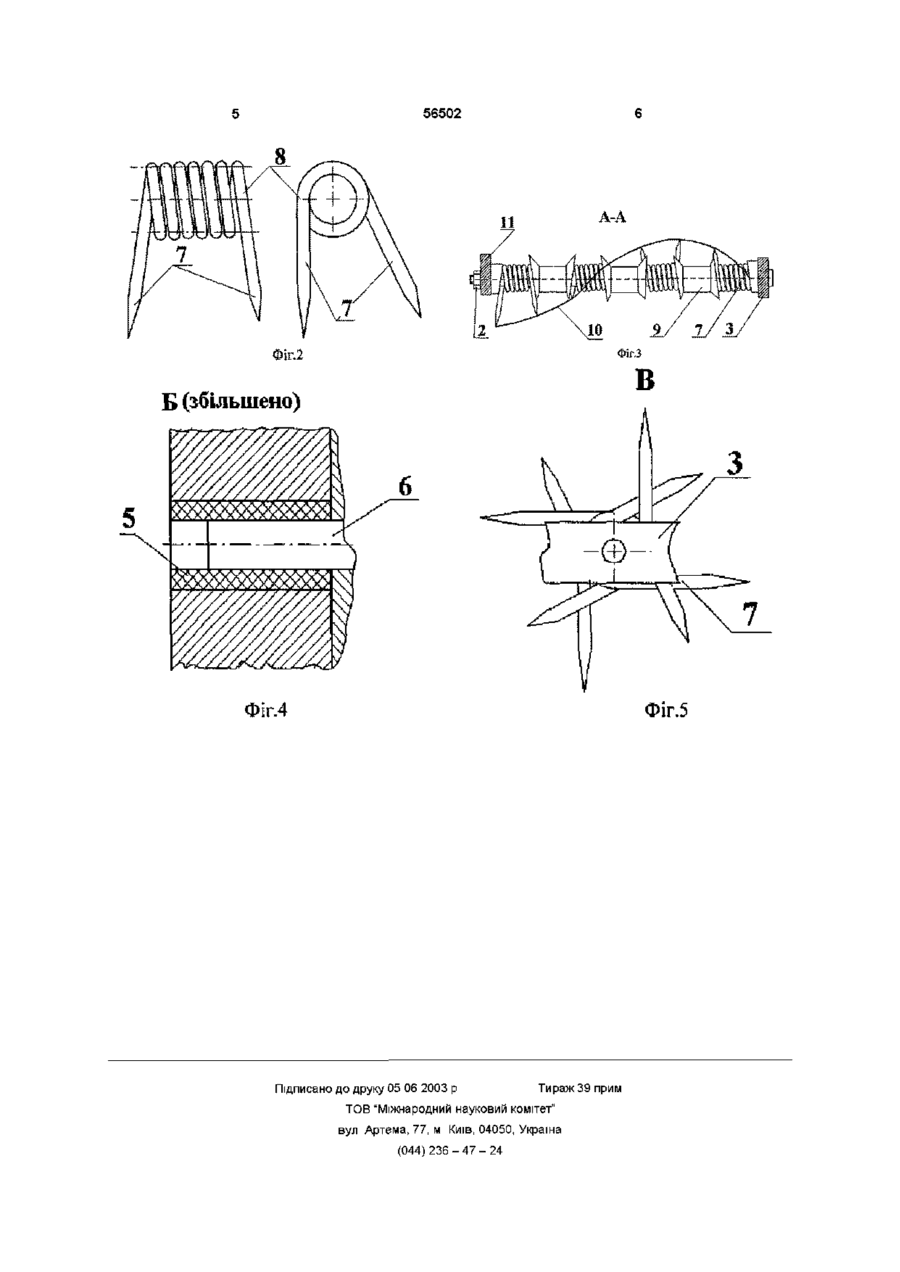

1 Ґрунтообробне знаряддя, яке містить раму, на якій послідовно встановлено ротаційні розпушувачі, кожний з яких виконаний у вигляді розташованого перпендикулярно до напрямку руху вала із закріпленими на ньому робочими органами, яке відрізняється тим, що кожний робочий орган виконаний у вигляді двоважільного пружинного торсюна з регульованою жорсткістю пружини стискання, а кожен важіль торсюна є ґрунторозпушуючим зубом 2 Знаряддя за п 1, яке відрізняється тим, що суміжні робочі органи встановлені на валу із зміщенням один відносно одного так, що вершини ґрунторозпушуючих зубів є точками гвинтової лінії Винахід відноситься до сільськогосподарського машинобудування Знаряддя призначено для підготовки ґрунту під посів зернових, овочевих, технічних та лісогосподарських культур у будь-якій агрокліматичній зоні, та може бути використане в агрегатах для поверхневого обробітку ґрунту Відомий сільськогосподарський агрегат для поверхневого обробітку ґрунту [2], який містить мобільний засіб, раму та з'єднаний з нею гнучкий робочий орган, який виконаний у вигляді ланцюгового шлейфу, що обертається, з зубами, які спушують ґрунт, додатково наділений двома блоками дискових борін Завдяки нахилу зубів у ланках ланцюгового шлейфу, відбувається розпушування ґрунту та ефективне вилучення рослинних решток Недоліком такого ґрунтообробного знаряддя є надмірна гнучкість ланцюгового робочого шлейфу, яка при обробітку неоднорідного за твердістю ґрунту, не забезпечує рівномірної його обробки спостерігатись смуги необробленого ґрунту Найбільш близьким за характером конструкції та робочого процесу є ротаційне ґрунтообробне знаряддя (прототип) [1], яке містить послідовно встановлені на рамі ротаційні розпушувачі Кожний розпушувач виконано у вигляді валів, на яких за допомогою пружних елементів встановлено спірально-пластинчасті робочі органи Напрям навивки спіралі на валах протилежний В процесі переміщення по полю розрихлювачі обертаються від зчеплення з ґрунтом, розбивають великі грудки і перемішують верхній шар ґрунту, рівномірно розподіляючи його по ширині захвату знаряддя До недоліків такого ґрунтообробного знаряддя необхідно віднести наявність гнучкого зв'язку між валами, що збільшує енергоємність обробітку та відсутність можливості регулювання жорсткості спірально-пластинчастого робочого органу, що зменшує універсальність використання ґрунтообробного знаряддя, на різних типах ґрунтів в комплексі із різними типами знарядь для основного обробітку ґрунту Відоме також знаряддя для поверхневого обробітку ґрунту [3], який виконано у вигляді Тподібної балки, до поперечного елементу якої прикріплено гнучкі ланцюгові елементи В процесі переміщення мобільного засобу гнучкі ланцюгові шлейфи обертаються навколо поздовжньої осі та оброблюють ґрунт Основним недоліком знаряддя є те, що частина його гнучких ланцюгових елементів орієнтована вздовж лінії руху транспортного засобу, тому при роботі такого агрегату будуть В основу винаходу покладено задачу спрощення конструкції ґрунтообробного знаряддя, з одночасним підвищенням якості виконуваних операцій, за рахунок того що, кожний робочий орган виконаний у вигляді двоважільного пружинного торсюну з регульованою жорсткістю пружини стискання, в якій кожен важіль є ґрунторозпушуючим о ю (О ю зубом Робочі органи встановленні на валу із зміщенням один відносно одного так, що вершини ґрунторозпушуючих зубів є точками гвинтової лінії На фіг 1 показано знаряддя, вид зверху, на фіг 2 двоважільний пружинний торсюн з ґрунторозпушуючими зубами, на фіг 3 розріз А-А, на фіг 4 вид Б, на фіг 3 вид В Ґрунтообробне знаряддя містить раму 1 утворену з двох напіврам 2 і 3 стягнутих спеціальними стяжками 4, між якими на спеціальних фрикційних втулках 5 перпендикулярно до напрямку руху А знаряддя встановлені вали 6, які містять двоважільні пружинні торсюни 7, важелі 8 яких є розпушуючими зубами, та розміщенні між ними розпірні втулки 9 Пружинні торсюни 7 встановленні на валах 6 в шаховому порядку із зміщенням, так що вершини ґрунторозпушуючих зубів 8 є точками гвинтової лінії 10, причому на сусідніх валах гвинтова ЛІНІЯ 10 має протилежні напрями підйому Пружинні торсюни 7 можуть змінювати жорсткість, яка регулюється за допомогою позиційної установки гайок 11 При переміщенні знаряддя по полю в напрямку А пружинні торсюни 7, встановленні на валах 6, вільно обертаються від зчеплення з ґрунтом у вту 56502 4 лках 5 і своїми розпушуючими важеля ми-зубам и 8 розбивають грудки ґрунту, розпушують його поверхневий шар і ефективно вилучають корені бур'янів За рахунок того, що вершини ґрунторозпушуючих зубів 8 утворюють гвинтову ЛІНІЮ 10, ґрунт рівномірно розподіляється по ширині захвату агрегату Регулювання жорсткості пружинних торсюнів 7 дає змогу універсалізації даного ґрунтообробного знаряддя для використання на різних типах ґрунтів, забезпечує самоочищення робочих органів від рослинних решток та можливість використання ґрунтообробного знаряддя в складі різних ґрунтообробних агрегатів Дане ґрунтообробне ротаційне знаряддя може бути виготовлено із застосуванням загальномашинобудівних технологій без додаткового технологічного оснащення підприємства-виробника Література 1 а с СРСР № 1526590, класу А01В21/00, опубліковано 07 12 89 у Бюл № 45 2 Патент України № 40869, класу АО 1В19/02, опубліковано 15 08 2001 р у Бюл № 7 3 Патент України № 17525, класу АО 1В19/02, опубліковано 31 10 94р у Бюл № 5 Фіг І 56502 A-A Фіг.З ФІҐ.2 в Б (збільшено) Фіг.4 Фіг.5 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
