Номер патенту: 50998

Опубліковано: 15.11.2002

Автор: Сало Василь Михайлович

Завантажити PDF файл.

Формула / Реферат

Ґрунтообробне знаряддя, яке складається з центральної рами та розміщених на ній плоскорізальних робочих органів, опорних коліс та причіпного пристрою, яке відрізняється тим, що позаду даних робочих органів на радіальній підвісці в з’єднанні з пружинним пристроєм закріплені борони з плоскими зубами і тупим кутом входження в ґрунт, а несуча рама знаряддя виконана секційною.

Текст

Ґрунтообробне знаряддя, яке складається з центральної рами та розміщених на ній плос Винахід відноситься до сільськогосподарського машинобудування та, зокрема, до машин для суцільного основного та поверхневого обробітку ґрунту ВІДОМІ ґрунтообробні знаряддя для безполицевого обробітку з плоскорізними робочими органами - КПШ-5, КПШ-9, а також важкі культиватори КТС-10-01, КТС-10-02, що також виконують суцільний основний обробіток ґрунту з застосуванням важких культиваторних лап на пружинних стояках [1] Вони підрізають скибу фунту, і у ВІДПОВІДНИЙ мірі кришать її, але основним недоліком при роботі вказаних знарядь є значна глибистість поверхні, особливо при обробці важких ґрунтів Для підвищення рівномірності кришення ґрунту по глибині обробітку також можуть використовуватися ярусні ґрунтообробні знаряддя як ГРН-29, ГРН-3,9та ІНШІ [2] Головним недоліком використання даних знарядь є підвищені затрати енергії, достатньо складна конструкція та велика КІЛЬКІСТЬ ШВИДКО зношу ваних робочих собівартість органів, які мають високу Найбільш близькими до заявляємих, по виконанню технологічного процесу є ґрунтообробні знаряддя марок КПЭ-3,6, основним робочим органом яких є важкі культиваторні лапи на пружинних стояках [3] Але культиваторні лапи на пружинних стояках при використанні їх на важких ґрунтах також недостатньо якісно здійснюють розташування ґрунту, тому глибистість поверхні поля після проходу знаряддя залишається досить високою, а при ЩІЛЬНОСТІ ґрунту вищій за 1,5 г/см3 вони взагалі не заглиблюється в ґрунт Супутнім недоліком використання даних знарядь є велика ґребенистість корізальних робочих органів, опорних коліс та причіпного пристрою, яке відрізняється тим, що позаду даних робочих органів на радіальній ПІДВІСЦІ в з'єднанні з пружинним пристроєм закріплені борони з плоскими зубами і тупим кутом входження в ґрунт, а несуча рама знаряддя виконана секційною поверхні поля, яка СПІВДІЄ інтенсивному відтоку волога, що є недопустимим з агротехнічної точки зору Задача, на вирішення якої направлений винахід, полягає у підвищенні якісних показників виконання технологічного процесу обробітку фунту та універсальності знаряддя для його забезпечення Вирішується задача тим, що для виконання вказаного технологічного процесу пропонується ґрунтообробне знаряддя, особливістю якого є те, що слідом за плоскорізними робочими органами на радіальній ПІДВІСЦІ З додатковим підпружиненням установлюються борони з плоскими зубами, які мають тупий кут входження в ґрунт, а несуча рама знаряддя має секційну будову Наявність в конструкції культиватора борін забезпечує додаткове розпушування ґрунту і вирівнювання його поверхні, а наявність тупих кутів входження в ґрунт на плоских зубах борін, запобігає забиванню їх рослинними рештками Секційна будова рами забезпечує можливість безпечного агрегатування по шляхах загального призначення та агрегатування знаряддя з тракторами різного класу тяги залежно від їх наявності в господарстві і задач та умов обробітку ґрунту Зміст винаходу пояснюється рисунками, де на фіг 1,2 зображено схему ґрунтообробного знаряддя, яке складається з центральної рами 1 з боковими секціями 2,3, причіпним пристроєм 4 і опорними колесами 5, до якої закріплені на жорстких стояках плоскорізні робочі органи 6 Позаду плоскорізних робочих органів до рами на радіальній ПІДВІСЦІ 7 та в поєднанні з пружинним пристроєм 8 закріплені борони 9 з плоскими зубами 10 Зуби на 00 о> о> о ю 50998 боронах розташовані в декілька рядів Працює ґрунтообробне знаряддя наступним чином При переміщенні в ґрунті плоскорізні робочі органи підрізають його в горизонтальній площині на певній глибині і частково кришать Зуби борони розрізають частково розпушений ґрунт в вертикальній площині, додатково кришать його і вирівнюють поверхню поля від гребенів, які залишаються після проходу плоскорізних робочих органів Необхідна СТІЙКІСТЬ ходу борін по глибині та інтенсивність кришення ґрунту зубами забезпечується пружинним пристроєм, який в транспортнім/положенні також утримує борони в горизонтальному положенні Щоб запобігти накопиченню рослинних решток на зубах борони, вони мають тупий кут а входження в ґрунт і ножеподібне ребро 1 в передній частині зуба (фіг 3) Таким чином, основна маса рослинних решток притискається ножеподібним ребром до ґрунту і перерізається, а решта вминається в нижній шар розпушеного ґрунту і сходить з зубів Поєднання для розпушування ґрунту плоскорізних робочих органів і борінз плоскими зубами і тупим кутом входження в ґрунт здатне забезпечити високу якість як основного так і поверхневого безвідвального обробітку ґрунту, запобігти забиванню робочих органів рослинними рештками, а секційна будова знаряддя дозволяє розширити діапазон його застосування та більш раціонально використовувати енергетичні засоби Література 1 Комплекс противоэрозионных машин /А П Грибановский, Р В Бидлингмайер, ЕА Ревянин и др - М Агропромиздат, 1989С 34-44 2 Сисолін П , Сало В Уніфіковані грунторозпушувачі для захисних систем землеробства/ Техніка АПК №2 с 12 15 2000 р 3 Гапоненко В С , Войтюк Д Г Сільськогосподарські машини, 6-е вид , перероб і доп - К Урожай, 1992 с 57 й-fl Фи ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71

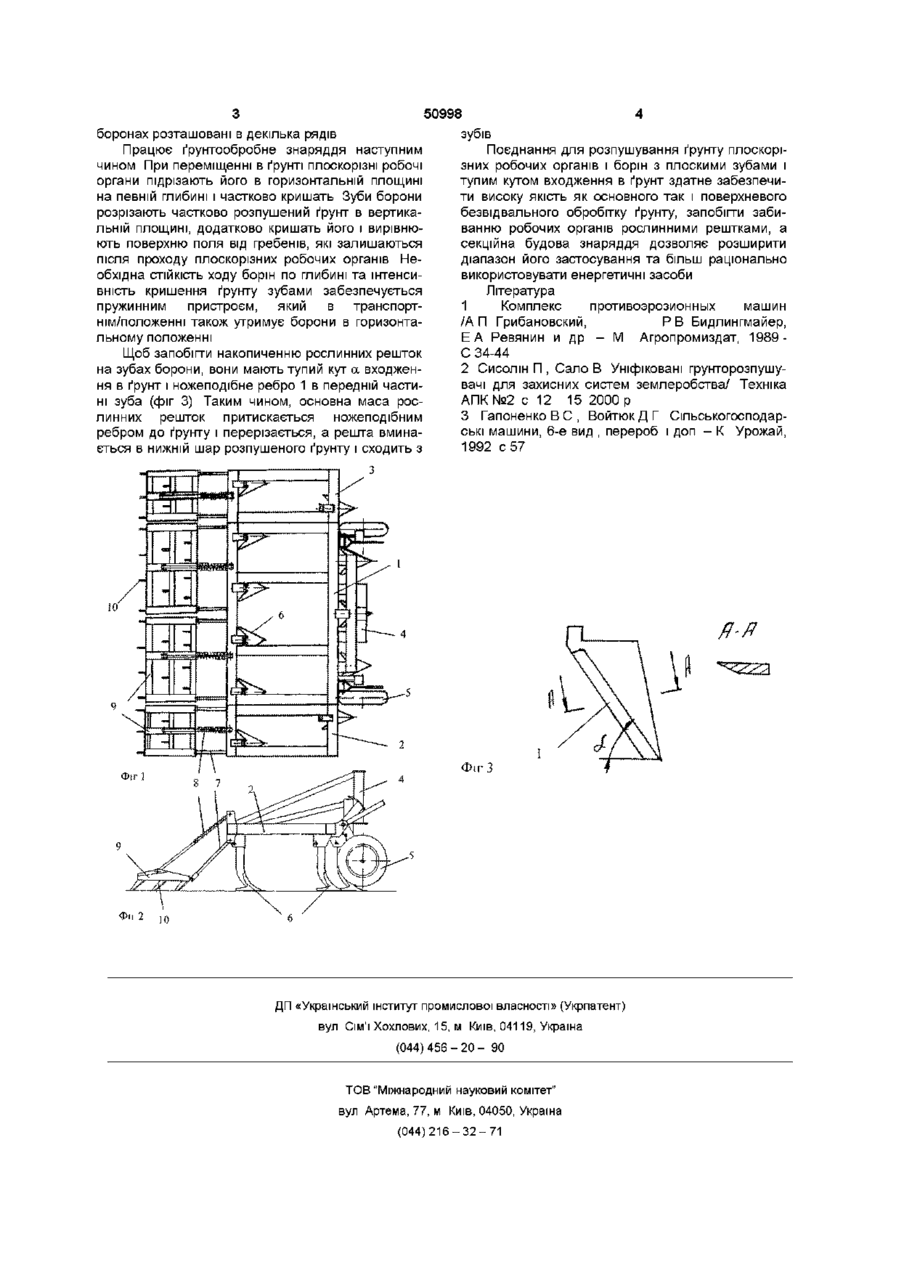

Дивитися

Додаткова інформація

Назва патенту англійською

Tillage implement

Автори англійською

Salo Vasyl Mykhailovych

Назва патенту російською

Почвообрабатывающее орудие

Автори російською

Сало Василий Михайлович

МПК / Мітки

МПК: A01B 33/00

Мітки: ґрунтообробне, знаряддя
