Облицювання стін споруд

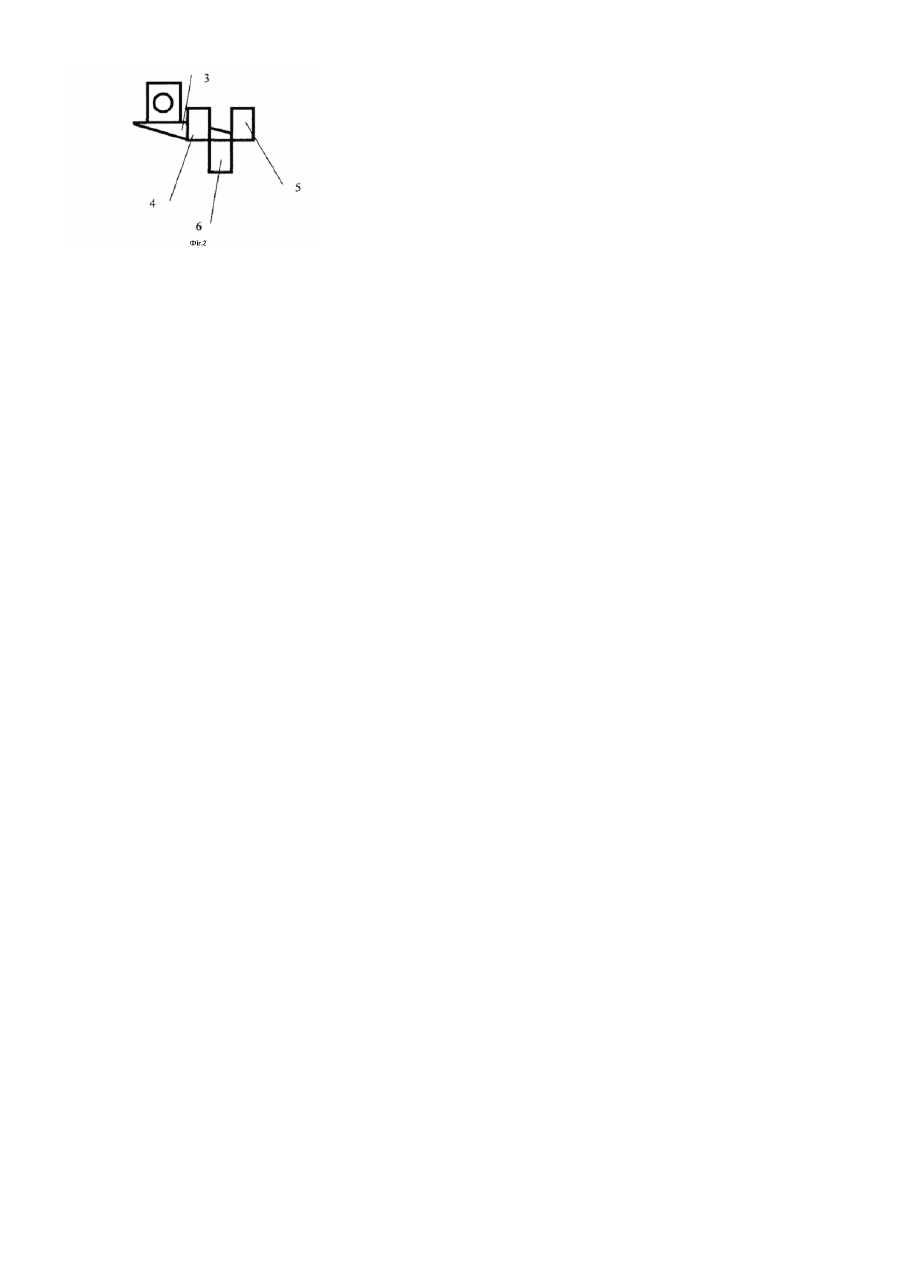

Корисна модель належить до галузі будівництва і може знайти застосування при реконструкції житлових та громадських будівель шляхом влаштування зовнішнього утеплення та захисного покриття. Відомий спосіб облицювання стін споруд, який полягає в тому, що до поверхні стіни на гвинтах прикріплюють плоскі елементи кріплення, які виконані у вигляді елементів з нахилено розхідними від стіни плечима зі шліцами, а з'єднувальний елемент має виступи, що відповідають по ширині шліцам і входять у них, до яких потім прикріплюють елементи фасаду [1]. Недоліком цього способу є складний та трудомісткий монтаж, а міцність кріплення елементів фасаду недостатня, що перешкоджає отриманню якісного зовнішнього облицювання. Найбільш близьким до пропонуємого є спосіб облицювання стін споруд великорозмірними облицювальними плитами, який полягає в тому, що у стіні попередньо просвердлені гнізда, у які вводяться швелероподібні опорні балки, що на іншій стороні мають лапки. Потім гнізда заповнюються розчином при допомозі іньєктора. Після чого між крайніми лапками для фіксації опорної балки у відповідному положенні вводиться зверху чи знизу клиноподібний елемент. При навішуванні, лапки опорної балки заводяться в пази великорозмірних облицювальних плит [2]. Недоліком цього способу є неможливість досягти потрібної точності монтажу при регулюванні відхилення в межах допуску. Основою корисної моделі є задача удосконалення облицювання стін споруд, в якому особливості виконання його конструктивних елементів дозволяють досягти необхідної точності монтажу в межах допусків щодо рівності поверхні зовнішнього облицювання. Означена задача вирішується тим, що в облицюванні стін споруд, яке включає великорозмірні облицювальні плити із повздовжніми пазами на горизонтальних гранях та опорні балки, які з однієї сторони мають заведені у повздовжні пази плит відгини у вигляді лапок, а з протилежної закінчуються з'єднувальним елементом у гнізді несучої конструкції, яке виконано у вигляді розпірного циліндричного корпусу і концентричне розміщеної в ньому шпильки з конусом, яка назовні несучої конструкції має анкерну та регулювальні гайки, при обертанні яких регулюється необхідна відстань, що дозволяє досягти рівності поверхні зовнішнього облицювання. Суть пояснюється кресленням, де на Фіг.1, Фіг.2 у розрізі показана схема облицювання стін споруд. Облицювання стін включає великорозмірні облицювальні плити 1 із повздовжніми пазами 2 на горизонтальних гранях та опорні балки 3, що з однієї сторони мають заведені у повздовжні пази плит 2 відгини у вигляді лапок 4, крайні 5 з яких відігнуті в одну сторону, а середня 6 - в протилежну, та закінчуються з'єднувальним елементом 7 у гнізді 8 несучої конструкції 9 з протилежної. З'єднувальний елемент 7 виконано у вигляді розпірного циліндричного корпусу 10 і концентричне розміщеної в ньому шпильки 11 з конусом 12, яка назовні несучої конструкції має анкерну 13 та регулювальні гайки 14. Облицювання стін споруд реалізують наступним чином: у виконане в несучій конструкції 9 гніздо 8, заводять з'єднувальний елемент 7. Який має розпірний циліндричний корпус 10, в середині якого концентричне розміщено шпильку 11 з конусом 12. Далі, назовні несучої конструкції 9 в необхідному положенні закріплюють шпильку 11 за допомогою анкерної гайки 13. На вільний кінець шпильки 11 закріплюють одним кінцем опорну балку 3 і при обертанні регулювальних гайок 14 фіксують її положення на необхідній відстані. До опорної балки 3 яка має відгини у вигляді лапок 4 з протилежної сторони, заводяться пази 2 на горизонтальних гранях великорозмірних облицювальних плит 1, тобто немовби вводиться в горизонтальний шов між верхнім та нижнім елементами облицювання. При влаштуванні опорної балки 3 зверху середня лапка 6 вводиться в повздовжній паз 2 облицювальної плити нижнього ряду, а крайні лапки 5 вводяться в повздовжній паз облицювальної плити що влаштовується верхнього ряду. При влаштуванні опорної балки 3 знизу середня лапка 6 вводиться в повздовжній паз облицювальної плити верхнього ряду, а крайні лапки 5 вводяться в повздовжній паз 2 облицювальної плити 1. Таким чином, запропоноване облицювання стін споруд дозволяє удосконалити особливості виконання технологічних операцій, підвищити несучу здатність, суттєво зменшити тепловитрати будинку. А за допомогою нових конструктивних елементів, досягається необхідна точність монтажу, що дозволяє скрити недоліки зовнішньої нерівності стіни та придати естетичний вигляд споруді.Використана інформація: 1. Патент СРСР №1205780, кл. Е04F13/08. Устройство для крепления элементов фасада на наружной стене здания / Петер Вагнер. Заявл. 27.10.82, Опубл. 10.01.86р., БВ№2. 2. А.с. СРСР №950886, кл.Е04F13/08. Облицовка стен сооружения / А.Л. Гордон, А.М. Орлов и В.Н. Шерстобитов. Заявл. 31.12.80, Опубл. 15.08.82р., БВ №30 (прототип).
