Вітроустановка

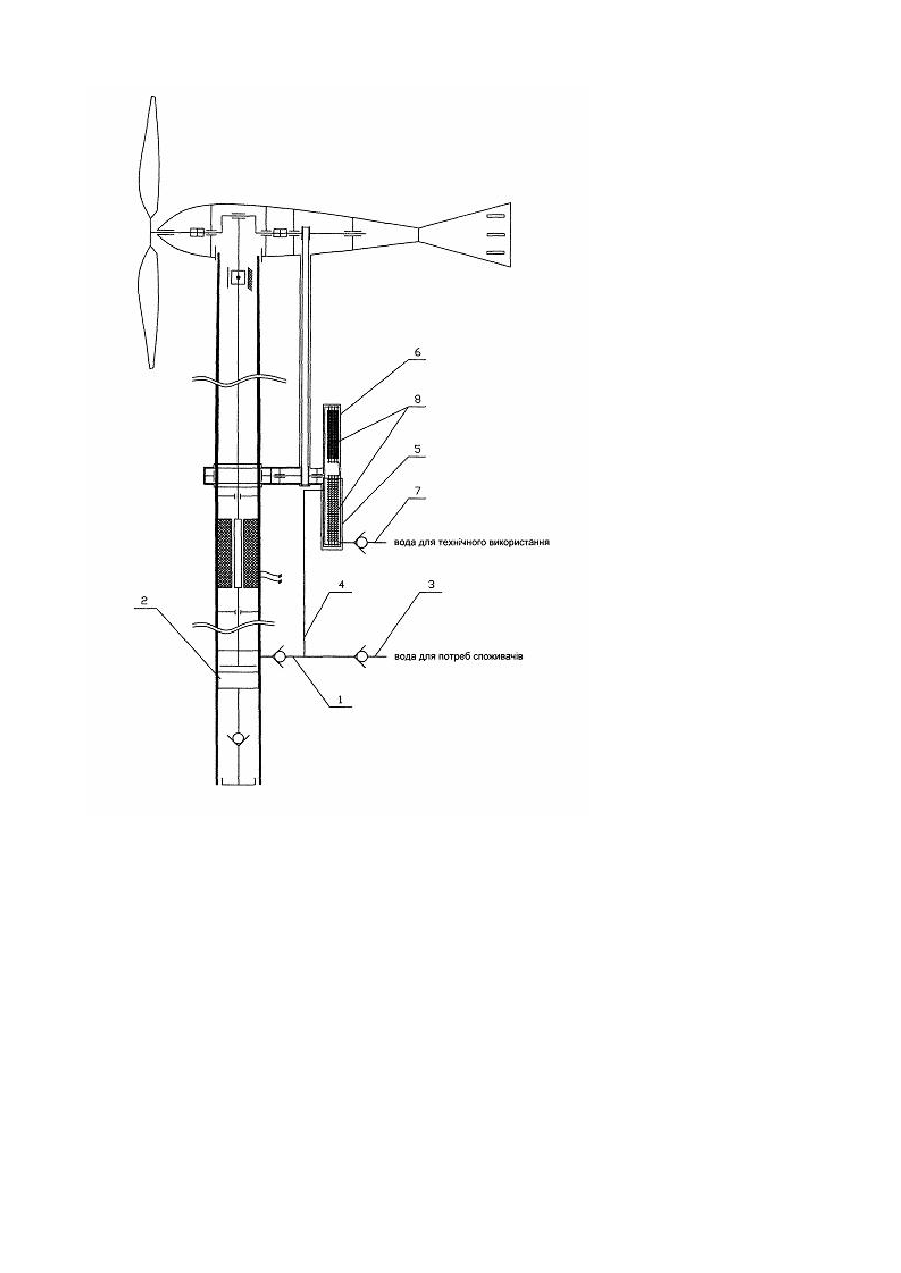

Корисна модель відноситься до вітряних двигунів призначених для перетворення енергії вітру в механічну та електричну енергію у ві троелектроустановках. Відомі вітроустановки, які містять ротор з валом, трубчасту стійку, кривошипно-повзунковий механізм з поршневим насосом, шток якого жорстко з'єднаний з осердям лінійного електрогенератора, повзунок кривошипноповзункового механізму жорстко з'єднаний з валом ротора, лінійний електрогенератор виконаний у вигляді фрагмента трубчастої стійки вітродвигуна (Україна, патент № 12194, МПК F03D 11/00, бюлетень №1, 2006p.). Відома, вибрана в якості найближчого аналогу вітро установка містить ротор з валом, трубчасту стійку, кривошипно-повзунковий механізм з поршневим насосом, шток якого жорстко з'єднаний з осердям лінійного електрогенератора, повзунок кривошипно-повзункового механізму, жорстко з'єднаний з валом ротора, лінійний електрогенератор, виконаний у вигляді фрагмента трубчастої стійки вітродвигуна, тепловий двигун з теплочутливими активними елементами і термомеханічною пам'яттю з теплоізоляційною камерою, встановленою у нижній частині півосі теплового двигуна, механічно приєднаного до трубчастої стійки, вал відбору потужності якого зубчасто-пасовою передачею обертального моменту з'єднаний з кривошипно-повзунковим механізмом через ведений шків зубчасто-пасової передачі і обгінну муфту, що з'єднує кривошип з валом веденого шківа, причому вал ротора з кривошипом також з'єднаний через обгінну муфту (Україна, патент № 17407, МПК F 03 D 11/00, бюлетень № 9, 2006p.). Недоліком даної вітроустановки є низька продуктивність роботи теплового двигуна з теплочутли вими активними елементами і термомеханічною пам'яттю внаслідок малої різниці зміни перепаду температур між відкритою частиною теплочутливих активних елементів і теплочутливими активними елементами розміщеними у теплоізоляційній камері. Корисною моделлю ставиться завдання покращення продуктивності роботи теплового двигуна з теплочутливими активними елементами і термомеханічною пам'яттю вітроустановки. Поставлене корисною моделлю завдання досягається тим, що вітроустановка, яка містить ротор з валом, трубчасту стійку, кривошипно-повзунковий механізм з поршневим насосом, шток якого жорстко з'єднаний з осердям лінійного електрогенератора, повзунок кривошипно-повзункового механізму, жорстко з'єднаний з валом ротора, лінійний електрогенератор, виконаний у вигляді фрагмента трубчастої стійки вітродвигуна, тепловий двигун з теплочутливими активними елементами і термомеханічною пам'яттю з теплоізоляційною камерою, встановленою у нижній частині півосі теплового двигуна, механічно приєднаного до трубчастої стійки, вал відбору потужності якого зубчасто-пасовою передачею обертального моменту з'єднаний з кривошипно-повзунковим механізмом через ведений шків зубчасто-пасової передачі і обгінну муфту, що з'єднує кривошип з валом веденого шківа, причому вал ротора з кривошипом також з'єднаний через обгінну муфту, згідно корисній моделі містить водопровід, один кінець якого з'єднаний з поршневим насосом, а інший з водопроводом для потреб споживачів і водопроводом системи охолодження, водопровід системи охолодження іншим кінцем з'єднаний із теплоізоляційною -камерою теплового двигуна, а до нижньої частини теплоізоляційної камери теплового двигуна приєднаний водопровід води для технічного використання. Вітроустановка містить систему водяного охолодження теплового двигуна з теплочутливими активними елементами і термомеханічною пам'яттю, до складу якої входять: водопровід, один кінець якого з'єднаний з поршневим насосом, а інший з водопроводом для потреб споживачів і водопроводом системи охолодження. Водопровід системи охолодження іншим кінцем з'єднаний із теплоізоляційною камерою теплового двигуна. До нижньої частини теплоізоляційної камери теплового двигуна приєднаний водопровід води для технічного використання. Суть корисної моделі пояснюється кресленням, на якому зображено кінематичну схему ві троустановки. Запропонована конструкція містить водопровід 1, один кінець якого з'єднаний з поршневим насосом 2, а інший з водопроводом для потреб споживачів 3 і водопроводом системи охолодження 4. Водопровід системи охолодження 4 іншим кінцем з'єднаний із теплоізоляційною камерою 5 теплового двигуна 6. До нижньої частини теплоізоляційної камери теплового двигуна приєднаний водопровід води для технічного використання 7. Принцип роботи запропонованої вітроустановки полягає в тому, що піднята поршневим насосом 2 із джерела вода подається водопроводом 1 до водопроводу для потреб споживачів 3 і до теплоізоляційної камери 5 теплового двигуна 6 через водопровід системи охолодження 4. Охолоджуючи теплочутливі активні елементи з термомеханічною пам'яттю 8 розміщені у теплоізоляційній камері 5 теплового двигуна 6 вода відводиться з нижньої частини теплоізоляційної камери 5 теплового двигуна 6 за допомогою водопроводу для технічного використання 7. Використання даної корисної моделі дозволить покращити продуктивність роботи теплового двигуна з теплочутливими активними елементами і термомеханічною пам'яттю вітроустановки, а значить і збільшити продуктивність роботи усієї вітроустановки, що загалом дозволить використовувати в повному обсязі технічний та енергетичний ресурс вітроустановки.
