Пристрій для заморожування біоматеріалів
Номер патенту: 23507
Опубліковано: 25.05.2007
Автори: Щетинський Мирослав Ігорович, Мангасаров Дмитро Олександрович, Розанова Катерина Дмитрівна, Нардід Олег Анатолійович
Формула / Реферат

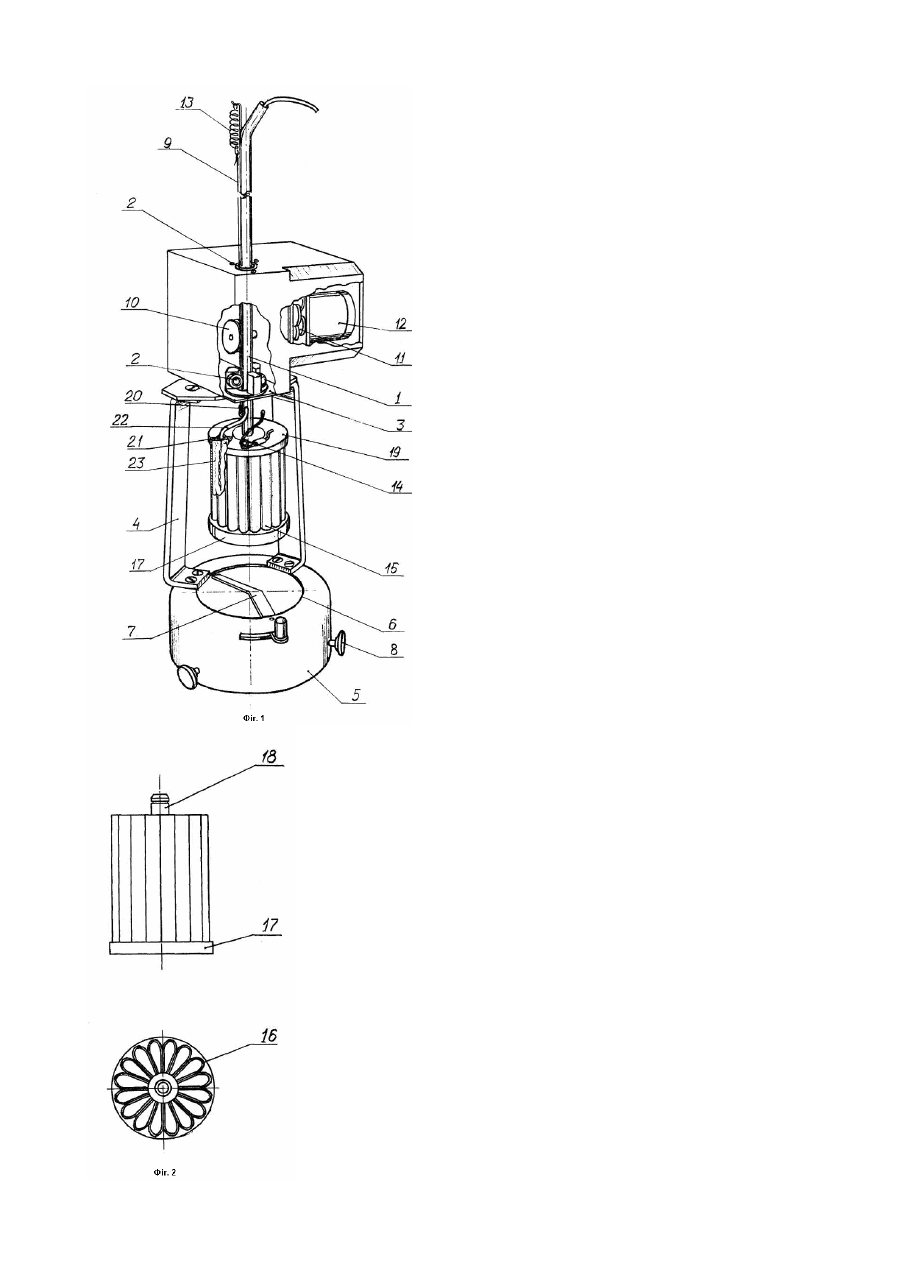

Пристрій для заморожування біоматеріалів, що містить рухомий шток, холдер з комірками для контейнерів з біоматеріалом та електродвигун, який відрізняється тим, що шток виконано у вигляді тонкостінної трубки із матеріалу з низькою теплопровідністю, через яку пропущено вимірювальний кінець термопари, на нижньому кінці штока закріплено кришку для холдера, яка виконана з термоізоляційного матеріалу, до нижньої поверхні кришки прикріплений контейнер-свідок, усередині якого розміщено вимірювальний спай термопари, а комірками холдера є окремі секції з матеріалу з високою теплопровідністю, зібрані у пакет, до нижнього торця якого прикріплений термоізоляційний диск.
Текст
Корисна модель належить до кріогенної техніки і може бути використана для низькотемпературного консервування біоматеріалів. Найбільш близьким до пристрою, що заявляється, є пристрій для заморожування біоматеріалів, який включає платформу з виступом для встановлення на горловині кріогенної посудини, корпус та електродвигун, встановлені на цій платформі, рухомий шток, зроблений у вигляді різьбового вала, який проходить крізь центр електродвигуна, пластину, нерухомо закріплену на верхній кінцівці штока, і дві направляючі рейки, що разом з пластиною слугують для виключення можливості обертання штока навколо його осі. На нижньому кінці штока укріплений холдер, зроблений із матеріалу з низькою теплопровідністю, який має вигляд циліндра з радіально розташованими комірками для контейнерів з біоматеріалом, відкритими зверху і маючими отвір знизу. Пристрій також має електронний блок керування електродвигуном [1]. Недоліки пристрою: - відсутність контролювання температури у процесі заморожування; - нерівномірність охолодження контейнерів з біоматеріалом; обумовлена конструкцією холдера та температурним впливом штока. В основу корисної моделі поставлено задачу створення такого пристрою для заморожування біоматеріалів, яке б забезпечувало контроль температури та рівномірність охолодження. Ця задача вирішується тим, що у пристрої, який включає рухомий шток, холдер з комірками для контейнерів з біоматеріалом та електродвигун, згідно з корисною моделлю, шток зроблено у вигляді тонкостінної трубки із матеріалу з низькою теплопровідністю, через яку пропущено вимірювальний кінець термопари, на нижньому кінці штока закріплено кришку для холдера, зроблену з термоізоляційного матеріалу, до нижньої поверхні кришки прикріплений контейнер-свідок, всередині якого розміщено вимірювальний спай термопари, а комірками холдера є окремі секції із матеріалу з високою теплопровідністю, зібрані у пакет, до нижнього торця якого прикріплений термоізоляційний диск. Пристрій, що пропонується, забезпечує можливість безперервного контролювання температури всередині контейнерів, що знаходяться у комірцях холдера, та рівномірного охолодження контейнерів завдяки ефективному вирівнюванню температур всередині комірок. На Фіг.1 зображений загальний вид пристрою для заморожування біоматеріалів, на Фіг.2 - конструкція холдера. Пристрій включає рухомий шток 1, вироблений у вигляді тонкостінної трубки з нержавіючої сталі, яка проходить через дві підшипникові обійми 2, закріплені у корпусі 3. Корпус 3 за допомогою двох кронштейнів 4 встановлений на основі 5, яка має центральний отвір 6, поворотний важіль 7 та три фіксуючи х гвинта 8. Біля верхнього та нижнього кінців штока 1 закріплено тросик 9, який в один оберт обіймає шків 10, зв'язаний через редуктор 11 з електродвигуном 12. До верхнього кінця штока 1 тросик 9 прикріплений через пружину 13. На штоці 1 за допомогою пружинної заскочки 14 зафіксовано холдер 15, який є пакетом зібраних навкруги центральної осі однакових секцій-комірок 16, зроблених із матеріалу з високою теплопровідністю. З нижньої сторони холдера 15 прикріплений термоізоляційний диск 17, а з верхньої - циліндричний штирок 18, який має кільцеву канавку для фіксації холдера 15. На нижньому кінці штока 1 укріплена кришка 19 для холдера 15, зроблена з термоізолюючого матеріалу. Крізь шток 1, отвір 20 у нижньому кінці штока 1 та отвір 21 у кришці 19 проведено вимірювальний кінець термопари 22 таким чином, що її спай розміщується усередині контейнера-свідка 23. Контейнер-свідок 23 укріплений на нижній стороні кришки 19 і є контейнером, ідентичним тим, що використані для заморожування біоматеріалу, але загерметизованим із введеним усередину вимірювальним спаєм термопари 22. Пристрій працює таким чином. Основою 5 пристрій встановлюється на горловину стандартної кріогенної посудини і закріплюється гвинтами 8. При цьому поворотний важіль 7 знаходиться у стані, що перетинає центральний отвір 6 і запобігає випадковому падінню холдера 15 усередину кріогенної посудини. В комірки 16 холдера 15, відокремленого від пристрою, вміщуються контейнери з біоматеріалом таким чином, щоб одна з комірок 16 залишилась порожньою. При встановленні у пристрій холдер 15 порожньою коміркою насувається знизу на контейнер-свідок 23, влучає циліндричним штирком 18 у отвір штока 1 і фіксується в ньому пружинною заскочкою 14, комірки 16 холдера 15 при цьому опиняються щільно закритими зверху кришкою 19. Поворотний важіль 7 переводиться у стан, звільняючий центральний отвір 6, після чого вмикається електродвигун 12 і шток 1, пересуваючись донизу, занурює холдер 15 у глибину кріогенної посудини. Швидкість занурення холдера 15 і, відповідно, швидкість охолодження контейнерів задається електричним блоком і контролюється показами термопари 22. При досягненні потрібної температури електродвигун 12 перемикається на підйом і в крайньому верхньому положенні штоку 1 вимикається. Холдер 15 відокремлюється від пристрою для вилучення контейнерів з біоматеріалом і після нетривалого відігріву та сушіння готовий до подальшої роботи. Джерела інформації: 1. Патент США №4870829, F25B 19/00, публ. 1989р.
ДивитисяДодаткова інформація
Назва патенту англійськоюAppliance for bio-material freezing
Автори англійськоюNardid Oleh Anatoliiovych, Rozanova Kateryna Dmytrivna, Schetynskyi Myroslav Ihorovych
Назва патенту російськоюУстройство для замораживания биоматериалов
Автори російськоюНардид Олег Анатольевич, Розанова Катерина Дмитриевна, Щетинский Мирослав Игоревич
МПК / Мітки
МПК: F25B 19/00
Мітки: біоматеріалів, пристрій, заморожування
