Ствол для гасіння пожеж електроустаткування

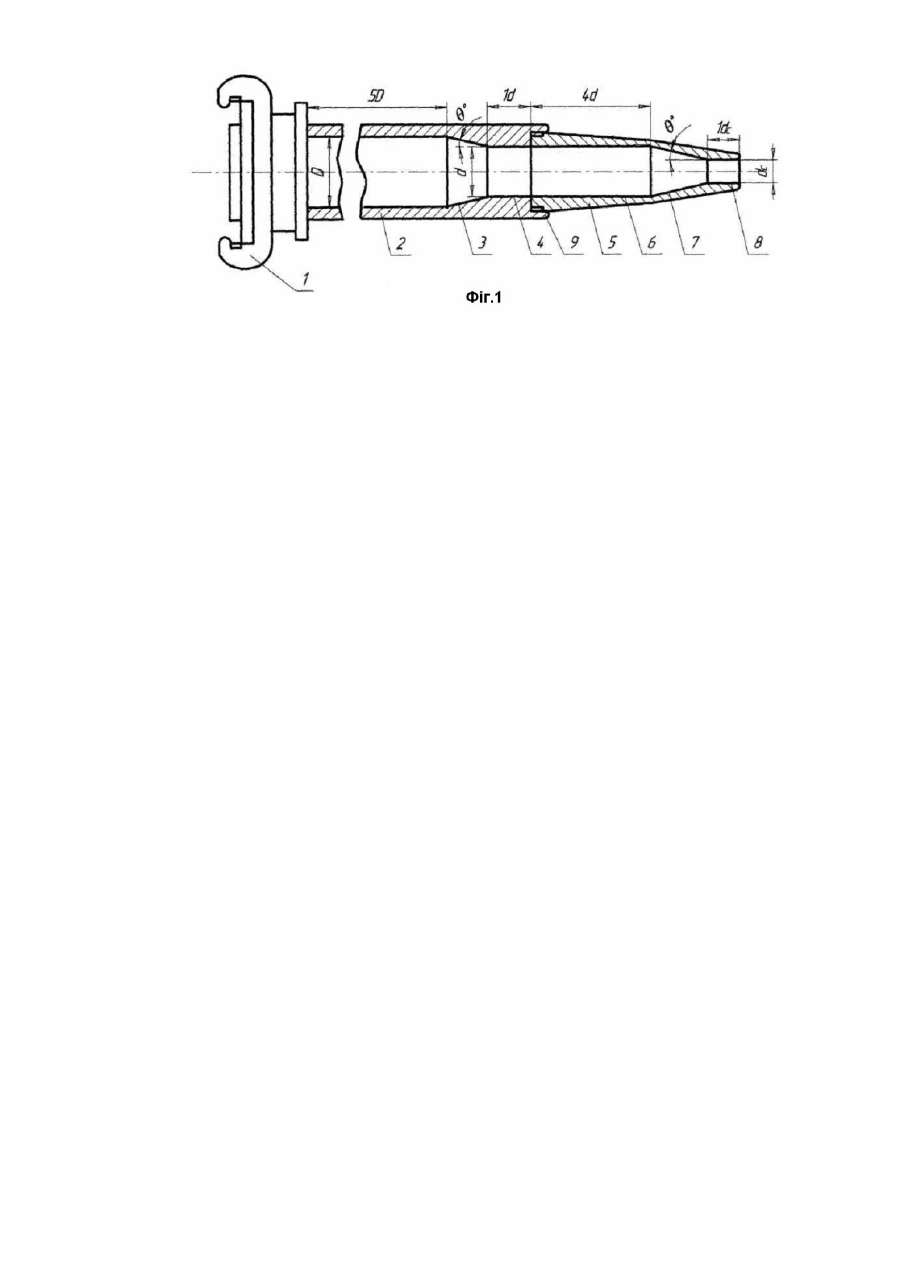

Корисна модель відноситься до пожежної техніки і призначена для гасіння пожеж електроустаткування під напругою компактними струменями води (кут розходження біля 3°) або інших рідинних вогнегасних речовин як на відкритому повітрі, так і усередині приміщень. Відомий пристрій для обмивки ізоляторів відкритих розподільних електроустаткувань, що знаходяться під напругою. Суть полягає в періодичному перериванні компактного струменя води, який виходить із ствола, за допомогою спеціального переривача струменя [П.А. Долин, Справочник по технике безопасности. Изд. 4-е перераб. - М: Энергия. 1973, с 184-185.]. Цей пристрій можна використати для гасіння пожеж електроустаткування, тому що стр умінь води ділиться на відрізки і стає непровідним для електричного струму. Недоліками є складність конструкції, великі динамічні навантаження на переривач струменя води, що знижує надійність роботи, та значні навантаження на вогнеборця. Відомий "Способ создания газокапельной струи, установка для его осуществления и сопло для создания газокапельной струи" [RU, авторское свидетельство, 2107554, кл.А0Ш25/00]. Суть полягає в створенні двохфазного потоку, який складається з капель рідини і повітря. Відсутність суцільної частини струменя дозволяє гасити пожежу без небезпеки поразки вогнеборця електричним струмом. Недоліком є значно зменшена дальність дії струменя, порівняно з компактним струменем, за рахунок розпилу води. Відоме використання стандартних пожежних стволів, які створюють компактний струмінь в напрямку вогнища пожежі електроустаткування [Инструкция по тушению пожаров в электроустановках предприятий и организаций Республики Беларусь. РДБЭ 12-002-98. Минск, 1998, 53с] з мінімальної відстані, вказаної в таблиці. В таблиці враховується діаметр вихідного отвору ствола і напруга палаючого електроустаткування для визначення мінімальної безпечної відстані до вогнища. Вогнеборець повинен бути вдягнений в електроізолюючі боти і рукавиці, а пожежному автомобілю і стволу необхідне заземлення. Недоліками являються необхідність заземлення ствола і автомобіля, а також обов'язкове використання індивідуальних засобів захисту вогнеборця від поразки електричним струмом. Найбільш близьким технічним рішенням, вибраним в якості прототипу, являється комбінований ручний пожежний ствол РС-50 [Пожарно-техническая подготовка. МО СССР, - М.: Военное издательство. 19S4, c. 67], що містить: корпус, насадок для формування струменя, головку для підключення до напірного рукава і ремінь для перенесення. Основними недоліками ствола є нераціональні гідродинамічні показники внутрішнього каналу. Це ускладнює прогнозування довжини суцільної частини струменя - початкової ділянки, яка є основним джерелом небезпеки поразки вогнеборця електричним струмом. В основу корисної моделі поставлена задача створення прогнозованої початкової ділянки компактного струменя, яка вирішується шля хом заміни корпуса і насадка ствола на ступінчату конструкцію каналу із трьох циліндрів різного діаметра, з'єднаних послідовно від більшого до меншого з допомогою конусних ділянок. Істотними ознаками пристрою, що відрізняють його від прототипу, є: - відсутність конусності по всій довжині корпусу; - ступінчата конструкція прохідного каналу ствола; - прогнозованість суцільної початкової ділянки струменя; - можливість роботи в двох режимах. Корисна модель пояснюється наступним малюнком: на Фіг.1 представлено схема корпуса і насадка пожежного ствола. Сутність корисної моделі пояснюється схемою ствола для гасіння пожеж електроустаткування, приведеною на Фіг.1. Ствол для гасіння пожеж електроустаткування створює профільований канал і містить: головку для підключення до напірного рукава 1, корпус циліндричної форми 2, який переходить в конічну частину 3 і далі знову в циліндричну 4. Насадок для формування струменя 5 має циліндричну частину 6 однакового діаметра з частиною 4 корпуса, яка через конус 7 переходить в короткий циліндр 8. Насадок і корпус з'єднані різьбою 9. Ствол для гасіння пожеж електроустаткування працює таким чином. Потік води з пожежного рукава попадає в корпус ствола 2, який має довжину п'ять діаметрів каналу 5D, і в ньому вирівнюється швидкість течії по перерізу. Далі потік проходить через конусну частину з кутом конусності 13° ( 2q° ) і звужується до діаметра циліндричної частини 4. Ця частина каналу складається з короткої ділянки в корпусі, довжина якої рівна відповідно діаметру d і продовжується насадком з таким же діаметром і довжиною, рівною чотирьом діаметрам 4d. На цій частині знову вирівнюється швидкість течії. Після цього потік звужується до вихідного діаметра dc в конусній частині, з кутом 13°( 2q° ). На ви ході потік проходить через циліндричну частину dc, де довжина дорівнює вихідному діаметру і, вирівнявши швидкості течії, виходить в повітря. Цей режим відповідає найкоротшій початковій частині струменя і максимальній безпеці вогнеборця. Ствол може працювати і без насадка. Робота ствола з відокремленим насадком відповідає режиму максимальної довжини початкової частини струменя і максимальної дальності дії. Графік залежності довжини початкової частини струменя від тиску має максимум. Цей максимум є основою для визначення безпечної відстані, з якої можна гасити електроустаткування. Ця відстань вказується на стволі і на насадку. Після початкової частини струмінь розпадається на краплі і стає практично непровідним для електричного струму. Така конструкція ствола дозволяє отримати на виході найбільш раціонально організований струмінь з максимальною дальністю дії і заданою безпечною дистанцією до електроустаткування, що горить. В стволі з d=19мм і dc=13мм безпечні відстані, з урахуванням запасу в 1м, будуть відповідно 5м і 3,5м при використанні водопровідної води. Поєднання такого ствола з імпульсним способом метання рідини дасть додаткові гарантії безпеки вогнеборця за рахунок короткочасності дії струму. Техніко-економічні переваги ствола для гасіння пожеж електроустаткування під напругою перебувають у більш ефективному використанні ствола за рахунок негайного гасіння пожежі без попередніх розрахунків, заземлення і без попередньої розвідки обстановки по електричній безпеці.
