Пристрій регулювання потужності

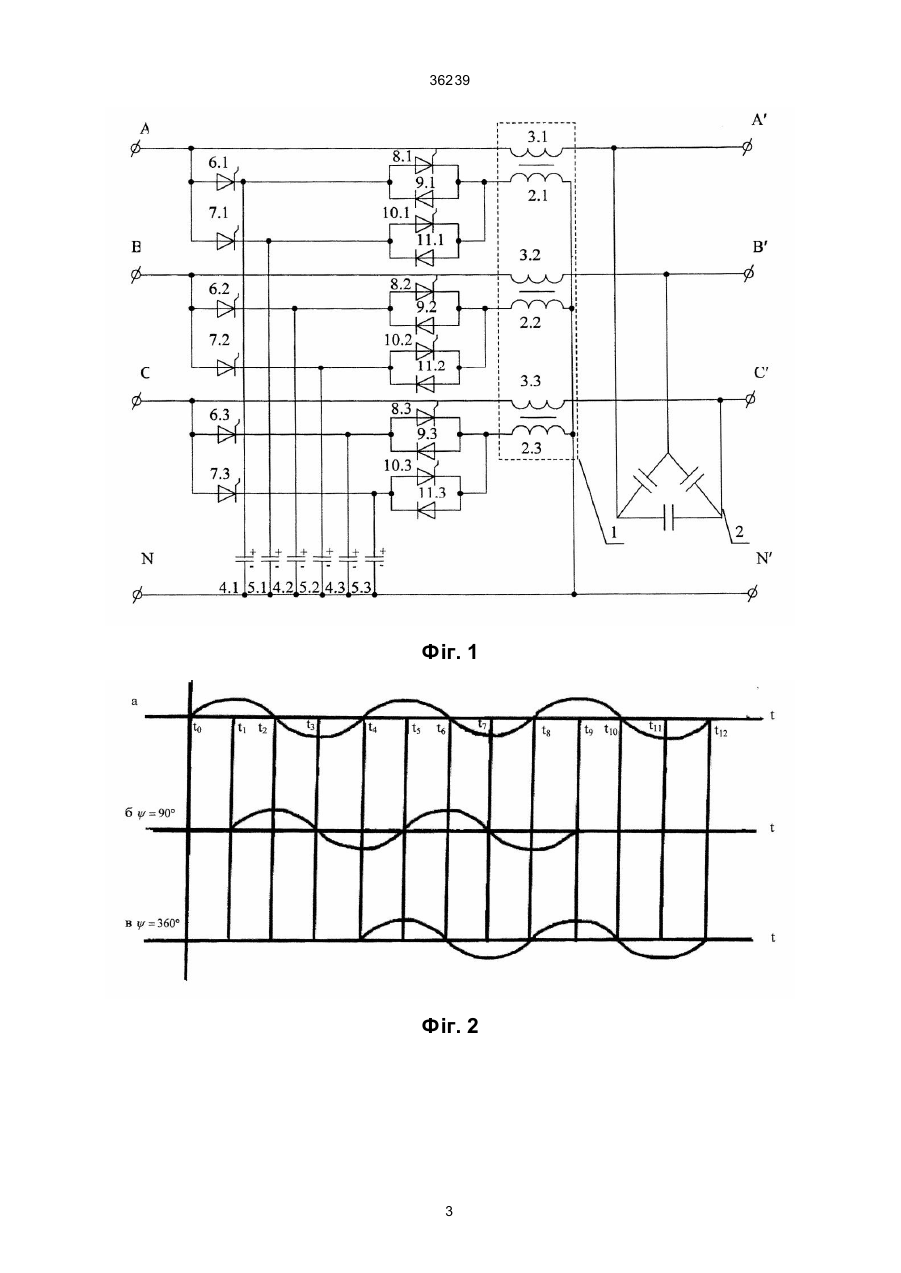

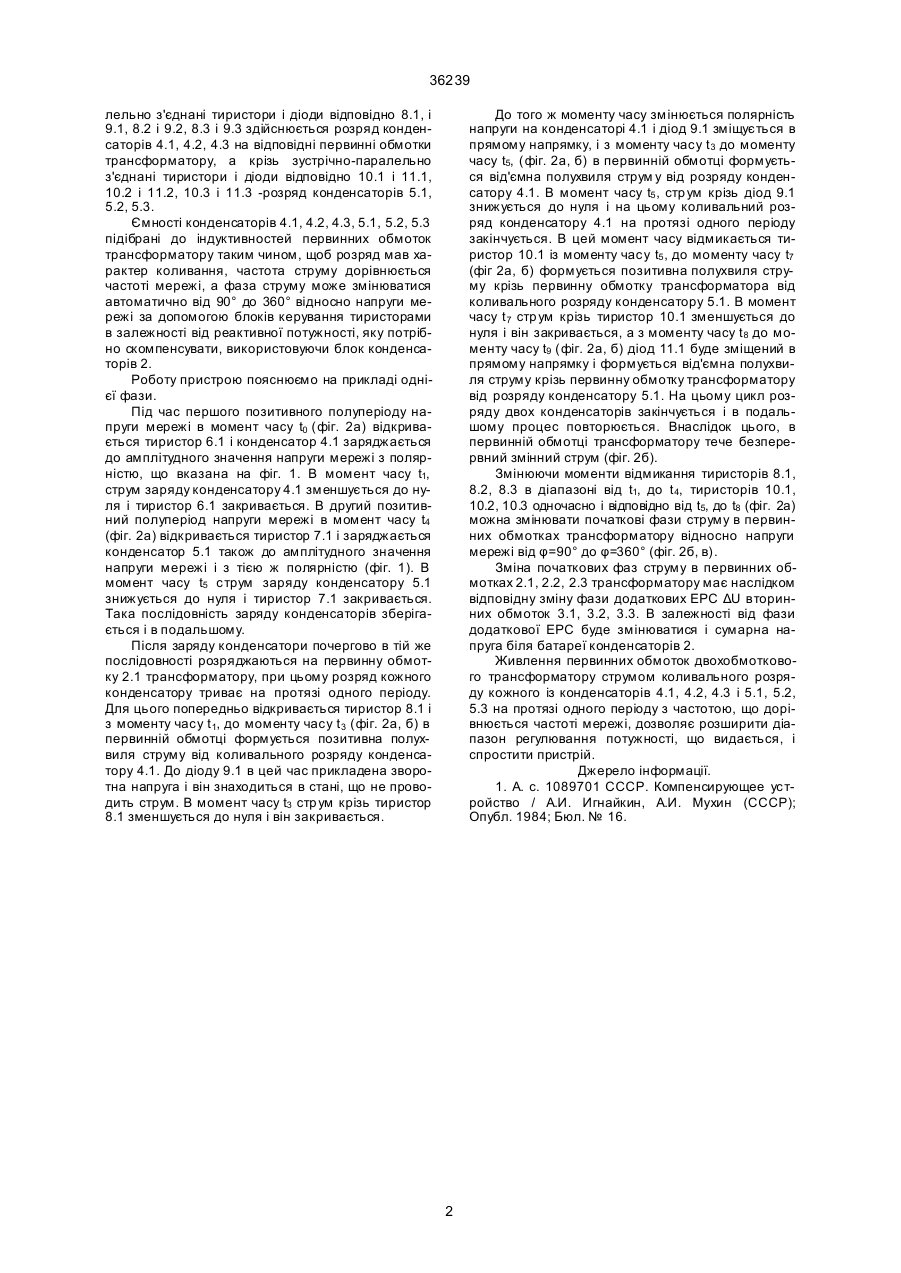

Пристрій регулювання потужності, до складу якого входять двохобмотковий трансформатор, вторинні обмотки якого приєднані між мережею і конденсаторною батареєю, первинні обмотки з одного кінця з'єднані зіркою і нульова точка якого 36239 лельно з'єднані тиристори і діоди відповідно 8.1, і 9.1, 8.2 і 9.2, 8.3 і 9.3 здійснюється розряд конденсаторів 4.1, 4.2, 4.3 на відповідні первинні обмотки трансформатору, а крізь зустрічно-паралельно з'єднані тиристори і діоди відповідно 10.1 і 11.1, 10.2 і 11.2, 10.3 і 11.3 -розряд конденсаторів 5.1, 5.2, 5.3. Ємності конденсаторів 4.1, 4.2, 4.3, 5.1, 5.2, 5.3 підібрані до індуктивностей первинних обмоток трансформатору таким чином, щоб розряд мав характер коливання, частота струму дорівнюється частоті мережі, а фаза струму може змінюватися автоматично від 90° до 360° відносно напруги мережі за допомогою блоків керування тиристорами в залежності від реактивної потужності, яку потрібно скомпенсувати, використовуючи блок конденсаторів 2. Роботу пристрою пояснюємо на прикладі однієї фази. Під час першого позитивного полуперіоду напруги мережі в момент часу t0 (фіг. 2а) відкривається тиристор 6.1 і конденсатор 4.1 заряджається до амплітудного значення напруги мережі з полярністю, що вказана на фіг. 1. В момент часу t1, струм заряду конденсатору 4.1 зменшується до нуля і тиристор 6.1 закривається. В другий позитивний полуперіод напруги мережі в момент часу t4 (фіг. 2а) відкривається тиристор 7.1 і заряджається конденсатор 5.1 також до амплітудного значення напруги мережі і з тією ж полярністю (фіг. 1). В момент часу t5 струм заряду конденсатору 5.1 знижується до нуля і тиристор 7.1 закривається. Така послідовність заряду конденсаторів зберігається і в подальшому. Після заряду конденсатори почергово в тій же послідовності розряджаються на первинну обмотку 2.1 трансформатору, при цьому розряд кожного конденсатору триває на протязі одного періоду. Для цього попередньо відкривається тиристор 8.1 і з моменту часу t 1, до моменту часу t 3 (фіг. 2а, б) в первинній обмотці формується позитивна полухвиля струму від коливального розряду конденсатору 4.1. До діоду 9.1 в цей час прикладена зворотна напруга і він знаходиться в стані, що не проводить струм. В момент часу t3 стр ум крізь тиристор 8.1 зменшується до нуля і він закривається. До того ж моменту часу змінюється полярність напруги на конденсаторі 4.1 і діод 9.1 зміщується в прямому напрямку, і з моменту часу t 3 до моменту часу t5, (фіг. 2а, б) в первинній обмотці формується від'ємна полухвиля струм у від розряду конденсатору 4.1. В момент часу t5 , стр ум крізь діод 9.1 знижується до нуля і на цьому коливальний розряд конденсатору 4.1 на протязі одного періоду закінчується. В цей момент часу відмикається тиристор 10.1 із моменту часу t5 , до моменту часу t7 (фіг 2а, б) формується позитивна полухвиля струму крізь первинну обмотку трансформатора від коливального розряду конденсатору 5.1. В момент часу t 7 стр ум крізь тиристор 10.1 зменшується до нуля і він закривається, а з моменту часу t 8 до моменту часу t9 (фіг. 2а, б) діод 11.1 буде зміщений в прямому напрямку і формується від'ємна полухвиля струму крізь первинну обмотку трансформатору від розряду конденсатору 5.1. На цьому цикл розряду двох конденсаторів закінчується і в подальшому процес повторюється. Внаслідок цього, в первинній обмотці трансформатору тече безперервний змінний струм (фіг. 2б). Змінюючи моменти відмикання тиристорів 8.1, 8.2, 8.3 в діапазоні від t1, до t 4, тиристорів 10.1, 10.2, 10.3 одночасно і відповідно від t5, до t8 (фіг. 2а) можна змінювати початкові фази струму в первинних обмотках трансформатору відносно напруги мережі від φ=90° до φ=360° (фіг. 2б, в). Зміна початкових фаз струму в первинних обмотках 2.1, 2.2, 2.3 трансформатору має наслідком відповідну зміну фази додаткових ЕРС ΔU вторинних обмоток 3.1, 3.2, 3.3. В залежності від фази додаткової ЕРС буде змінюватися і сумарна напруга біля батареї конденсаторів 2. Живлення первинних обмоток двохобмоткового трансформатору струмом коливального розряду кожного із конденсаторів 4.1, 4.2, 4.3 і 5.1, 5.2, 5.3 на протязі одного періоду з частотою, що дорівнюється частоті мережі, дозволяє розширити діапазон регулювання потужності, що видається, і спростити пристрій. Джерело інформації. 1. А. с. 1089701 СССР. Компенсирующее устройство / А.И. Игнайкин, А.И. Мухин (СССР); Опубл. 1984; Бюл. № 16. 2 36239 Фіг. 1 Фіг. 2 3 36239 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
