Приводний механізм гідромашини

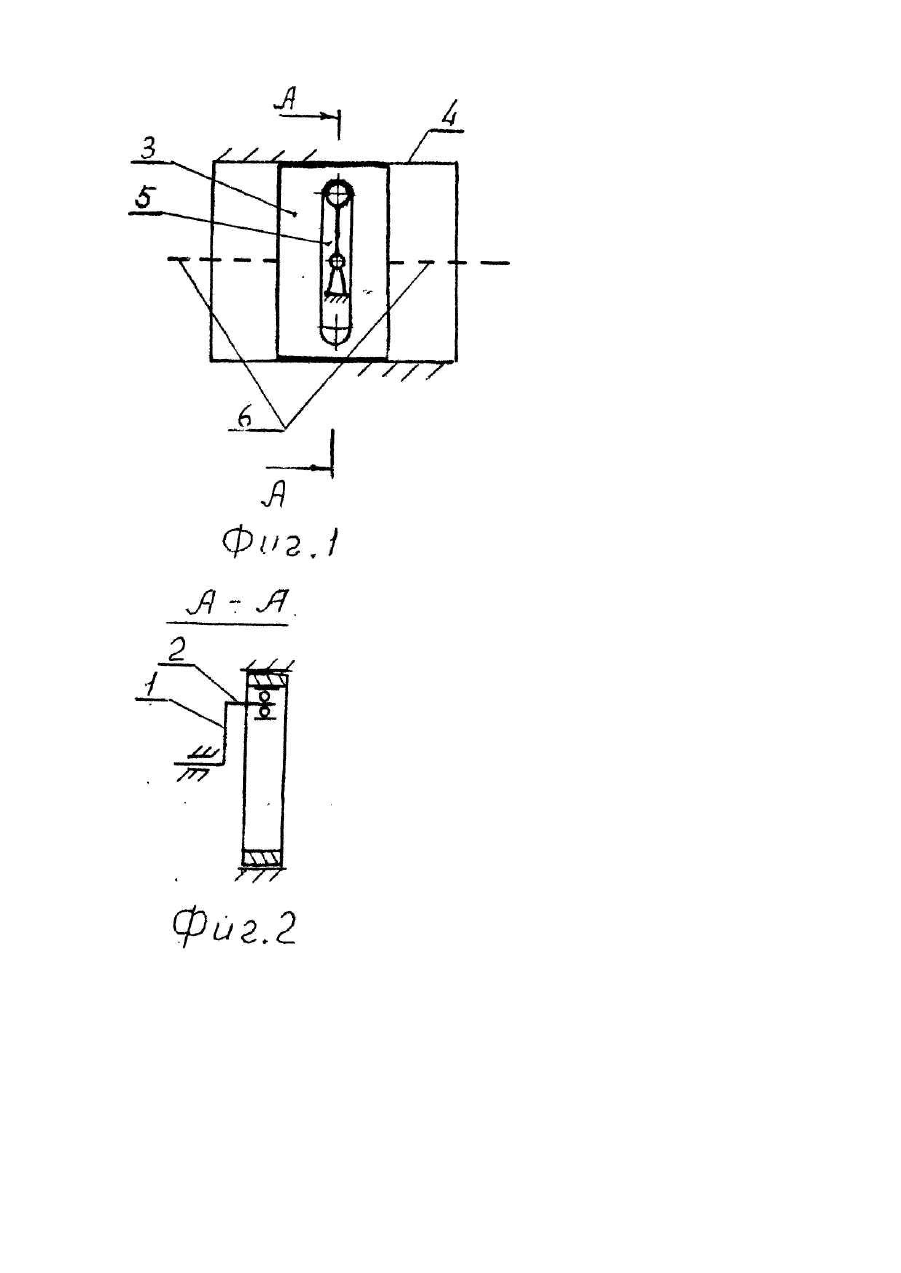

Изобретение относится к насосо- и компрессоростроению и может найти применение при конструировании приводов объемных нероторных насосов и компрессоров. Известен приводной механизм поршневого насоса, содержащий кривошип, сочлененный посредством шатуна с ползуном, установленным в направляющей [Чиняев И.А. Поршневые кривошипные насосы. - Л.: Машиностроение, 1983, с. 5-6, рис. 1.1]. Общие признаки заявляемого и известного технических решений: кривошип и ползун, установленный в направляющей. Недостатком известного механизма являются большие габаритные размеры и масса, что обусло влено использованием шатуна, длина которого обычно в несколько раз превышает радиус кривошипа. Это в свою очередь приводит к увеличению длины рамы и корпуса насоса, а следовательно, это металлоемкости. Известен также приводной механизм поршневого насоса, включающий приводное колесо, установленный в нем с возможностью вращения основной кривошип и два дополнительных кривошипа, которые жестко соединены с основным кривошипом, имеют с ним одинаковые радиусы, повернуты один относительно другого на 180 градусов и соединены соответственно с пальцами двух ползунов, установленных в направляющих, расположенных во взаимно перпендикулярных плоскостях [Патент Украины №5526, кл. F 04 В 9/12; F 16 Н 21/28. 28.12.94 (прототип)]. Общие признаки заявляемого механизма и прототипа: кривошип, соединенный с пальцем ползуна, установленного в направляющей. Однако, наличие у прототипа приводного колеса, двух дополнительных кривошипов, второго ползуна и второй направляющей усложняют конструкцию приводного механизма. В основу изобретения поставлена цель исключить из состава приводного механизма гидромашины приводное колесо, два дополнительных кривошипа и дополнительный ползун с направляющей и тем самым значительно упростить конструкцию механизма и снизить его массу. Цель достигается тем, что в приводном механизме гидромашины, содержащем кривошип, соединенный с пальцем ползуна, установленного в направляющей, согласно изобретению, палец расположен в пазу, выполненном в ползуне перпендикулярно направляющей. Благодаря наличию паза, выполненного в ползуне перпендикулярно направляющей, расположенный в пазу палец при вращении кривошипа сообщает ползуну возвратно-поступательное движение вдоль направляющей, одновременно перемещаясь вдоль паза ползуна без участия каких-либо иных деталей, что позволяет упростить конструкцию механизма и снизить его массу. На фиг. 1 схематично представлен предлагаемый приводной механизм гидромашины; на фиг. 2 - сечение А-А на фиг. 1. Приводной механизм гидромашины состоит из кривошипа 1, соединенного с пальцем 2 ползуна 3, установленного в направляющей 4. Палец 2 расположен в пазу 5, выполненном в ползуне перпендикулярно направляющей. Длина паза 5 соответствует удвоенному радиусу кривошипа 1. На ползуне 3 могут быть закреплены штоки 6 поршней гидромашины. Приводной механизм гидромашины работает следующим образом. При вращении кривошипа 1 палец 2 сообщает ползуну 3 возвратно-поступательное движение вдоль направляющей 4, перемещаясь вдоль паза 5. Это движение передается через штоки 6 поршням гидромашины.
