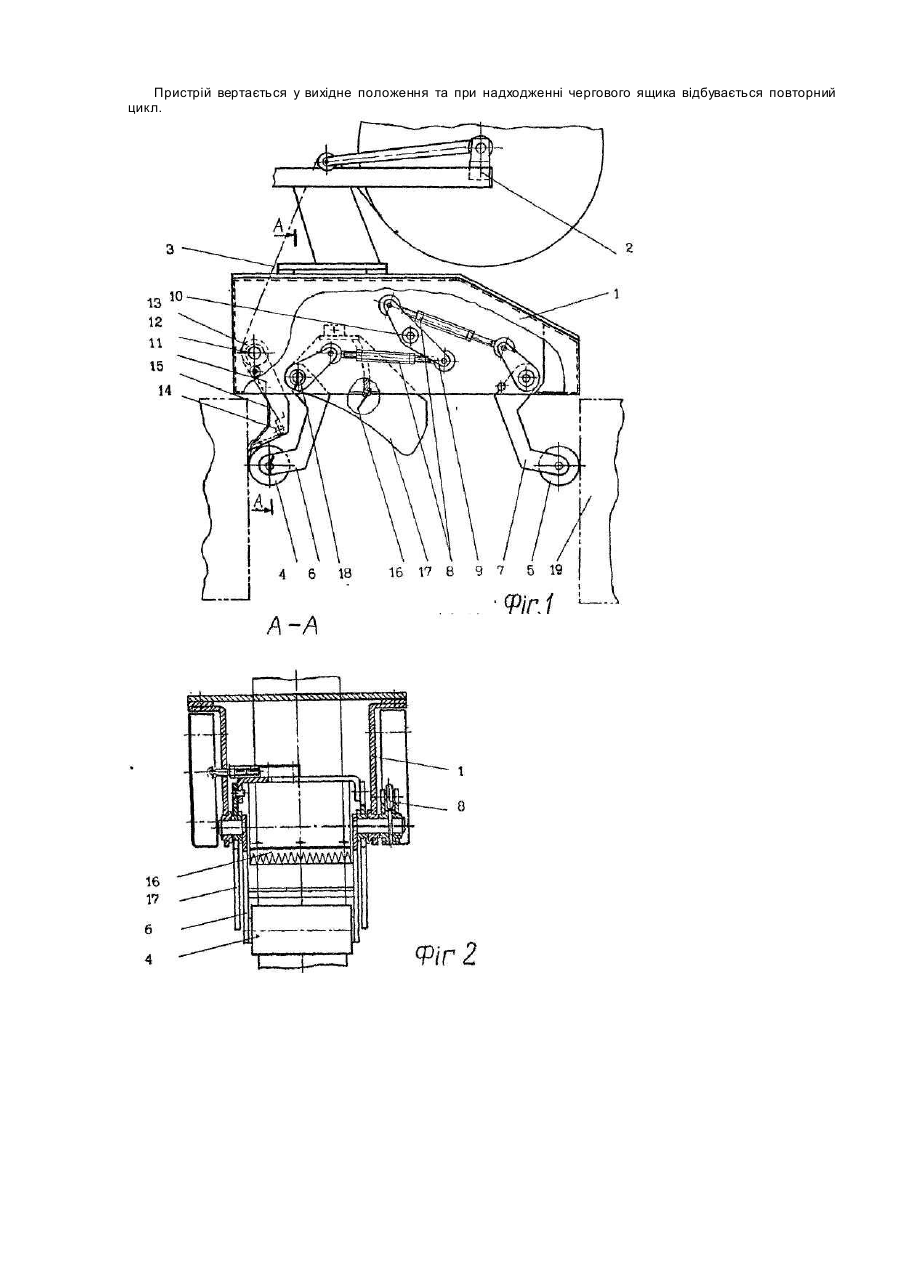

Пристрій для обандеролювання картонних ящиків клейкою стрічкою

Винахід відноситься до механізмів по обандеролюванню картонних ящиків клейкою стрічкою і може використовува тись на підприємствах харчової та фармацевтичної промисловості. Відомий пристрій для обандеролювання картонних ящиків [Авт. св. №1073157, 1984], що складається з корпуса і змонтованого на ньому рулоноутримувача, ролика для притискання клеючої стрічки до стінки ящика, пластини для притискання стрічки, консолі з закріпленим на ній роликом, важелів, шарнірно встановлених на одному валу, ріжучого Інстр ументу. Недоліками наведеної конструкції є велика довжина вільного кінця клейкої стрічки, що викликає висихання клейового покриття і знижує надійність роботи пристрою, неможливість використання для обандеролювання дна ящика. Також відомий пристрій для обандеролювання картонних ящиків [Авт. св. №1763302, 1992], що складається з корпуса та змонтованого на ньому рулоноутримувача, вузла відрізання стрічки з закріпленим на ньому ножем, двох центруючих стрічку роликів, один з яких випуклий, а інший вигнутий, роликів що обкочують ящик, зв'язаних між собою тягою. Недоліком конструкції є низька стійкість вільного кінця стрічки, що робить неможливим використання пристрою для обандеролювання нижніх клапанів ящика. Відомий пристрій для обандеролювання картонних ящиків [Авт. св. №1747324,1992], взятий по більшості ознак, що співпадають за прототип. Пристрій складається з корпуса, рулоноутримувача, змонтованого в ньому механізму з підпружиненим переднім і заднім обкаточними роликами, що кінематично пов'язані тягами, зволожуючої форсунки, ножа, притискного та транспортуючих роликів. Важіль встановлено на корпусі та підпружинено відносно останнього. Транспортуючий ролик кінематично зв'язаний з важелем через обгінну муфту. Ніж змонтовано з можливістю взаємодії з важелем. Недоліками наведеного пристрою є; - складність конструкції (застосування обгінної муфти, з убчастої передачі, електроклапану та форсунки для вприскування води); - зниження надійності роботи пристрою при перервах в роботі, так як стрічка висихає і втрачає адгезійні властивості клейового покриття, особливо водостійкого; - неможливість використання даного пристрою для обандеролювання нижніх клапанів ящика. В основу винаходу поставлено задачі удосконалення пристрою для обандеролювання картонних ящиків клейкою стрічкою шляхом зміни конструкції кінематичної схеми пристрою та додаткового введення вузла накладання стрічки, забезпечення спрощення кінематичної схеми, надійності накладання клейкої стрічки та підвищення універсальності пристрою. Пристрій для обандеролювання картонних ящиків клейкою стрічкою включає корпус, встановлений на корпусі рулоноутримувач і змонтований в корпусі механізм з підпружиненим переднім і заднім обкочуючими роликами, що кінематично пов'язані тягами і ножем. Згідно винаходу перед переднім обкаточним роликом встановлений накладач стрічки, виконаний у вигляді підпружиненого важеля, шарнірно закріпленого і оснащеного відхиляючими роликами і прижимною пластиною, а ніж виконаний у вигляді підпружиненого копіра, шарнірно встановленого в корпусі, причому ріжуча частина ножа є пластиною з пилоподібними ріжучими елементами, встановленою між боковинами копіра. Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в слідуючому. Накладач стрічки виконано у вигляді підпружиненого важеля, шарнірно закріпленого в корпусі. Така конструкція важеля забезпечує фіксацію вільного кінця стрічки, що дозволяє якісно накладати стрічку на передню стінку і повздовжні клапани ящика. Пропонується важіль оснастити відхиляючим роликом, що дозволяє надійно центрувати стрічку, при проходженні її всередині важеля. Пропонується на кінці важеля встановити пластину для притискання стрічки. Така конструкція дозволяє запобігти розмотуванню бобіни при відрізанні стрічки, та дає змогу використовувати цей пристрій для обандеролювання дна ящика. Пропонується ніж виконати у ви гляді підпружиненого копіра, шарнірно встановленого в корпусі, причому ріжуча частина ножа є пластиною з пилоподібними ріжучими елементами, встановленою між боковинами копіра. Така конструкція дозволяє якісно відрізати стрічку і залишати чітко фіксовану невелику її довжину в накладачі стрічки. На фіг.1 зображено пристрій для обандеролювання картонних ящиків клейкою стрічкою у вихідному положенні; на фіг.2 - поперечний переріз вузла накладання стрічки. Пристрій для обандеролювання картонних ящиків клейкою стрічкою складається з корпуса 1 та змонтованого на ньому рулоноутримувача 2, стрічки 3, переднього 4 та заднього 5 обкочуючих роликів, розміщених відповідно на важелях 6 та 7, які кінематично зв'язані між собою тягами 8, коромислом 9, яке перебуває під дією пружини 10, Крім цього, пристрій має накладач стрічки, який складається з важеля 11, пружин 12, ролика 13, відхиляючого ролика 14 та пластини, що притискає стрічку 15. Ніж 16 розташовано в середині копіра 17, та знаходиться під дією пружини 18 розташованої на осі обертання важеля переднього прикочуючого ролика. Пристрій працює слідуючим чином. Поступаючий на обандеролювання картонний ящик 19 при русі по конвеєру (не показано) дотикається до вільного кінця клейкої стрічки 3. В результаті контакту ящика 19 та важеля 11, бобіна з стрічкою 3 починає розмотуватись і стрічка проходить через ролики 13 і 14 та пластину 15. Передній обкаточний ролик 4 притискає стрічку З і починає обкочувати поверхню ящика 19. Рухаючись далі ящик 19 входить в контакт з робочою поверхнею копіра 17 взводячи ніж 16 та стискаючи пружину 18. Важіль 6 через кінематичний зв'язок 8 та 9 підіймає важіль 7 з заднім обкочуючим роликом 5 над ящиком 19. При подальшому русі передній обкочуючий ролик 4 і задній обкочуючий ролик 5 притискають стрічку 3 до верхніх клапанів ящика 19. В момент сходження робочої поверхні копіра 17 з верхніх клапанів ящика 19 вивільнюється пружина 18 і ножем 16 перерізується стрічка 3, причому в накладачі стрічки лишається вільний кінець. Відрізана стрічка 3 заднім обкаточним роликом 5 приклеюється до стінки ящика 19. Пристрій вертається у вихідне положення та при надходженні чергового ящика відбувається повторний цикл.
