Обчісувальний пристрій льонозбиральної машини

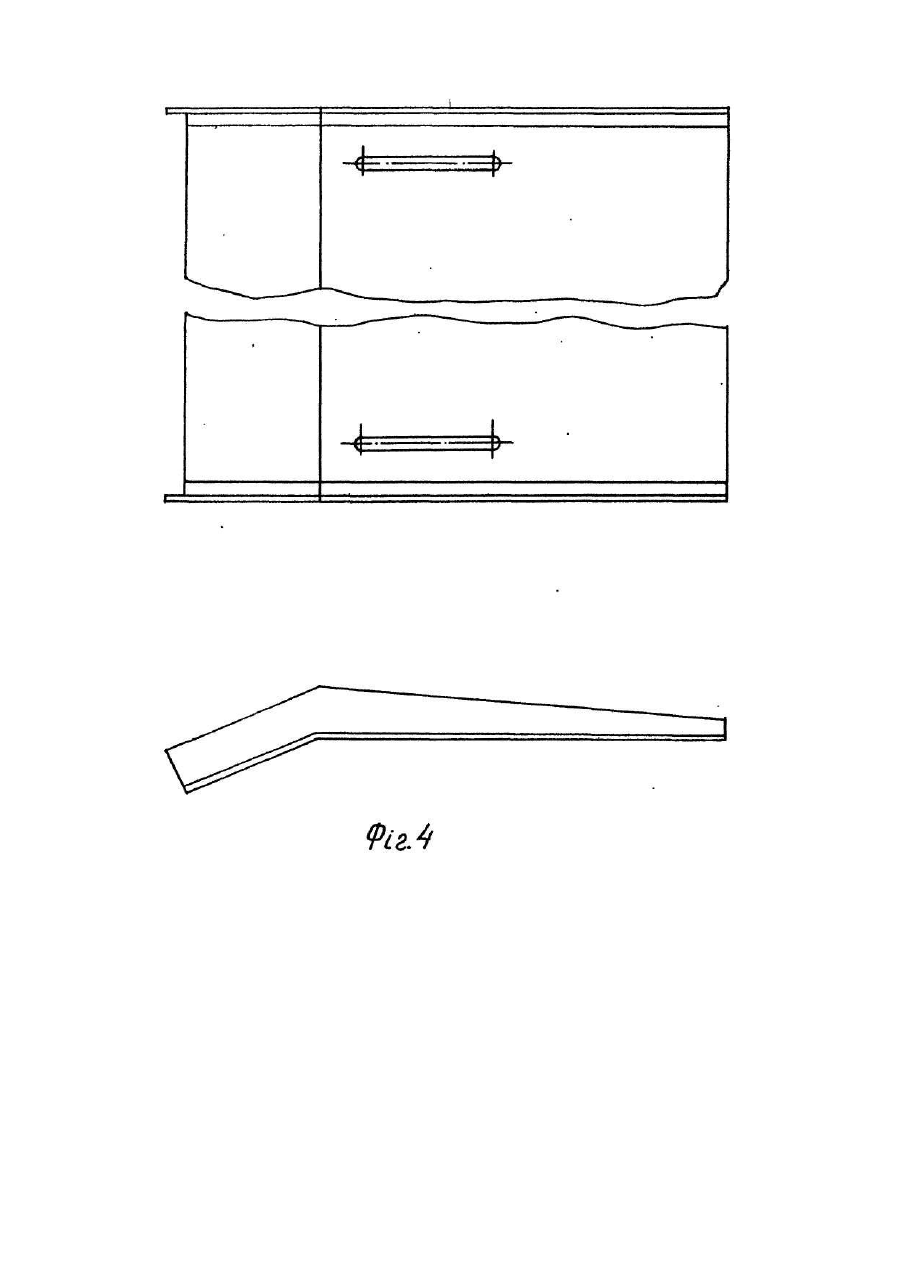

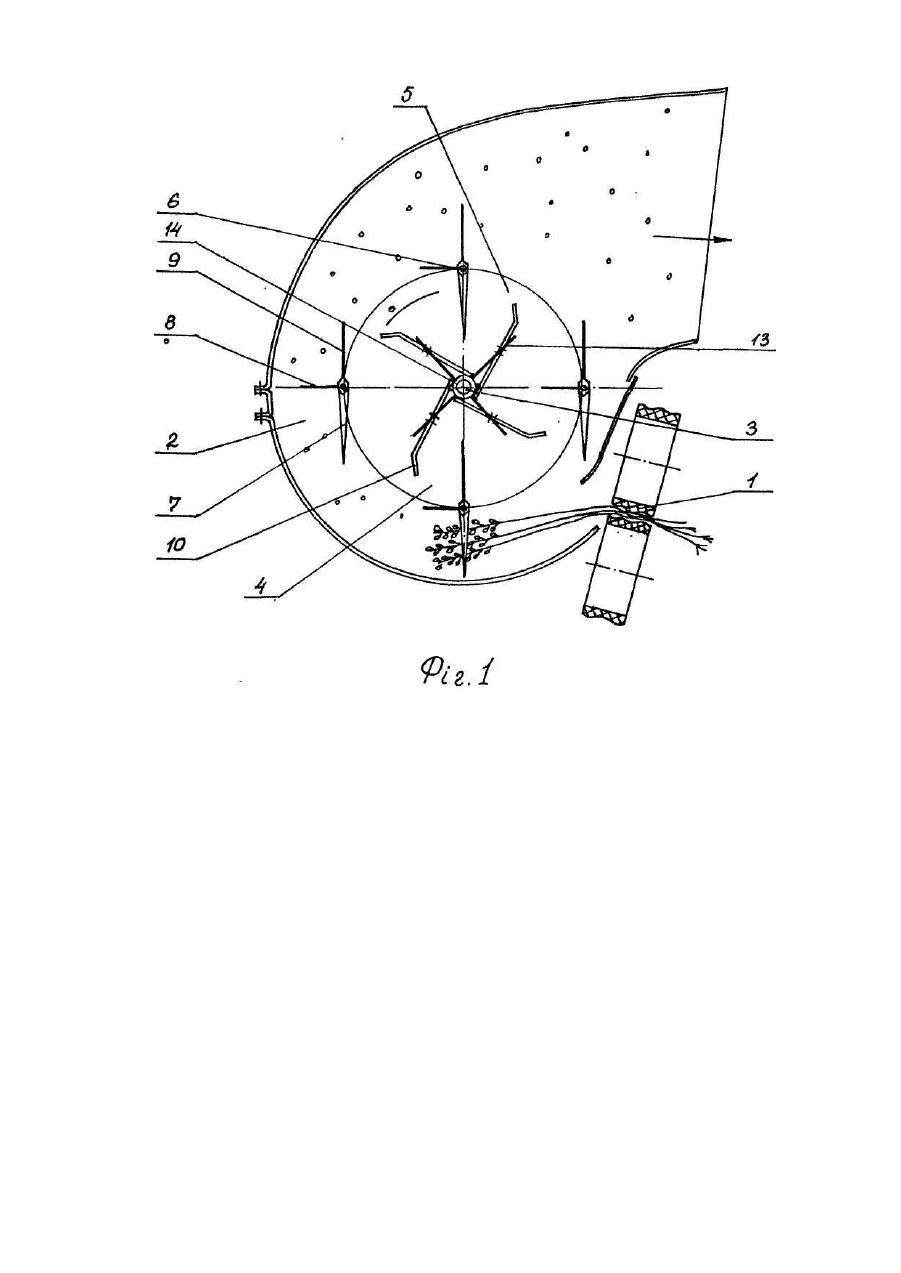

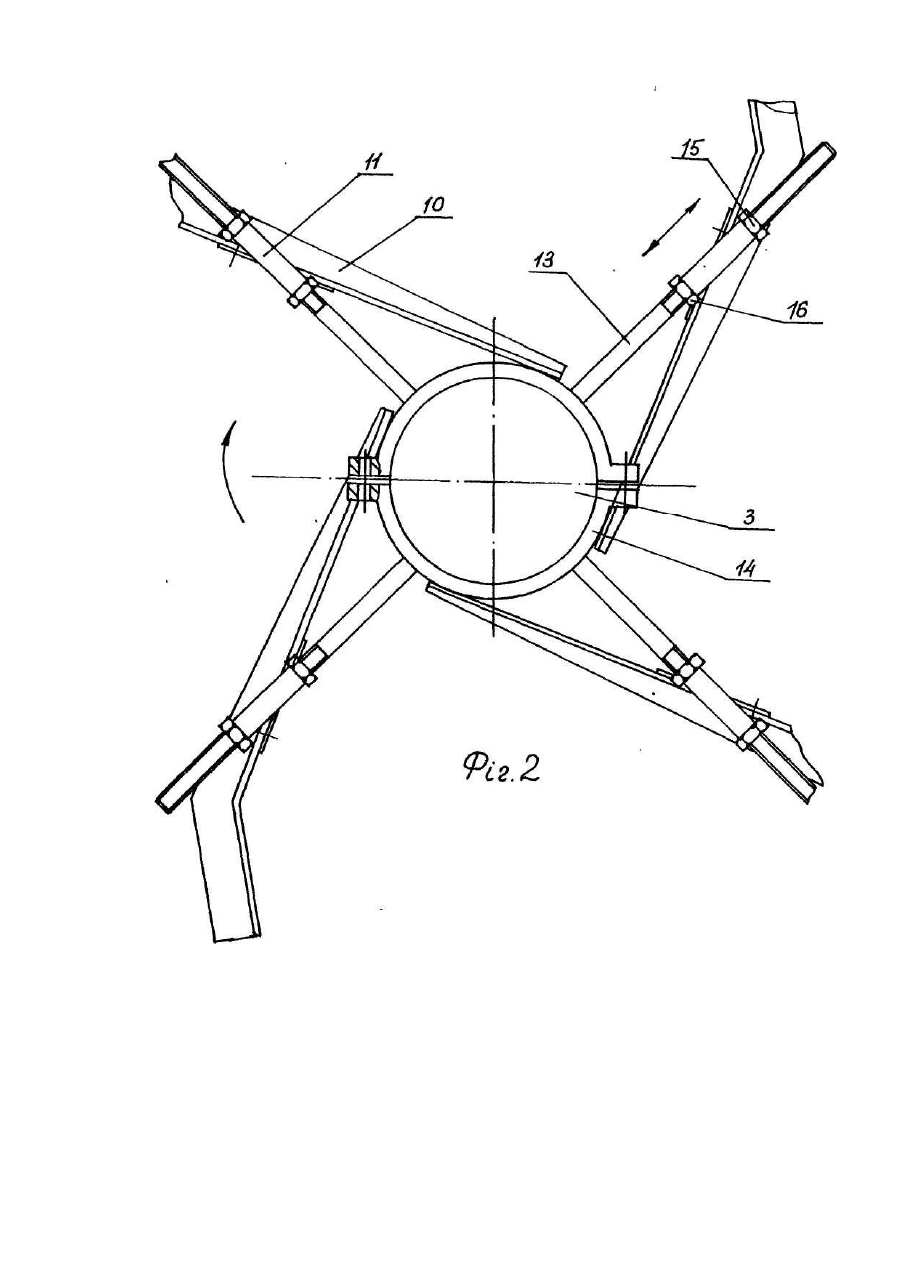

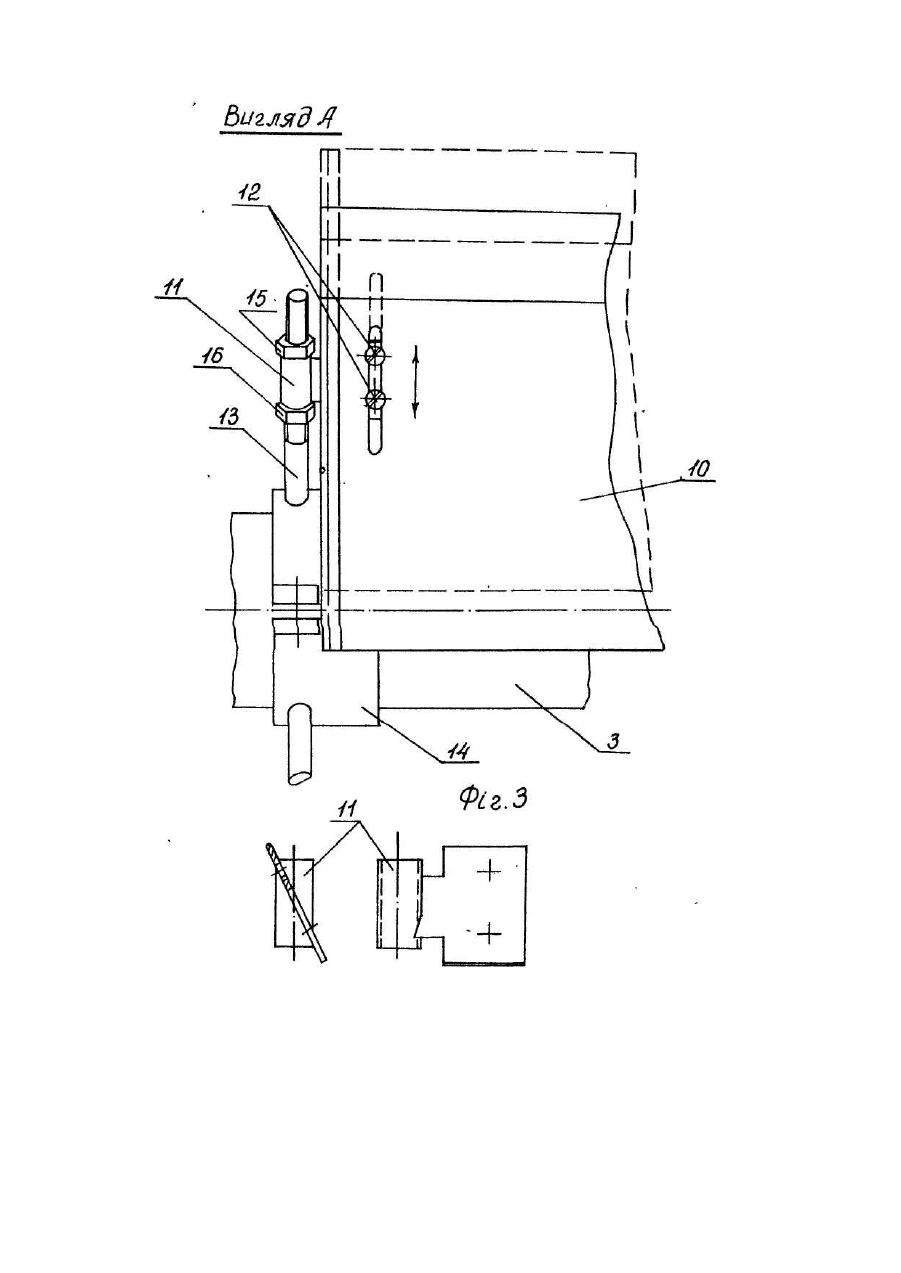

Винахід належить до галузі сільськогосподарського машинобудування і може бути використаний в льонозбиральних машинах. Відомий обчісувальний пристрій льонозбиральної машини містить у собі затискний транспортер і камеру обчосу, в якій встановлено обчісувальний барабан з гребенями і елестичними лопатями. Лопаті виконані у вигляді бил (авт. св. СРСР №1535443. кл. А 01 D 45/06, 1988). Недоліком такого пристрою є те, що обчіс стебел здійснюється у вертикальному положенні, а це ускладнює подачу стебел, а також невдосконалене транспортування лопатями вороху приводить до утворення намоток на гребенях, втрати насіння і льоноволокна. Найбільш близьким за технічною суттю до запропонованого обчісувального пристрою є обчісувальний пристрій льонозбиральної машини, яка містить затискний транспортер, розташований за ним обчісувальний барабан з гребенями і лопатями, встановлений на валу. Обчісувальний барабан забезпечений додатковими лопатями встановленими радіально на валу барабана, причому вільні кінці лопатей розташовані між гребенями (авт. св. СРСР №1535441. кл. А 01 845/06, 1990). Недоліком такого пристрою є те, що відцентрова висота додаткових лопатей є стала і вразі потреби неможлива Π зміна, а форма додаткової лопаті незабезпечує повний виніс продуктів обчосу, що приводить до втрати насіння і льоноволокна. В основу винаходу поставлено завдання в обчісувальному пристрої льонозбиральної машини шляхом зміни конструкції додаткових лопатей забезпечити новий технічний результат, який виявляється у зменшенні утворення намоток, втрат насіння і стебел. Поставлене Завдання вирішується слідуючим чином. В льонообчісувальному пристрої льонозбиральної машини, який включає в себе затискний транспортер, розташований за ним обчісувальний барабан з гребенями і лопатями, встановлений на валу, а також додатковими лопатями встановленими радіально на валу барабана між гребенями і лопатями, згідно з запропонованим винаходом, додаткові лопаті виконані з регулювальною відцентровою висотою, причому вільні кінці додаткових лопатей, які розміщені між гребенями і лопатями, відігнуті в напрямку протилежному обертанню барабана, а кінці що межують з торцевою внутрішньою поверхнею барабана, загнуті по ходу барабана. Всі суттєві ознаки винаходу направлені на досягнення однієї мети: зменшення утворення намоток, втрат насіння і стебел. На кресленнях зображено обчісувальний пристрій льонозбиральної машини: на фіг.1 - вигляд збоку; на фіг.2 -механізм регулювання відцентрової висоти додаткових лопатей відносно тримачів; на фіг.3 регулювання відцентрової висоти додаткових лопатей відносно установчних пластин; на фіг.4 - форма додаткової лопаті. Обчісувальний пристрій льонозбиральної машини містить затискний транспортер 1 і розташовану за ним камеру обчосу 2 з вікнами для вводу і виводу насшевої частини стрічки стебел льону. В камері обчосу 2 на валу 3 встановлений обчісувальний барабан 4, який виконаний у вигляді дисків 5, закріплених між собою осями 6, на яких встановлено гребені 7 та лопаті 81 9. Радіально на валу 3 барабана 4 втановлені додаткові лопаті 10, які жорстко закріплені в установчих пластинах 11 болтами 12. Установчі пластини 11 встановлені на тримачах 13, що жорстко з'єднані з розбірними обіймами 14, і закріплені верхніми і нижніми фіксуючими гайками 15 116. Обойми 14 закріплені на валу 3 (фі г.2). Обчісувальний пристрій льонозбиральної машини працює слідуючим чином. Верхню частину стрічки необчесаних стебел затискний транспортер 1 подає через ввідне вікно до камери обчосу 2. Потрапляючи під дію зубів гребенів 7 переплутані стебла розчісуються і відокремлюються насінні коробочки. Після обчосу стебла затискним транспортером 1 подаються через вивідне вікно на стіл розстилання, або до в'язального апарату (на кресленних незображено). Запропонована форма додаткової лопаті покращує виніс продуктів обчосу. Регулювання відцентрової висоти додаткових лопатей 10 відносно тримачів 13 здійснюють підніманням чи опусканням установчих пластин 11 за допомогою фіксуючих гайок 15 і 16, а регулювання висоти відносно установчих пластин 11 здійснюють опусканням чи підніманням додаткових лопатей 10 попередньо послабивши кріплення болтів 12.
