Пристрій для обв’язування предметів металевою стрічкою
Номер патенту: 393
Опубліковано: 30.04.1993
Автори: Трояновський Віталій Леонідович, Барласов Павло Всевірович, Кацев Аркадій Єфимович, Сідаш Валерій Федорович
Формула / Реферат
Формула изобретения
Устройство для обвязывания предметов металлической лентой, содержащее корпус, установленный в нем ползун с осевым пазом, в котором установлен цилиндрический ролик, кулачок, смонтированный на нажимном поворотном рычаге с возможностью взаимодействия с цилиндрическим роликом, обрезной нож, пуансон, матрицу и натяжной ролик, отличающееся тем, что, с целью упрощения конструкции, кулачок размещен в осевом пазу ползуна и сопряжен с ним по его внутренней поверхности, при этом поверхность цилиндрического ролика расположена ниже верхней кромки ползуна.
Текст

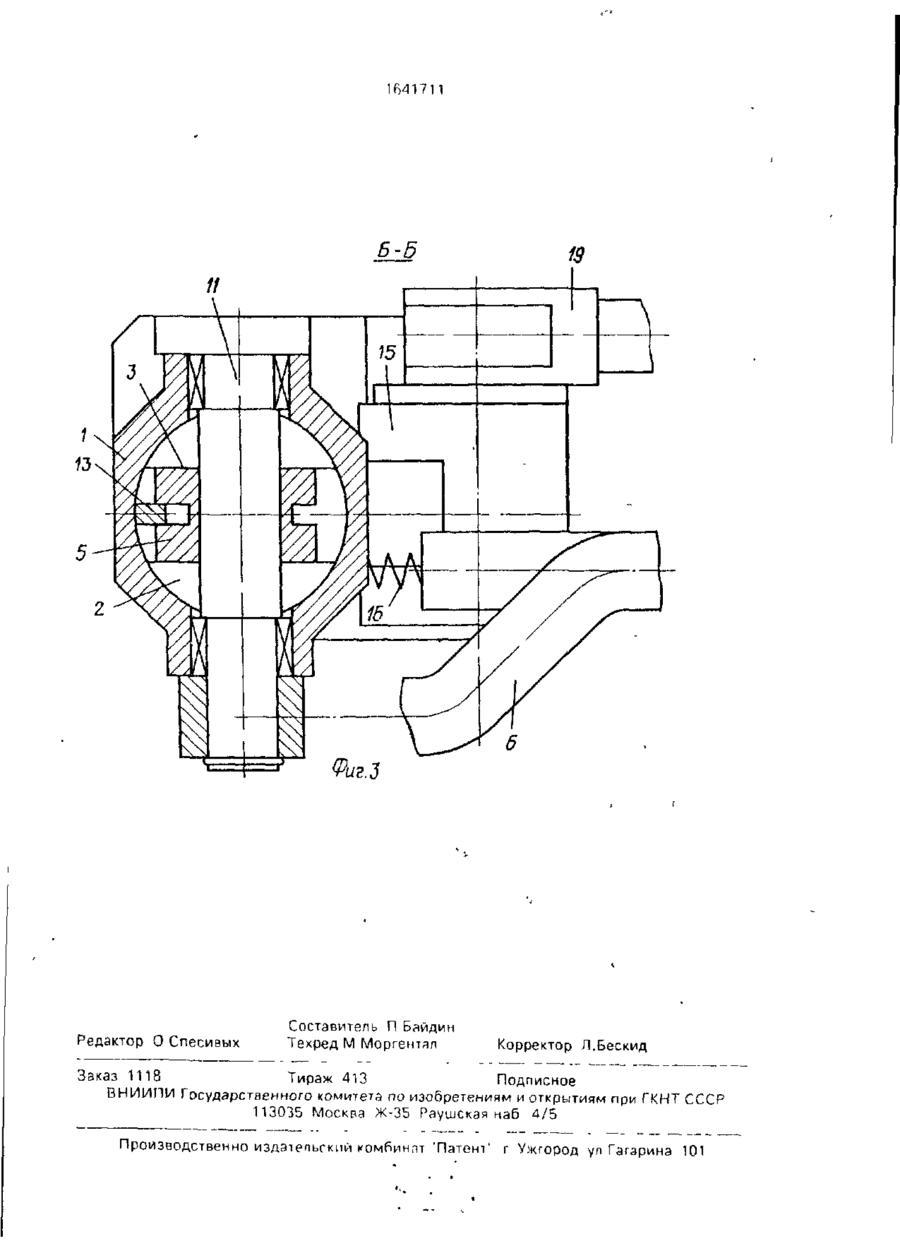

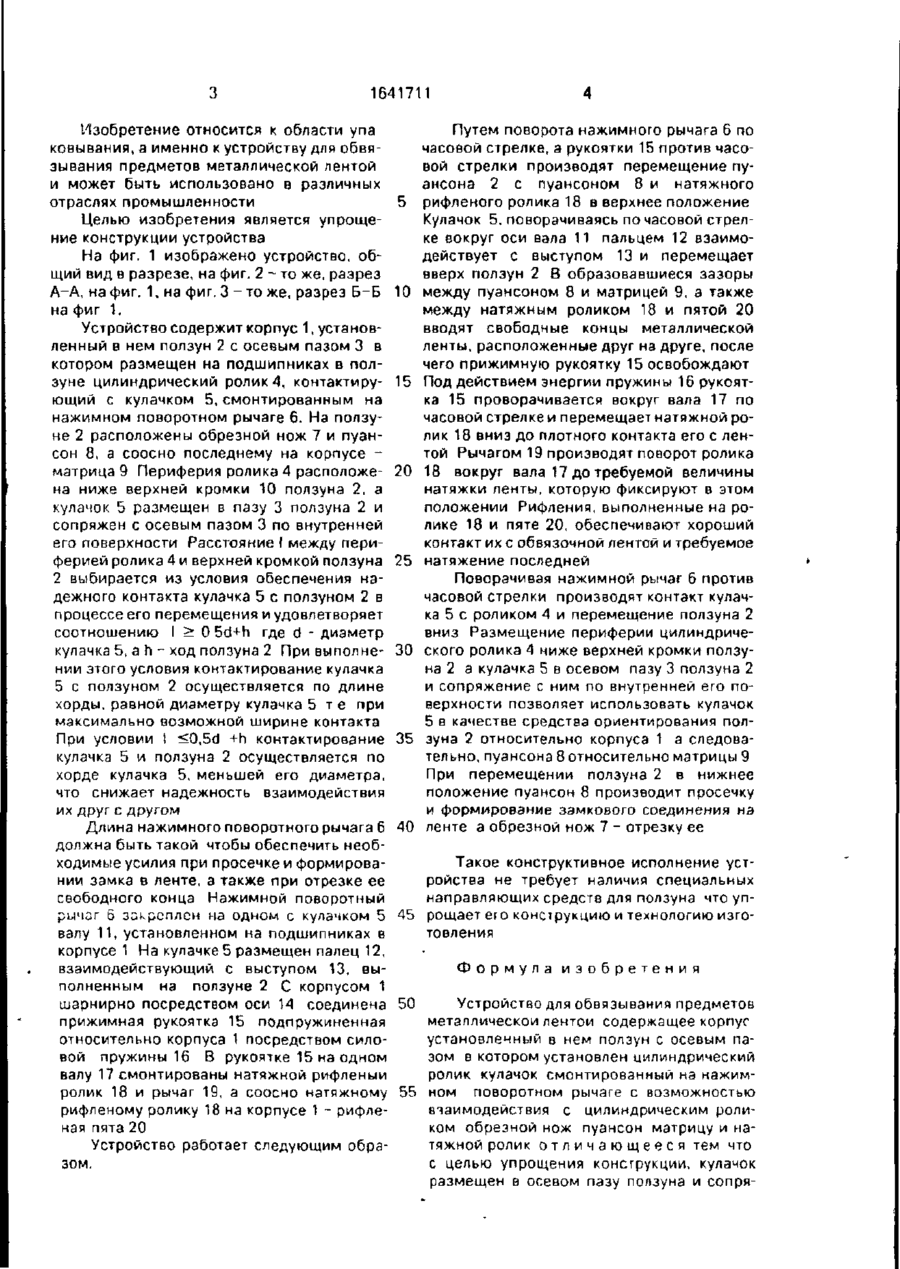

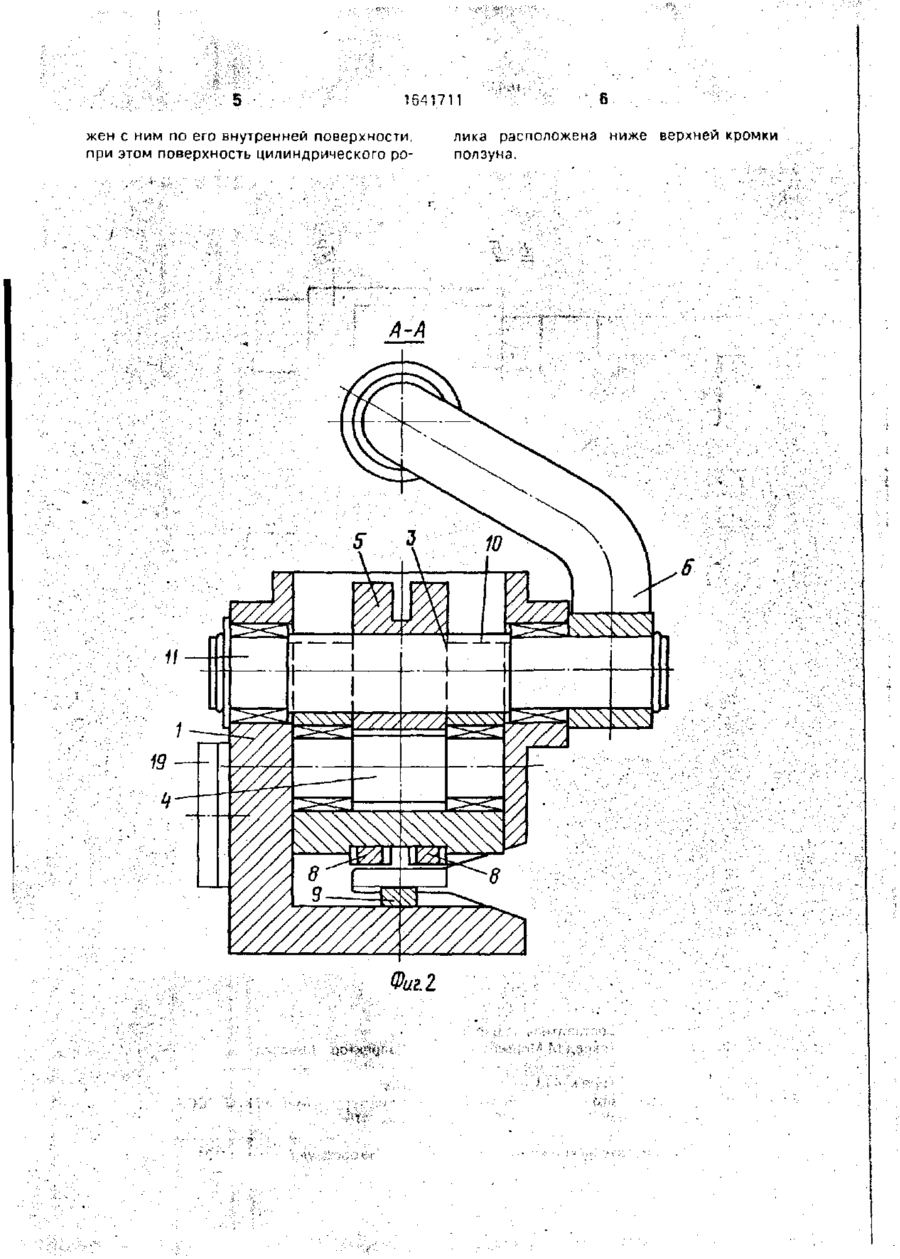

Изобретение касается упаковывания а именно устройств для обвязки предметов металлической лентой и может быть использовано в различных отраслях промышленности Целью изобретения является упрощение конструкции Устройство содержит корпус 1 установленный в нем ползун 2 с осевым пазом 3, в котором размещен цилиндрический ролик 4, контактирующий с кулачком 5 смонтированным на нажимном поворотном рычаге 6 Периферия ролика 4 расположена ниже верхней кромки ползуна 2 а кулачок 5 размещен в осевом пазу 3 цилиндрического ползуна 2 и сопряжен с осевым пазом по его внутренней поверхности 3 ил с о 17 1641711 Изобретение относится к области упа ковывания, а именно к устройству для обвязывания предметов металлической лентой и может быть использовано в различных отраслях промышленности Целью изобретения является упрощение конструкции устройства На фиг. 1 изображено устройство, общий вид в разрезе, на фиг. 2 - то же, разрез А-А, на фиг. 1, на фиг. 3 - то же, разрез Б-Б на фиг 1. Устройство содержит корпус 1, установленный в нем ползун 2 с осевым пазом 3 в котором размещен на подшипниках в ползуне цилиндрический ролик 4, контактирующий с кулачком 5, смонтированным на нажимном поворотном рычаге 6. На ползуне 2 расположены обрезной нож 7 и пуансон 8, а соосно последнему на корпусе матрица 9 Периферия ролика 4 расположена ниже верхней кромки 10 ползуна 2, а кулачок 5 размещен в пазу 3 ползуна 2 и сопряжен с осевым пазом 3 по внутренней его поверхности Расстояние I между периферией ролика 4 и верхней кромкой ползуна 2 выбирается из условия обеспечения надежного контакта кулачка 5 с ползуном 2 в процессе его перемещения и удовлетворяет соотношению I > 0 5d+h где d - диаметр кулачка 5, a h - ход ползуна 2 При выполнении этого условия контактирование кулачка 5 с ползуном 2 осуществляется по длине хорды, равной диаметру кулачка 5 т е при максимально возможной ширине контакта При условии t
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B65B 13/18
Мітки: стрічкою, обв'язування, пристрій, металевою, предметів
