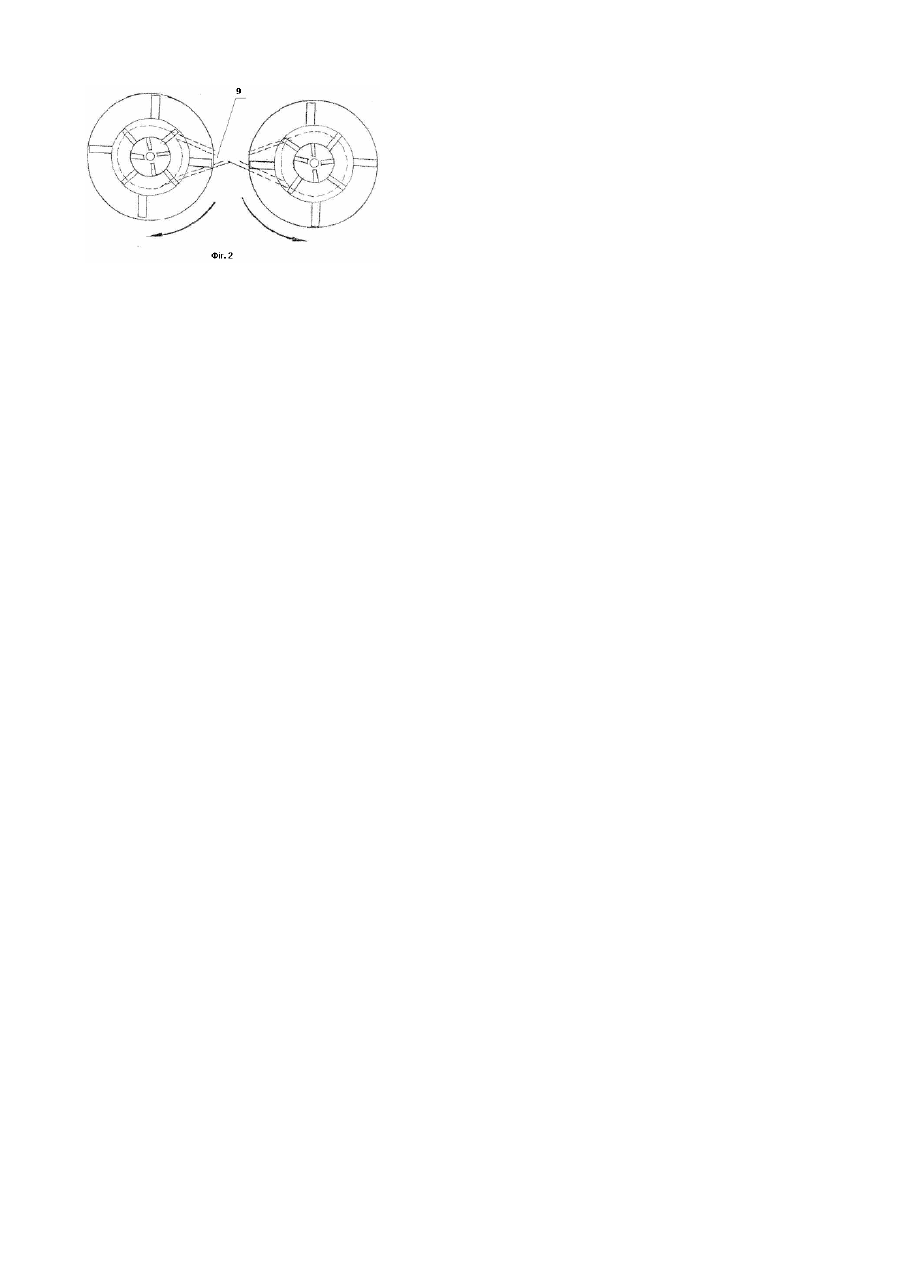

Пристрій для поверхневого внесення твердих мінеральних добрив

Корисна модель стосується галузі аграрного виробництва та сільськогосподарського машинобудування і може бути застосована у машинах для поверхневого внесення твердих мінеральних добрив. Відомий агрегат для внесення твердих мінеральних добрив, укомплектований розкидальним пристроєм, який включає прутковий конвеєр з приводом від вала відбору потужності трактора, тукоспрямовувач, розсіваючі диски з гідравлічним приводом, регулювальну заслінку з керуванням від гідроциліндра двосторонньої дії. [Войтюк Д.Г., Гаврилюк Г.Ф. Сільськогосподарські машини: Підручник - К,: Каравела, 2004 - 552с.] Недоліком даного пристрою для розсівання твердих мінеральних добрив є те, що він не забезпечує у відповідності з вимогами до внесення твердих мінеральних добрив на поверхню ґрунту, як за показниками якості їх розсівання (нерівномірність розсіювання) так і за дозами внесення. На дискові розсіювальні робочі органи мінеральні добрива потрапляють у різні точки від центра обертання, час контакту частинок добрив із розсіювальним диском до їх сходження різний, тому і кінетична енергія гранул, що розкидаються на поверхню поля різна. Гранули добрив мають різні розміри, а отже різну масу і парусність, тому розсіваються по поверхні поля нерівномірно. Корисною моделлю ставиться завдання покращення якості розсіювання добрив за рахунок рівномірності їх розсіву по поверхні поля. Поставлене корисною моделлю завдання досягається тим, що пристрій для поверхневого внесення твердих мінеральних добрив, який включає прутковий конвеєр з приводом від вала відбору потужності трактора, тукоспрямовувач, розсіваючі диски з гідравлічним приводом, регулювальну заслінку з керуванням від гідроциліндра двосторонньої дії, згідно корисній моделі додатково укомплектований двома конусними відцентровими робочими органами, кожен з яких складається із трьох різних за діаметром розсіювальних дисків. На Фіг.1 показано пристрій для поверхневого внесення твердих мінеральних добрив, вигляд збоку, на Фіг.2 - схема привода конусного пристрою клиновидним пасом, вигляд зверху. Складається пристрій для поверхневого внесення твердих мінеральних добрив з пруткового конвеєра 1, регулювальної заслінки 2 з керуванням від гідроциліндра двосторонньої дії 3, тукоспрямовувача 4, розсіювального пристрою 5, диски 6 якого кріпляться до вертикального вала 7, мають лопатки 8 і приводяться в рух від гідромотора 9 через клинопасову передачу 10. Працює пристрій для поверхневого внесення твердих мінеральних добрив так: за допомогою гідромотора та клинопасової передачі перехресного типу приводяться в рух диски розсіювального пристрою. Прутковий конвеєр 1 приводиться в рух від вала відбору потужності трактора (на схемі не показано), подає мінеральні добрива через регулювальну заслінку 2, яка встановлюється за допомогою гідроциліндра на задану норму висіву, тукоспрямовувачі 4 спрямовують добрива на розкидальні диски 6. Лопатки 8, які закріплені на дисках, будуть створювати тиск повітря і розкидати добрива рівномірно по поверхні поля. Даний пристрій для розсівання твердих мінеральних добрив підвищує кінематичний режим роботи розсіювальних органів, покращує балістичні параметри частинок добрив у момент їх сходження з розсіювальних органів, забезпечує оптимальну висоту установки розсіювальних органів над поверхнею поля, що значно поліпшує якість розсівання мінеральних добрив, збільшує ширину захвату машини, продуктивність агрегату.
