Агрегат для поверхневого внесення твердих мінеральних добрив

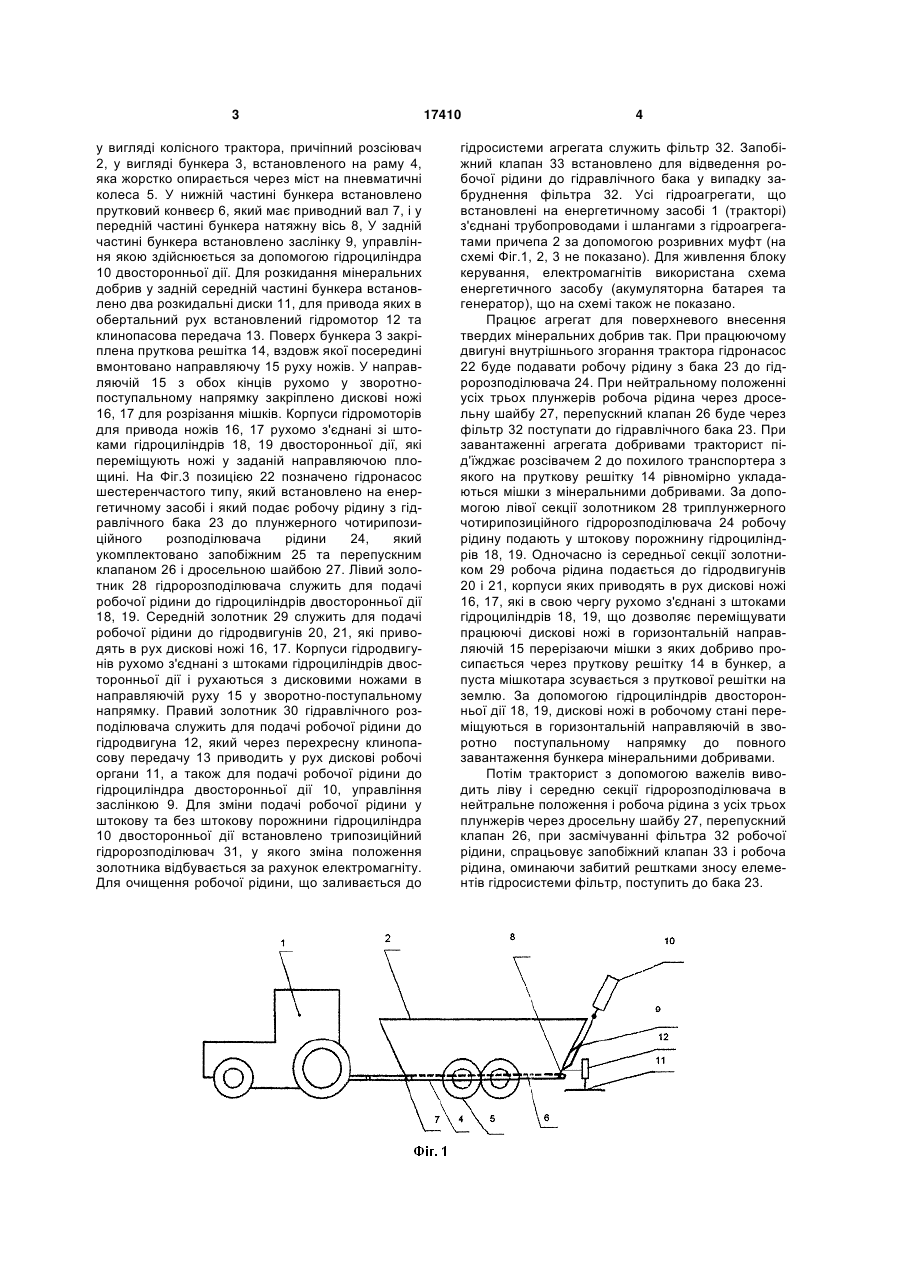

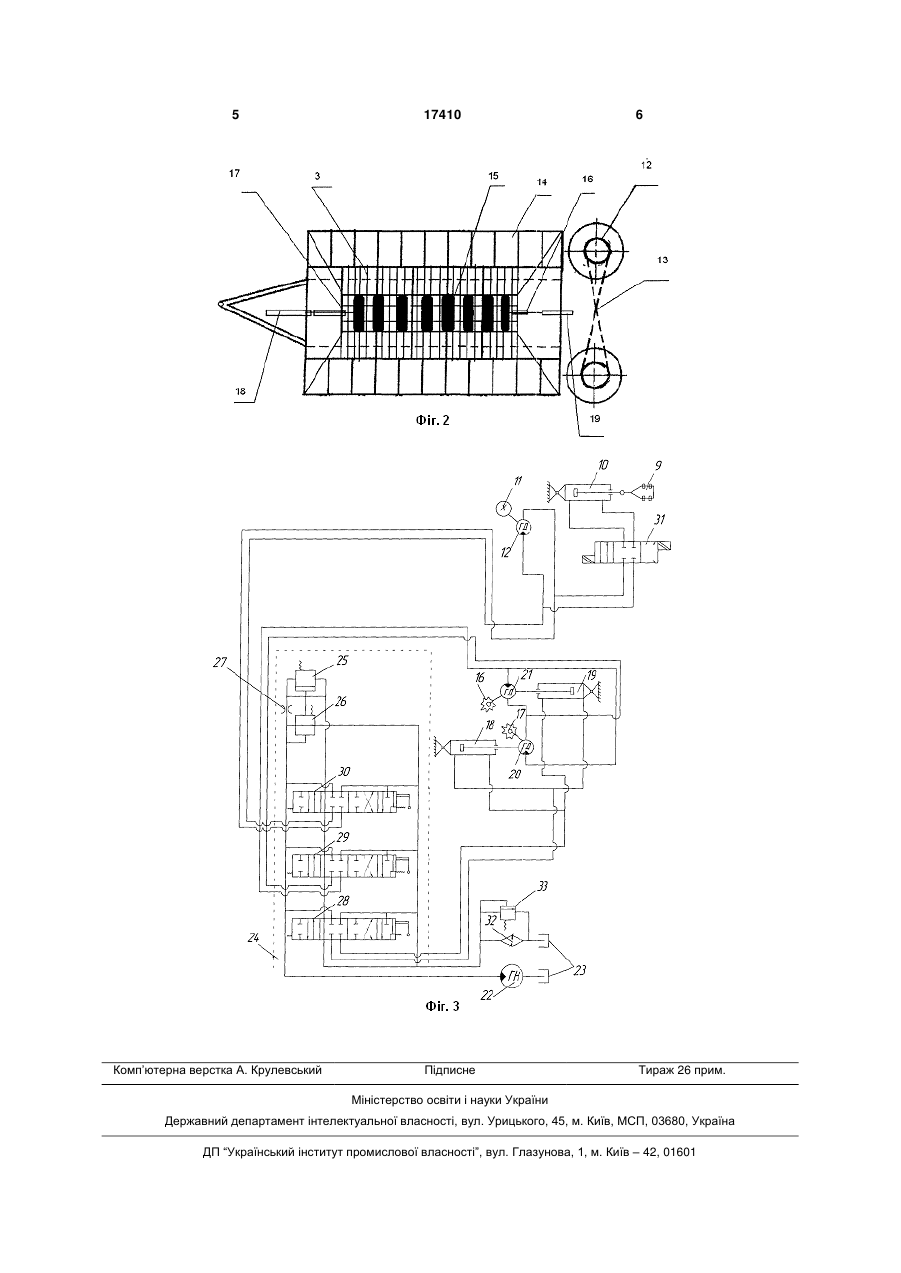

Агрегат для поверхневого внесення твердих мінеральних добрив, що містить енергетичний засіб з гідравлічною системою живлення споживачів стиснутою робочою рідиною і джерелом електроенергії, та розсіювач у вигляді бункера з рамою, 3 у вигляді колісного трактора, причіпний розсіювач 2, у вигляді бункера 3, встановленого на раму 4, яка жорстко опирається через міст на пневматичні колеса 5. У нижній частині бункера встановлено прутковий конвеєр 6, який має приводний вал 7, і у передній частині бункера натяжну вісь 8, У задній частині бункера встановлено заслінку 9, управління якою здійснюється за допомогою гідроциліндра 10 двосторонньої дії. Для розкидання мінеральних добрив у задній середній частині бункера встановлено два розкидальні диски 11, для привода яких в обертальний рух встановлений гідромотор 12 та клинопасова передача 13. Поверх бункера 3 закріплена пруткова решітка 14, вздовж якої посередині вмонтовано направляючу 15 руху ножів. У направляючій 15 з обох кінців рухомо у зворотнопоступальному напрямку закріплено дискові ножі 16, 17 для розрізання мішків. Корпуси гідромоторів для привода ножів 16, 17 рухомо з'єднані зі штоками гідроциліндрів 18, 19 двосторонньої дії, які переміщують ножі у заданій направляючою площині. На Фіг.3 позицією 22 позначено гідронасос шестеренчастого типу, який встановлено на енергетичному засобі і який подає робочу рідину з гідравлічного бака 23 до плунжерного чотирипозиційного розподілювача рідини 24, який укомплектовано запобіжним 25 та перепускним клапаном 26 і дросельною шайбою 27. Лівий золотник 28 гідророзподілювача служить для подачі робочої рідини до гідроциліндрів двосторонньої дії 18, 19. Середній золотник 29 служить для подачі робочої рідини до гідродвигунів 20, 21, які приводять в рух дискові ножі 16, 17. Корпуси гідродвигунів рухомо з'єднані з штоками гідроциліндрів двосторонньої дії і рухаються з дисковими ножами в направляючій руху 15 у зворотно-поступальному напрямку. Правий золотник 30 гідравлічного розподілювача служить для подачі робочої рідини до гідродвигуна 12, який через перехресну клинопасову передачу 13 приводить у рух дискові робочі органи 11, а також для подачі робочої рідини до гідроциліндра двосторонньої дії 10, управління заслінкою 9. Для зміни подачі робочої рідини у штокову та без штокову порожнини гідроциліндра 10 двосторонньої дії встановлено трипозиційний гідророзподілювач 31, у якого зміна положення золотника відбувається за рахунок електромагніту. Для очищення робочої рідини, що заливається до 17410 4 гідросистеми агрегата служить фільтр 32. Запобіжний клапан 33 встановлено для відведення робочої рідини до гідравлічного бака у випадку забруднення фільтра 32. Усі гідроагрегати, що встановлені на енергетичному засобі 1 (тракторі) з'єднані трубопроводами і шлангами з гідроагрегатами причепа 2 за допомогою розривних муфт (на схемі Фіг.1, 2, 3 не показано). Для живлення блоку керування, електромагнітів використана схема енергетичного засобу (акумуляторна батарея та генератор), що на схемі також не показано. Працює агрегат для поверхневого внесення твердих мінеральних добрив так. При працюючому двигуні внутрішнього згорання трактора гідронасос 22 буде подавати робочу рідину з бака 23 до гідророзподілювача 24. При нейтральному положенні усіх трьох плунжерів робоча рідина через дросельну шайбу 27, перепускний клапан 26 буде через фільтр 32 поступати до гідравлічного бака 23. При завантаженні агрегата добривами тракторист під'їжджає розсівачем 2 до похилого транспортера з якого на пруткову решітку 14 рівномірно укладаються мішки з мінеральними добривами. За допомогою лівої секції золотником 28 триплунжерного чотирипозиційного гідророзподілювача 24 робочу рідину подають у штокову порожнину гідроциліндрів 18, 19. Одночасно із середньої секції золотником 29 робоча рідина подається до гідродвигунів 20 і 21, корпуси яких приводять в рух дискові ножі 16, 17, які в свою чергу рухомо з'єднані з штоками гідроциліндрів 18, 19, що дозволяє переміщувати працюючі дискові ножі в горизонтальній направляючій 15 перерізаючи мішки з яких добриво просипається через пруткову решітку 14 в бункер, а пуста мішкотара зсувається з пруткової решітки на землю. За допомогою гідроциліндрів двосторонньої дії 18, 19, дискові ножі в робочому стані переміщуються в горизонтальній направляючій в зворотно поступальному напрямку до повного завантаження бункера мінеральними добривами. Потім тракторист з допомогою важелів виводить ліву і середню секції гідророзподілювача в нейтральне положенняі робоча рідина з усіх трьох плунжерів через дросельну шайбу 27, перепускний клапан 26, при засмічуванні фільтра 32 робочої рідини, спрацьовує запобіжний клапан 33 і робоча рідина, оминаючи забитий рештками зносу елементів гідросистеми фільтр, поступить до бака 23. 5 Комп’ютерна верстка А. Крулевський 17410 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
