Податлива підпірна стіна

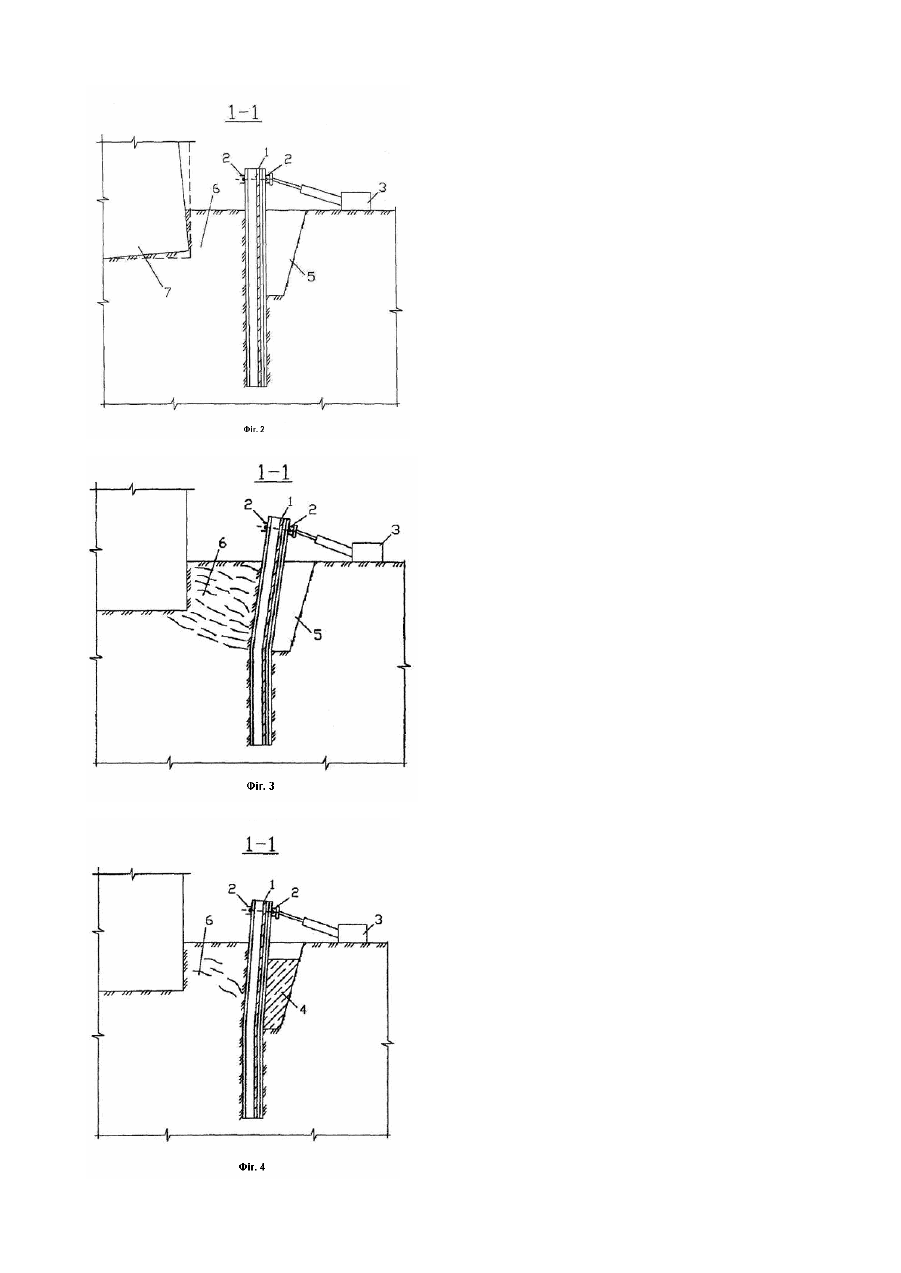

Винахід відноситься до промислового та цивільного будівництва, а саме до підпірних стін. Відомі конструкції підпірних стін, які встановлюються з метою запобігання зсуву ґрун ту на ділянку, що огороджується. Однак така конструкція не є досконалою, тому не може бути використана для усунення неприпустимих кренів будинків. Найбільш близькими до запропонованого винаходу відносяться гнучкі підпірні стіни. Але така конструкція підпірної стіни не дозволяє регулювати величину податливості і не має достатньої жорсткості. Ціль винаходу - забезпечити можливість регулювання процесу деформації ґрунту основи фундаменту, при усуненні крену будинку і необхідну жорсткість підпірної стіни при стабілізації деформації ґрунту основи. Рішенням поставленого завдання є наявність в конструкції підпірної стіни-пристрою забезпечення податливості, та замку, виконаного з литого бетону, армованого фіброю. Податлива підпірна стіна має наступні істотні відмінності, у порівнянні з аналогічними конструкціями: - містить пристрій забезпечення податливості; - має замок, виконаний з литого бетону, армованого фіброю. На фігурі 1 зображено фрагмент податливої підпірної стіни. На фігурі 2 зображено переріз 1-1 фігури 1 підпірної стіни, яка встановлена в ґрунті без замка. На фігурі 3 зображено переріз 1-1 фігури 1 підпірної стіни, з відхиленою верхньою частиною. На фігурі 4 зображено переріз 1-1 фігури 1 підпірної стіни, з випрямленою верхньою частиною і замок. Податлива підпірна стіна складається зі сталевого плоского шпунта 1, який спрямовують горизонтальні захватки 2, пристрою забезпечення податливості 3, замка 4. Податлива підпірна стіна встановлена в котловані 5 із заглубленням у ґрунт основи 6 фундаменту 7 будинку, який має нахил (фіг. 1,2). Податлива підпірна стіна працює в такий спосіб. З боку протилежного крену будинку, поблизу фундаменту 7 вдавлюється в ґр унт 6 сталеві плоскі шпунти 1. Впритул до сталевого шп унту 1 виконується котлован 5, із заглубленням у ґрун т основи 6 нижче відмітки підошви фундаменту 7. До направляючих горизонтальних захваток 2 кріпляться пристрої забезпечення податливості 3, виконані у вигляді гідравлічних домкратів (фіг.2). Для вирівнювання будинку, який має нахил, верхня частина сталевого плоского шпунта 1 відхиляється від вертикального положення пристроєм забезпечення податливості 3 до виникнення місцевої зони пластичної деформації ґрунту основи 6 фундаменту 7 (фіг. 3). У результаті місцевого вертикального переміщення товщі ґрун ту основи 6 під фундаментом 7 відбувається вирівнювання крену будинку. Для забезпечення стійкого стану фундаменту 7 після усунення крену будинку, пристрій забезпечення податливості 3 повертає верхню частину сталевого плоского шпунта 1 у положення максимально наближене до вертикального. Необхідну жорсткість податливої підпірної стіни забезпечує замок 4, який виконай з литого бетону, армованого фіброю та улаштованого в котловані 5 (фіг. 4). Після стабілізації деформації ґрунту основи 6 фундаменту 7 будинку, пристрій податливості 3 і виступаюча над поверхнею частина підпірної стіни демонтується. Техніко-економічний аналіз показує, що запропонована конструкція підпірної стіни дозволяє на 20 % скоротити витрати при усуненні крену будинку. Джерела інформації: 1. Авторское свидетельство №853015. CCCP.E02D29/02 Б.И.№29Д981. 2. Довідник проектувальника промислових, житлових і суспільних будинків та споруджень. Основи і фундаменти. Видавництво літератури по будівництву, М., 1964 р., с 119 (прототип).
