Зовнішня теплоізолююча стіна багатоповерхового будинку

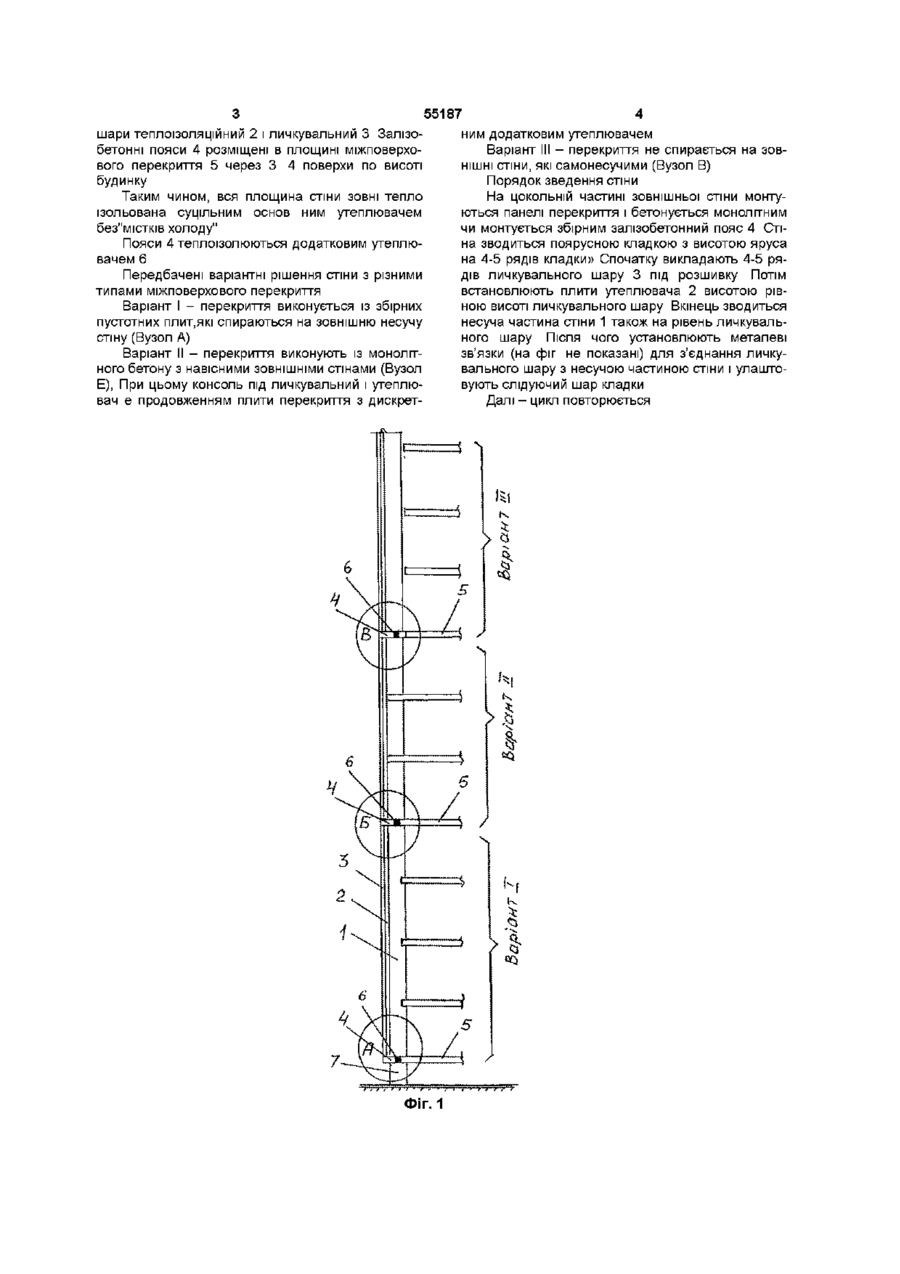

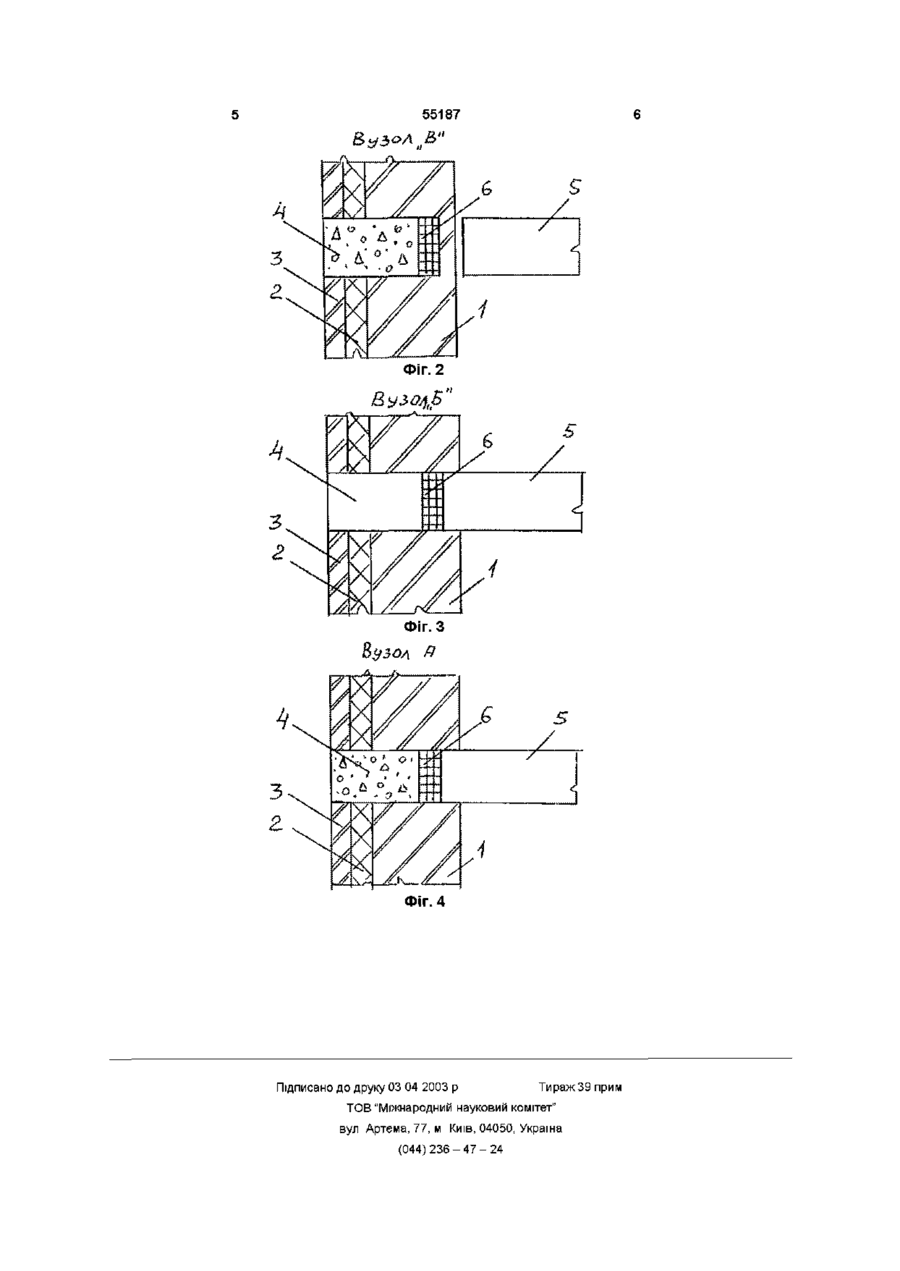

Зовнішня теплоізолююча стіна багатоповерхового будинку, яка включає несучу частину стіни, ЗОВНІШНІ теплоізоляційний і личкувальний шари, які спираються на консольні бетонні пояси, розташовані на рівні міжповерхових перекриттів, яка відрізняється тим, що консольні пояси розташовані по висоті будинку через 3-4 поверхи і відокремлені від несучої частини стіни додатковим теплоізоляційним шаром коефіцієнтом теплотехнічної однорідності і спрощення технології улаштування тепло ефективних ЗОВНІШНІХ СТІН Для вирішення цієї мети з зовнішньої сторони несучої частини стіни розмішують утеплювач і личкувальний шар, які спираються на несучі залізобетонні пояси і які в свою чергу розташовані по висоті будинку через 3-4 поверхи і вони повністю теплоізольовані додатковим утеплювачем Термічний опір конструктивного вузла з поясами може бути підвищений за рахунок використання морозостійкого поризованого бетону чи бетону на легких заповнювачах з низьким коефіцієнтом теплопровідності (Я,=0,5 0,6) Одночасно запропоноване технічне рішення спрощує технологію зведення стіни і знижує и вартість За рахунок того, що в єдиному технологічному циклі виконується зведення несучої частини стіни и утеплення і личкування, тобто стіна має 100% готовність до експлуатації Коефіцієнт теплотехнічної однорідності такої стіни за розрахунками скла, до 0,9 Доцільно таку стіну зводить з мілкоштучних матеріалів будівельної і личкувальної цегли чи бетонних блоків На фіг 1 зображено в вертикальному перетині фрагмент зовнішньої стіни з варіантами міжповерхового перекриття На фіг 2 - вузол В, на фіг 3 вузол Б, на фіг 4 - вузол А Зовнішня теплоізолююча стіна багатоповерхового будинку містить в собі несучу частину стіни 1 , 1 00 ю ю 55187 шари теплоізоляційний 2 і личкувальний 3 Залізобетонні пояси 4 розміщені в площині міжповерхового перекриття 5 через 3 4 поверхи по висоті будинку Таким чином, вся площина стіни зовні тепло ізольована суцільним основ ним утеплювачем без"містків холоду" Пояси 4 теплоізолюються додатковим утеплювачем 6 Передбачені варіантні рішення стіни з різними типами міжповерхового перекриття Варіант І - перекриття виконується із збірних пустотних плит.які спираються на зовнішню несучу стіну (Вузол А) Варіант II - перекриття виконують із монолітного бетону з навісними ЗОВНІШНІМИ стінами (Вузол Е), При цьому консоль під личкувальний і утеплювач є продовженням плити перекриття з дискрет ФІГ. 1 ним додатковим утеплювачем Варіант III - перекриття не спирається на ЗОВНІШНІ СТІНИ, які самонесучими (Вузол В) Порядок зведення стіни На цокольній частині зовнішньої стіни монтуються панелі перекриття і бетонується монолітним чи монтується збірним залізобетонний пояс 4 Стіна зводиться поярусною кладкою з висотою яруса на 4-5 рядів кладки» Спочатку викладають 4-5 рядів личкувального шару 3 під розшивку Потім встановлюють плити утеплювача 2 висотою рівною висоті личкувального шару Вкінець зводиться несуча частина стіни 1 також на рівень личкувального шару Після ЧОГО установлюють металеві зв'язки (на фіг не показані) для з'єднання личкувального шару з несучою частиною стіни і улаштовують слідуючий шар кладки Далі - цикл повторюється 55187 S Фіг. З Вузол Я 5 Фіг. 4 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
