Мостовий кран

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 24105

Опубліковано: 31.08.1998

Автори: Натаров Олександр Павлович, Коваленко Валентин Олександрович, Петренко Надія Олександрівна, Григоров Отто Володимирович, Вишневецький Георгій Валентинович

Завантажити PDF файл.

Формула / Реферат

Мостовой кран, содержащий несущую балку, грузовую тележку с ходовыми колесами, установленную с возможностью перемещения по расположенным вдоль несущей балки направляющим и имеющую охватывающую несущую балку раму с вертикальными и горизонтальными участками, на последних из которых с противоположных сторон несущей балки установлены лебедки механизмов подъема, отличающийся тем, что, с целью уменьшения габаритов, рама тележки расположена с охватыванием несущей балки снизу и выполнена с возможностью пропускания под нижним ее поясом канатов лебедок механизмов подъема, а ее колеса закреплены на верхних концах вертикальных участков рамы, при этом направляющая установлена посредством кронштейнов на боковых стенках несущей балки над лебедками механизмов подъема с возможностью расположения колес тележки не выше уровня верхнего пояса балки, а лебедки механизмов подъема размещены на горизонтальных участках рамы непосредственно у боковых стенок несущей балки.

Текст

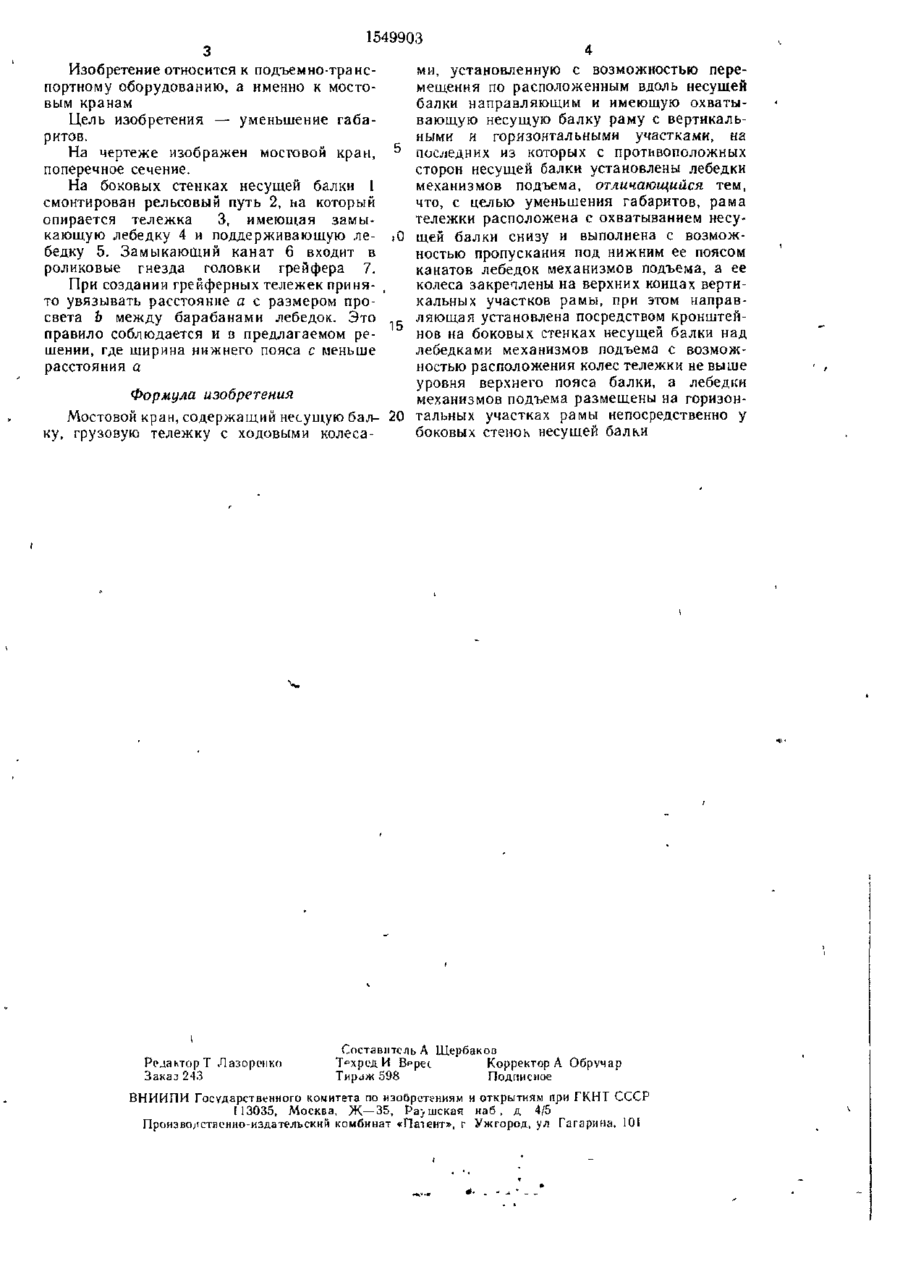

Изобретение относится к подъемно транспортному оборудованию, в частности к мостовым кранам, її позволяет уменьшить габариты Hd боксьых стежках несушей бал ки ! смонтирован рельсовый путь 2, на который опирается тележка 3 с установлен ными на ней по обе стороны пролетной балки замыкающей 4 ч поддерживающей 5 лебедками грейфера 1 ил 1549903 Изобретение относится к подъемно-трансми, установленную с возможностью перепортному оборудованию, а именно к мостомещения по расположенным вдоль несущей вым кранам балки направляющим и имеющую охватыЦель изобретения — уменьшение габавающую несущую балку раму с вертикальритов. ными и горизонтальными участками, на На чертеже изображен мостовой кран, ^ последних из которых с противоположных поперечное сечение. сторон несущей балки установлены лебедки На боковых стенках несущей балки 1 механизмов подъема, отличающийся тем, смонтирован рельсовый путь 2, на который что, с целью уменьшения габаритов, рама опирается тележка 3, имеющая замытележки расположена с охватыванием несукающую лебедку 4 и поддерживающую ле- 0 щей балки снизу и выполнена с возможбедку 5. Замыкающий канат 6 входит в ностью пропускания под нижним ее поясом роликовые гнезда головки грейфера 7. канатов лебедок механизмов подъема, а ее колеса закреплены на верхних концах вертиПри создании грейферных тележек принякальных участков рамы, при этом направто увязывать расстояние а с размером проляющая установлена посредством кронштейсвета Ь между барабанами лебедок. Это правило соблюдается и в предлагаемом ре- 15 нов на боковых стенках несущей балки над лебедками механизмов подъема с возможшении, где ширина нижнего пояса с меньше ностью расположения колес тележки не выше расстояния о уровня верхнего пояса балки, а лебедки Формула изобретения механизмов подъема размещены на горизонМостовой кран, содержащий несущую бал- 20 тальных участках рамы непосредственно у ку, грузовую тележку с ходовыми колесабоковых стенок несущей балки ч. PciahTopT Лазорсчіко Заказ 243 Составитель А Щербаков Т р хред И Вррес Корректор А Обручар Тирлж 598 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГК.НТ СССР 113035, Москва, Ж—35, Ра>шская наб, д 4/5 Произволственно-издательский комбинат «Патент», г Ужгород, ул Гагарина, 101

Дивитися
