Мостовий навантажувальний пристрій

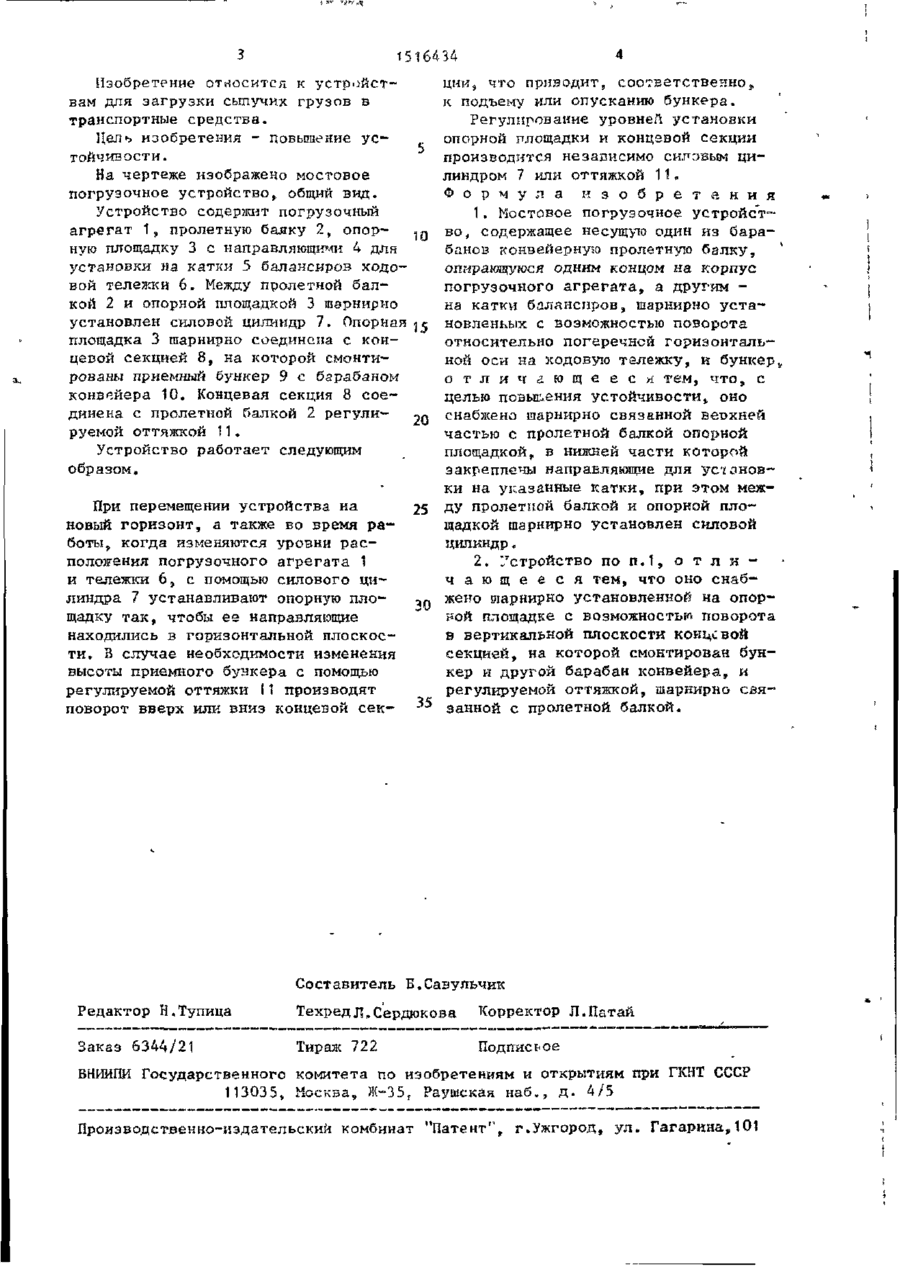

Изобретение относится к устройствам для загрузки сыпучих грузов в транспортные средства. Цель изобретения - повышение устойчивости. Устройство содержит погрузочный агрегат 1, с которым шарнирно соединена пролетная балка 2 с конвейером 10. Балка 2 опирается шарнирно на опорную площадку 3, соединенную дополнительной связью с балкой 2 посредством силового цилиндра 7. Опорная площадка 3, установленная на катки 5 балансиров ходовой тележки 6, шарнирно соединена с концевой секцией, несущей бункер 9 и связанной регулируемой О Т Т Я Ж К О Й 11 с пролетной балкой 2. При перемещении устройства нд новый горизонт и изменении уровней погрузочного агрегата 1 и тележки 6 с помощью силового цилиндра 7 устанавливают опорную площадку 3 так, чтобы она занимала горизонтальное положение и обеспечивала устойчивость устройства. Регулируя длину оттяжки, поворачивают концевую секцию и добт-іваїотся необходимого уровня установки бункера для загрузки . 1 з.п. ф-лы, 1 ил. 10 , Ґ! 4 15T6434 Изобретение относится к устройствам для загрузки сыпучих грузов в транспортные средства. Цель изобретения - повышение устойчивости. На чертеже изображено мостовое погрузочное устройство, общий вид. Устройство содержит погрузочный агрегат 1 S пролетную балку 2, опор10 ную площадку 3 с направляющими 4 для установки па катки 5 балансиров ходовой тележки 6. Между пролетной балкой 2 и опорной площадкой 3 шзриирно установлен силовой цилиндр 7. О п о р н а я ^ площадка 3 шарнирно соединена с концевой секцией 8, на которой смонтированы приемный бункер 9 с барабаном конвейера 10. Концевая секция 8 соединена с пролетной балкой 2 регули- ? « руемой оттяжкой 11. Устройство работает следующим образом. При перемещении устройства на новый горизонт, а также во время работы, когда изменяются уровни расположения погрузочного агрегата 1 и тележки 6, с помощью силового цилиндра 7 устанавливают опорную площадку так, чтобы ее направляющие находились в горизонтальной плоскости. 3 случае необходимости изменения высоты приемного бункера с помощью регулируемой оттяжки 11 производят поворот вверх или вниз концевой сек дни, что приводит, соответственно, к подъему или опусканию бункера. Регулирование уровней установки опорной площадки и концевой секции производится независимо силовым цилиндром 7 или оттяжкой 11 Ф о р м у л а и з о б р е т е н и я 1. Мостовое погрузочное устройство, содержащее несущую один из барабанов конвейерную пролетную балку, опирающуюся одним концом па корпус погрузочного агрегата, а другим на катки балансиров, шарнирно установленных с возможностью поворота относительно погеречней горизонтальной оси на ходовую тележку, и бункер„ о т л и ч а ю щ е е с я тем, что, с целью повышения устойчивости^ оно снабжено шарнирно связанной веохней частью с пролетной балкой опорной площадкой, в нижней части которой закреплены направляющие для установки на указанные катки, при этом меж25 ду пролетной балкой и опорной площадкой шарнирно установлен силовой цилиндр. 2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что оно снабжено шарнирно установленной на опорной площадке с возможностью поворота в вертикальной плоскости концевой секцией, на которой смонтирован бункер и другой барабан конвейера, и регулируемой оттяжкой, шарнирно свя35 занной с лоолетной балкой. Составитель Б.Савульчик Редактор Н.Тупица Техред л „ Сердюкова Заказ 6344/21 Тираж 722 Корректор Л. Натай Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35 Г Раушская наб.» д. 4/5 Производственно-издательский комбинат "Патент",, г.Ужгород, ул. Гагарина,101
