Робочий орган просапного культиватора

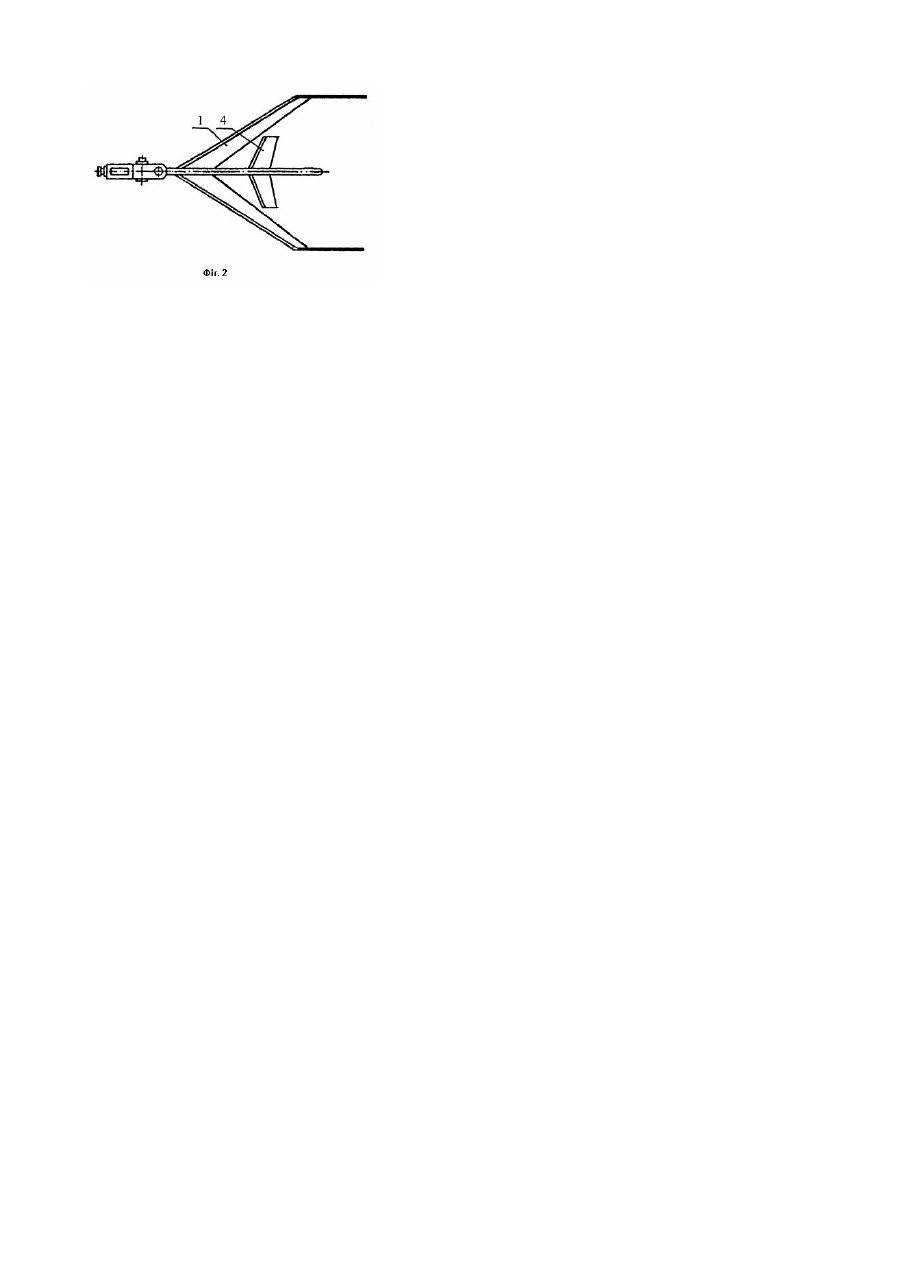

Корисна модель відноситься до галузі сільськогосподарського машинобудування, зокрема до грунтообробних знарядь, може бути використана для обробітку просапних культур. Як найближчій аналог прийнято схему розстановки робочих органів просапного культиватора при якій спереду на грядилі культиватора встановлена стрільчата лапа з гострим кутом входження стійки в грунт, а ззаду з боків дві односторонні лапи - бритви. [Н.В. Тудель и др. Индустриальная технология производства кукурузы. Россельхозиздат, Москва, 1983]. Недоліком є те, що за рахунок наявності грудей стрільчатої лапи і гострого кута входження стійки в грунт вона виносить на поверхню нижні шари грунту, перемішує їх, утворює грудки (при щільному грунті) і боріздку. Боріздку потім прикривають лапи - бритви. В основу корисної моделі покладено задачу удосконалення рабочего органу культиватора в якому за рахунок встановлення грунтопоглиблювача, який розміщенно під стрільчатою плоскорізною лапою, покращується обробіток грунту в міжряддях шляхом пошарового його рихлення без пошкодження кореневої системи і виносу на поверхню вологих нижніх шарів. Робочий орган просапного культиватора, що складається зі стрільчатої плоскорізної лапи, закріпленої на стійці, згідно корисної моделі він додатково містить грунтопоглиблювач стійка якого кріпиться на стійці плоскоріжучої стрільчатої лапи, яка має тупий кут a входження в грунт, причому грунтопоглиблювач встановлений під стрільчатою плоскорізною лапою з можливістю його переміщення відносно площини леза лапи і регульованим кутом різання b. Виконання стрільчатої лапи зі стійкою, яка має тупий кут a входження в грунт дозволяє кришити грунт без виносу його нижніх шарів на поверхню. Встановлення грунтопоглиблювача, стійка якого кріпиться на стійці плоскоріжуючої лапи, покращує обробіток грунту в міжряддях шляхом пошарового рихлення без пошкодження кореневої системи. На фігурі 1 зображено схему робочого органа. На фігурі 2 схема робочого органа, вигляд зверху. Робочий орган просапного культиватора має плоскоріжучу лапу 1. Стійка 2 лапи 1 має тупий кут a входження в гр унт. Крила лапи 1 закінчуються хвостовиками 3, відхиленими від вертикалі. Під стрільчатою плоскорізною лапою 1 встановлено грунтопоглиблювач 4, що має гострий кут входження стійки 5 в грунт. Боковий профіль стійки 5 виконаний по логарифмічній кривій. Кут різання b грунтопоглиблювача 4 виконано регульованим за допомогою гвинтів 6. Працює робочий орган наступним чином. Стрільчата плоскоріжуча лапа 1 кришить без переміщування верхній шар гр унту і підрізає бур'яни по всій ширині міжряддя. Грунтопоглиблювач 4 розпушує нижній шар грунту в центрі міжряддя без виносу його на поверхню. В зв'язку з тим, що стійка 2 стрільчатої плоскоріжучої лапи 1 має тупий кут a входження в гр унт реакція опору грунту виглибляє лапу 1. Виглиблення компенсується зміною кута різання b грунтопоглиблювача 4 в межах 8...20° з допомогою регулювальних гвинтів. Ширина захвату грунтопоглиблювача 4 вибрана з умов стійкого заглиблення рабочего органу на різних по твердості гр унта х. Виконання відхиленими від вертикалі хвостовиків 3 застосовується для сходу підрізаних бур'янів. Хвостовики 3 захищають культурні рослини від присипання в початковій фазі росту.
