Спосіб регульованого імпульсного фонтанування нафтових свердловин

Номер патенту: 24172

Опубліковано: 07.07.1998

Автор: Афанасьев Віктор Аркадійович

Завантажити PDF файл.

Формула / Реферат

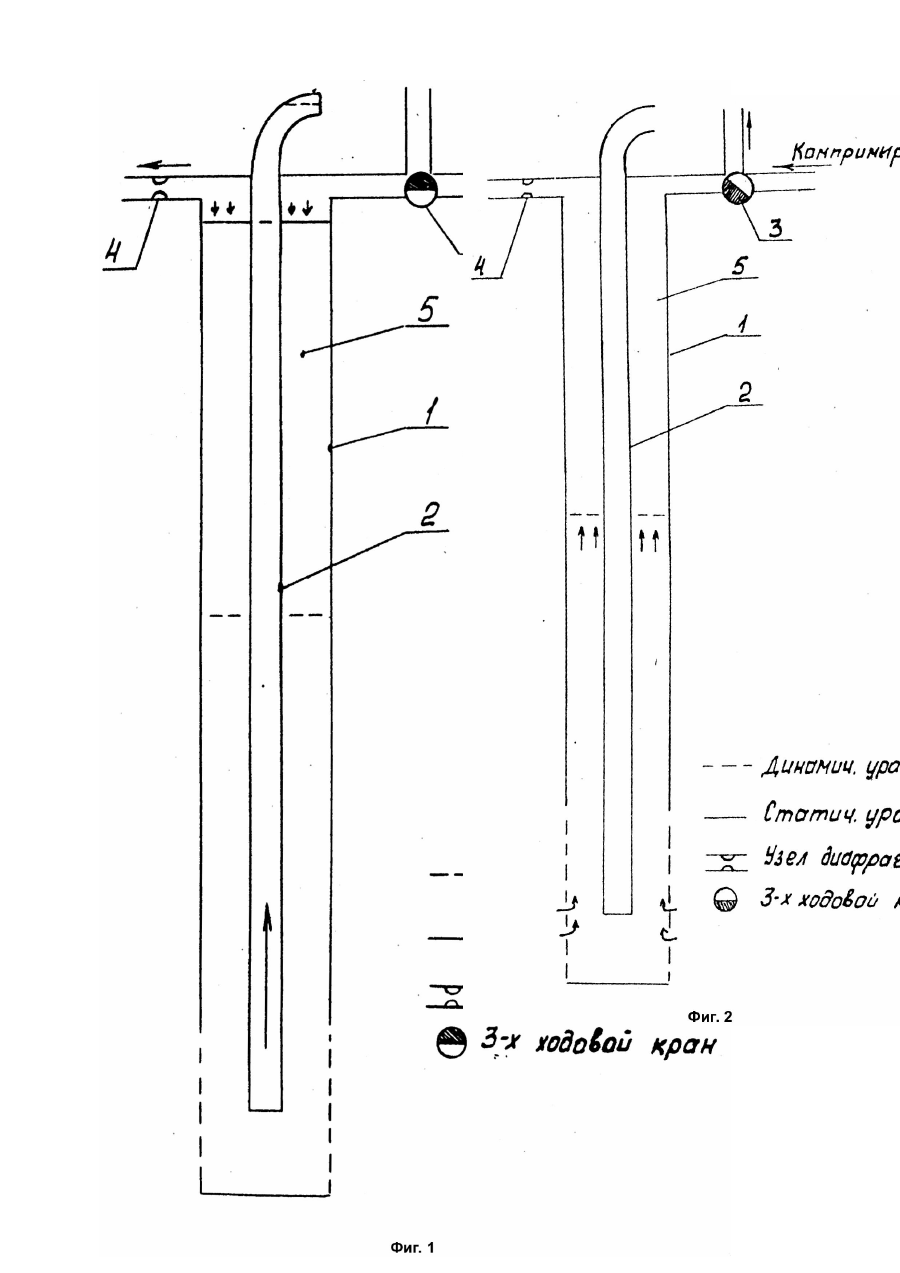

1. Способ регулируемого импульсного фонтанирования нефтяных скважин, включающий оттеснение давлением рабочего агента уровня жидкости в кольцевом пространстве между эксплуатационной колонной и лифтовыми трубами с последующим отбором жидкости через них на поверхность, отличающийся тем, что, производя периодическое, регулируемое поршневое воздействие рабочего агента на продукцию нефтяной скважины путем установки регулятора давления на одном из выводов затрубного пространства нефтяной скважины, а оттеснение давлением газа уровня жидкости в упомянутом кольцевом пространстве - производят до выравнивания давления в лифтовых трубах и затрубном пространстве.

2. Способ по п.1, отличающийся тем, что в случае использования в качестве рабочего агента газа газовой скважины, то после использования энергетического потенциала газовой скважины, газ может быть подан в газовую транспортную систему.

3. Способ по п.1, отличающийся тем, что рабочий агент может быть использован на нескольких объектах.

Текст

Изобретение относится к области добычи нефти, к способам компрессорно-прерывистой эксплуатации нефтяных скважин, прекративших фонтанировать, с высокими статическими уровнями. Известна установка периодического газлифта, содержащая камеру замещения с приемным и рабочим газлифтными клапанами, пакер, колонну лифтовых труб, устьевую арматуру с выкидной и нагнетательной линиями, имеющими мембранноисполнительный механизм с узлом управления подачей рабочего агента. При этом рабочий газлифтный клапан установлен в нижней части камеры замещения, а колонна насоснокомпрессорных труб имеет связанные с ней газоотводные каналы, а над камерой замещения установлен обратный клапан. Узел управления подачи рабочего агента выполнен в виде штуцеров и обратного клапана (А.с. СССР №985261,кл. E21B43/00, 13.05.80). Недостатком аналога является наличие в системе рабочего газлифтного клапана и обратного клапана, а также газоотводных каналов снижающих надежность нормального функционирования всей установки. Ближайшим аналогом-прототипом является установка с глубинными клапанами, которые работают за счет дифференциального давления. Установка состоит из насосно-компрессорных труб, оборудованных пусковыми и рабочими клапанами, а также пакером, который устанавливается в эксплуатационной колонне. Башмак насосно-компрессорных труб имеет постоянный клапан, перекрывающий сообщение между внутренней полостью труб и продуктивным пластом во время периода закачки сжатого газа. Работа установки осуществляется за счет включения клапанов (Иоаким Г. Добыча нефти и газа. - М.: Недра, 1986). Недостатками установки являются смешение продукции нефтяной скважины с рабочим агентом (газом), сложность и ненадежность работы подземного оборудования (лифта) нефтяной скважины - пускового и рабочего клапанов. Сложность регулировки воздействия на процесс подъема продукции нефтяной скважины. Невозможность дозированного использования энергетического потенциала газовой скважины. Задачей настоящего изобретения является повышение эффективности и осуществление извлечения продукции нефтяной скважины, прекратившей фонтанирование. Для решения поставленной задачи в известном способе фонтанирования скважин, включающем оттеснение давлением газа уровня жидкости в кольцевом пространстве между эксплуатационной и подъемной колоннами с последующим отбором жидкости через лифтовые трубы на поверхность, согласно изобретению, производят периодическое регулируемое поршневое воздействие рабочего агента на продукцию нефтяной нефонтанирующей скважины путем установки регулятора давления на одном из выводов из затрубного пространства, а оттеснение давлением газа уровня жидкости в упомянутом кольцевом пространстве производят до выравнивания давления в лифтовых трубах и затрубном пространстве. Сжатый газ подается через один из вводов в затрубное пространство нефтяной скважины и выходит через 2 - й ввод, на котором установлен регулятор давления (узел диафрагмы), Давление, создаваемое на этом узле обеспечивает вытеснение продукции нефтяной скважины из затрубного пространства через лифтовые трубы на поверхность. Периодичность поршневого воздействия в паузах создает условия для осуществления притока из пласта, тем самым обеспечивая условия для следующего цикла. В паузе подача газа в затрубное пространство нефтяной скважины не производится, давление на пласт снижается и создаются условия для притока продукции из пласта в скважину. Технологический процесс вытеснения продукции нефтяной скважины состоит из 2 - х циклов: цикл вытеснения продукции на поверхность и цикл накопления продукции в нефтяной скважине. На фиг.1 и 2 дана схема реализации способа. В скважине (эксплуатационной колонне) 1 устанавливают лифтовые трубы 2, на входе в эксплуатационную колонну устанавливают трехходовой кран 3, а на выходе из нее регулятор давления (до себя) 4. Для извлечения продукции из нефтяной скважины (фиг.1) через трехходовой кран 3 подают рабочий агент в кольцевое затрубное пространство скважины 5, а через регулятор давления 4 его выводят. Давление рабочего агента поддерживают регулятором 4 в затрубном кольцевом пространстве 5, обеспечивая вытеснение продукции нефтяной скважины из кольцевого пространства через лифтовую колонну на поверхность, до тех пор, пока давление в лифтовых трубах и затрубном не выровняется. На этом стадия подъема продукции нефтяной скважины завершается. Периодичность поршневого воздействия рабочего агента в паузах создает условия для осуществления притока из пласта и тем самым обеспечивает условия (фиг.2) для следующего цикла. В паузе через трехходовой кран 3 прекращается подача газа в затрубное нефтяной скважины, давление на пласт снижается и создаются условия для притока продукции из пласта в скважину. Периодичность подключения газовой скважины либо компрессора зависит от промысловых характеристик как нефтяной, так и газовой скважины (коэффициента продуктивности, давления начала приемистости нефтяной скважины, перепада давления на диафрагме, рабочего давления газовой скважины и т.п.), определяющих скорость притока в нефтяной скважине и части энергетического потенциала газовой скважины, используемой для подъема столба жидкости в нефтяной скважине. Способ регулированного импульсного фонтанирования нефтяных скважин основан на применении периодического регулируемого поршневого воздействия рабочего агента (компримированного газа, либо газа работающей скважины) для подъема продукции нефонтанирующей нефтяной скважины на поверхность и с набольшим эффектом может быть применен на совмещенных в плане нефтяных, газовых и газоконденсатных месторождениях в скважинах, прекративших фонтанировать.

Дивитися

Додаткова інформація

МПК / Мітки

МПК: E21B 43/18, E21B 43/00

Мітки: нафтових, імпульсного, фонтанування, спосіб, регульованого, свердловин
