Клапан
Номер патенту: 24192
Опубліковано: 07.07.1998
Формула / Реферат

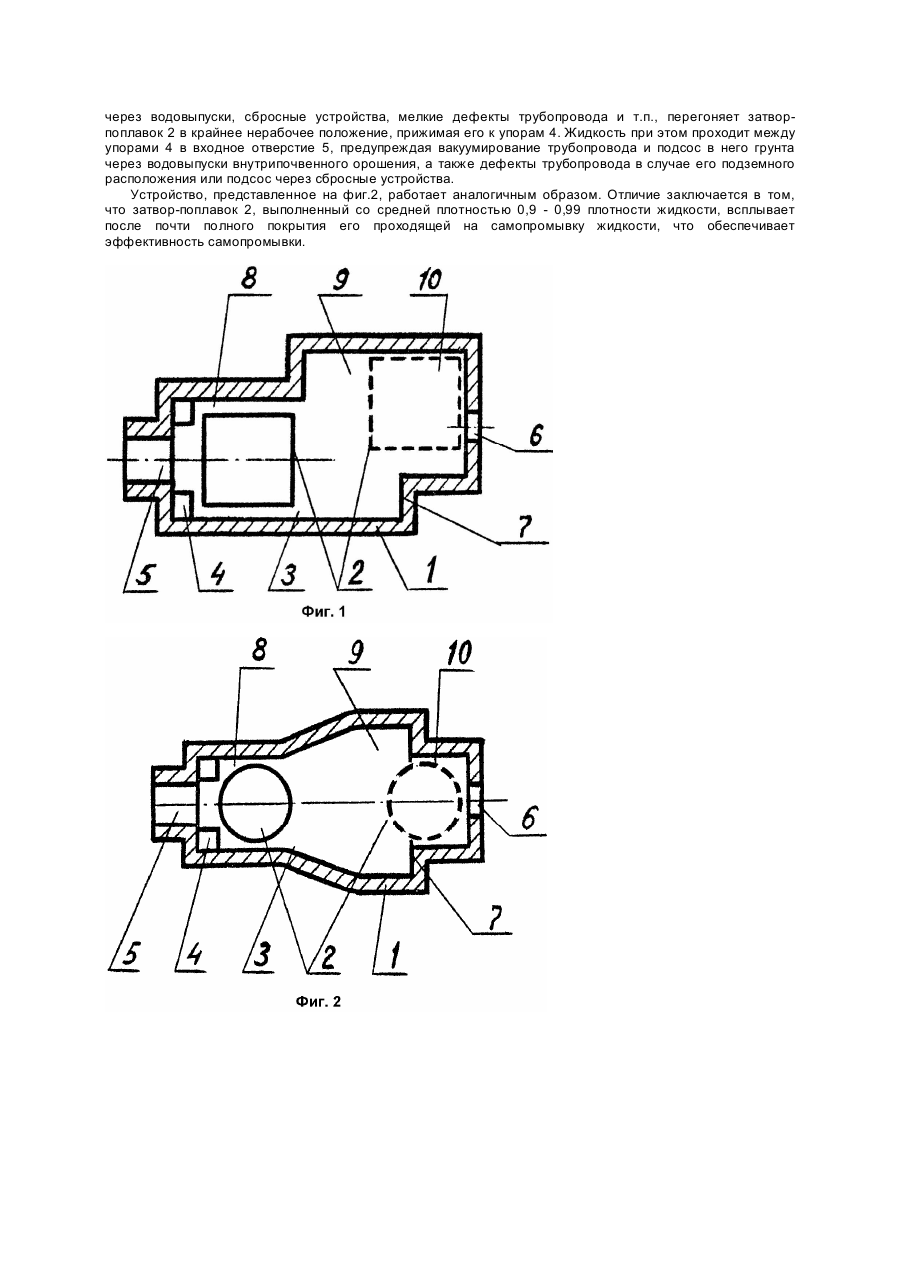

1. Клапан, включающий корпус с входным и выходным отверстиями и камерой, в которой размещен с возможностью перемещения затвор-поплавок, отличающийся тем, что камера выполнена в виде соединенных между собой горизонтальной и вертикальной полостей с порогом на их стыке, входное отверстие снабжено упорами, а затвор-поплавок размещен в камере с возможностью перемещения по горизонтали и вертикали, причем средняя плотность его составляет 0,7 - 0,98 плотности жидкости.
2. Клапан по п.1, отличающийся тем, что затвор-поплавок выполнен сферическим, причем средняя плотность его составляет 0,9 - 0,99 плотности жидкости.
Текст
Изобретение относится к трубопроводной арматуре и может быть использовано для защиты систем внутрипочвенного орошения многолетних насаждений, а также для защиты трубопроводов в других отраслях народного хозяйства. Известен клапан для выпуска воздуха с вертикальной камерой, содержащий корпус с впускным и выпускным каналами, поплавковый запорный орган, седло и мембрану с жестким центром, расположенную между поплавковым запорным органом и седлом (А.с. СССР №836436, кл. F16K24/02, 1981). Недостатками этого клапана являются: конструктивная сложность, невозможность самоочистки. Известно запорное устройство, содержащее корпус с цилиндрическими горизонтальными патрубками, образующими уплотнительную профилированную поверхность седла с промежуточной геликоидальной зоной, в седле с возможностью вертикального перемещения установлен запорный орган с герметизирующей прокладкой из эластомерного материала с профилированной аналогично седлу поверхностью X-образной формы, полуповерхности которой перпендикулярны продольной оси патрубков (Патент Украины №6089, кл. F16K3/00, 1994). Недостатками этого устройства являются: конструктивная сложность, невозможность самоочистки, вакуумирование трубопровода после закрытия, частые разрушения от гидроударов. Известен воздухоотводчик для трубопроводных систем, содержащий корпус с входным отверстием, вертикальной камерой и выходным отверстием, эластичный поплавок, самоочищающуюся диафрагму и воздуховыпускной элемент, установленный на выходном отверстии (А.с. СССР №844901, кл. F16L55/04, 1981). Недостатками этого устройства являются: конструктивная сложность, невозможность самопромывки трубопроводной системы. Известен разделительный клапан с регулирующим поплавком, содержащий корпус с вертикальной камерой, входную и выходную трубки, поплавок, плотность которого в пустом состоянии меньше плотности обеих разделяемых жидкостей, в верхней части поплавка имеется отверстие для заполнения поплавка жидкостью, между дном поплавка и отверстием входной трубки выполнена уплотнительная система с отверстием, закрывающим отверстие входной трубки при опускании поплавка (Патент США №4580592, кл. F16K13/20, 1986). Недостатками такого клапана являются: конструктивная сложность, невозможность дозированного разделения и автоматического запирания. Наиболее близким техническим решением является клапан с поворотным дисковым затворомпоплавком, расположенным в корпусе на оси вращения, на которой жестко закреплен поворотный рычаг с пружиной (А.с. СССР №853262, кл. F16K1/20; F16K33/00, 1981). Недостатками этого клапана являются: невозможность автоматической самопромывки, отсутствие защиты трубопровода от вакуумирования при отключении. В основу настоящего изобретения поставлена задача усовершенствовать клапан путем оптимизации компоновки элементов и повышения степени свободы затвора-поплавка при одновременном разделении его движения на две операции, для обеспечения при его использовании следующего технического результата: повышение самопромывной способности клапана, снижение степени вакуумирования трубопровода, повышение надежности работы трубопроводной системы. Поставленная задача достигается тем, что в клапане, включающем корпус с входным и выходным отверстиями и камерой, в которой размещен с возможностью перемещения затвор-поплавок, согласно предложенного изобретения, камера выполнена в виде соединенных между собой горизонтальной и вертикальной полостей с порогом на их стыке, входное отверстие снабжено упорами, а затвор-поплавок перемещается по горизонтали и вертикали, причем средняя плотность затвора-поплавка составляет 0,7 0,98 плотности жидкости. Есть вариант выполнения затвора-поплавка сферическим со средней плотностью его 0,9 - 0,99 плотности жидкости, что обеспечит массовую потребность в клапанах за счет повышения технологичности их производства. Предложенная конструкция при всей ее простоте резко повышает функциональность устройства. Наличие в камере горизонтальной и вертикальной полостей с порогом на их стыке при плотности поплавка близкой к плотности жидкости позволяет при подаче жидкости в трубопровод мягко, без гидроудара промыть трубопровод и клапан от загрязнений и закрыть клапан при повышении напора. Наличие упоров и входного отверстия предупреждает вакуумирование трубопровода при снятии напора, предотвращая подсос в него грязи. Благодаря этому значительно повышается надежность работы трубопровода. Сущность изобретения поясняется чертежами. На фиг.1 изображен клапан, который состоит из корпуса 1 и затвора поплавка 2. Корпус 1 включает камеру 3, упоры 4, входное отверстие 5 для поступления жидкости, выходное отверстие 6 для сброса воздуха и загрязненной жидкости, порог 7 для осуществления движения затвора-поплавка 2. Камера 3 включает горизонтальную полость 8 и вертикальную полость 9 для перемещения затвора-поплавка 2. На фиг.2 изображен клапан, в котором затвор-поплавок 2 выполнен сферическим. Устройство работает следующим образом. Оросительная вода (раствор, суспензия, эмульсия, иная жидкость) по трубопроводу подается через входное отверстие 5 в горизонтальную полость в камеры 3 и сдвигает находившийся в крайнем нерабочем положении затвор-поплавок 2 по горизонтали до порога 7. Далее жидкость по мере заполнения камеры 3 поступает в нижнюю часть вертикальной полости 9, вытесняет из клапана через выходное отверстие 6 основную часть воздуха, находящегося в трубопроводе и клапане и начинается сброс через выходное отверстие 6 небольшой части воды с загрязнениями (если таковые имелись до этого в трубопроводе и клапане). При наполнении вертикальной полости 9 до уровня всплывания (0,7 - 0,98 объема поплавка) затвор-поплавок 2 всплывает, переходит порог 7 и прижимается жидкостью в крайнее рабочее положение 10, перекрывая выходное отверстие 6. Трубопровод начинает работать в рабочем режиме. По окончанию работы давление отключают и обратный поток жидкости, возникающий при сливе оросительной воды через водовыпуски, сбросные устройства, мелкие дефекты трубопровода и т.п., перегоняет затворпоплавок 2 в крайнее нерабочее положение, прижимая его к упорам 4. Жидкость при этом проходит между упорами 4 в входное отверстие 5, предупреждая вакуумирование трубопровода и подсос в него грунта через водовыпуски внутрипочвенного орошения, а также дефекты трубопровода в случае его подземного расположения или подсос через сбросные устройства. Устройство, представленное на фиг.2, работает аналогичным образом. Отличие заключается в том, что затвор-поплавок 2, выполненный со средней плотностью 0,9 - 0,99 плотности жидкости, всплывает после почти полного покрытия его проходящей на самопромывку жидкости, что обеспечивает эффективность самопромывки.
ДивитисяДодаткова інформація
Автори англійськоюBatselia Anatolii Semenovych, Drupp Pavlo Viktorovych
Автори російськоюБацеля Анатолий Семенович, Друпп Павел Викторович
МПК / Мітки
МПК: F16K 24/00, F16K 21/00
Мітки: клапан
