Спосіб перетворення електромагнітної енергії в механічну

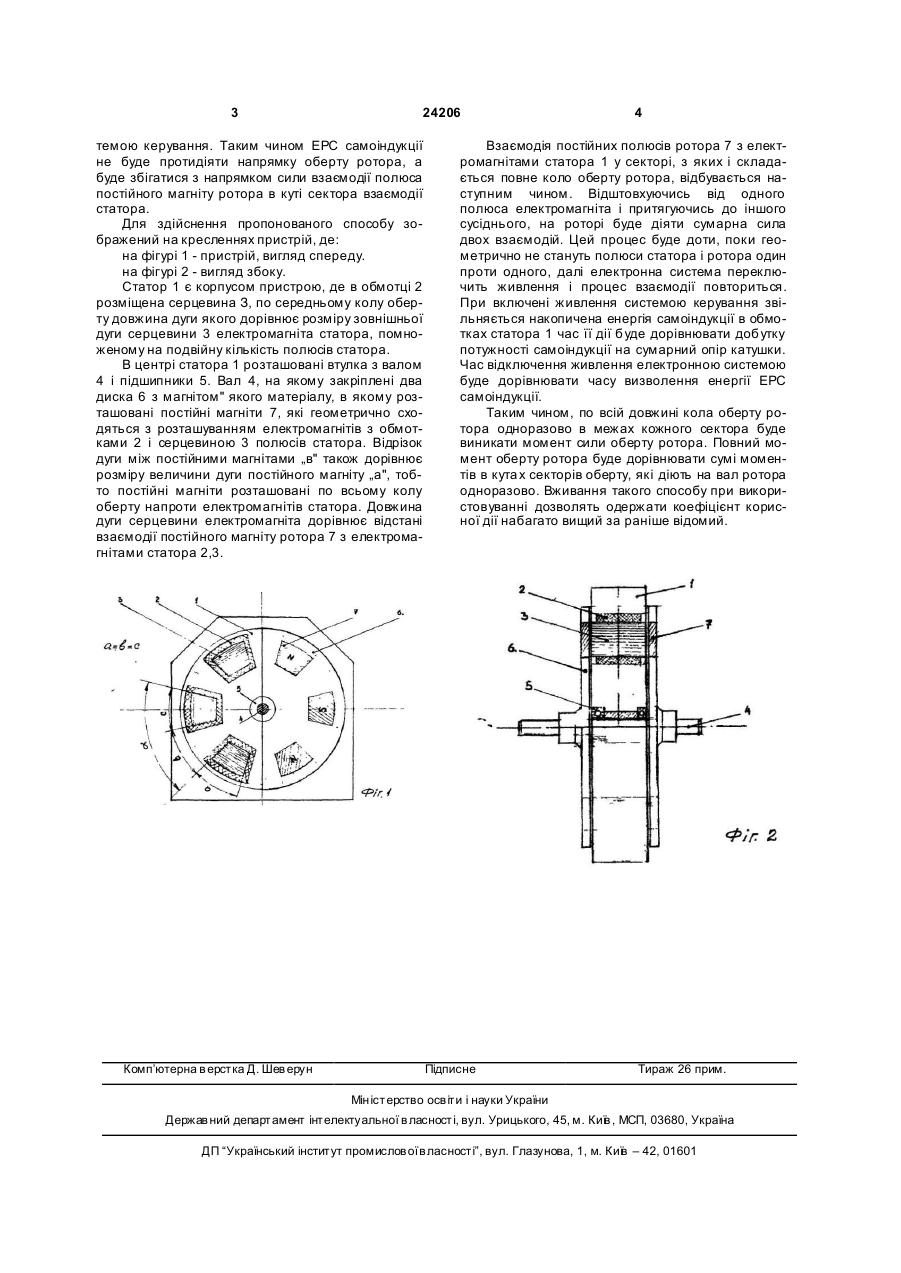

Спосіб перетворення електромагнітної енергії в механічну, що здійснюють шляхом утворення вектора сили взаємодії між полюсами магнітів статора і ротора, який відрізняється тим, що змінюють подання напруги на статор від "+" до "-" при 3 24206 темою керування. Таким чином ЕРС самоіндукції не буде протидіяти напрямку оберту ротора, а буде збігатися з напрямком сили взаємодії полюса постійного магніту ротора в куті сектора взаємодії статора. Для здійснення пропонованого способу зображений на кресленнях пристрій, де: на фігурі 1 - пристрій, вигляд спереду. на фігурі 2 - вигляд збоку. Статор 1 є корпусом пристрою, де в обмотці 2 розміщена серцевина З, по середньому колу оберту довжина дуги якого дорівнює розміру зовнішньої дуги серцевини 3 електромагніта статора, помноженому на подвійну кількість полюсів статора. В центрі статора 1 розташовані втулка з валом 4 і підшипники 5. Вал 4, на якому закріплені два диска 6 з магнітом" якого матеріалу, в якому розташовані постійні магніти 7, які геометрично сходяться з розташуванням електромагнітів з обмотками 2 і серцевиною 3 полюсів статора. Відрізок дуги між постійними магнітами „в" також дорівнює розміру величини дуги постійного магніту „а", тобто постійні магніти розташовані по всьому колу оберту напроти електромагнітів статора. Довжина дуги серцевини електромагніта дорівнює відстані взаємодії постійного магніту ротора 7 з електромагнітами статора 2,3. Комп’ютерна в ерстка Д. Шев ерун 4 Взаємодія постійних полюсів ротора 7 з електромагнітами статора 1 у секторі, з яких і складається повне коло оберту ротора, відбувається наступним чином. Відштовхуючись від одного полюса електромагніта і притягуючись до іншого сусіднього, на роторі буде діяти сумарна сила двох взаємодій. Цей процес буде доти, поки геометрично не стануть полюси статора і ротора один проти одного, далі електронна система переключить живлення і процес взаємодії повториться. При включені живлення системою керування звільняється накопичена енергія самоіндукції в обмотках статора 1 час її дії буде дорівнювати добутку потужності самоіндукції на сумарний опір катушки. Час відключення живлення електронною системою буде дорівнювати часу визволення енергії ЕРС самоіндукції. Таким чином, по всій довжині кола оберту ротора одноразово в межах кожного сектора буде виникати момент сили оберту ротора. Повний момент оберту ротора буде дорівнювати сумі моментів в кута х секторів оберту, які діють на вал ротора одноразово. Вживання такого способу при використовуванні дозволять одержати коефіцієнт корисної дії набагато вищий за раніше відомий. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
