Агрегат комбінований передпосівний напівнавісний

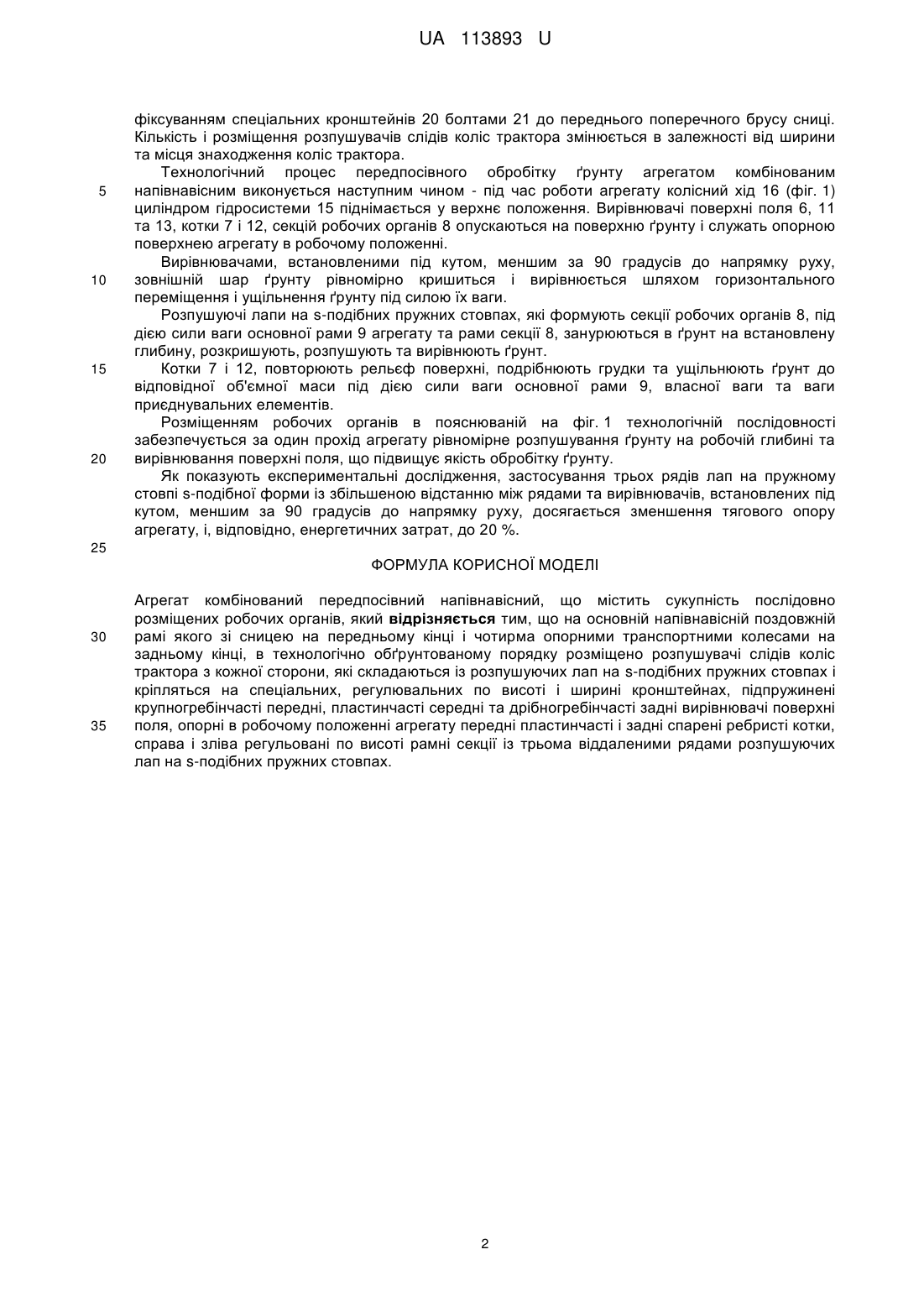

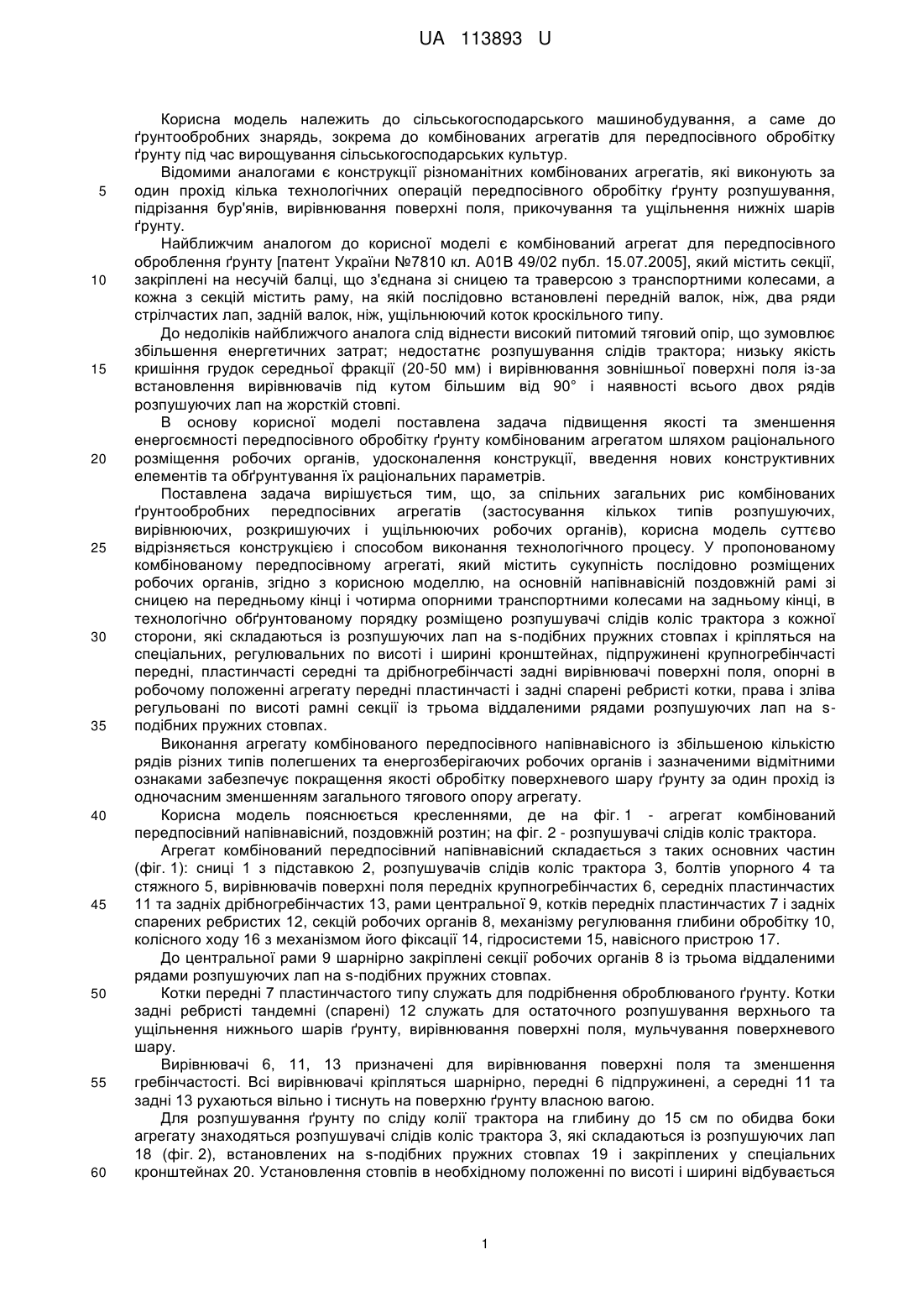

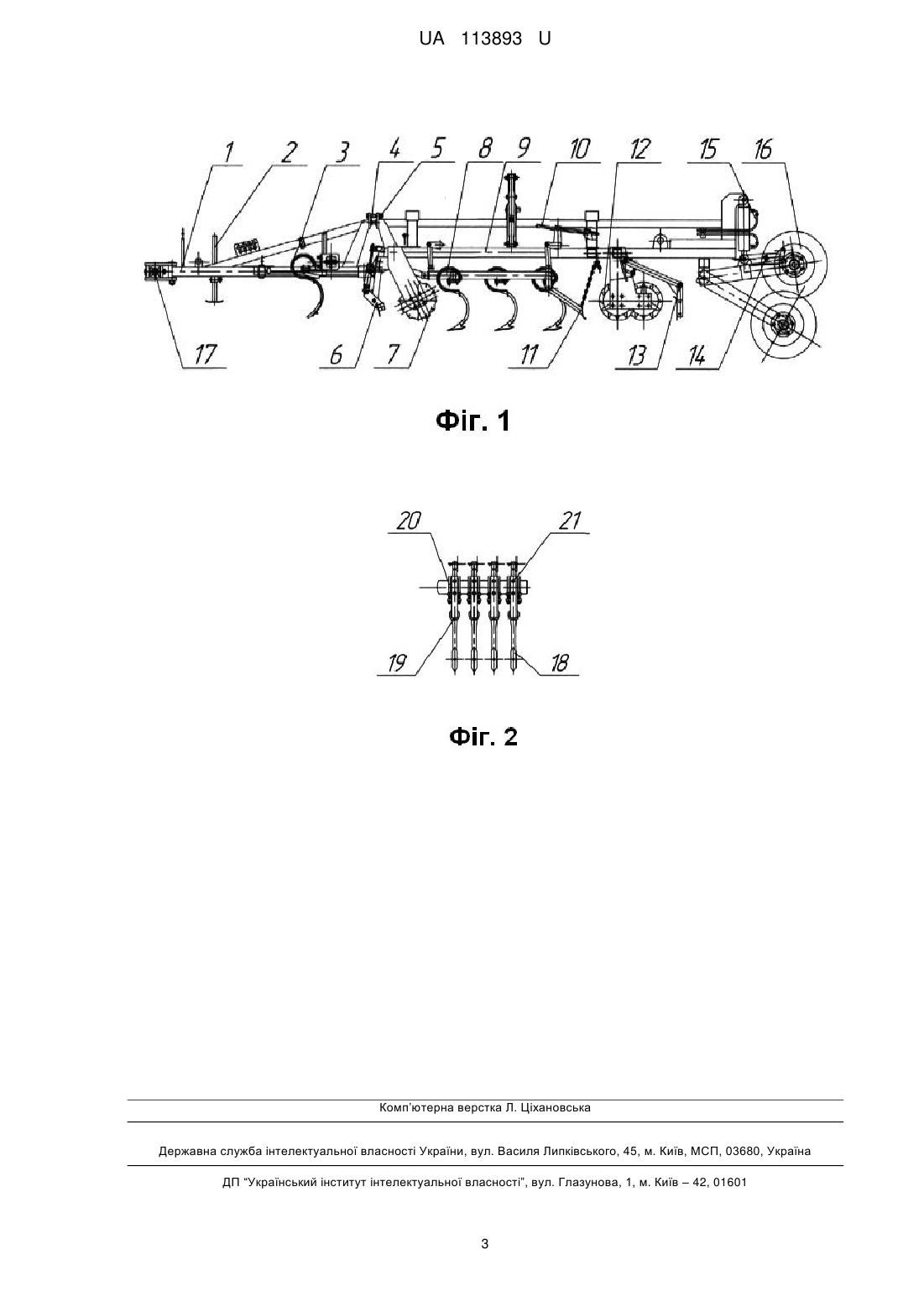

Реферат: Агрегат комбінований передпосівний напівнавісний містить сукупність послідовно розміщених робочих органів. На основній напівнавісній поздовжній рамі якого зі сницею на передньому кінці і чотирма опорними транспортними колесами на задньому кінці, в технологічно обґрунтованому порядку розміщено розпушувачі слідів коліс трактора з кожної сторони. Розпушувачі слідів складаються із розпушуючих лап на s-подібних пружних стовпах і кріпляться на спеціальних, регулювальних по висоті і ширині кронштейнах. Передні вирівнювачі поверхні виконані підпружиненими крупногребінчастими, середні - пластинчастими та задні вирівнювачі поверхні поля - дрібногребінчастими. Передні пластинчасті і задні спарені ребристі котки служать опорною поверхнею агрегату в робочому положенні. Секції із трьома віддаленими рядами розпушуючих лап на s-подібних пружних стовпах справа і зліва регульовані по висоті рами. UA 113893 U (54) АГРЕГАТ КОМБІНОВАНИЙ ПЕРЕДПОСІВНИЙ НАПІВНАВІСНИЙ UA 113893 U UA 113893 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, а саме до ґрунтообробних знарядь, зокрема до комбінованих агрегатів для передпосівного обробітку ґрунту під час вирощування сільськогосподарських культур. Відомими аналогами є конструкції різноманітних комбінованих агрегатів, які виконують за один прохід кілька технологічних операцій передпосівного обробітку ґрунту розпушування, підрізання бур'янів, вирівнювання поверхні поля, прикочування та ущільнення нижніх шарів ґрунту. Найближчим аналогом до корисної моделі є комбінований агрегат для передпосівного оброблення ґрунту [патент України №7810 кл. А01В 49/02 публ. 15.07.2005], який містить секції, закріплені на несучій балці, що з'єднана зі сницею та траверсою з транспортними колесами, а кожна з секцій містить раму, на якій послідовно встановлені передній валок, ніж, два ряди стрілчастих лап, задній валок, ніж, ущільнюючий коток кроскільного типу. До недоліків найближчого аналога слід віднести високий питомий тяговий опір, що зумовлює збільшення енергетичних затрат; недостатнє розпушування слідів трактора; низьку якість кришіння грудок середньої фракції (20-50 мм) і вирівнювання зовнішньої поверхні поля із-за встановлення вирівнювачів під кутом більшим від 90° і наявності всього двох рядів розпушуючих лап на жорсткій стовпі. В основу корисної моделі поставлена задача підвищення якості та зменшення енергоємності передпосівного обробітку ґрунту комбінованим агрегатом шляхом раціонального розміщення робочих органів, удосконалення конструкції, введення нових конструктивних елементів та обґрунтування їх раціональних параметрів. Поставлена задача вирішується тим, що, за спільних загальних рис комбінованих ґрунтообробних передпосівних агрегатів (застосування кількох типів розпушуючих, вирівнюючих, розкришуючих і ущільнюючих робочих органів), корисна модель суттєво відрізняється конструкцією і способом виконання технологічного процесу. У пропонованому комбінованому передпосівному агрегаті, який містить сукупність послідовно розміщених робочих органів, згідно з корисною моделлю, на основній напівнавісній поздовжній рамі зі сницею на передньому кінці і чотирма опорними транспортними колесами на задньому кінці, в технологічно обґрунтованому порядку розміщено розпушувачі слідів коліс трактора з кожної сторони, які складаються із розпушуючих лап на s-подібних пружних стовпах і кріпляться на спеціальних, регулювальних по висоті і ширині кронштейнах, підпружинені крупногребінчасті передні, пластинчасті середні та дрібногребінчасті задні вирівнювачі поверхні поля, опорні в робочому положенні агрегату передні пластинчасті і задні спарені ребристі котки, права і зліва регульовані по висоті рамні секції із трьома віддаленими рядами розпушуючих лап на sподібних пружних стовпах. Виконання агрегату комбінованого передпосівного напівнавісного із збільшеною кількістю рядів різних типів полегшених та енергозберігаючих робочих органів і зазначеними відмітними ознаками забезпечує покращення якості обробітку поверхневого шару ґрунту за один прохід із одночасним зменшенням загального тягового опору агрегату. Корисна модель пояснюється кресленнями, де на фіг. 1 - агрегат комбінований передпосівний напівнавісний, поздовжній розтин; на фіг. 2 - розпушувачі слідів коліс трактора. Агрегат комбінований передпосівний напівнавісний складається з таких основних частин (фіг. 1): сниці 1 з підставкою 2, розпушувачів слідів коліс трактора 3, болтів упорного 4 та стяжного 5, вирівнювачів поверхні поля передніх крупногребінчастих 6, середніх пластинчастих 11 та задніх дрібногребінчастих 13, рами центральної 9, котків передніх пластинчастих 7 і задніх спарених ребристих 12, секцій робочих органів 8, механізму регулювання глибини обробітку 10, колісного ходу 16 з механізмом його фіксації 14, гідросистеми 15, навісного пристрою 17. До центральної рами 9 шарнірно закріплені секції робочих органів 8 із трьома віддаленими рядами розпушуючих лап на s-подібних пружних стовпах. Котки передні 7 пластинчастого типу служать для подрібнення оброблюваного ґрунту. Котки задні ребристі тандемні (спарені) 12 служать для остаточного розпушування верхнього та ущільнення нижнього шарів ґрунту, вирівнювання поверхні поля, мульчування поверхневого шару. Вирівнювачі 6, 11, 13 призначені для вирівнювання поверхні поля та зменшення гребінчастості. Всі вирівнювачі кріпляться шарнірно, передні 6 підпружинені, а середні 11 та задні 13 рухаються вільно і тиснуть на поверхню ґрунту власною вагою. Для розпушування ґрунту по сліду колії трактора на глибину до 15 см по обидва боки агрегату знаходяться розпушувачі слідів коліс трактора 3, які складаються із розпушуючих лап 18 (фіг. 2), встановлених на s-подібних пружних стовпах 19 і закріплених у спеціальних кронштейнах 20. Установлення стовпів в необхідному положенні по висоті і ширині відбувається 1 UA 113893 U 5 10 15 20 фіксуванням спеціальних кронштейнів 20 болтами 21 до переднього поперечного брусу сниці. Кількість і розміщення розпушувачів слідів коліс трактора змінюється в залежності від ширини та місця знаходження коліс трактора. Технологічний процес передпосівного обробітку ґрунту агрегатом комбінованим напівнавісним виконується наступним чином - під час роботи агрегату колісний хід 16 (фіг. 1) циліндром гідросистеми 15 піднімається у верхнє положення. Вирівнювачі поверхні поля 6, 11 та 13, котки 7 і 12, секцій робочих органів 8 опускаються на поверхню ґрунту і служать опорною поверхнею агрегату в робочому положенні. Вирівнювачами, встановленими під кутом, меншим за 90 градусів до напрямку руху, зовнішній шар ґрунту рівномірно кришиться і вирівнюється шляхом горизонтального переміщення і ущільнення ґрунту під силою їх ваги. Розпушуючі лапи на s-подібних пружних стовпах, які формують секції робочих органів 8, під дією сили ваги основної рами 9 агрегату та рами секції 8, занурюються в ґрунт на встановлену глибину, розкришують, розпушують та вирівнюють ґрунт. Котки 7 і 12, повторюють рельєф поверхні, подрібнюють грудки та ущільнюють ґрунт до відповідної об'ємної маси під дією сили ваги основної рами 9, власної ваги та ваги приєднувальних елементів. Розміщенням робочих органів в пояснюваній на фіг. 1 технологічній послідовності забезпечується за один прохід агрегату рівномірне розпушування ґрунту на робочій глибині та вирівнювання поверхні поля, що підвищує якість обробітку ґрунту. Як показують експериментальні дослідження, застосування трьох рядів лап на пружному стовпі s-подібної форми із збільшеною відстанню між рядами та вирівнювачів, встановлених під кутом, меншим за 90 градусів до напрямку руху, досягається зменшення тягового опору агрегату, і, відповідно, енергетичних затрат, до 20 %. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Агрегат комбінований передпосівний напівнавісний, що містить сукупність послідовно розміщених робочих органів, який відрізняється тим, що на основній напівнавісній поздовжній рамі якого зі сницею на передньому кінці і чотирма опорними транспортними колесами на задньому кінці, в технологічно обґрунтованому порядку розміщено розпушувачі слідів коліс трактора з кожної сторони, які складаються із розпушуючих лап на s-подібних пружних стовпах і кріпляться на спеціальних, регулювальних по висоті і ширині кронштейнах, підпружинені крупногребінчасті передні, пластинчасті середні та дрібногребінчасті задні вирівнювачі поверхні поля, опорні в робочому положенні агрегату передні пластинчасті і задні спарені ребристі котки, справа і зліва регульовані по висоті рамні секції із трьома віддаленими рядами розпушуючих лап на s-подібних пружних стовпах. 2 UA 113893 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
