Регенератор сталеплавильної печі

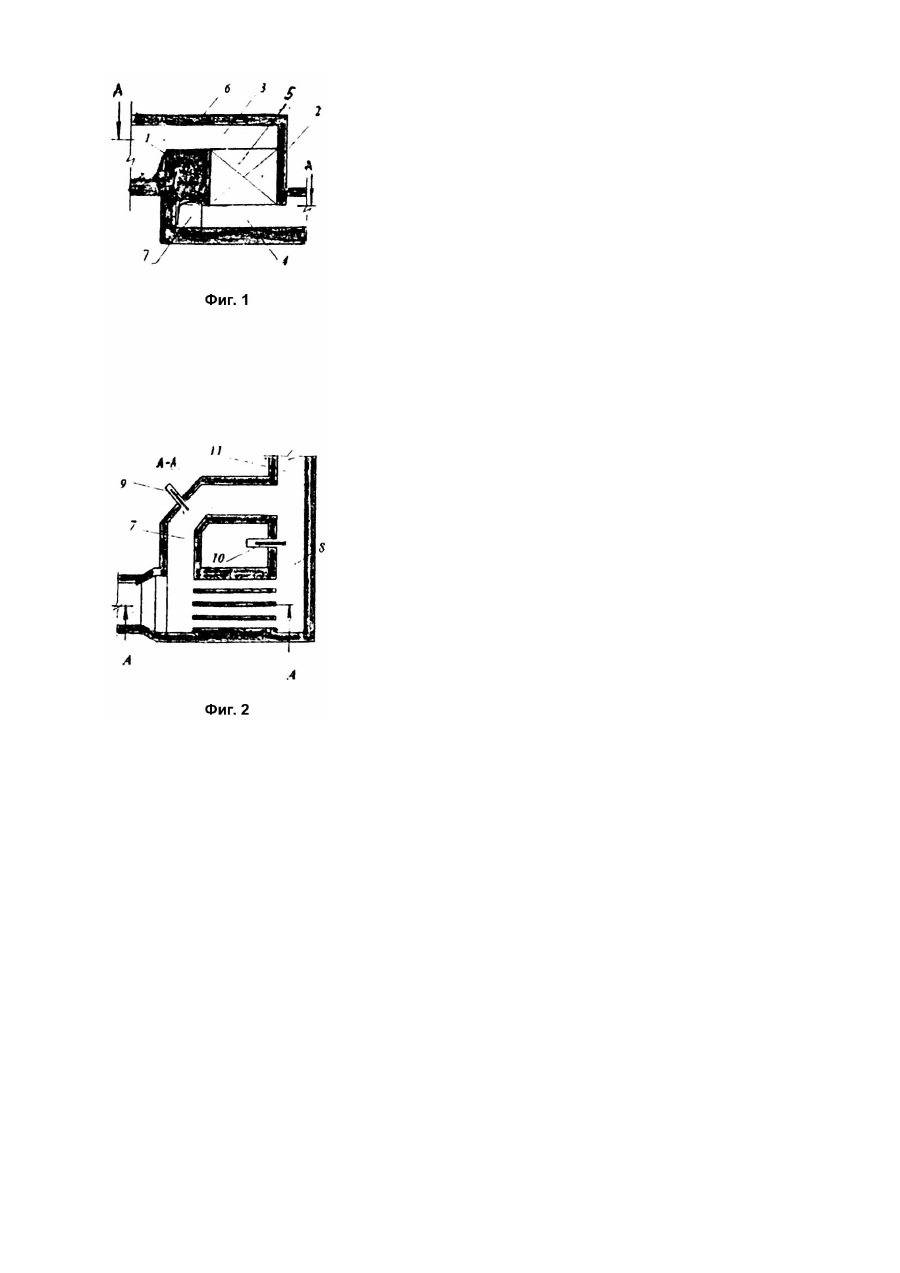

Изобретение относится к черной металлургии, а именно, к конструкции регенераторов сталеплавильных печей. Известен регенератор мартеновской печи, работающей с продувкой ванны кислородом, состоящий из камеры с насадкой, поднасадочного, наднасадочного пространства и обводного канала с обводным боровом, по которым часть или все количество дымовых газов отводится, минуя насадку регенератора, а воздух для сжигания топлива подается через насадку или, минуя ее, через обводной канал (А.с.СССР №1435926, кл. F27B3/26). К недостаткам известного устройства относится постоянное воздействие высокотемпературного дымо-пылевого потока на огнеупоры свода регенератора и нижнего уровня его рабочей насадки, при продувке ванны кислородом, снижая срок службы регенератора, ухудшая работу печи. Наиболее близким аналогом заявляемого технического решения является регенератор мартеновской печи, работающей с продувкой ванны кислородом, имеющий насадку из огнеупорного кирпича, свободную от насадки камеру, сообщающуюся с ее поднасадочным пространством и отсечное устройство (А.с. СССР №250177, кл. C21c, 1969). Недостатком известного устройства является неравномерный нагрев огнеупорной насадки при прохождении дыма и неравномерное охлаждение насадки при прохождении воздуха, что ведет к снижению эффективности работы регенератора. Фактически отходящие дымовые газы нагревают огнеупорную кладку насадки преимущественно второй половины камеры насадки (у торцевой стены регенератора), а поступающий в насадку вентиляторний воздух проходит преимущественно в первой половине камеры насадки (у стены регенератора со стороны шлаковика). Задачей настоящего изобретения является усовершенствование устройства регенератора сталеплавильной печи путем выполнения обводного желоба соединенным через поднасадочное пространство с его основным желобом, что позволит достичь технический результат - равномерное распределение потоков дыма и вентиляторного воздуха по сечению насадки за счет возможности регулирования посредством шиберов основного и обводного желобов разряжения в любой точке поднасадочного пространства и, таким образом, повысить эффективность работы регенератора. Настоящий технический результат может быть достигнут благодаря тому, что в известном регенераторе сталеплавильной печи, содержащем насадку, основной боров, свободную от насадки камеру с отсечным устройством и обводным боровом, согласно предлагаемому техническому решению, обводной боров через поднасадочное пространство соединен с основным боровом. Между совокупностью существенных признаков заявляемого технического решения и достигаемым при этом техническим результатом существует причинно-следственная связь. Так, выполнение в известном регенераторе, содержащем насадку и свободную от насадки камеру с отсечным устройством, обводного борова, соединенным через поднасадочное пространство с его основным боровом, позволяет посредством их шиберов регулировать разряжение в любой точке пространства, что обеспечит возможность регулирования потоков дыма и вентиляторного воздуха, равномерного нагрева и охлаждения насадки регенератора по сечению. На фиг.1 изображен продольный разрез описываемого регенератора; на фиг.2 - сечение А А на фиг.1. Описываемый регенератор состоит из обводного канала 1, насадки 2,заполненной огнеупорным кирпичом и имеющей наднасадочное 3 и поднасадочное 4 пространства. Обводной канал и насадка разделены стенкой 5. Отсечное устройство 6 может перекрывать обводной канал 1 и наднасадочное пространство 3. Обводной канал 1 сообщается с поднасадочным пространством 4 и с обводным боровом 7. Обводной боров 7 через поднасадочное пространство соединяется с основным боровом 8. Обводной боров имеет свой шибер 9, у основного борова свой шибер 10. Обводной и основной борова соединяются в общий боров 11. В периоды заправки, завалки и прогрева, характеризующиеся низким содержанием плавильной пыли в продуктах горения, обводной канал 1 перекрывается отсечным устройством 6. Дымовые газы, поступающие из печи через наднасадочное пространство 3, проходят в насадку 2 и, отдав часть своего тепла, отводятся в боров 8. Поскольку разряжение по длине поднасадочного пространства не одинаковое и дымовые газы движутся с определенной инерцией, то через 30 40% ячеек под торцевой стеной регенератора проходит 60% дыма, а через 60 - 70% ячеек под стеной со стороны шлаковика проходит только 40% дыма. Кладка насадки по системе Каупер, установка вертикальных стен в насадочной камере по всей высоте насадки, кладка верхних рядов насадки "ступеньками" к торцевой стене регенератора - все это не приносит желаемого результата. Исправить положение по равномерному нагреву насадки можно только отрегулировав разрежение в поднасадочном пространстве, что можно сделать открыв шибер 9 обводного борова. Манипулируя открытием или закрытием шиберов 9 и 10, можно установить максимальное разрежение в любой точке подлине поднасадочного пространства. После реверсирования факела в насадку поступает под давлением вентилятора холодный воздух, основная масса которого в известном регенераторе поступает к стене со стороны шлаковика. Воздух здесь нагревается от самой холодной части огнеупорной кладки насадок. Регулируя расход вентиляторного воздуха шибером 9 обводного борова и 10 основного борова, можно получить в поднасадочном пространстве управляемый поток вентиляторного воздуха в насадки. Более равномерный нагрев кладки насадок и равномерное поступление воздуха в насадку позволят повысить тепловую нагрузку в печи; получить высокую температуру воздуха, снизить расход топлива. В период продувки ванны кислородом отсечным устройством 6 открывается обводной канал 1 и перекрывают наднасадочное пространство 3, дымовые газы повышенной запыленности через обводной канал могут поступать в обводной боров и, чтобы не остывала насадка, часть дыма или все количество продуктов сгорания пустить через поднасадочное пространство в основной боров. Распределение потоков дыма по обводному и по основному боровам можно осуществить с помощью шиберов 9 и 10.
