Спосіб роботи регенератора

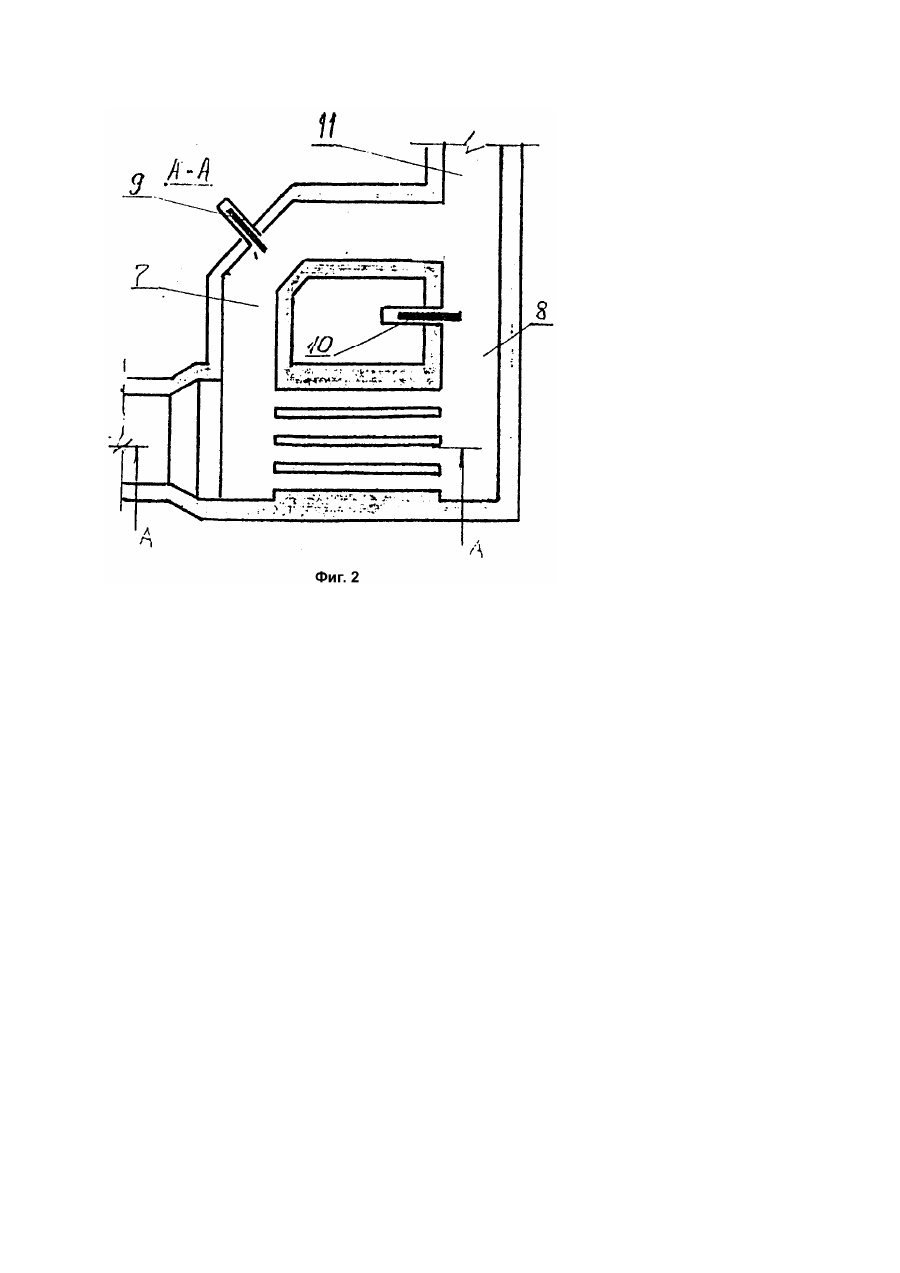

Изобретение относится к черной металлургии, а именно, к способам работы регенераторов мартеновской печи. Известен способ работы регенератора мартеновской печи, состоящий из циклов охлаждения дыма при прохождении его через холодную насадку и цикла нагрева воздуха при прохождении его через нагретую насадку (А.с. СССР №773401, кл. F27B3/26 от 18.04.79). Недостатком данного способа является неравномерный нагрев и охлаждение насадки регенератора. Задачей настоящего изобретения является совершенствование способа работы регенератора путем подачи вентиляторного воздуха и отсоса дымовых газов с обеих сторон каналов поднасадочного пространства, что позволит достичь равномерности нагрева и охлаждения футеровки насадки, повысить эффективность ее работы. Настоящий технический результат может быть достигнут благодаря тому, что в известном способе работы регенератора мартеновской печи, состоящем из цикла охлаждения дыма при прохождении его через холодную насадку и цикла нагрева воздуха при прохождении его через нагретую насадку, согласно предлагаемому техническому решению отсос дыма и подача вентиляторного воздуха производится с обеих сторон каналов поднасадочного пространства. Между совокупностью существенных признаков заявляемого технического решения и достигаемым при этом техническим результатом существует причинно-следственная связь. Так, применение в известном способе работы регенератора подачи вентиляторного воздуха и отсоса дымовых газов с обеих сторон каналов поднасадочного пространства регенератора позволяет добиться равномерного нагрева и охлаждения его насадки, повысив эффективность работы регенератора в целом. На фиг.1 изображен продольный разрез; на фиг.2 - сечение А - А на фиг.1. Регенератор имеет: 1 и 2 - перевальная и торцевая стены регенератора; 3 и 4 наднасадочное и поднасадочное пространства; 5 насадка; 6 - свод регенератора; 7 и 8 - обводной и сборный борова; 9 и 10 - шибера обводного и сборного боровов; 11 - общий боров одной из сторон печи. Регенератор предлагаемой конструкции работает следующим образом. Шибер 10 сборного борова открыт, шибер 9 обводного борова закрыт. Дымовые газы, поступающие из печи через наднасадочное пространство 3 проходят в насадку 5. Поскольку, шибер обводного борова закрыт, разрежение дымососом создается в поднасадочном пространстве только через сборный боров. В начале каналов поднасадочного пространства с первых рядов ячеек насадки разрежение начинает уменьшаться. И в самом конце каналов разрежения получается самое минимальное. Чем чище ячейки регенераторов, тем больше перепад разрежения по длине канала поднасадочного пространства. Чем больше ячейки насадки регенератора зашлакованы или забиты растрескавшимся кирпичом, тем меньше перепад разрежения по длине канала. Дымовые газы из шлаковика движутся в наднасадочное пространство с определенной инерцией за счет тяги. В результате через ячейки под торцевой стеной регенератора проходит больше дымовых газов, температура нагрева насадки здесь выше. В ячейки под перевальной стенкой идет дыма меньше и температура насадки здесь ниже. Открываем шибер 9 обводного борова, разрежение в канале поднасадочного пространства со стороны перевальной стенки начинает увеличиваться, а по длине всего канала выравниваться. Прикрывая шибер 10 сборного борова, несколько уменьшая разрежение в начале канала поднасадочного пространства, уменьшим тем самым поток дымовых газов через ячейки у торцевой стены регенератора. Таким образом, манипулируя шиберами 9 и 10 можно регулировать потоки дыма по длине насадки. После перекидки в поднасадочное пространство поступает вентиляторный воздух. Шибер 9 обводного борова закрыт. Воздух под напором, создаваемым вентилятором, проходит весь канал поднасадочного пространства и по ячейкам поднимается вверх. Большая часть воздуха проходит по ячейкам под перевальной стенкой, которые, если нет обводного борова, нагреты дымом до более низкой температуры. Открываем шибер 9 и подаем воздух в канал поднасадочного пространства с другой стороны, со стороны перевальной стенки. Встречный поток вентиляторного воздуха через обводной боров по мере открытия шибера 9 будет выравнивать напор вентиляторного воздуха по длине канала. Более равномерный нагрев кладки насадки и равномерное поступление воздуха в насадку повысят КПД регенератора, уменьшат расход топлива.
