Регенератор сталеплавильної печі

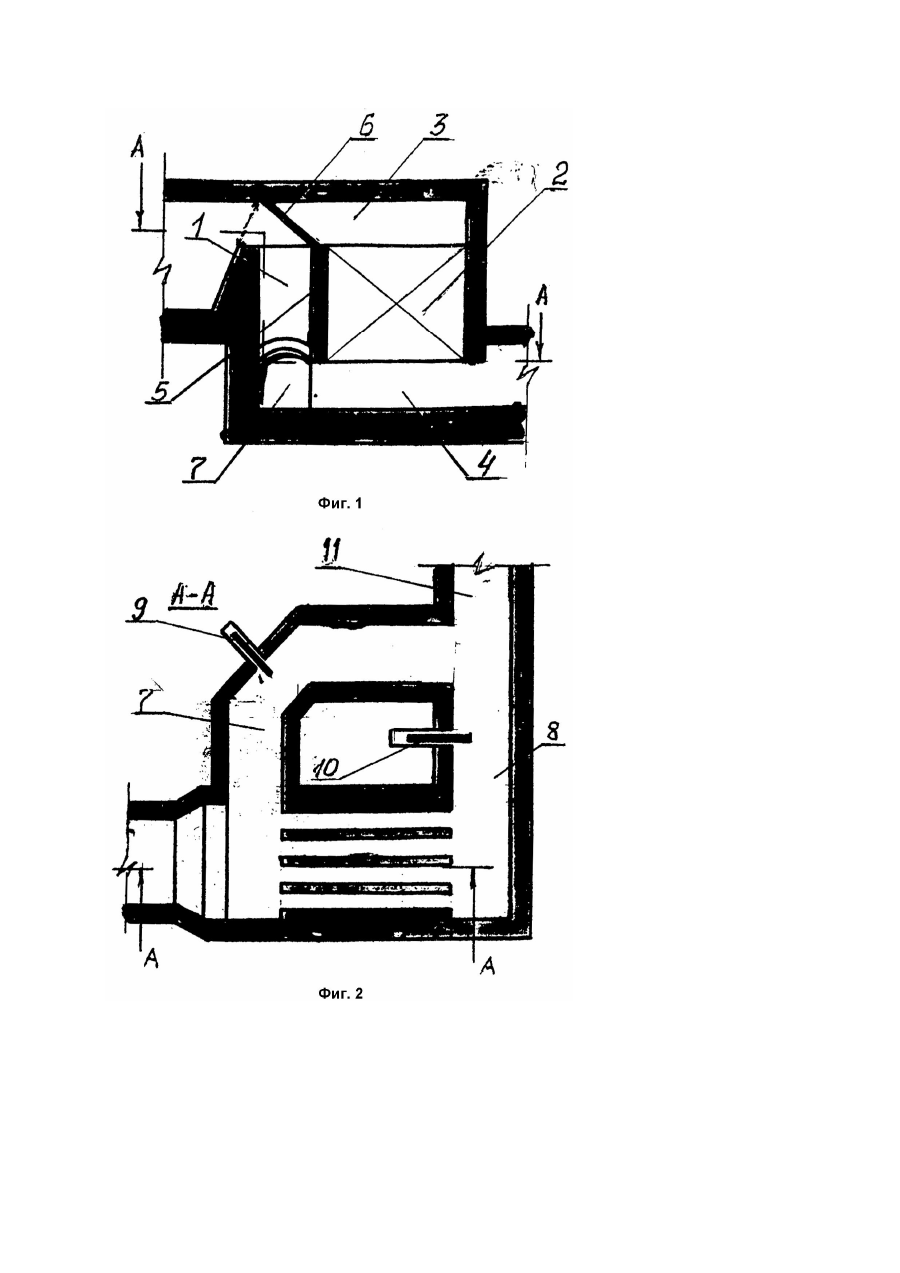

Изобретение относится к черной металлургии, конкретнее, к конструкции регенераторов сталеплавильных печей. Наиболее близким к описываемому изобретению по технической сущности и достигаемому результату является регенератор мартеновских печей, содержащий стены и свод, наднасадочное и поднасадочное пространства, камеру с насадкой, верх которой выполнен ступенчатым с подъемом от перевальной стенки к торцевой, с целью равномерного распределения дымовых газов по сечению насадки. Каналы наднасадочного пространства со стороны торцевой стенки регенератора посредством сборного борова соединяются с основным боровом (А.с. СССР №773401, кл. F27B3/26). Недостатком такого регенератора является неравномерное распределение дымовых, газов и вентиляторного воздуха по наднасадочному и поднасадочному пространству насадки. Задачей настоящего изобретения является совершенствование устройства регенератора путем соединения каналов насадки в поднасадочном пространстве с основным боровом, сборочным боровом с шибером со стороны торца, и обводным боровом с шибером со стороны перевальной стенки, что позволяет получить технический результат - равномерное распределение дымовых газов и вентиляторного воздуха по поднасадочному и наднасадочному пространству и тем самым повысить эффективность работы регенератора. Настоящий технический результат может быть достигнут благодаря тому, что в известном регенераторе сталеплавильной печи, содержащем регенеративную камеру с насадкой, имеющей наднасадочное и поднасадочное пространства, согласно предлагаемому техническому решению каналы насадки поднасадочного пространства соединены с основным боровом, со стороны торца - сборным боровом с шибером и обводным боровом с шибером со стороны перевальной стены. Между совокупностью существенных признаков заявляемого технического решения и достигаемым техническим результатом существует причинно-следственная связь. Так, выполнение в известном устройстве регенератора сталеплавильной печи каналов насадки в поднасадочном пространстве соединенными с основным боровом сборочным боровом с шибером со стороны торца и обводным боровом с шибером со стороны перевальной стенки, позволяет добиться равномерного распределения вентиляторного воздуха и дымовых газов и над- и поднасадочных пространствах регенератора, повысить его эффективность. На фиг.1 изображено предлагаемое устройство, продольный разрез; на фиг.2 сечение А - А на фиг.1. Регенератор имеет: 1 и 2 - перевальная и торцевая стены регенератора; 3 и 4 наднасадочное и поднасадочное пространства; 5 насадка; 6 - свод регенератора; 7 и 8 - обводной и сборный борова; 9 и 10 - шибера обводного и сборного боровов; 11 - общий боров одной из сторон печи. Регенератор предлагаемой конструкции работает следующим образом. Шибер 10 сборного борова открыт, шибер 9 обводного борова закрыт. Дымовые газы, поступающие из печи через наднасадочное пространство 3 проходят в насадку 5. Поскольку, шибер обводного борова закрыт, разрежение дымососом создается в поднасадочном пространстве только через сборный боров. В начале каналов поднасадочного пространства с первых рядов ячеек насадки разрежение начинает уменьшаться. И в самом конце каналов разрежение получается самое минимальное. Чем чище ячейки регенераторов, тем больше перепад разрежения по длине канала поднасадочного пространства. Чем больше ячейки насадки регенератора зашлакованы или забиты растрескавшимся кирпичом, тем меньше перепад разрежения по длине канала. Дымовые газы из шлаковика движутся в наднасадочное пространство с определенной инерцией за счет тяги. В результате через ячейки под торцевой стеной регенератора проходит больше дымовых газов, температура нагрева насадки здесь выше. В ячейки под перевальной стенкой идет дыма меньше и температура насадки здесь ниже. Открываем шибер 9 обводного борова, разрежение в канале поднасадочного пространства со стороны перевальной стенки начинает увеличиваться, а по длине всего канала выравнивается. Прикрывая шибер 10 сборного борова несколько уменьшая разрежение в начале канала поднасадочного пространства, уменьшим тем самым поток дымовых газов через ячейки у торцевой стены регенератора. Таким образом, манипулируя шиберами 9 и 10 можно регулировать потоки дыма по длине насадки. После перекидки в поднасадочное пространство поступает вентиляторный воздух. Шибер у обводного борова закрыт. Воздух под напором, создаваемых вентилятором, проходит весь канал поднасадочного пространства и по ячейкам поднимается вверх. Большая часть воздуха проходит по ячейкам под перевальной стенкой, которые, если нет обводного борова, нагреты дымом до более низкой температуры. Открываем шибер 9 и подаем воздух в канал поднасадочного пространства с другой стороны, со стороны перевальной стенки, Встречный поток вентиляторного воздуха через обводной боров по мере открытия шибера 9 будет выравнивать напор вентиляторного воздуха по длине канала. Более равномерный нагрев кладки насадки и равномерное поступление воздуха в насадку повысят КПД регенератора, уменьшает расход топлива.
