Уловлювач для з’єднання конструкцій при монтажу за допомогою вертольота

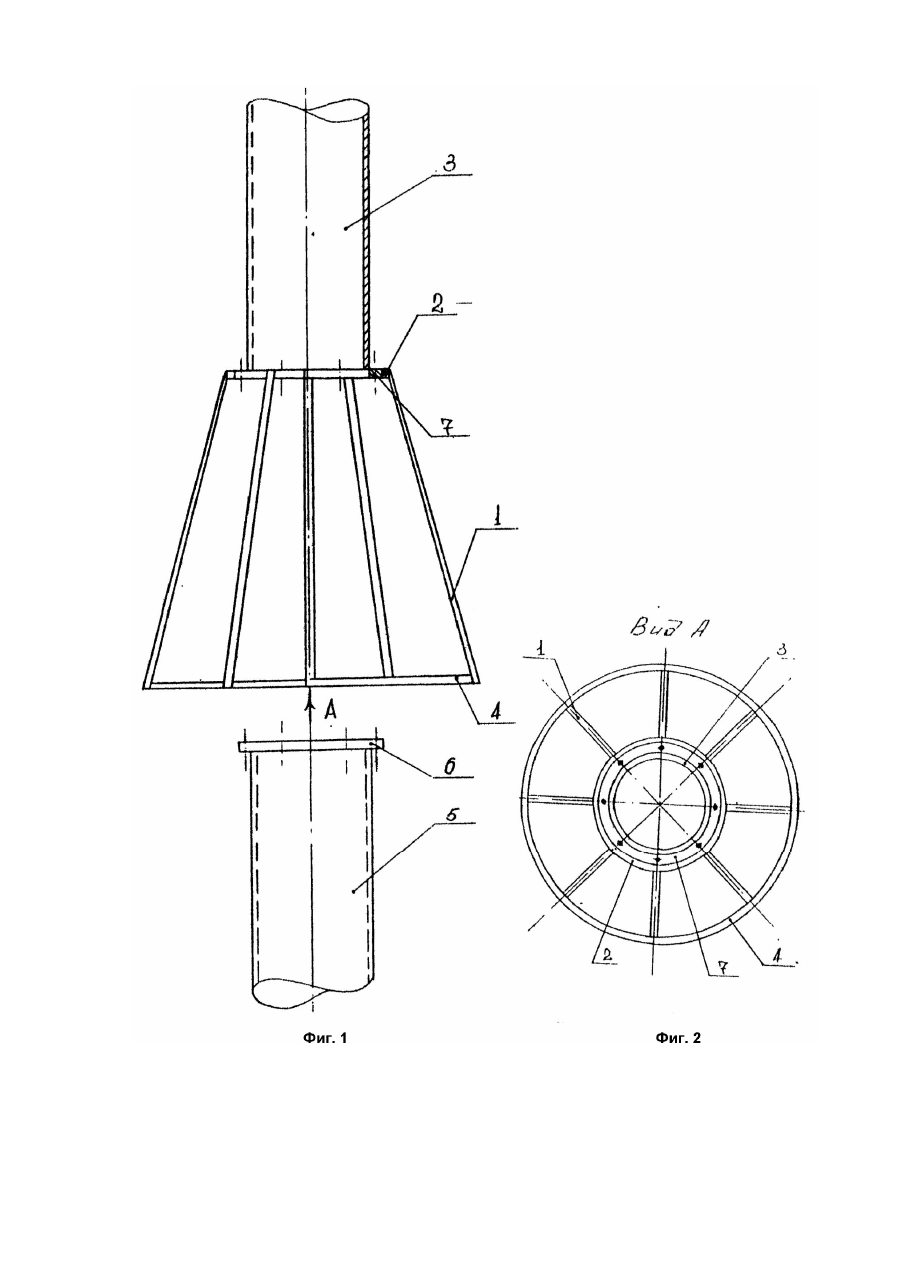

Изобретение относится к устройствам для точной ориентации конструкций, устанавливаемых при монтаже с помощью вертолета. Известен, принятый в качестве прототипа, ловитель для соединения конструкций при монтаже с помощью вертолета (А.с. СССР №1795052, кл. E04G21/26, 1993), который включает установленный на одной конструкции конический элемент и взаимодействующую с ним направляющую, закрепленную на другой конструкции, в коническом элементе образован симметрично его продольной оси и направленный вершиной вниз угловой вырез с диаметральным пазом под направляющую, которая расположена горизонтально. Причинами, препятствующими достижению технического результата (снижение затрат времени на соединение конструкций) в прототипе являются: трудность точного попадания стыкуемой конструкции. На установленную (при малых сечениях) связанная с расположением конического элемента и направляющей в пределах сечения соединяемых конструкций. Признаками прототипа, совпадающими с существенными признаками изобретения являются: наличие в ловителе для соединения конструкций при монтаже с помощью вертолета закрепленной на одной из конструкций направляющей (собственно, являющейся ловителем). В основу изобретения поставлена задача создания ловителя, облегчающего и ускоряющего вертолетный монтаж конструкций малого сечения, например, труб диаметром (1,0 - 1,5) метра, в котором за счет конструктивного решения направляющей достигается технический результат. Поставленная задача решается тем, что в ловителе для соединения конструкций при монтаже с помощью вертолета, выполненном в виде закрепленной на одной из конструкций направляющей, согласно изобретению, направляющая изготовлена воронкообразной и закреплена на этой конструкции меньшим основанием. Между совокупностью существенных признаков, и достигаемым техническим результатом существует следующая причинно-следственная связь: Выполнение ловителя в виде закрепленной на одной из стыкуемых конструкций направляющей, имеющей форму воронки, или другими словами "юбки", закрепленной на этой конструкции снизит затраты времени на соединение конструкций. Закрепление направляющей меньшим основанием на конструкции, собственно, и создает эффект "воронки", позволяющий снизить затраты времени на соединение конструкций. Направляющая может быть изготовлена сплошной, решетчатой, сетчатой и т.д., в зависимости от конкретных условий. Направляющая может быть установлена как на монтируемой конструкции, так и на уже смонтированной. При выполнении направляющей решетчатой расстояние между связями определяется в зависимости от размеров конструкций, для предотвращения попадания одной из них между связями решетки, Изобретение иллюстрируется фиг.1 и 2. Ловитель для соединения конструкций при монтаже с помощью вертолета, выполненный в виде воронкообразной направляющей 1, имеющей меньшее основание 2, которым она установлена на одной из конструкций, например, верхней 3, и имеющей большее основание воронки 4. Нижняя конструкция 5 и верхняя 3 снабжены фланцами соответственно 6 и 7 с отверстиями под крепеж. При монтаже конструкции соединяют ловителем с помощью вертолета следующим образом. Предварительно по месту устанавливается нижняя конструкция 5 с фланцем 6. На земле на верхнюю конструкцию 3 устанавливают фланец 7, к которому крепится (например, прихватывается сваркой, или при помощи разъемных приспособлений) основанием 2 направляющая 1. Производят строповку конструкций 3 и первое контрольное висение вертолета после подъема на высоту 3 метра. Далее идет подъем вертолета на расчетную высот, торможение, снижение и установка конструкции 3 посредством ловителя на конструкцию 5. При ориентации и фиксации конструкции 5 скользит по стенкам воронкообразной направляющей 1 до полной стыковки с конструкцией 3. Фланцы 6 и 7 соединяют крепежом, производят расстроповку и отлет вертолета из зоны монтажа вертикально вверх. Затем направляющая 1 отсоединяется от конструкции 3 и производится окончательное закрепление конструкций 3 и 5.
