Спосіб виготовлення замкнутих конструкцій з композиційних матеріалів

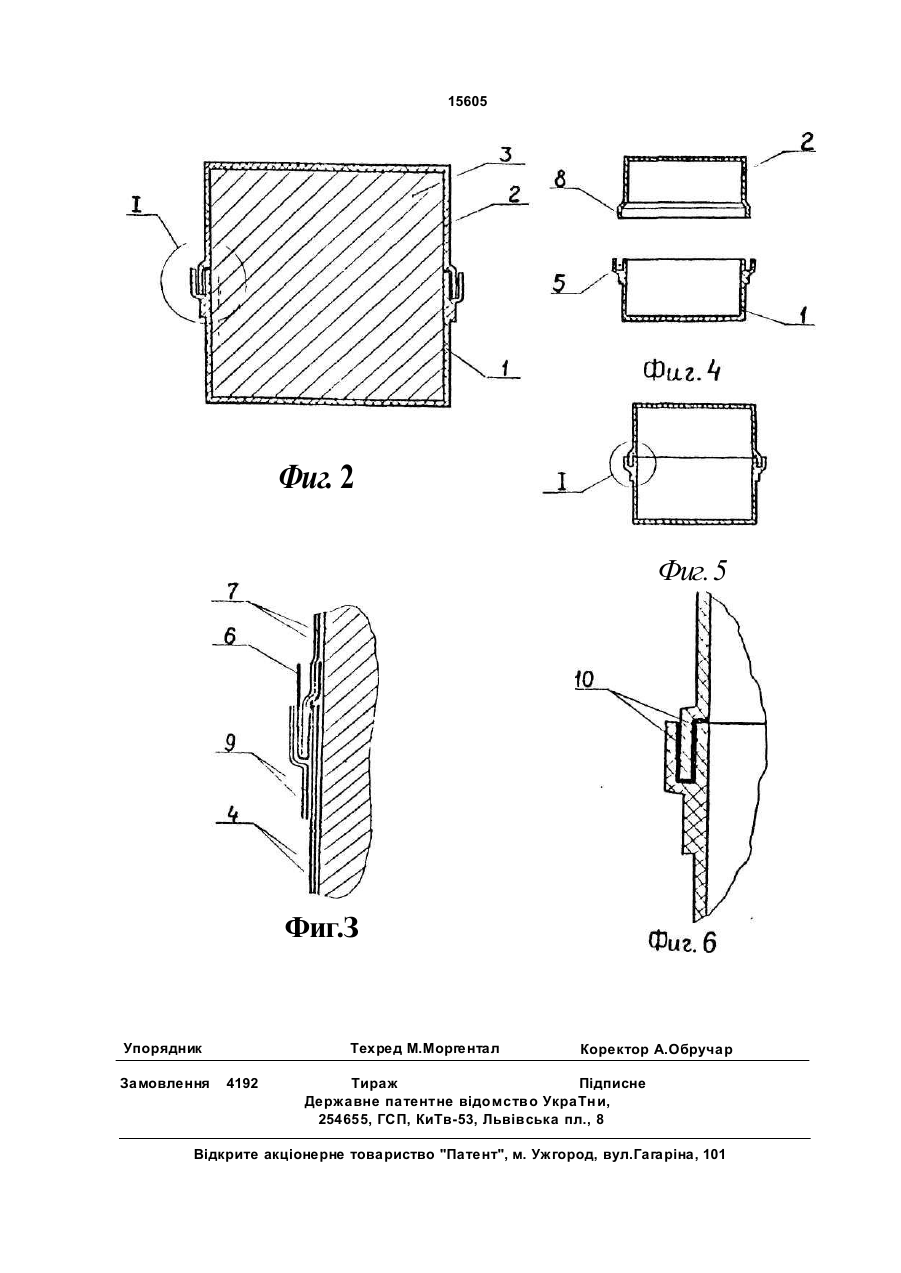

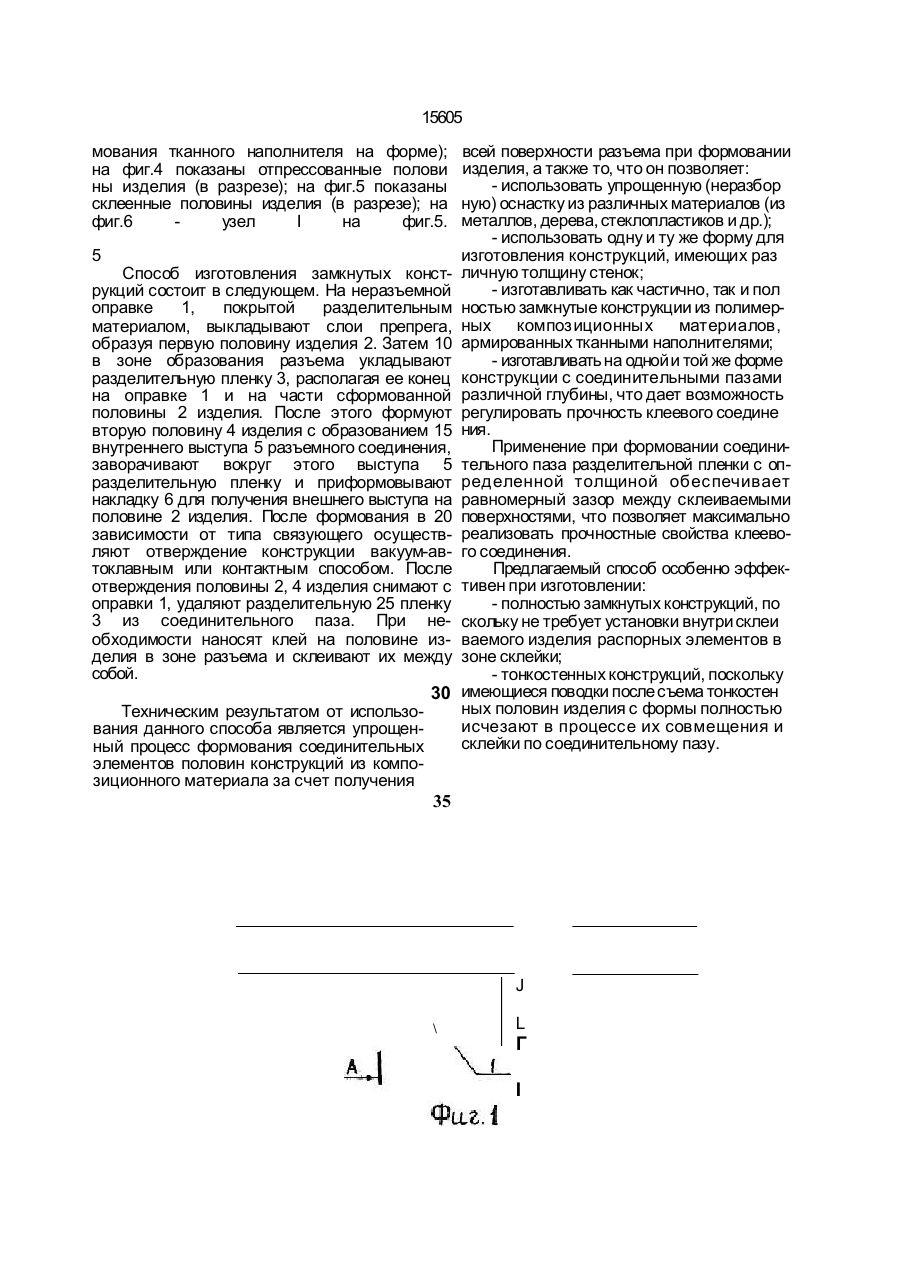

Способ изготовления замкнутых конст рукций из к омпозиционных материалов, включающий формование частей конструк ции на неразъемной оправке с образовани Изобретение относится к технологии изготовления слоистых замкнутых изделий из композиционных материалов. Известен способ изготовления замкнутых конструкций из композиционных материалов, включающий формование частей конструкции на неразъемной оправке с образованием в зоне их разъема торцевых выступов и установкой между ними в процессе формования разделительной пленки, отверждение частей конструкции, съем их с оправки и соединение [1]. Известный способ не обеспечивает формования всей разъемной поверхности и предусматривает дополнительную механическую обработку этой поверхности. Поставленной задачей, на решение которой направлено изобретение, является упрощение технологии изготовления конструкций. ем в зоне их разъема торцевых выступов и установкой между ними в процессе формования разделительной пленки, отверждение частей конструкции, съем их с оправки и соединение, о т л и ч а ю щ и й с я тем, что вначале формуют на оправке одну часть конструкции на ней в зоне образования разъема и на части оправки располагают конец разделительной пленки, затем выкладывают вторую половину конструкции с формованием на ней внутреннего соединительного выступа, заворачивают на него другой конец разделительной пленки и приформовывают частично на нее образующую выступ на первой половине конструкции накладку. Для решения поставленной задачи в способе, включающем формование частей конструкции на неразъемной оправке с образованием в зоне их разъема торцевых выступов и установкой между ними в процессе формования разделительной пленки, отверждение частей конструкции, съем их с оправки и соединение, согласно изобретению, вначале формуют на оправке одну часть конструкции, на ней в зоне образования разъема и на части оправки располагают вторую половину конструкции с формованием на ней внутреннего соединительного выступа, заворачивают на него другой конец разделительной пленки и приформовывают частично на нее образующий выступ на первой половине конструкции накладку. На фиг.1 показан внешний вид отформованного тонкостенного изделия замкнутой конфигурации; на фиг.2 - сечение А-А на фиг.1; на фиг.З - узел I на фиг.2 (схема фор ел ON о ел О 15605 мования тканного наполнителя на форме); на фиг.4 показаны отпрессованные полови ны изделия (в разрезе); на фиг.5 показаны склеенные половины изделия (в разрезе); на фиг.6 узел I на фиг.5. 5 Способ изготовления замкнутых конструкций состоит в следующем. На неразъемной оправке 1, покрытой разделительным материалом, выкладывают слои препрега, образуя первую половину изделия 2. Затем 10 в зоне образования разъема укладывают разделительную пленку 3, располагая ее конец на оправке 1 и на части сформованной половины 2 изделия. После этого формуют вторую половину 4 изделия с образованием 15 внутреннего выступа 5 разъемного соединения, заворачивают вокруг этого выступа 5 разделительную пленку и приформовывают накладку 6 для получения внешнего выступа на половине 2 изделия. После формования в 20 зависимости от типа связующего осуществляют отверждение конструкции вакуум-автоклавным или контактным способом. После отверждения половины 2, 4 изделия снимают с оправки 1, удаляют разделительную 25 пленку 3 из соединительного паза. При необходимости наносят клей на половине изделия в зоне разъема и склеивают их между собой. Техническим результатом от использования данного способа является упрощенный процесс формования соединительных элементов половин конструкций из композиционного материала за счет получения 30 всей поверхности разъема при формовании изделия, а также то, что он позволяет: - использовать упрощенную (неразбор ную) оснастку из различных материалов (из металлов, дерева, стеклопластиков и др.); - использовать одну и ту же форму для изготовления конструкций, имеющих раз личную толщину стенок; - изготавливать как частично, так и пол ностью замкнутые конструкции из полимерных композиционных материалов, армированных тканными наполнителями; - изготавливать на одной и той же форме конструкции с соединительными пазами различной глубины, что дает возможность регулировать прочность клеевого соедине ния. Применение при формовании соединительного паза разделительной пленки с определенной толщиной обеспечивает равномерный зазор между склеиваемыми поверхностями, что позволяет максимально реализовать прочностные свойства клеевого соединения. Предлагаемый способ особенно эффективен при изготовлении: - полностью замкнутых конструкций, по скольку не требует установки внутри склеи ваемого изделия распорных элементов в зоне склейки; - тонкостенных конструкций, поскольку имеющиеся поводки после съема тонкостен ных половин изделия с формы полностью исчезают в процессе их совмещения и склейки по соединительному пазу. 35 J \ L Г I 15605 Фиг. 2 Фиг. 5 Фиг.З Упорядник Замовлення Техред М.Моргентал 4192 Коректор А.Обручар Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
