Форвакуумний кріогенний уловлювач

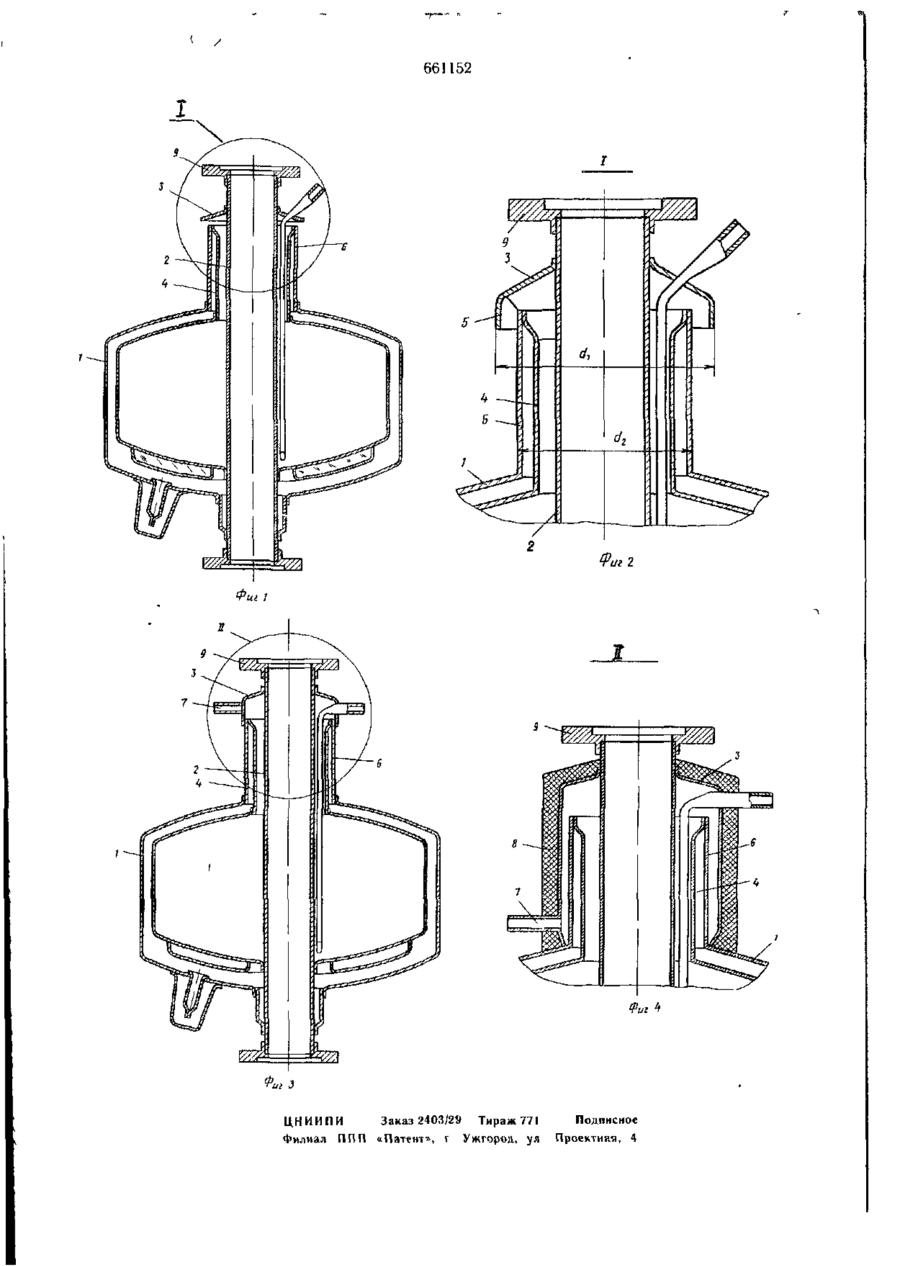

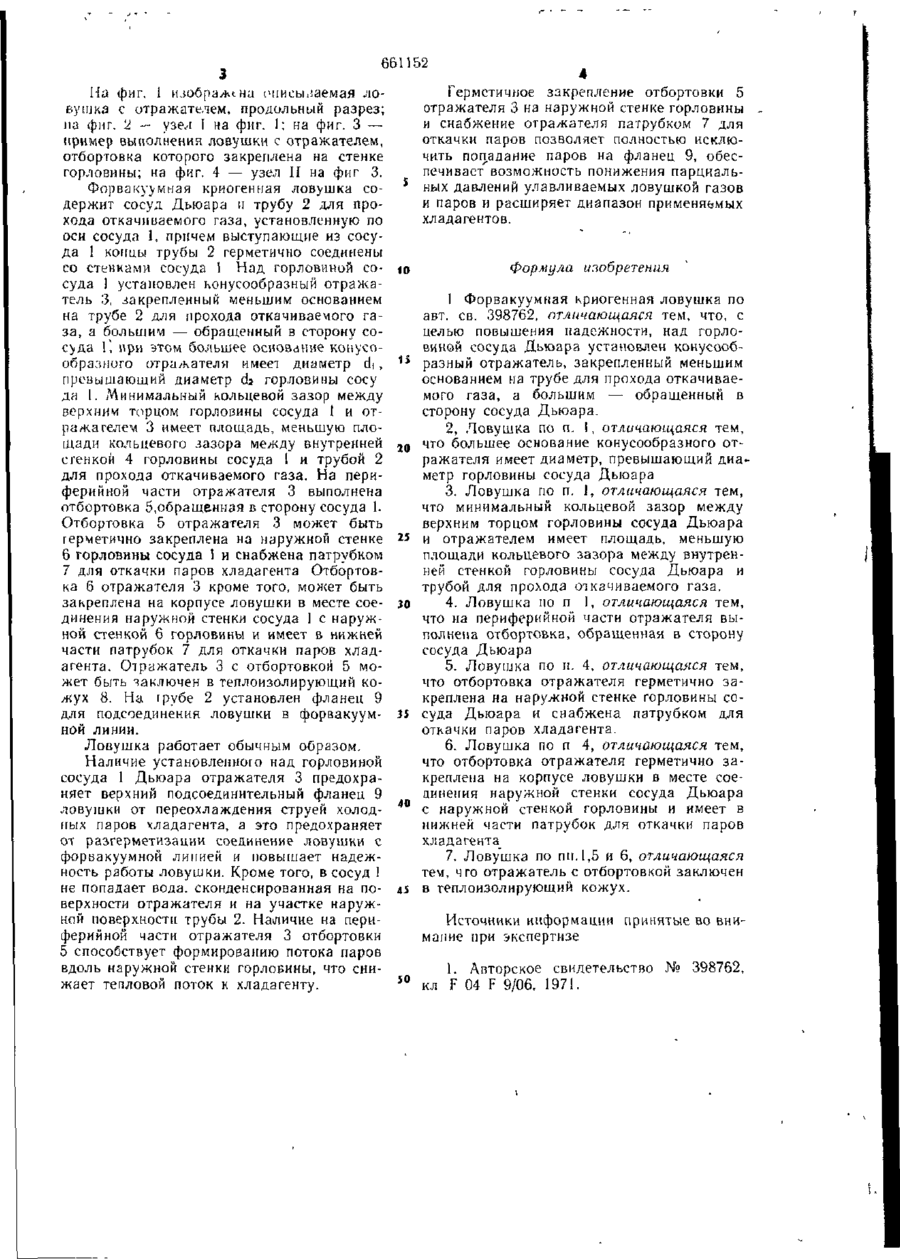

Союз Советских Республик (61) Дополнительное к авт. свид-ву № 398762 (22) Заявлено 24.02.77 (21) 2457842/25-06 2 51) M. К-т. с присоединением заявки № 2455974/25-06 Государственный комитет СССР по делан изобретений и открытий (72) Авторы изобретения F 04 F 9/06 (23) Приоритет — (43) Опубликовало 05.05.79 Бюллетень № 17 ;53) УДК 621.527. .8(088.8) Дата опубликования описания 15.05.79 В. Л. Коваленко, В. I". Мартыненко и В. Л. Першин (7Ї) Заявитель (54) ФОРВАКУУМНАЯ КРИОГЕННАЯ ЛОВУШКА Изобретение относится к области вакуумной техники. По основному авт. св. 398762 известна форвакуумная криогенная ловушка, содержащая сосуд Дьюара и трубу для прохода откачиваемого газа, установленную по оси сосуда, а выступающие из сосуда концы трубы герметично соединены со стенками сосуда [ I ] . Известная ловушка имеет повыше иную проводимость. Однако пары испаряющегося хладагента, выходящие через зазор между 10 трубой и внутренней стенкой горловины сосуда, омывают верхний подеоединительный фланец ловушки, закрепленный на конце трубы, при этом происходит переохлаждение подсоединительного фланца ловушки, что приводит к разгерметизации вакуумных сое- 15 динений ловушки с форвакуумной линией, снижая тем самым надежность работы ловушки. Целью изобретения является повышение 2Q надежности работы ловушки. Указанная цель достигается тем, что над горловиной сосуда Дьюара установлен конусообразный отражатель, закрепленный меньшим основанием на трубе для прохода от качиваемого газа, а большим — обращенный в сторону сосуда Дьюара, при этом большее основание конусообразного отражателя имеет диаметр, превышающий диаметр горловины сосуда Дьюара. Кроме того, минимальный кольненой зазор между верхним торцом горловины сосуда Дыоара и отражателем имеет площадь, меньшую площади кольцевого зазора между внутренней стенкой горловины сосуда Дьылра и трубой для прохода откачиваемого гиза. На периферийной части отражателя выполнена отбортовка, обращенная в сторону сосуда Дыоара. Отбортовка отражателя может быть герметично закреплена на наружном стенке горловины сосуда Дьюара н снабжена патрубком для откачки паров хладагента. Отбортовка отражателя может быть также герметично закреплена на корпусе ловушки в месте соединения наружной стенки сосуда Дыоара с наружной стенкой горловины и имеет в нижней части патрубок для откачки паров хладагента. Отражатель с отбортовкой кроме того, может быть заключен в теплоизолирующий кожух. 661152 На фиг, і изображай описываемая ловушка с отражателем, продольный разрез; на фиг. 2 — узел I на фиг. 1; на фиг. 3 — пример выполнения ловушки с отражателем, отбортовка которого закреплена на стенке горловины; на фиг. 4 — узел II на фиг 3. Форвакуумная криогенная ловушка содержит сосуд Дыоара и трубу 2 для прохода откачиваемого газа, установленную по оси сосуда I, причем выступающие из сосуда 1 концы трубы 2 герметично соединены со стенками сосуда 1 Над горловиной сосуда 1 установлен конусообразный отражатель 3, закрепленный меньшим основанием на трубе 2 для прохода откачиваемого газа, а большим — обращенный в сторону сосуда Г, при этом большее основание конусообразного отражателя имеет диаметр di, превышающий диаметр da горловины сосу да I. Минимальный кольцевой зазор между верхним торцом горловины сосуда I и отражателем 3 имеет площадь, меньшую площади кольцевого зазора между внутренней с генкон 4 горловины сосуда 1 и трубой 2 для прохода откачиваемого газа. На периферийной части отражателя 3 выполнена отбортовка 5,обращенная в сторону сосуда 1. Отбортовка 5 отражателя 3 может быть герметично закреплена на наружной стенке 6 горловины сосуда 1 и снабжена патрубком 7 для откачки паров хладагента Отбортовка 6 отражателя 3 кроме того, может быть закреплена на корпусе ловушки в месте соединения наружной стенки сосуда 1 с наружной стенкой 6 горловины и имеет в нижней части патрубок 7 для откачки паров хладагента. Отражатель 3 с отбортовкоіі 5 может быть заключен в теплоизолирующий кожух 8. На ірубе 2 установлен фланец 9 для подсоединения ловушки в форвакуумной линии. Ловушка работает обычным образом. Наличие установленного над горловиной сосуда 1 Дыоара отражателя 3 предохраняет верхний подсоединительный фланец 9 ловушки от переохлаждения струей холодных паров хладагента, а это предохраняет от разгерметизации соединение ловушки с фор вакуум ной линией и повышает надежность работы ловушки. Кроме того, в сосуд 1 не попадает вода, сконденсированная на поверхности отражателя и на участке наружной поверхности трубы 2. Наличие на периферийной части отражателя 3 отбортовки 5 способствует формированию потока паров вдоль наружной стенки горловины, что снижает тепловой поток к хладагенту. Герметичное закрепление отбортовки 5 отражателя 3 на наружной стенке горловины и снабжение отражателя патрубком 7 для откачки паров позволяет полностью исключить попадание паров на фланец 9, обеспечивает возможность понижения парциальных давлений улавливаемых ловушкой газов и паров и расширяет диапазон применяемых хладагентов. Формула изобретения 15 25 35 45 1 Форвакуумная криогенная ловушка по авт. св. 398762, отличающаяся тем, что, с целью повышения надежности, над горловиной сосуда Дьюара установлен конусообразный отражатель, закрепленный меньшим основанием на трубе для прохода откачиваемого газа, а большим — обращенный в сторону сосуда Дьюара. 2. Ловушка по п. 1, отличающаяся тем, что большее основание конусообразного отражателя имеет диаметр, превышающий диаметр горловины сосуда Дыоара 3. Ловушка по п. 1, отличающаяся тем, что минимальный кольцевой зазор между верхним торцом горловины сосуда Дьюара и отражателем имеет площадь, меньшую площади кольцевого зазора между внутренней стенкой горловины сосуда Дьюара и трубой для прохода откачиваемого газа. 4. Ловушка по п 1, отличающаяся тем, что на периферийной части отражателя выполнена отбортовка, обращенная в сторону сосуда Дьюара 5. Ловушка по п. 4, отличающаяся тем, что отбортовка отражателя герметично закреплена на наружной стенке горловины сосуда Дьюара и снабжена патрубком для откачки паров хладагента. 6. Ловушка по п 4, отличающаяся тем, что отбортовка отражателя герметично закреплена на корпусе ловушки в месте соединения наружной стенки сосуда Дьюара с наружной стенкой горловины и имеет в нижней части патрубок для откачки паров хладагента^ 7. Ловушка по пи. 1,5 и 6, отличающаяся тем, ч го отражатель с отбортовкой заключен в теплоизолирующий кожух. Источники информации принятые во внимание при экспертизе 50 1. Авторское свидетельство № 398762, кл F 04 F 9/06. 1971. 661152 Фиг 1 Фиг 4 ЦНИИПИ Заказ 2403/29 Тираж 771 Филиал ППП «Патент*, г Ужгород, у л Подписное Проектная, 4
