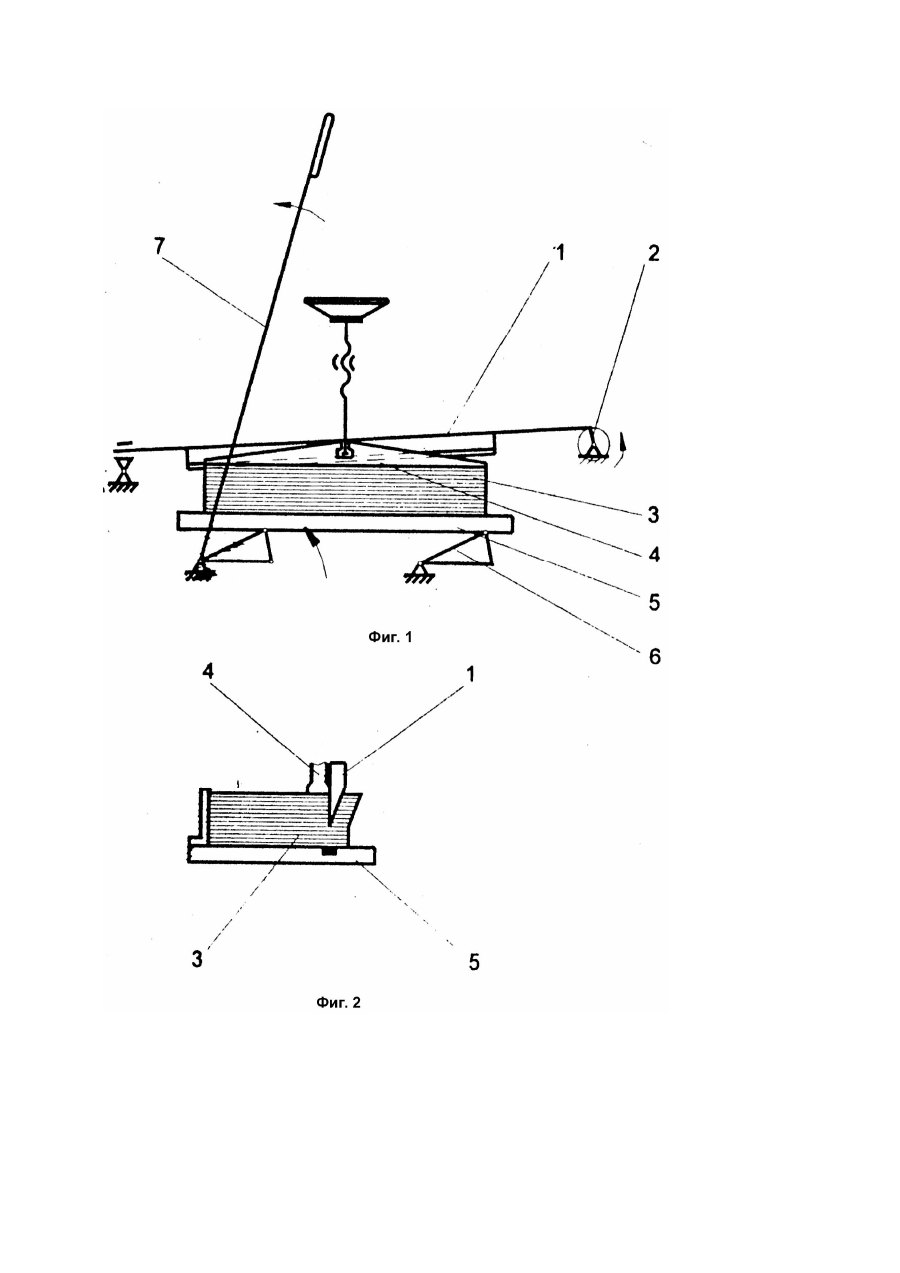

Пристрій для розрізання листового паперового матеріалу

Изобретение относится к полиграфической промышленности и может быть использовано для резки стоп бумаги. Известны машины для разрезания стоп бумаги, которые работают по следующему принципу. Полиграфическая продукция прижимается балкой прижима, а затем обрезается ножом, который перемещается в вертикальной плоскости. Различают несколько видов движения ножа: наклонно-параллельное, криволинейнопараллельное и сабельное [1]. Все машины работающие по этому принципу имеют следующие недостатки. 1. Значительные удельные усилия резания 300н.см. 2. Значительные габариты и энергоемкость. 3. Частая смена ножа для переточки. 4. Производственный шум. Известно устройство, содержащее нож, установленный в станине с возможностью вертикального перемещения, с помощью соответствующего механизма подачи блоков [2]. К недостаткам известного устройства можно отнести: сложность конструкции привода ножа, относительно высокое удельное усилие резания. Известно устройство для резки стопы листового бумажного материала [3]. Устройство предназначено для модернизации существующих бумагорезательных машин. Устройство монтируется в ножедержателе связанном с приводом машины. Вибропривод ножа выполнен в виде реактивной части, включающей электромагниты и сердечники и активной части, включающей траверсу связанную с ножедержателем. Недостатки: 1. Отрицательные динамические характеристики вызываемые тем, что вибронож вмонтирован в ножедержатель и вибрации передаются через звенья механизма на привод машины. 3. Возрастание усилия резания в момент реверса виброножа. Это приводит к скачкообразному изменению усилия в процессе резания. Что также отрицательно влияет на динамические характеристики машины. Известно устройство для резки стопы содержащее стол, нож, установленный с возможностью возвратно-поступательного перемещения, балку прижима листового материала и марзан [4] - прототип. Недостатком известного устройства является сложность конструкции всей машины, большие усилия резания. В основу изобретения поставлена задача создания устройства для резки листового бумажного материала, которое должно быть малогабаритным, с низкой энергоемкостью, просто по конструкции и удобно в эксплуатации, что обеспечивается компактностью конструкции виброножа и подачей стола с листовым бумажным материалом к ножу по дуговой траектории, за счет чего уменьшаются удельные усилия резания, а резание осуществляется в момент наибольшей линейной скорости виброножа. Поставленная задача решается тем, что в устройстве для резки листового бумажного материала, содержащем стол, нож. балку прижима листового материала согласно изобретению нож соединен с приводом, за счет чего он осуществляет вибродвижения в вертикальной плоскости, а шарнирно закрепленный на качающихся коромыслах стол с помощью рычага подается к виброножу. За счет придания ножу вибродвижений в вертикальной плоскости каждая точка на режущей кромке ножа совершает сложное движение по замкнутой траектории и резание производится в момент максимальной линейной скорости при подаче стола со стопой бумажного материала по дуговой траектории. Устройство состоит из виброножа 1 с приводом 2 и подъемного стола 5, шарнирно закрепленного на качающихся коромыслах 6, жестко связанных с рычагом 7. Стопа 3 фиксируется прижимной балкой 4 (см. фиг.1 и 2). Устройство работает следующим образом. Стопа бумаги 3, зажатая прижимом 4 и установленная на подвижном столе 5 с помощью рычага 7 вручную подается на вибрирующий нож 1. Стол 5 совершает сабельное движение относительно ножа 1 за счет шарнирного крепления на качающихся коромыслах 6. Вибрирующее движение ножу 1 задается приводом, за счет чего каждая точка ножа совершает сложное движение в вертикальной плоскости. Стол 5 поднимается до полного разрезания стопы.
