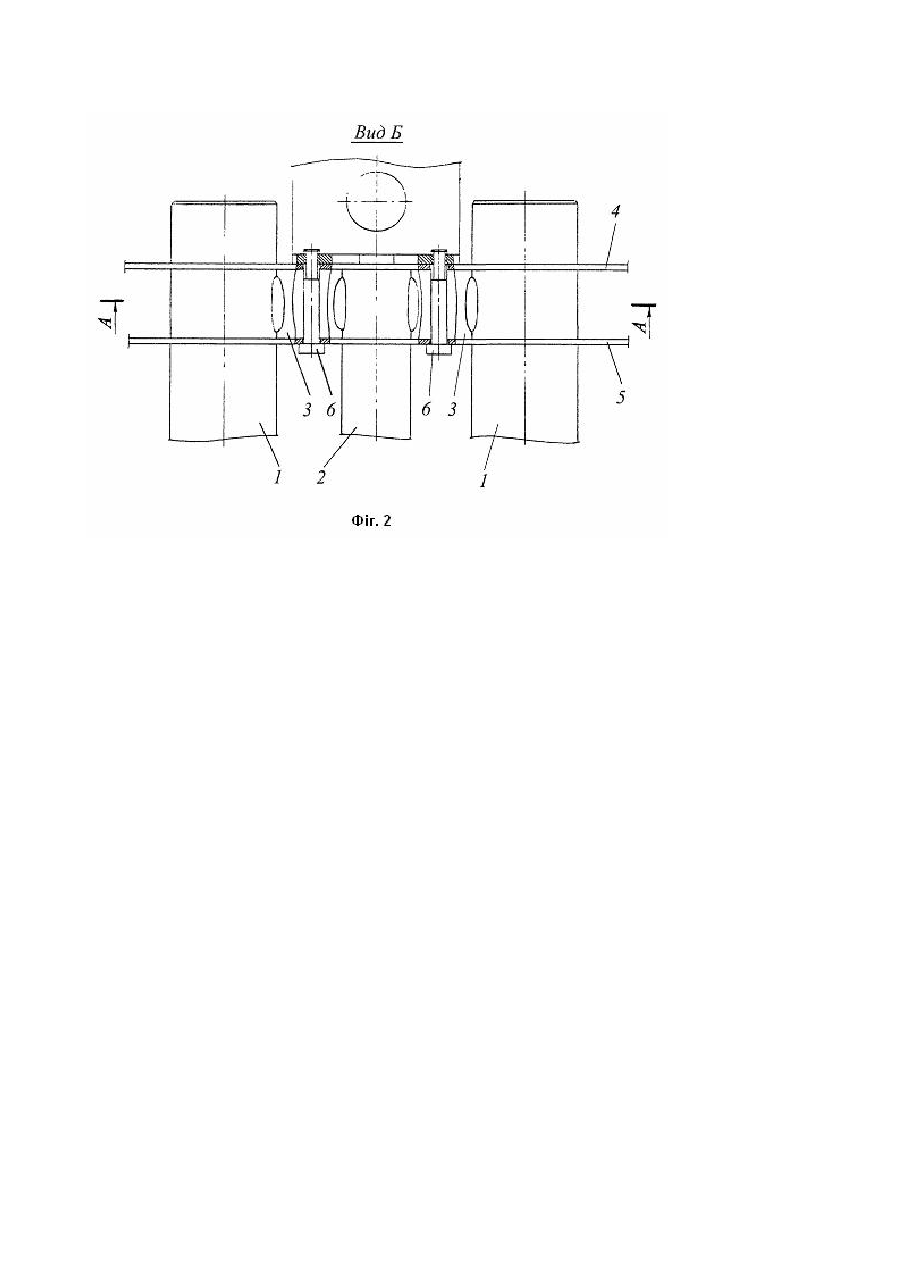

Блок газових пальників зі зварним пальниковим вузлом

Корисна модель відноситься до пристроїв для спалювання газу в побутових опалювальних апаратах та аналогічному обладнанні житлово-комунального господарства. Відомий блок газових пальників, який містить литий пальниковий вузол, лист фронтальний і відбивач, жорстко скріплені болтами, шайбами пружинними, втулками і гайками, а також запальник, який фіксується на листі фронтальному за допомогою зварної деталі та гвинтів [1]. Недоліками відомого блоку газових пальників є наявність великої кількості різнотипних деталей кріплення основних конструктивних елементів блоку газових пальників, а також наявність литого вузла. Найбільш близьким технічним рішенням, яке обрано за прототип, є блок газових пальників, який містить запальник і два пальника, скріплені між собою двома фасонними напівхомутами, двома заклепками і двома болтами з гайками, а також панель і відбивач, закріплені до запальника і пальників чотирма стяжками [2]. Недоліками відомого блоку газових пальників, який обрано за прототип, є наявність великої кількості різнотипних деталей кріплення основних конструктивних елементів блоку газових пальників. В основу корисної моделі поставлена задача шляхом усунення недоліків прототипу забезпечити скріплення основних конструктивних елементів блоку газових пальників деталями кріплення малої кількості. Суть корисної моделі в тому, що запальник і пальники виконано у вигляді одного зварного пальникового вузла, до якого жорстко закріплені панель і відбивач. Суть корисної моделі полягає також в тому, що кожен із пальників приварений до запальника за допомогою розпірки круглого або іншого виду. Суть корисної моделі полягає також в тому, що панель і відбивач жорстко закріплені до розпірки різьбовим з'єднанням. Суть корисної моделі досягається тим, що деталі кріплення основних конструктивних елементів блоку газових пальників забезпечують скріплення запальника, пальників, панелі і відбивача за допомогою малої кількості деталей кріплення. Порівняльний аналіз технічного рішення, яке заявляється, з прототипом, дозволяє зробити висновок, що деталі кріплення основних конструктивних елементів блоку газових пальників зі зварним пальниковим вузлом, який заявляється, відрізняється тим, що кріплення кожного з пальників до запальника здійснюється за допомогою привареної до них розпірки, а кріплення панелі і відбивача здійснюється за допомогою різьбового з'єднання. Таким чином блок газових пальників зі зварним пальниковим вузлом, який заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою креслень, де на фіг. 1 показана конструктивнокомпонувальна схема блоку газових пальників зі зварним пальниковим вузлом, який заявляється, в розрізі на виді зі сторони відбивача, на фіг. 2 показана конструктивно-компонувальна схема газових пальників зі зварним пальниковим вузлом, який заявляється, на виді зверху. Блок газових пальників зі зварним пальниковим вузлом, який заявляється (див. фіг. 1-2), конструктивно містить два пальники 1, кожен з яких приварений до запальника 2 за допомогою розпірки 3 круглого або іншого виду, а також панель 4 і відбивач 5, які жорстко скріплюються між собою різьбовим з'єднанням 6. Конструкція блоку газових пальників зі зварним пальниковим вузлом забезпечує скріплення основних конструктивних елементів блоку газових пальників деталями кріплення малої кількості. Зменшення кількості деталей кріплення основних конструктивних елементів блоку газових пальників зі зварним пальниковим вузлом, який заявляється, у порівнянні з прототипом, досягається за рахунок того, що запальник і пальники виконано у вигляді одного зварного пальникового вузла, до якого жорстко закріплені панель і відбивач. Джерела інформації 1. Устройство газогорелочное для отопительных бытовых печей. Руководство по эксплуатации. // ОАО "Киевский завод газового оборудования и приборов". Киев. - 1998. - аналог. 2. Устройство газогорелочное для отопительных бытовых печей. Руководство по эксплуатации. // Малое предприятие "ПРИС". Луганск. - 1993. - прототип.
